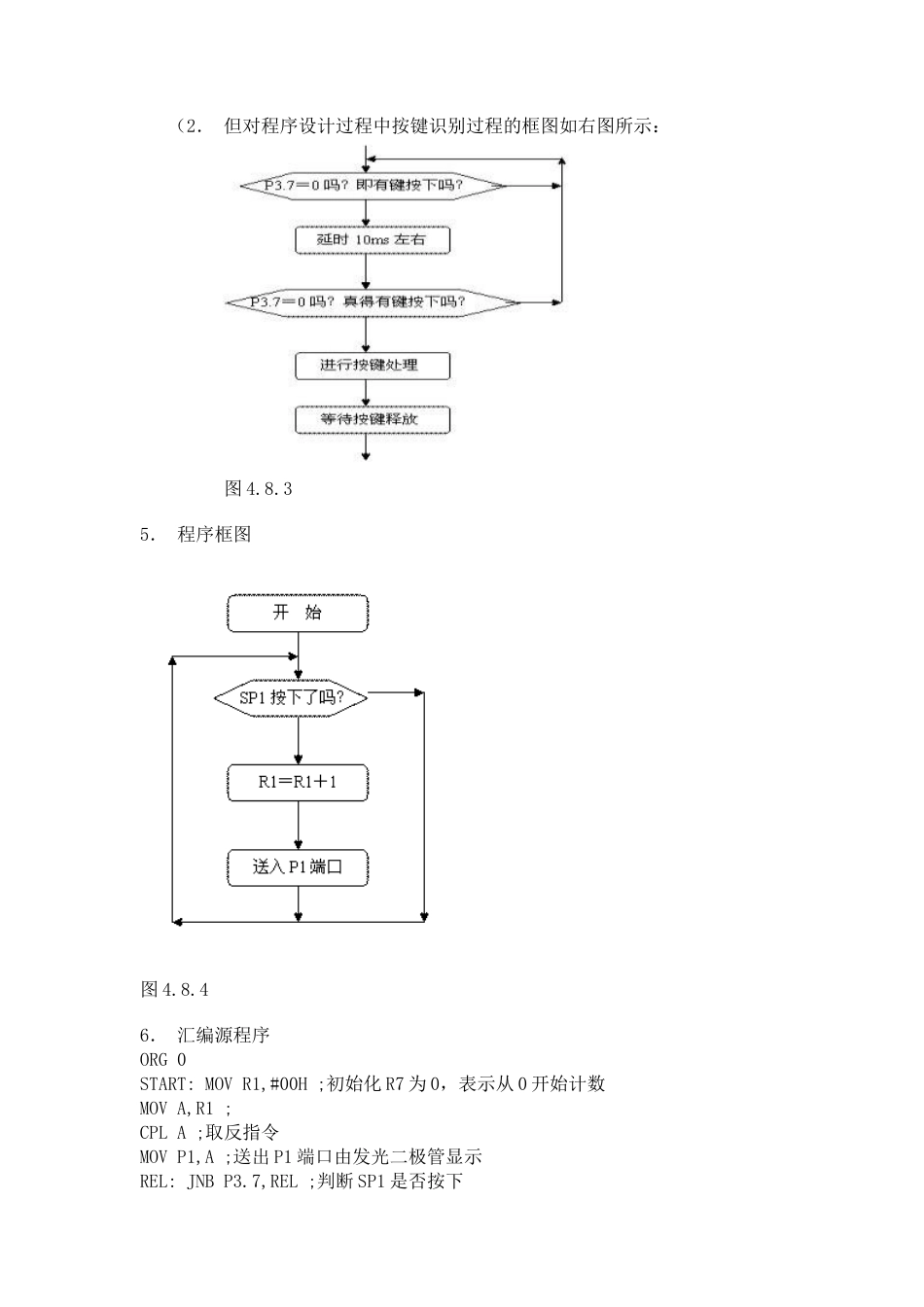

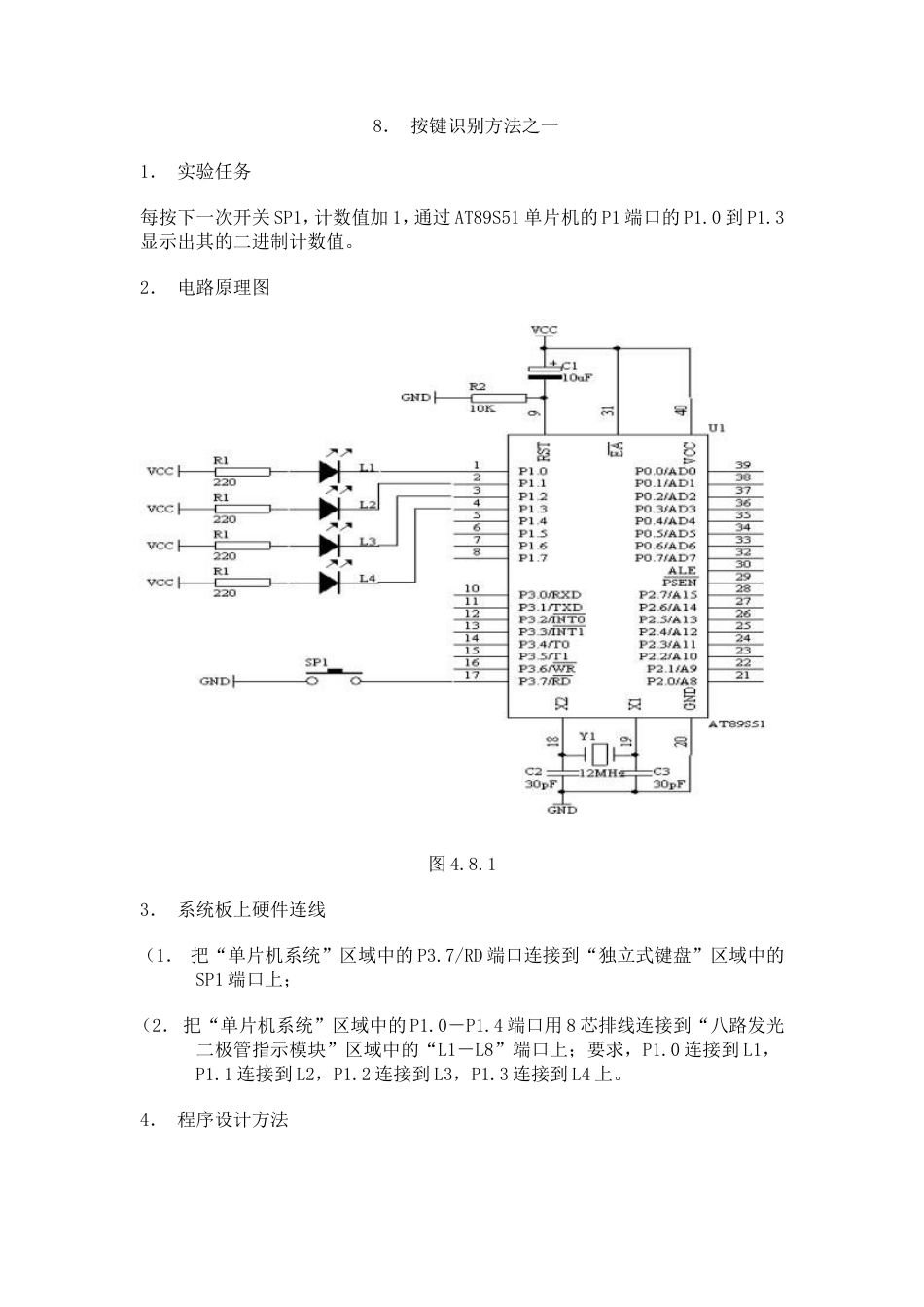

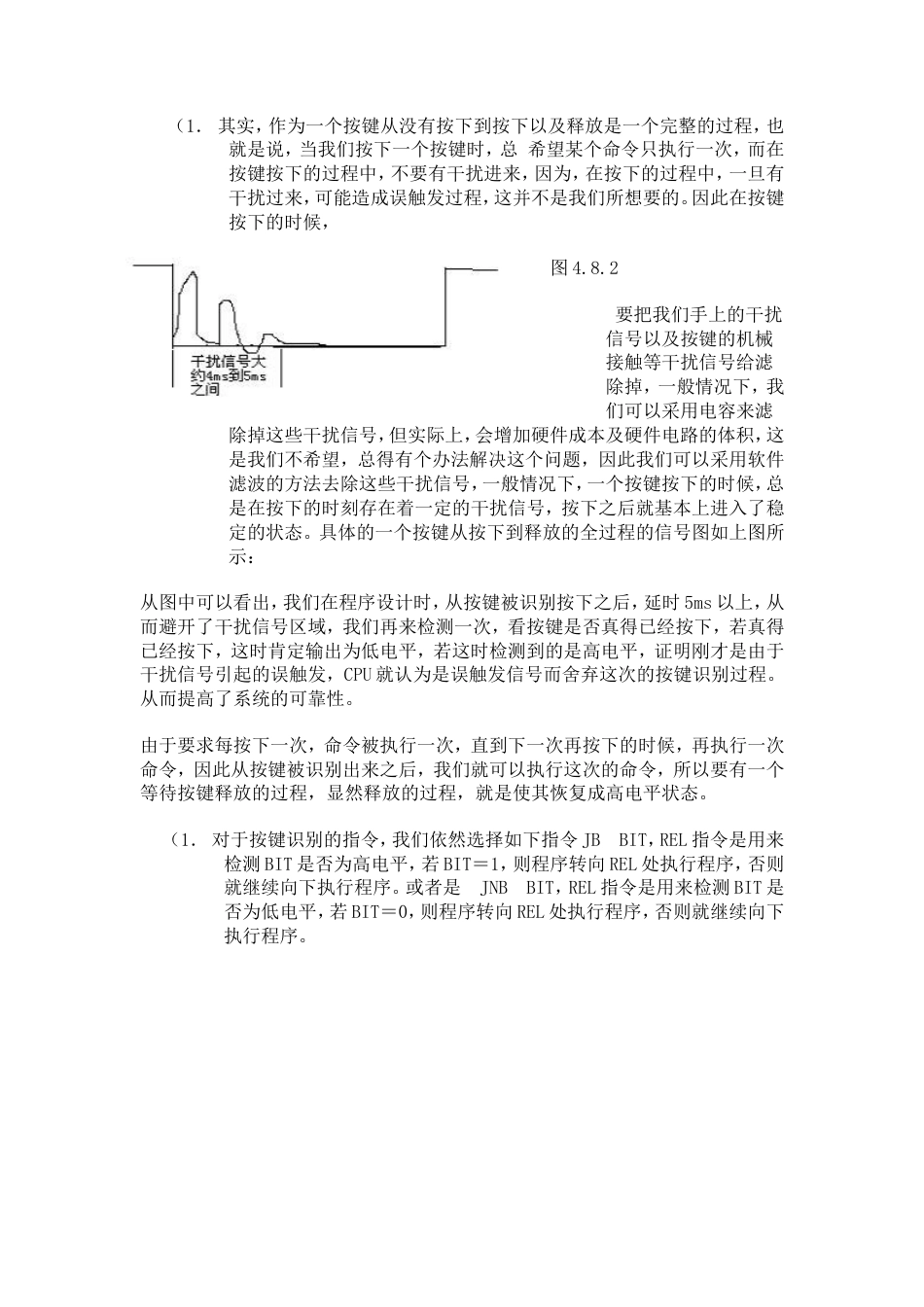

8．按键识别方法之一 1．实验任务每按下一次开关 SP1，计数值加 1，通过 AT89S51 单片机的 P1 端口的 P1.0 到 P1.3显示出其的二进制计数值。 2．电路原理图图 4.8.1 3．系统板上硬件连线（1．把“单片机系统”区域中的 P3.7/RD 端口连接到“独立式键盘”区域中的SP1 端口上；（2．把“单片机系统”区域中的 P1.0－P1.4 端口用 8 芯排线连接到“八路发光二极管指示模块”区域中的“L1－L8”端口上；要求，P1.0 连接到 L1，P1.1 连接到 L2，P1.2 连接到 L3，P1.3 连接到 L4 上。 4．程序设计方法（1．其实，作为...
