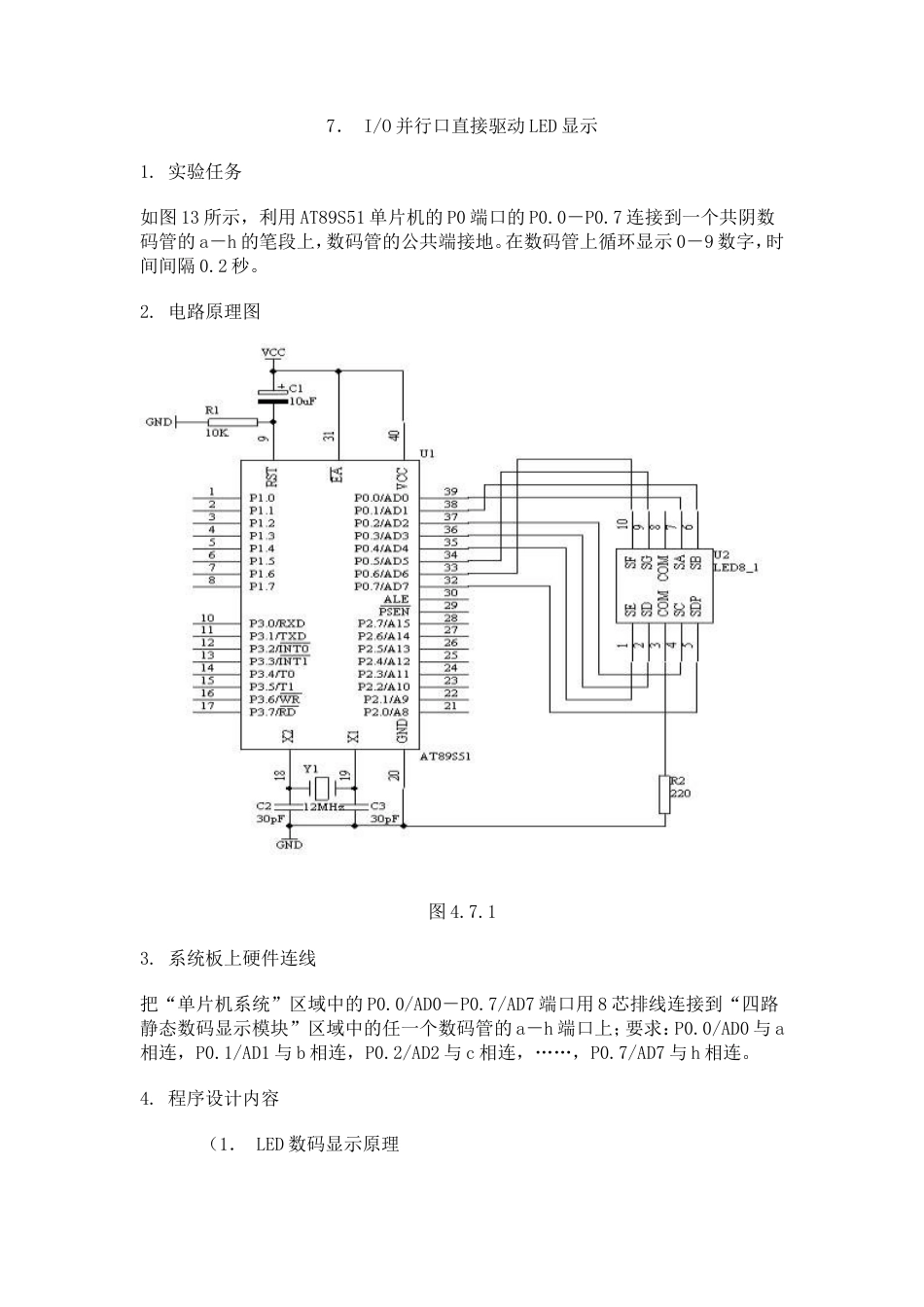

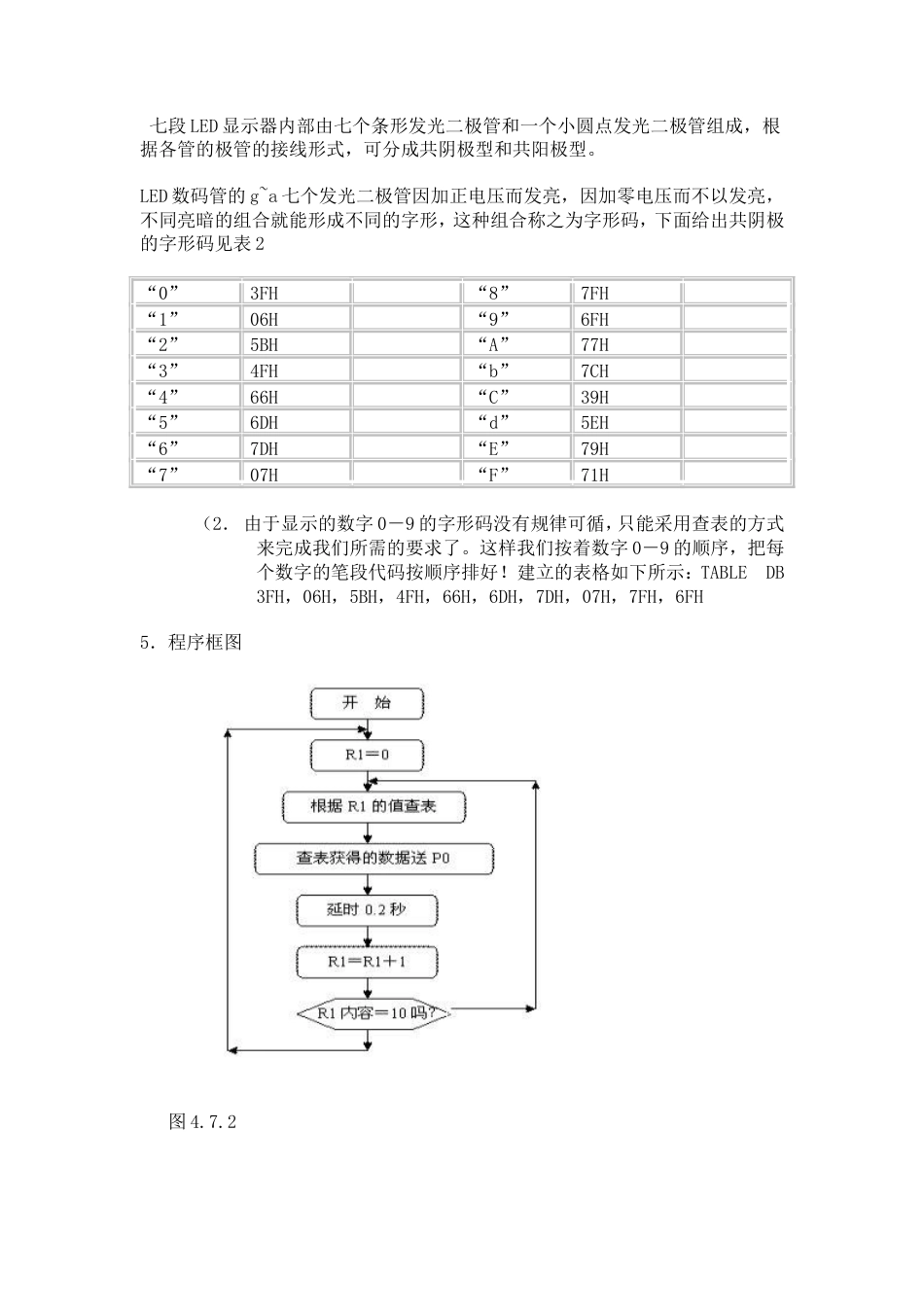

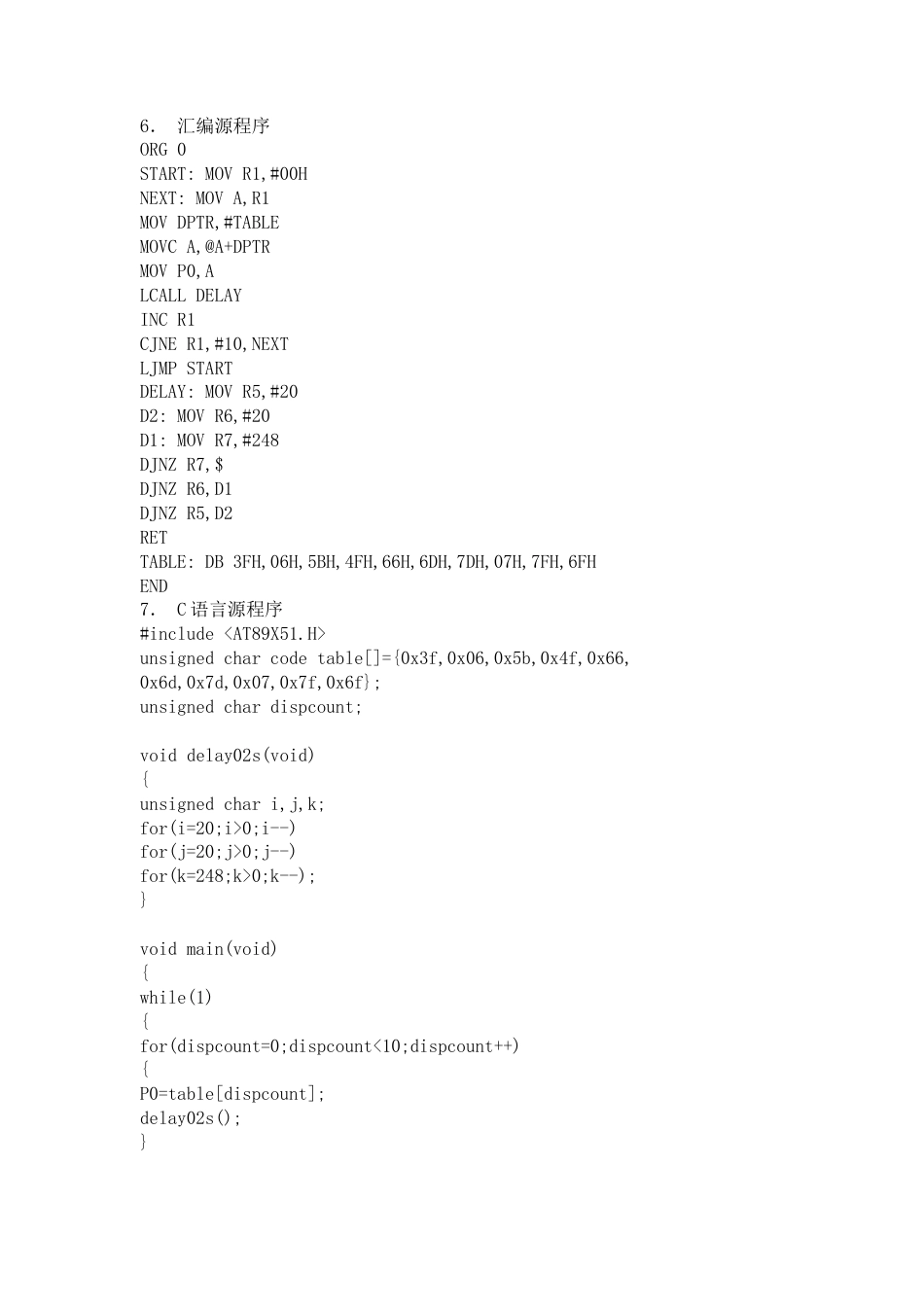

7． I/O 并行口直接驱动 LED 显示 1. 实验任务 如图 13 所示，利用 AT89S51 单片机的 P0 端口的 P0.0－P0.7 连接到一个共阴数码管的 a－h 的笔段上，数码管的公共端接地。在数码管上循环显示 0－9 数字，时间间隔 0.2 秒。 2. 电路原理图 图 4.7.1 3. 系统板上硬件连线 把“单片机系统”区域中的 P0.0/AD0－P0.7/AD7 端口用 8 芯排线连接到“四路静态数码显示模块”区域中的任一个数码管的 a－h 端口上；要求：P0.0/AD0 与 a相连，P0.1/AD1 与 b 相连，P0.2/AD2 与 c 相连，……，P0.7/AD7 与 h 相连。 4. 程序设计内容...
