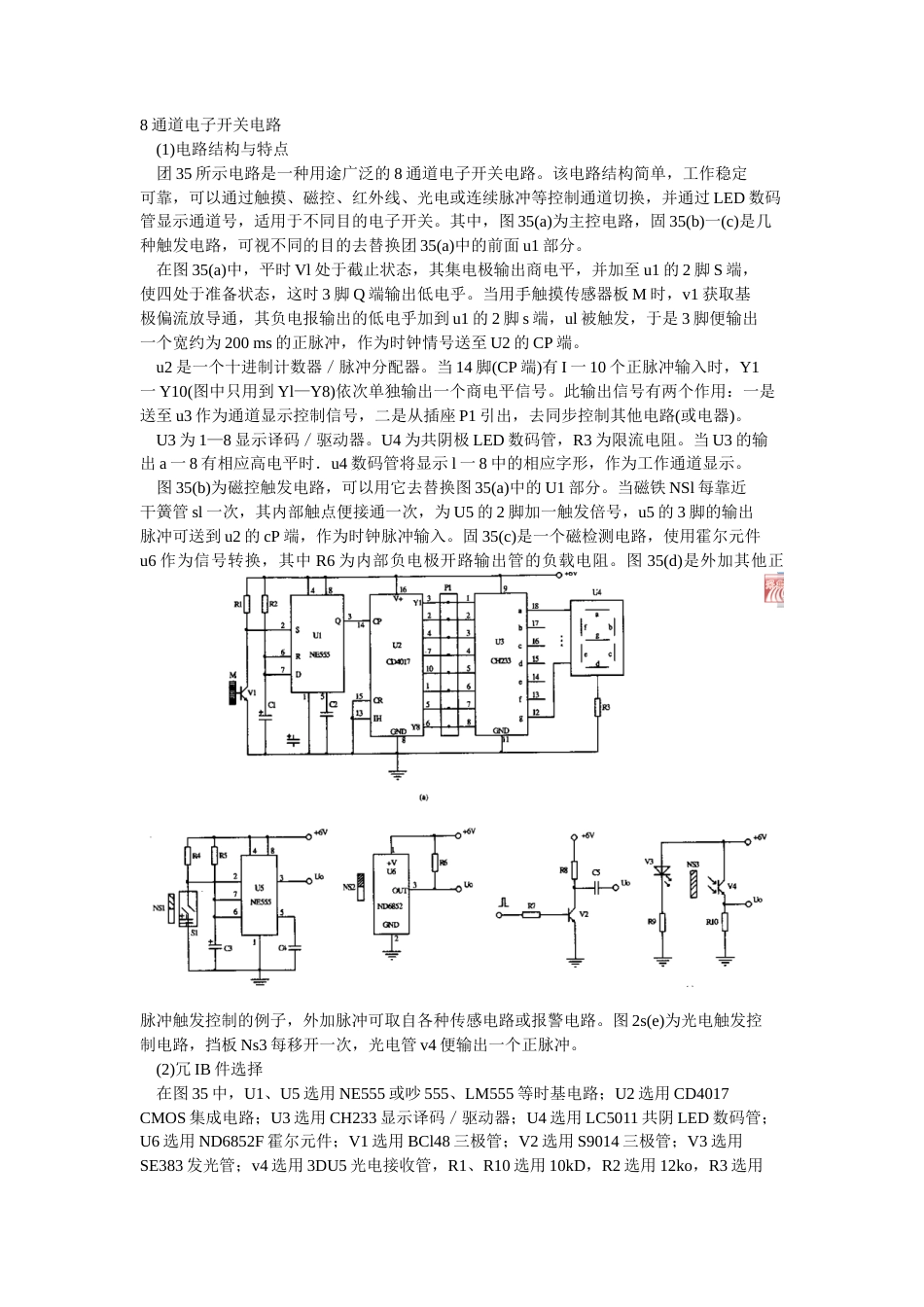

8 通道电子开关电路 (1)电路结构与特点团 35 所示电路是一种用途广泛的 8 通道电子开关电路。该电路结构简单，工作稳定可靠，可以通过触摸、磁控、红外线、光电或连续脉冲等控制通道切换，并通过 LED 数码管显示通道号，适用于不同目的电子开关。其中，图 35(a)为主控电路，固 35(b)一(c)是几种触发电路，可视不同的目的去替换团 35(a)中的前面 u1 部分。在图 35(a)中，平时 Vl 处于截止状态，其集电极输出商电平，并加至 u1 的 2 脚 S 端，使四处于准备状态，这时 3 脚 Q 端输出低电乎。当用手触摸传感器板 M 时，v1 获取基极偏流放导...
