单片机旧稿 十八． 6位数显频率计数器 -约1724字符.docVIP专享VIP免费

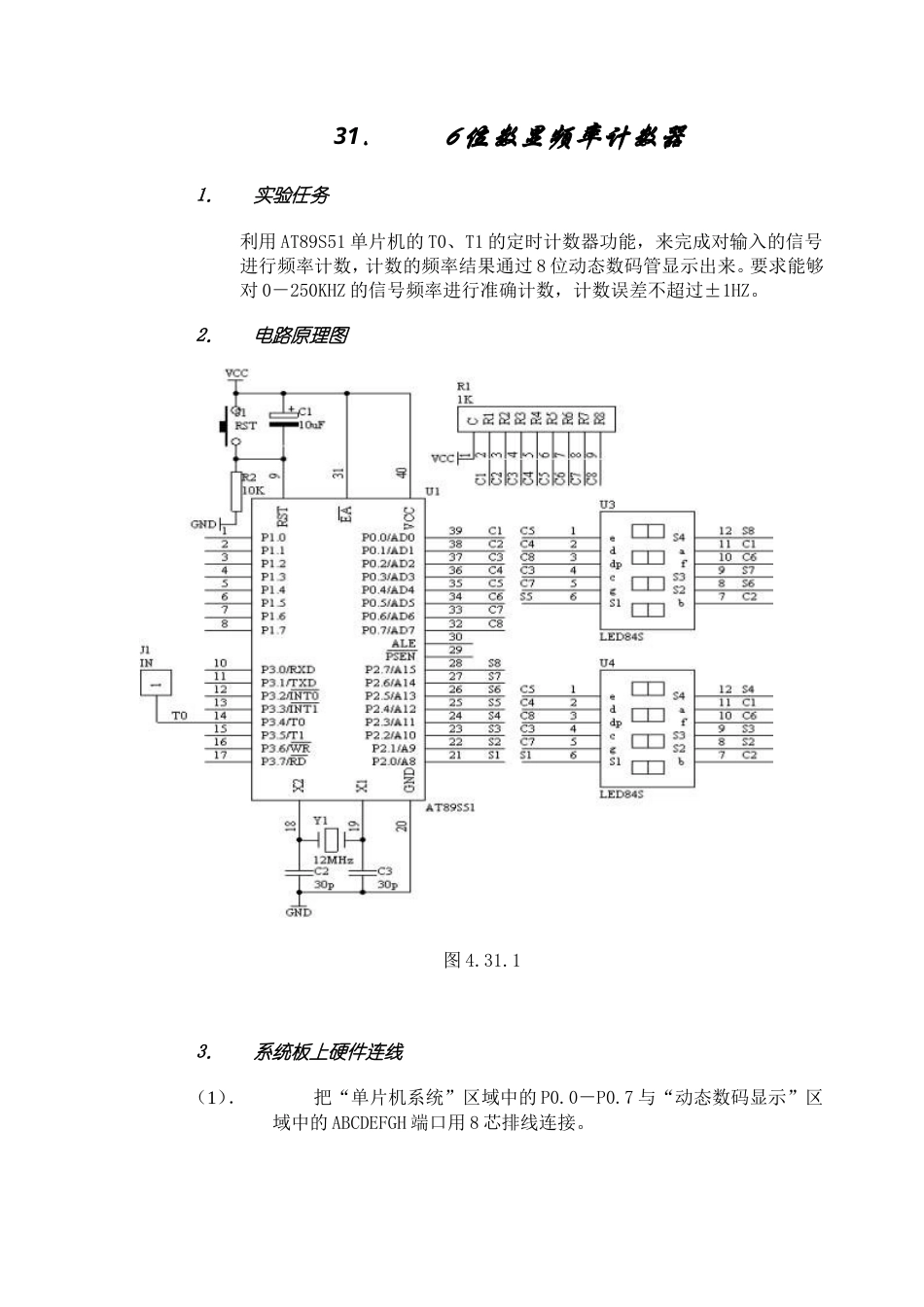

31． 6 位数显频率计数器 1． 实验任务 利用 AT89S51 单片机的 T0、T1 的定时计数器功能，来完成对输入的信号进行频率计数，计数的频率结果通过 8 位动态数码管显示出来。要求能够对 0－250KHZ 的信号频率进行准确计数，计数误差不超过±1HZ。2． 电路原理图 图 4.31.1 3． 系统板上硬件连线 （1）． 把“单片机系统”区域中的 P0.0－P0.7 与“动态数码显示”区域中的 ABCDEFGH 端口用 8 芯排线连接。（2）． 把“单片机系统”区域中的 P2.0－P2.7 与“动态数码显示”区域中的 S1S2S3S4S5S6S7S8 端口用 8 芯排线连接。（3）． 把“单...
