26年WP金属材料工程 交变频率对X70管线钢氢脆敏感性影响25.55-AI全日(13652字).docx

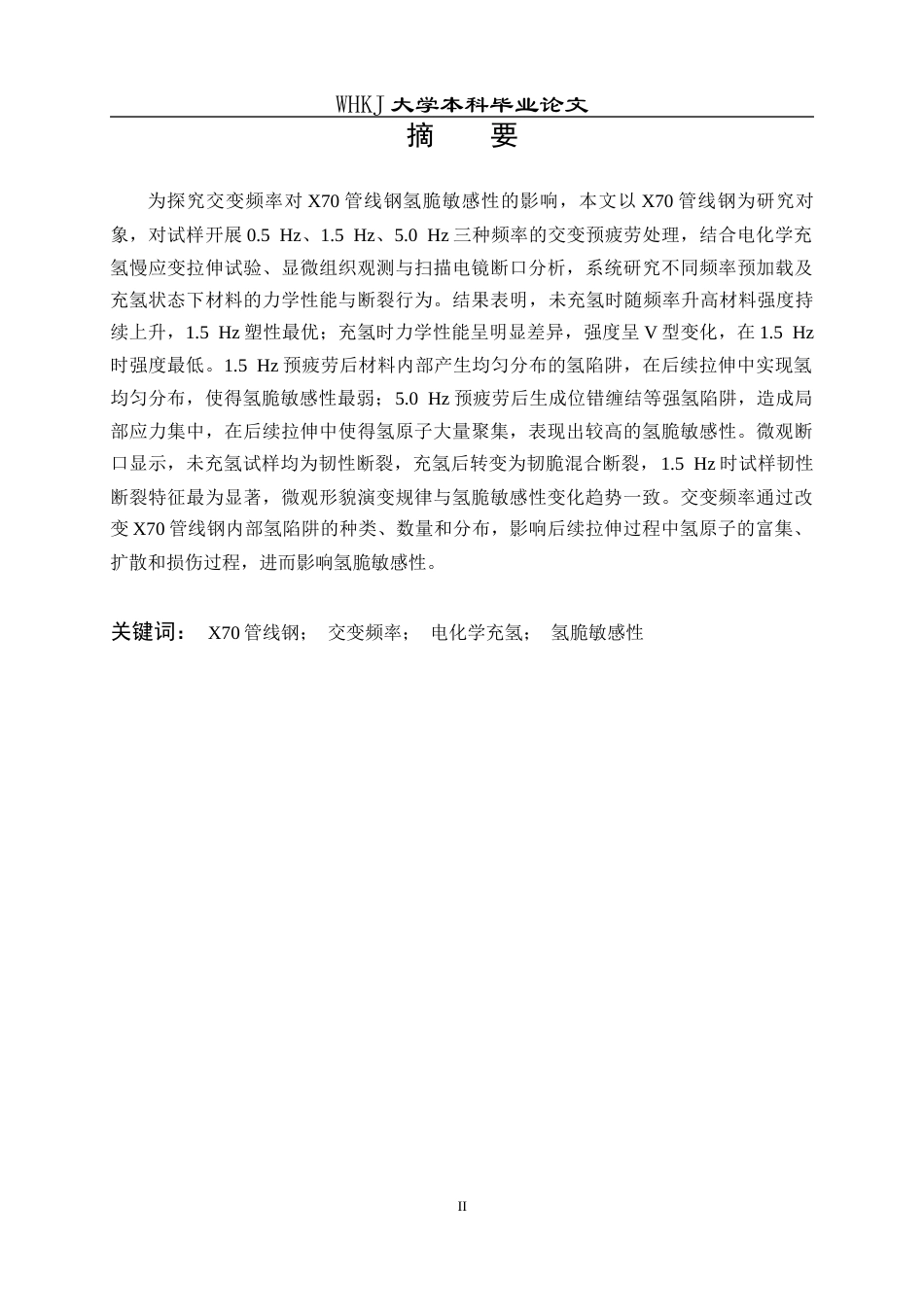

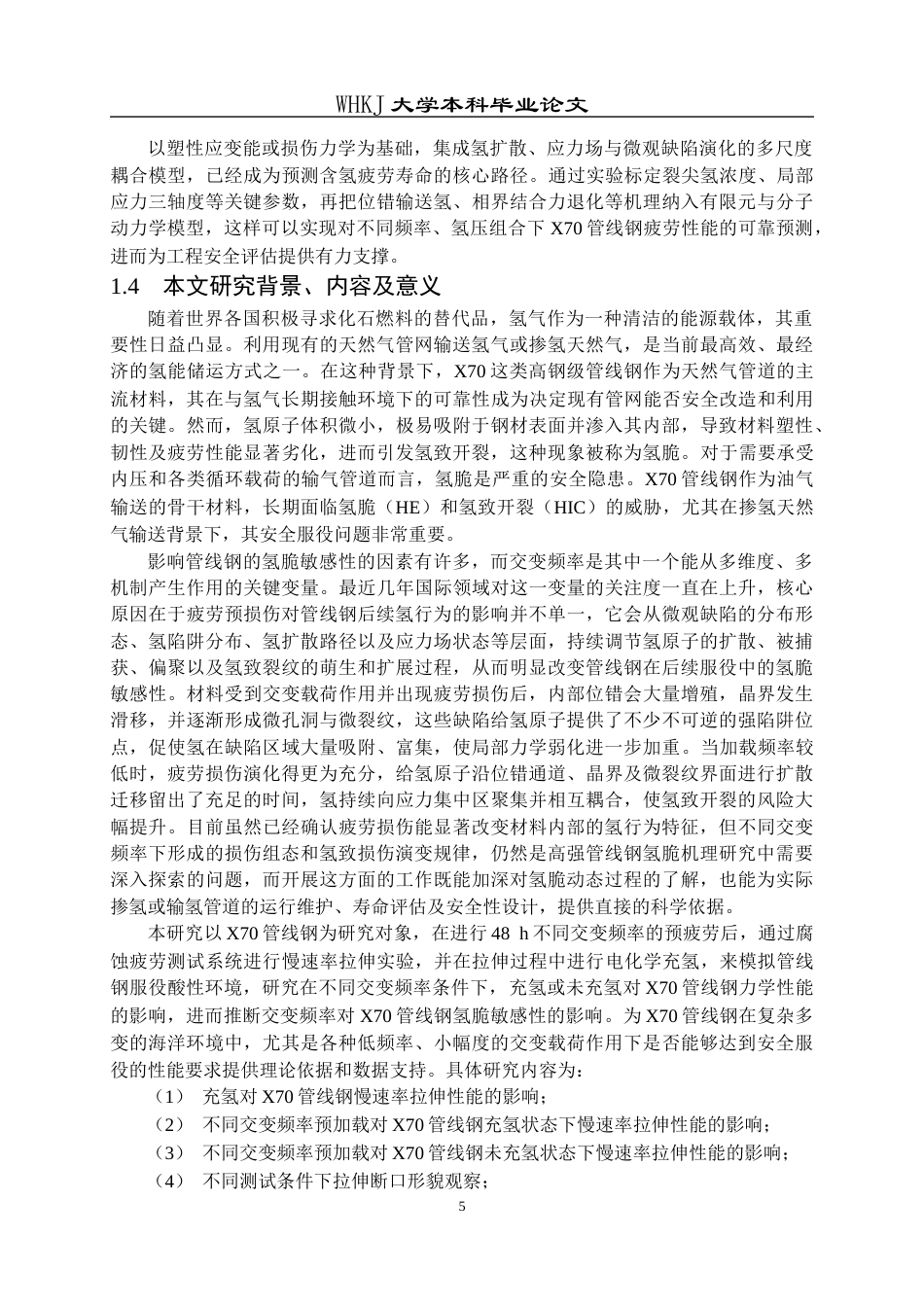

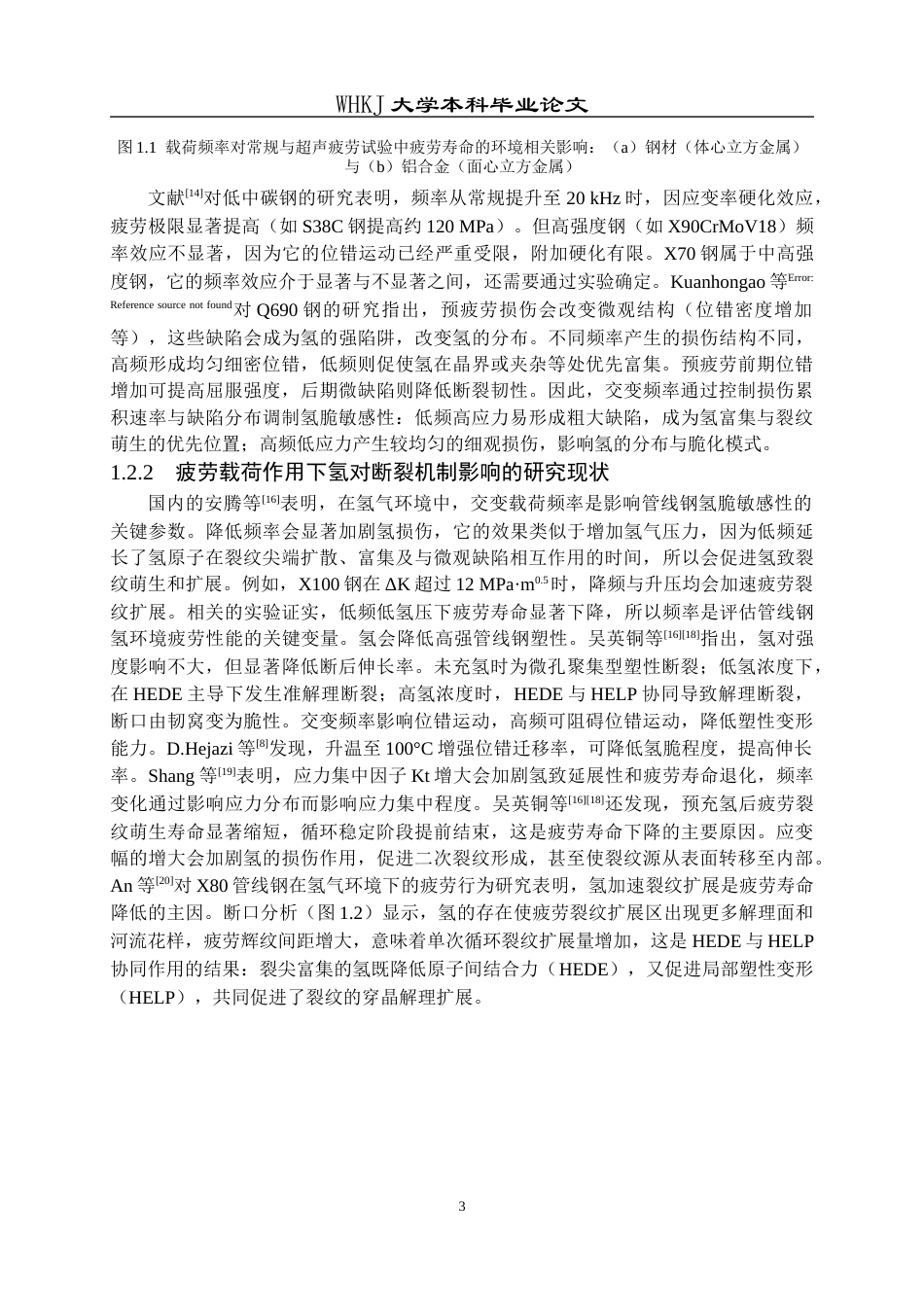

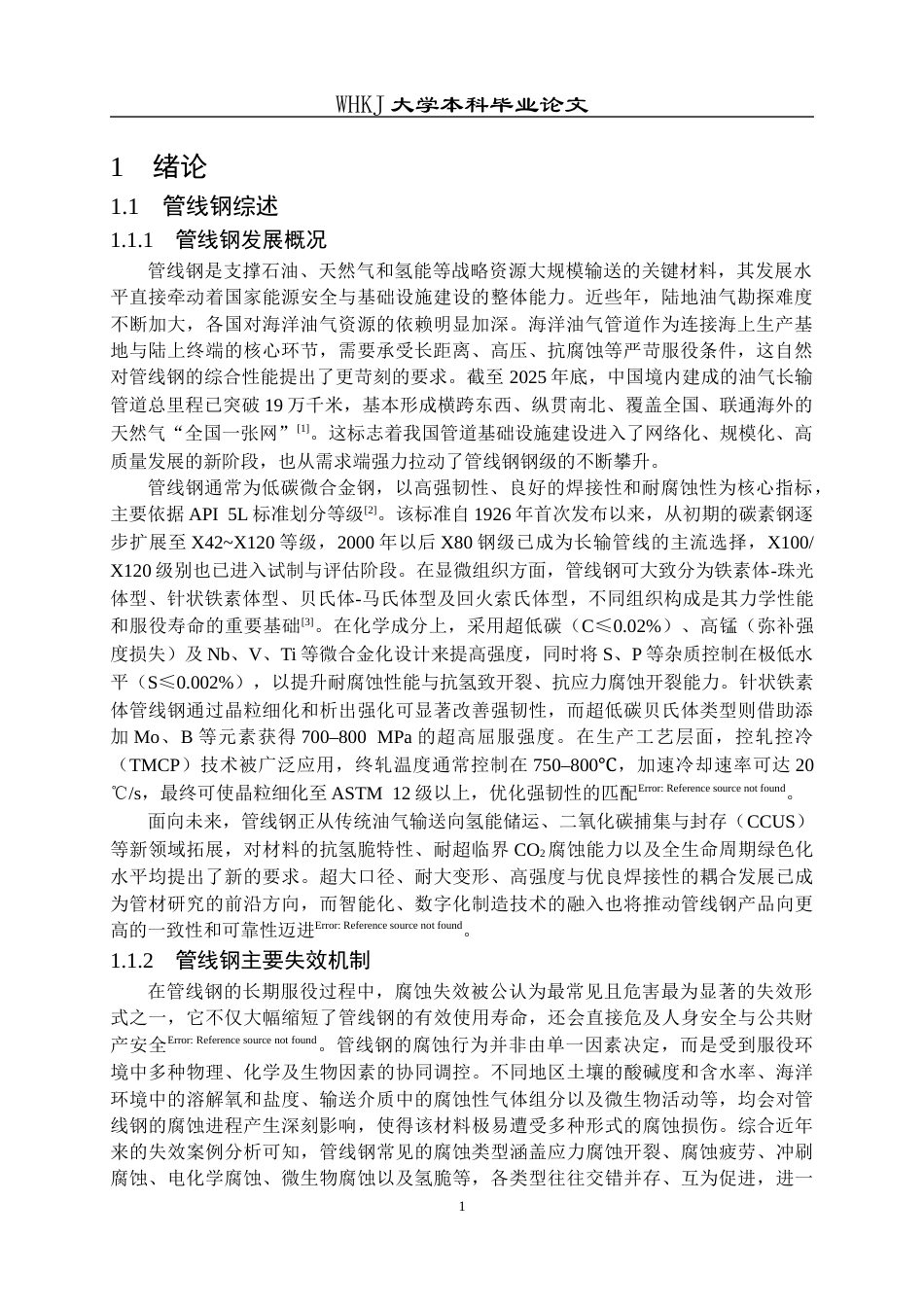

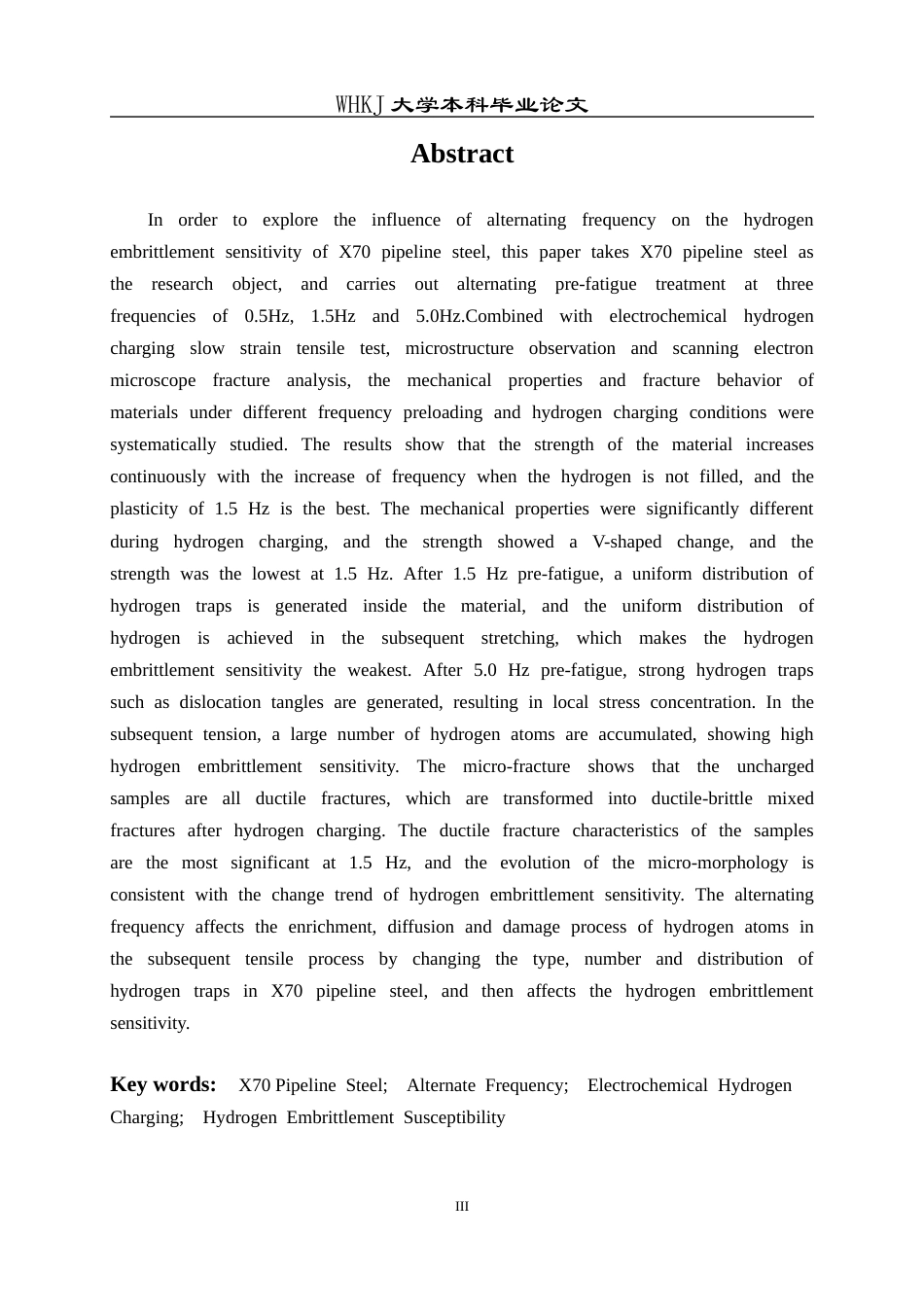

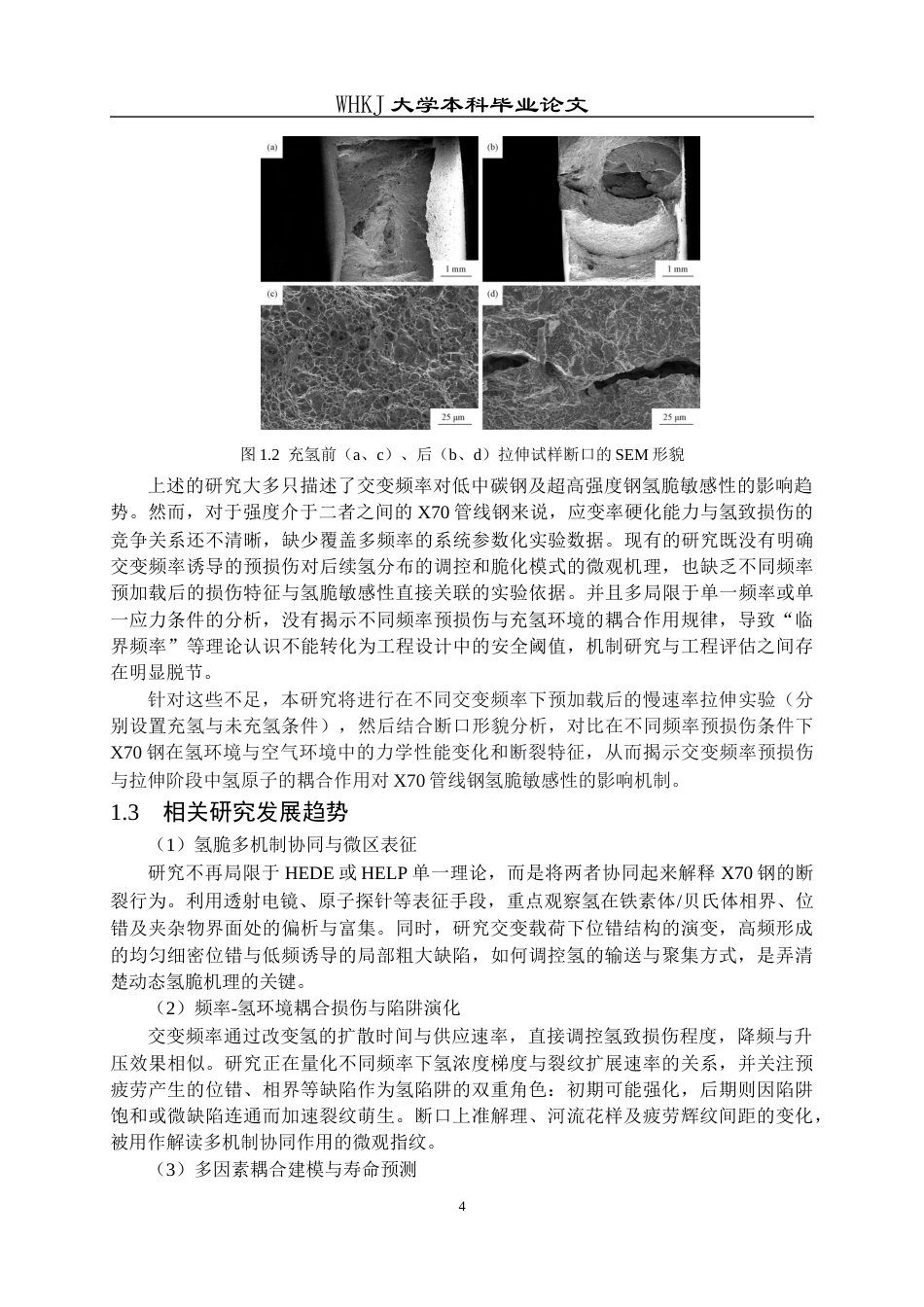

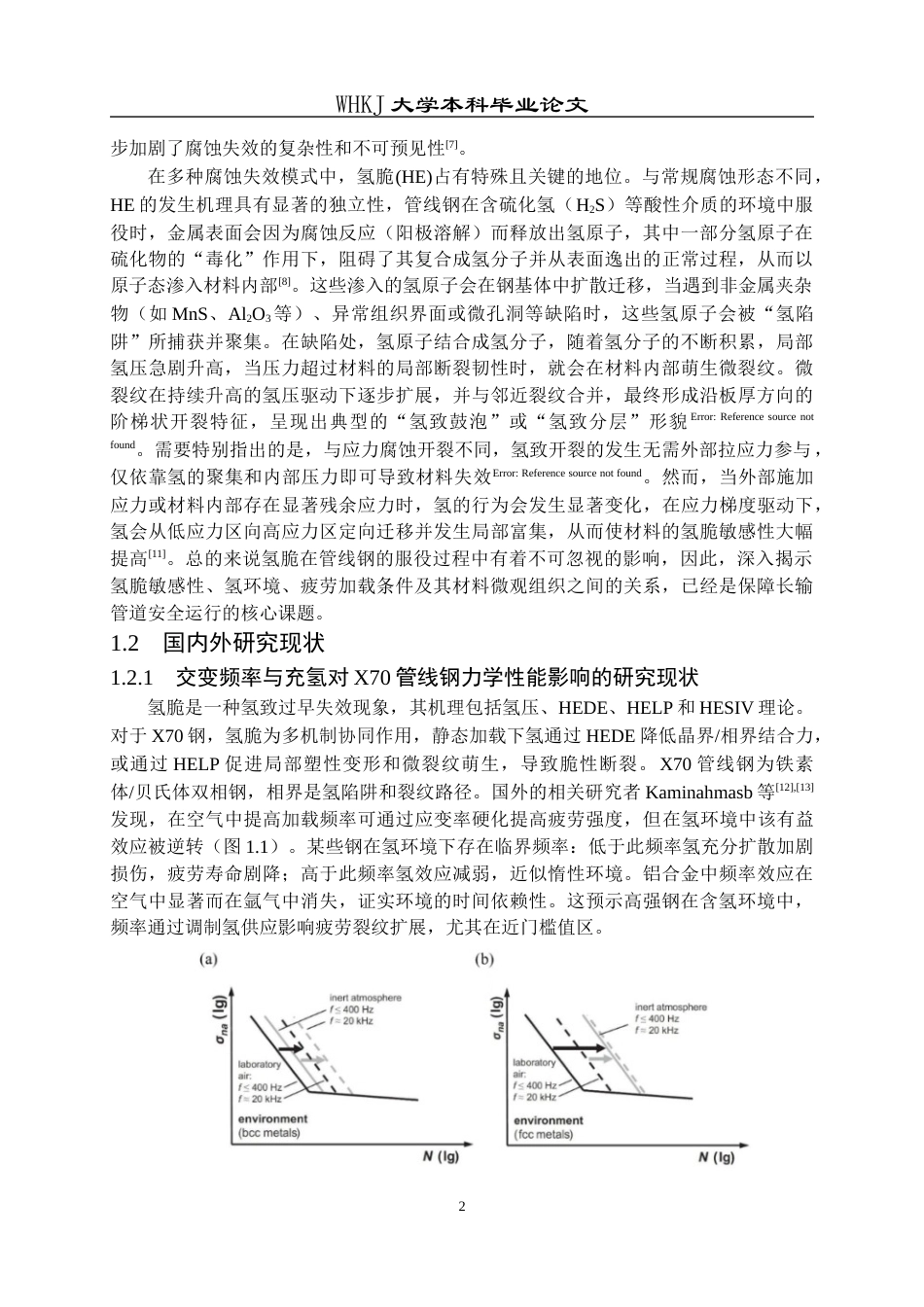

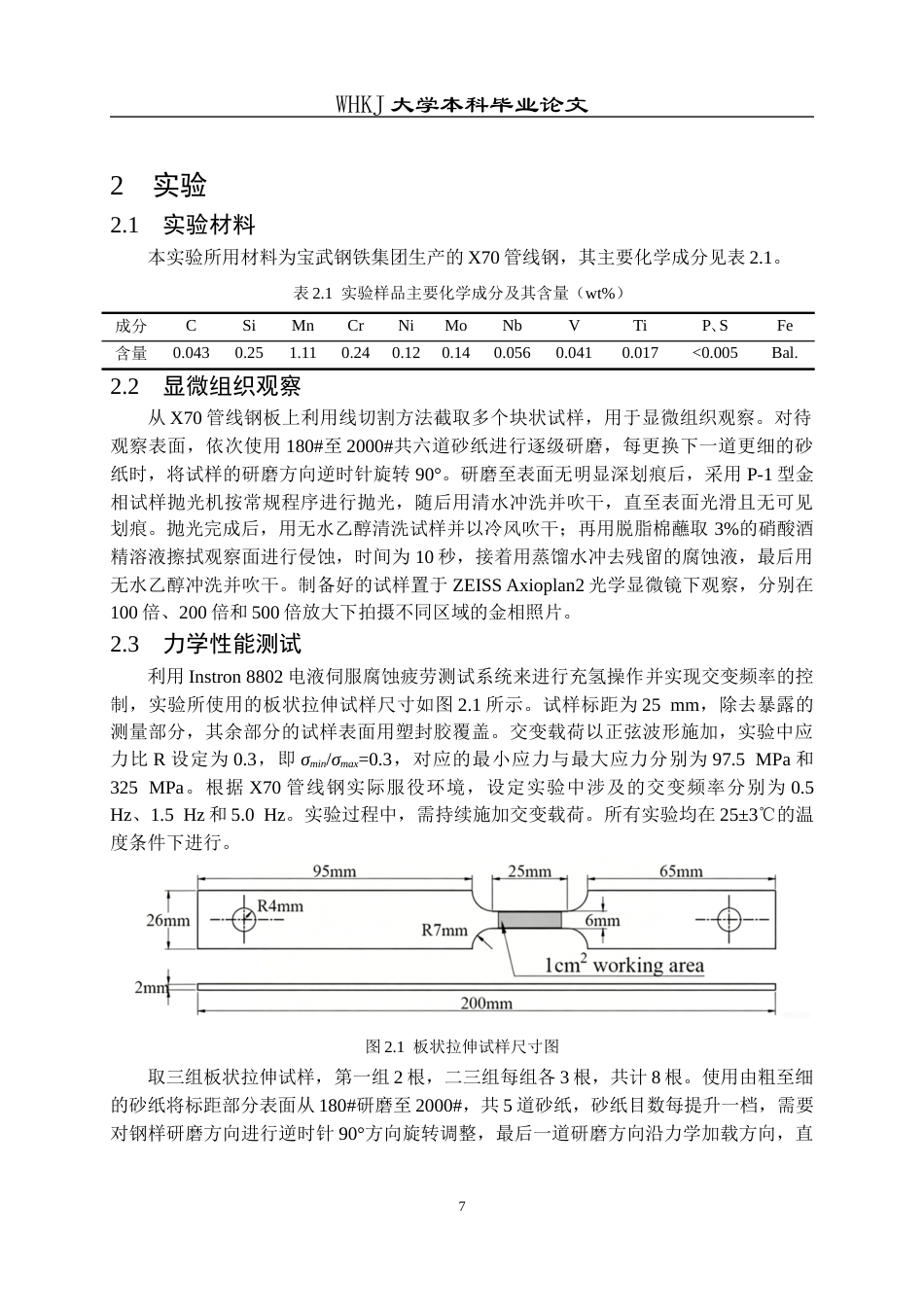

WHKJ 大学本科毕业论文II摘 要为探究交变频率对 X70 管线钢氢脆敏感性的影响，本文以 X70 管线钢为研究对象，对试样开展 0.5 Hz、1.5 Hz、5.0 Hz 三种频率的交变预疲劳处理，结合电化学充氢慢应变拉伸试验、显微组织观测与扫描电镜断口分析，系统研究不同频率预加载及充氢状态下材料的力学性能与断裂行为。结果表明，未充氢时随频率升高材料强度持续上升，1.5 Hz 塑性最优；充氢时力学性能呈明显差异，强度呈 V 型变化，在 1.5 Hz时强度最低。1.5 Hz 预疲劳后材料内部产生均匀分布的氢陷阱，在后续拉伸中实现氢均匀分布，使得氢脆敏感性最弱；5.0 Hz...
