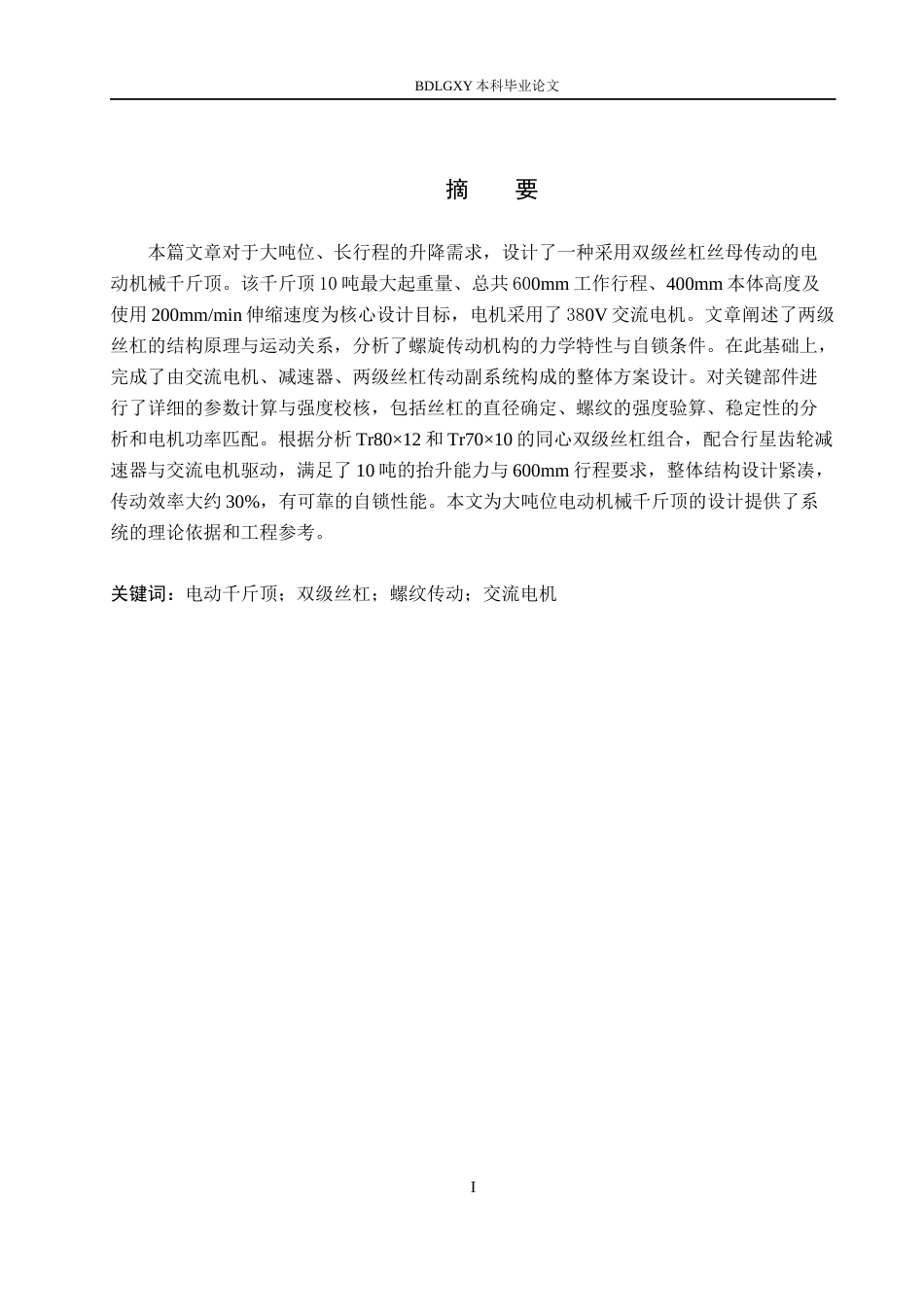

BDLGXY 本科毕业论文I摘要本篇文章对于大吨位、长行程的升降需求，设计了一种采用双级丝杠丝母传动的电动机械千斤顶。该千斤顶 10 吨最大起重量、总共 600mm 工作行程、400mm 本体高度及使用 200mm/min 伸缩速度为核心设计目标，电机采用了 380V 交流电机。文章阐述了两级丝杠的结构原理与运动关系，分析了螺旋传动机构的力学特性与自锁条件。在此基础上，完成了由交流电机、减速器、两级丝杠传动副系统构成的整体方案设计。对关键部件进行了详细的参数计算与强度校核，包括丝杠的直径确定、螺纹的强度验算、稳定性的分析和电机功率匹配。根据分析 Tr80×12...
