26年WH机械设计制造及其自动化 圆木棍加工机机械设计1.19-AI7.25(7884字).docx

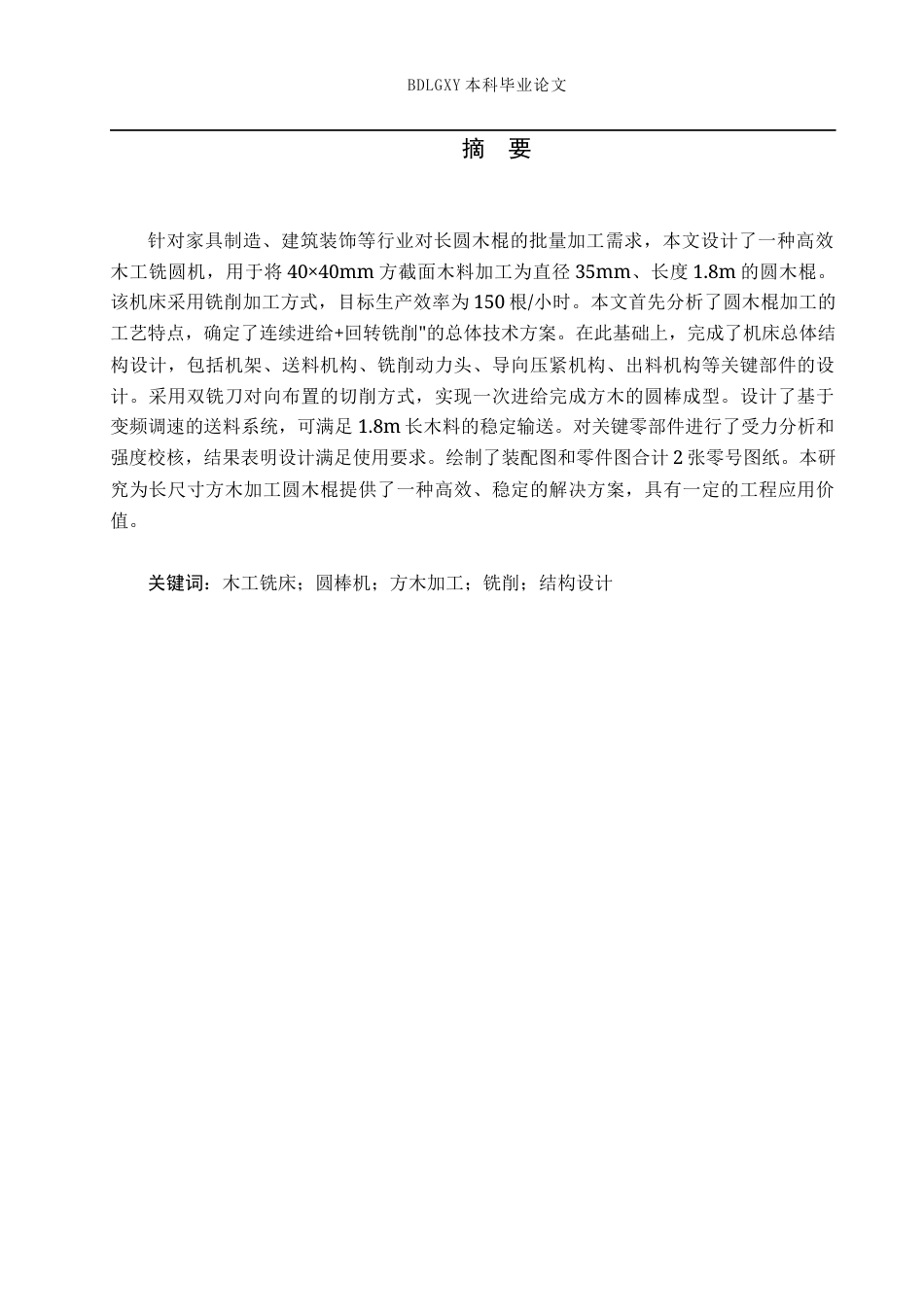

BDLGXY 本科毕业论文摘 要针对家具制造、建筑装饰等行业对长圆木棍的批量加工需求，本文设计了一种高效木工铣圆机，用于将 40×40mm 方截面木料加工为直径 35mm、长度 1.8m 的圆木棍。该机床采用铣削加工方式，目标生产效率为 150 根/小时。本文首先分析了圆木棍加工的工艺特点，确定了连续进给+回转铣削"的总体技术方案。在此基础上，完成了机床总体结构设计，包括机架、送料机构、铣削动力头、导向压紧机构、出料机构等关键部件的设计。采用双铣刀对向布置的切削方式，实现一次进给完成方木的圆棒成型。设计了基于变频调速的送料系统，可满足 1.8m 长木料的...
