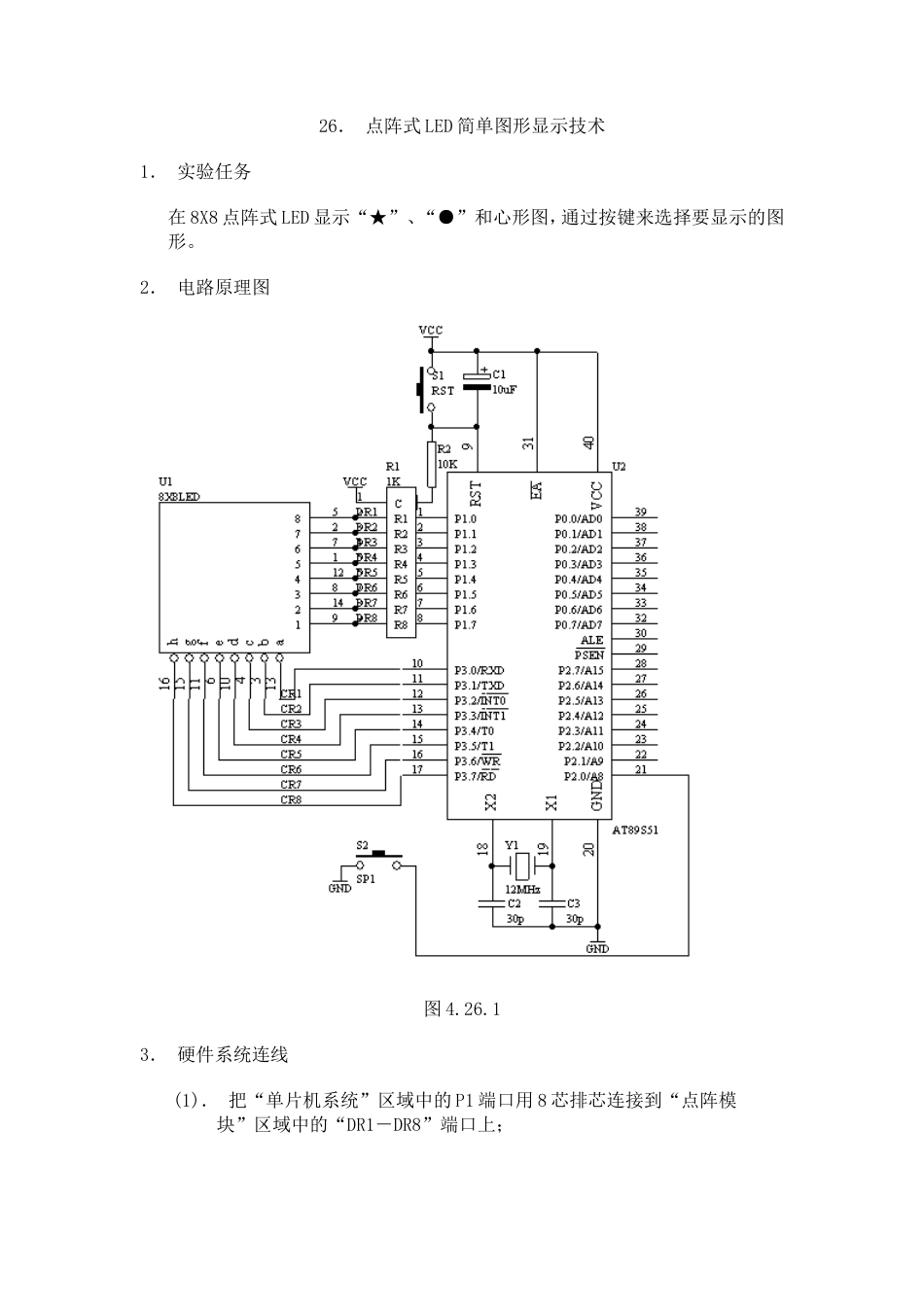

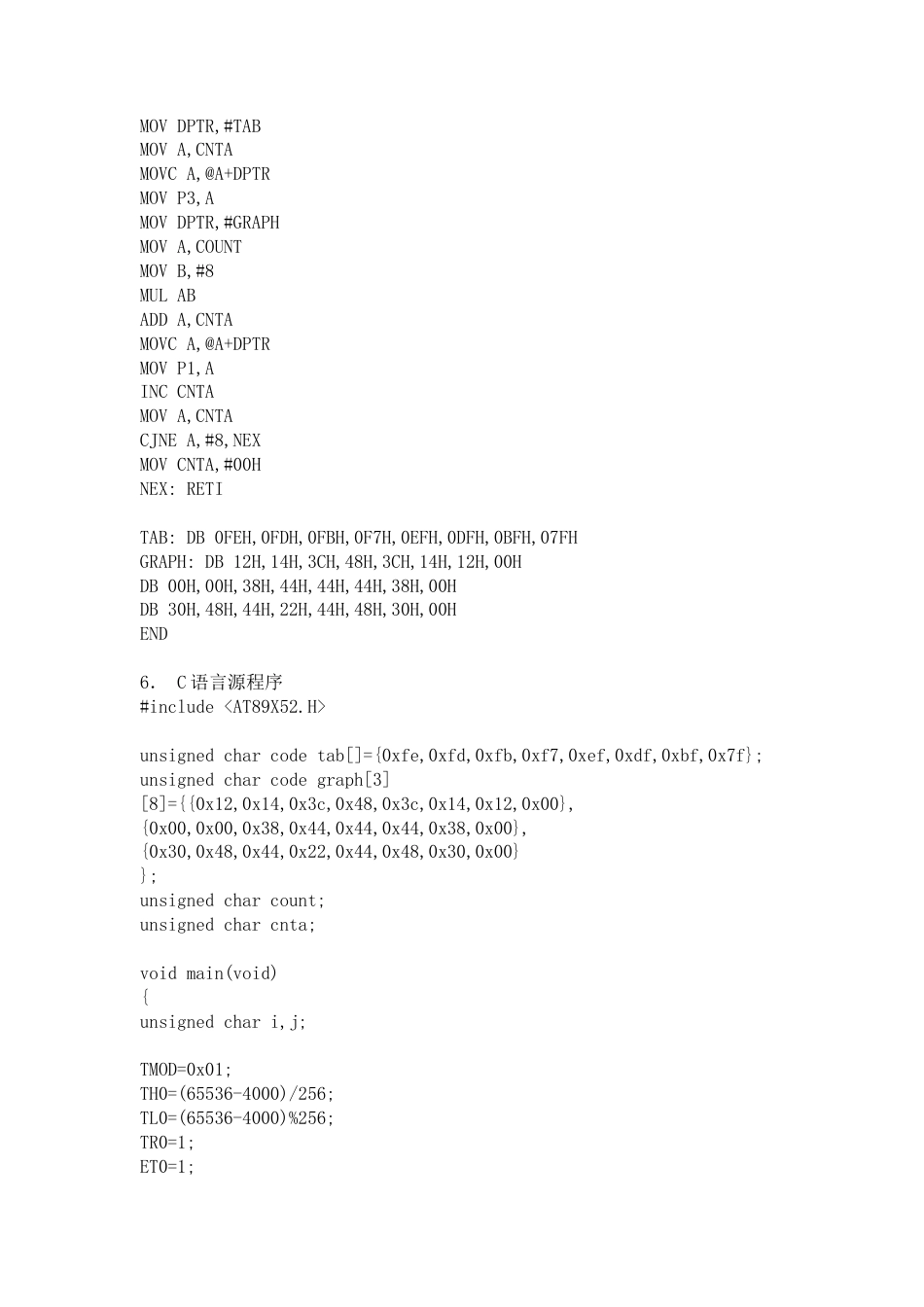

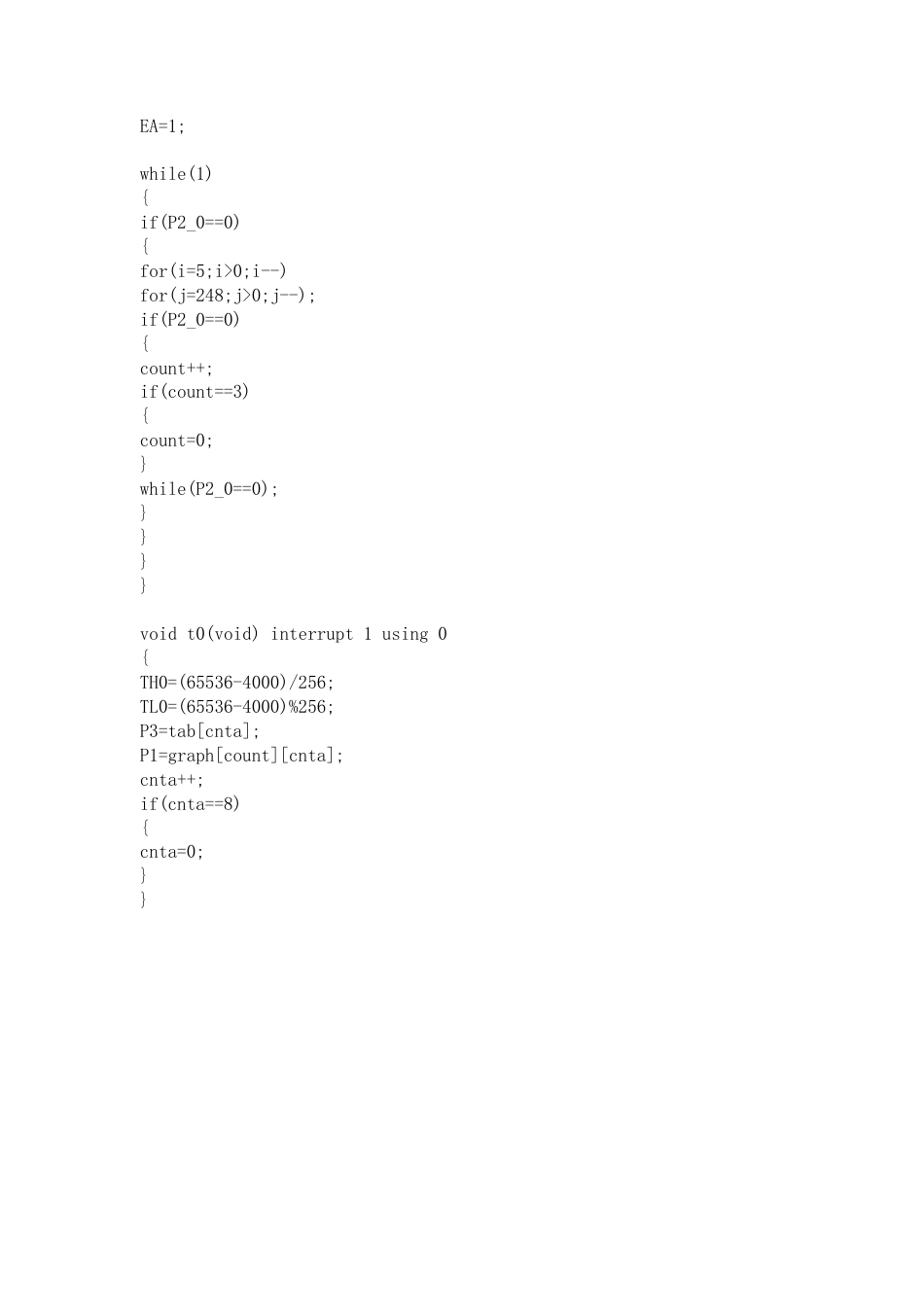

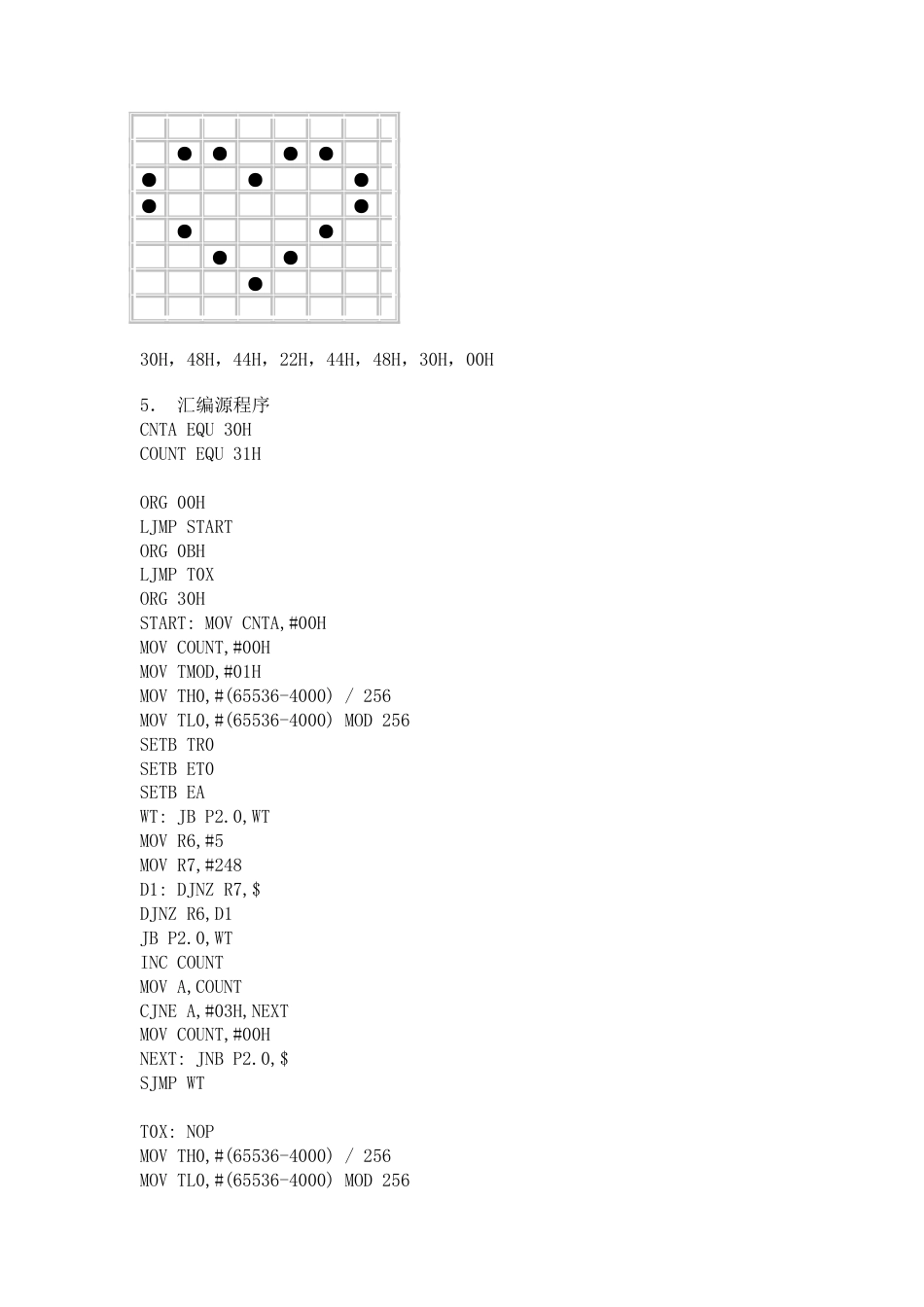

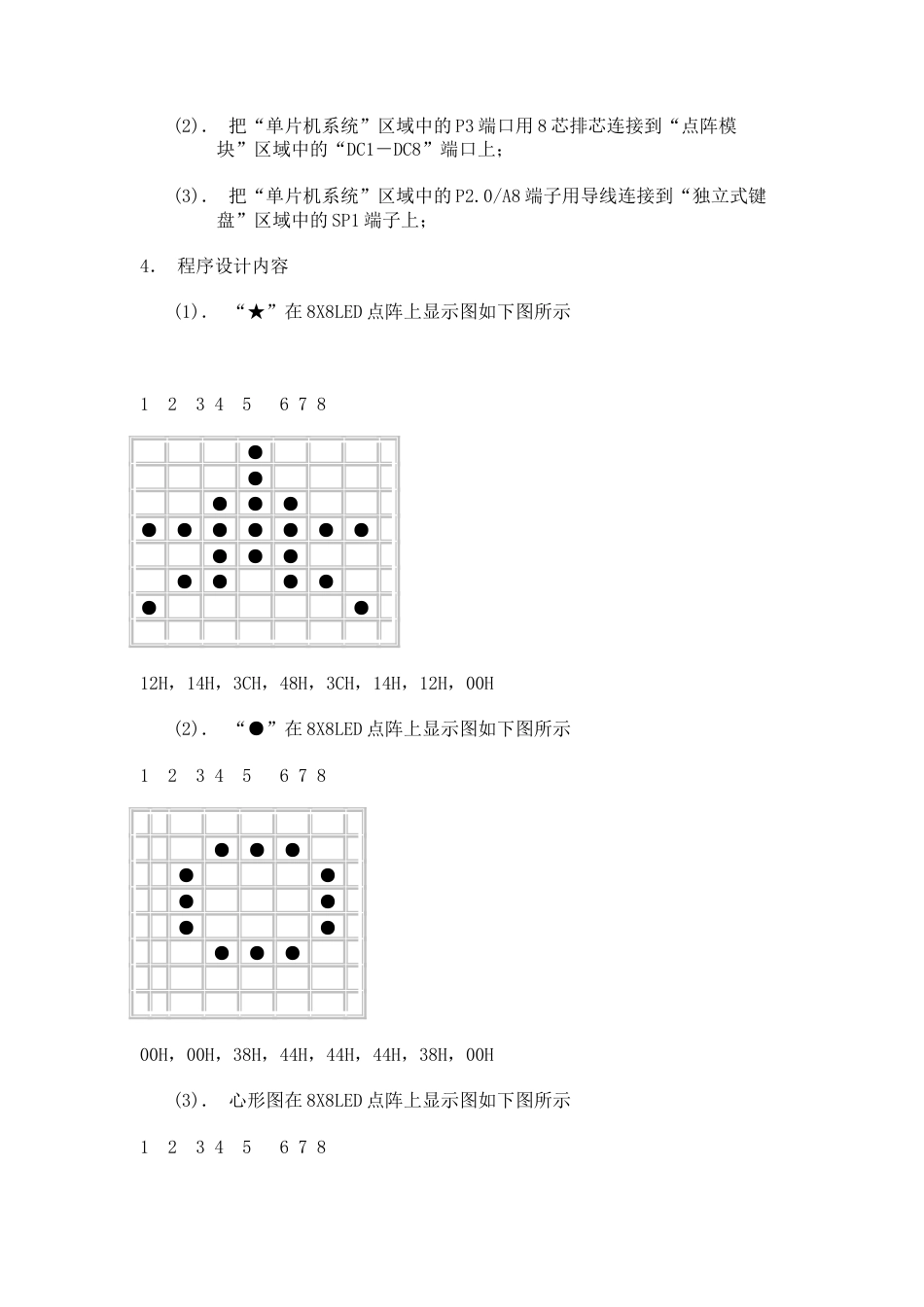

26． 点阵式 LED 简单图形显示技术 1． 实验任务 在 8X8 点阵式 LED 显示“★”、“●”和心形图，通过按键来选择要显示的图形。 2． 电路原理图 图 4.26.1 3． 硬件系统连线 (1)． 把“单片机系统”区域中的 P1 端口用 8 芯排芯连接到“点阵模块”区域中的“DR1－DR8”端口上； (2)． 把“单片机系统”区域中的 P3 端口用 8 芯排芯连接到“点阵模块”区域中的“DC1－DC8”端口上； (3)． 把“单片机系统”区域中的 P2.0/A8 端子用导线连接到“独立式键盘”区域中的 SP1 端子上； 4． 程序设计内容 (1)． “★”在 8X8LED 点阵...
