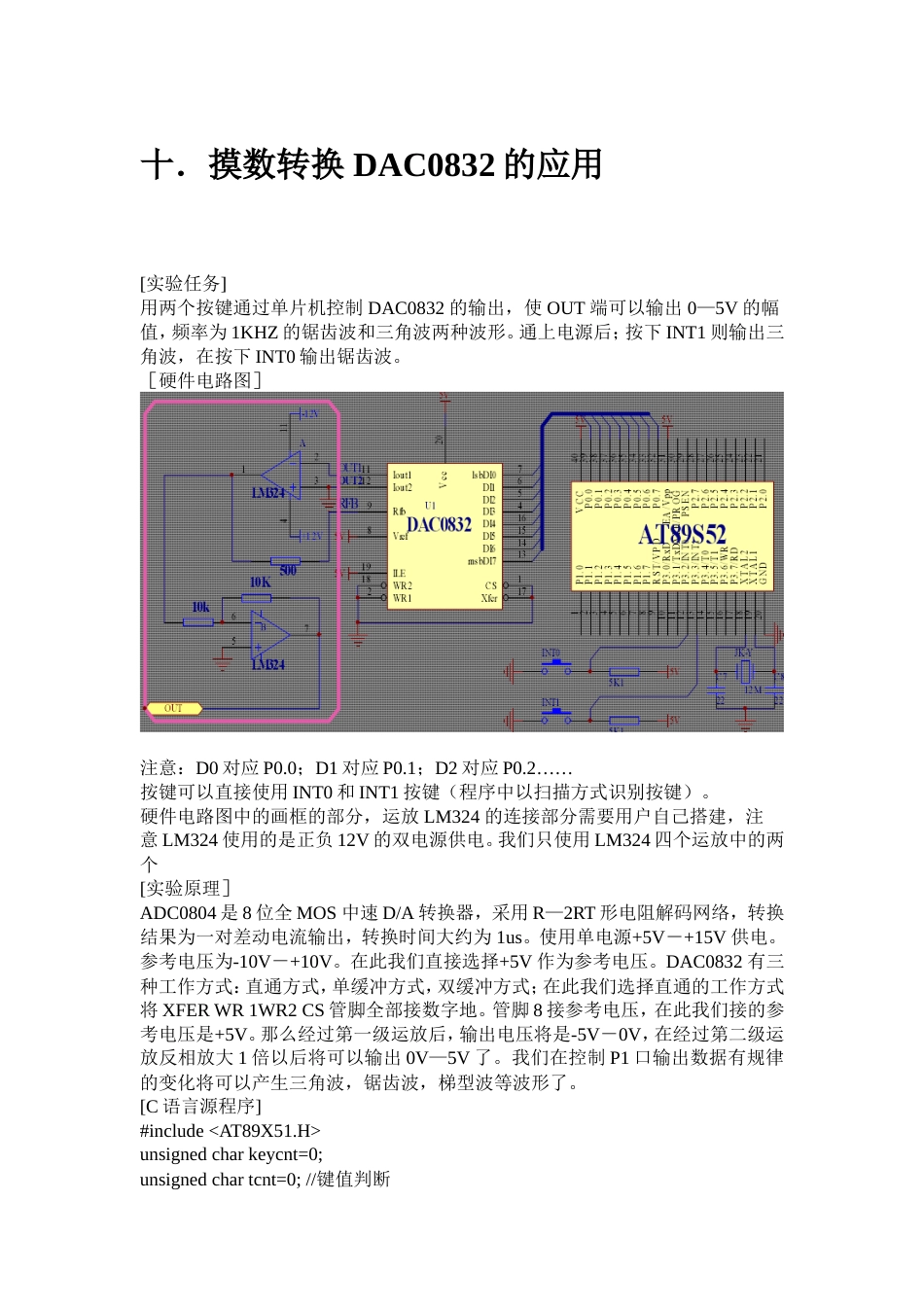

十．摸数转换 DAC0832 的应用[实验任务]用两个按键通过单片机控制 DAC0832 的输出，使 OUT 端可以输出 0—5V 的幅值，频率为 1KHZ 的锯齿波和三角波两种波形。通上电源后；按下 INT1 则输出三角波，在按下 INT0 输出锯齿波。［硬件电路图］注意：D0 对应 P0.0；D1 对应 P0.1；D2 对应 P0.2……按键可以直接使用 INT0 和 INT1 按键（程序中以扫描方式识别按键）。硬件电路图中的画框的部分，运放 LM324 的连接部分需要用户自己搭建，注意 LM324 使用的是正负 12V 的双电源供电。我们只使用 LM324 四个运放中的两个[实验原理］ADC0804 是...
