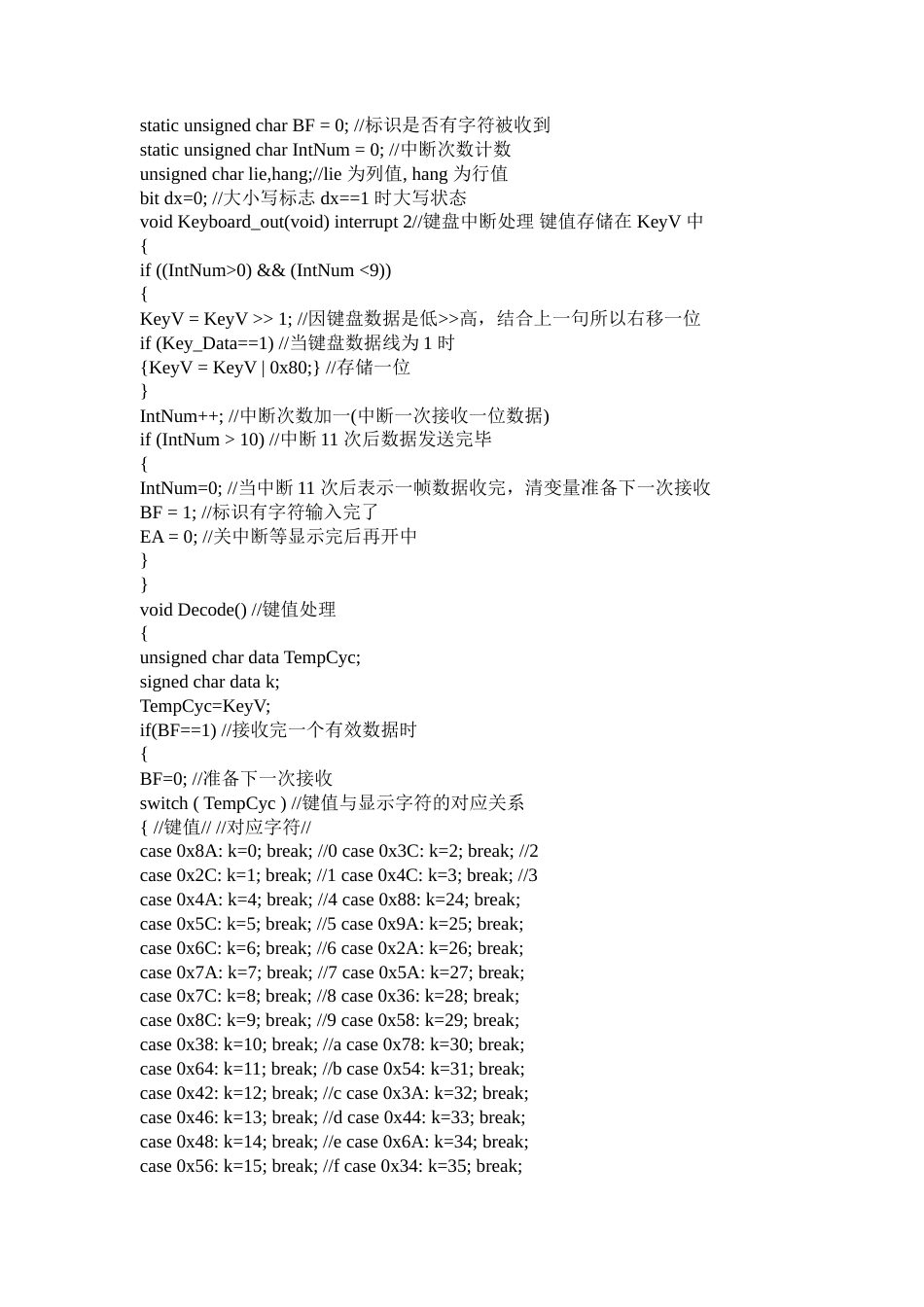

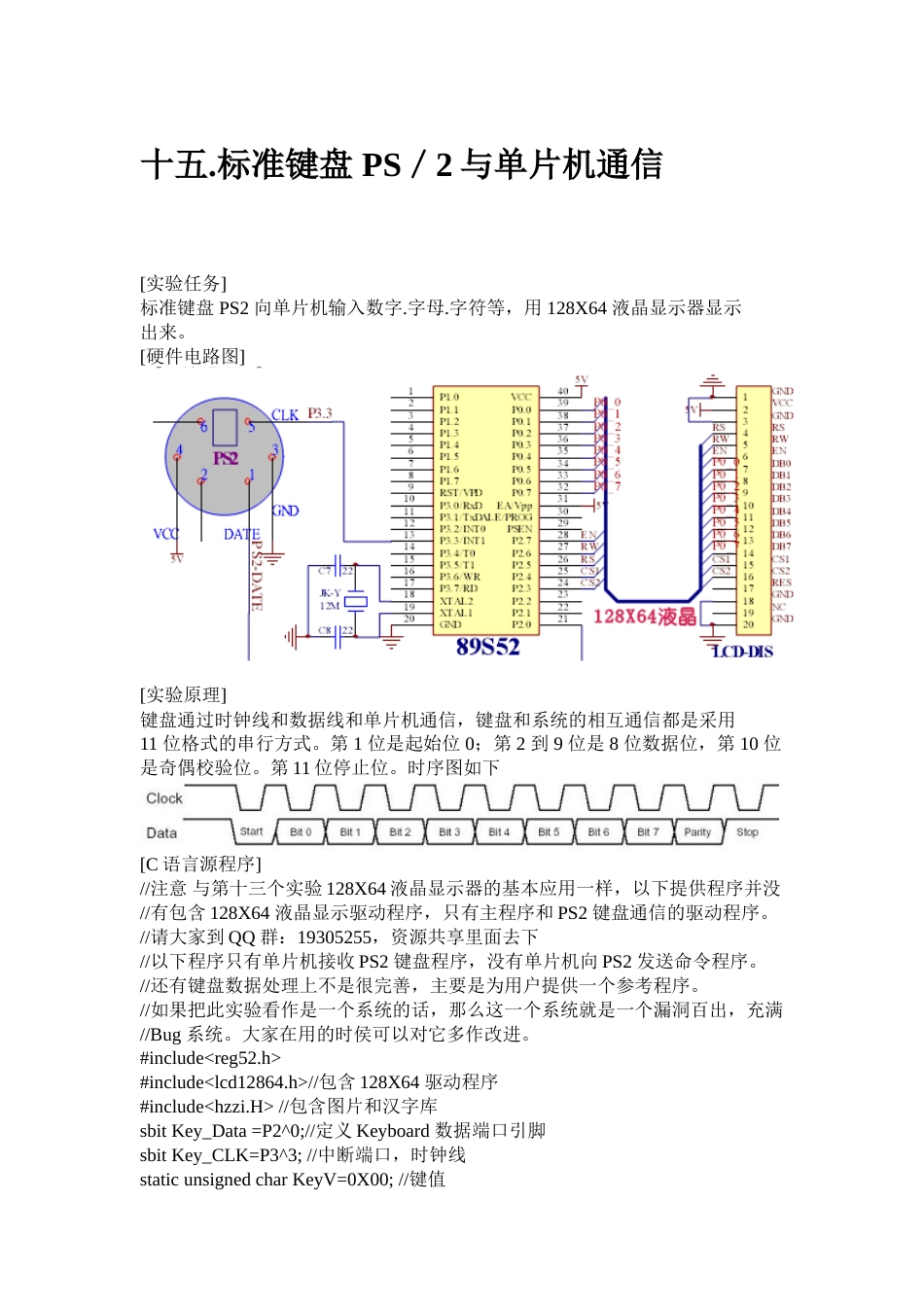

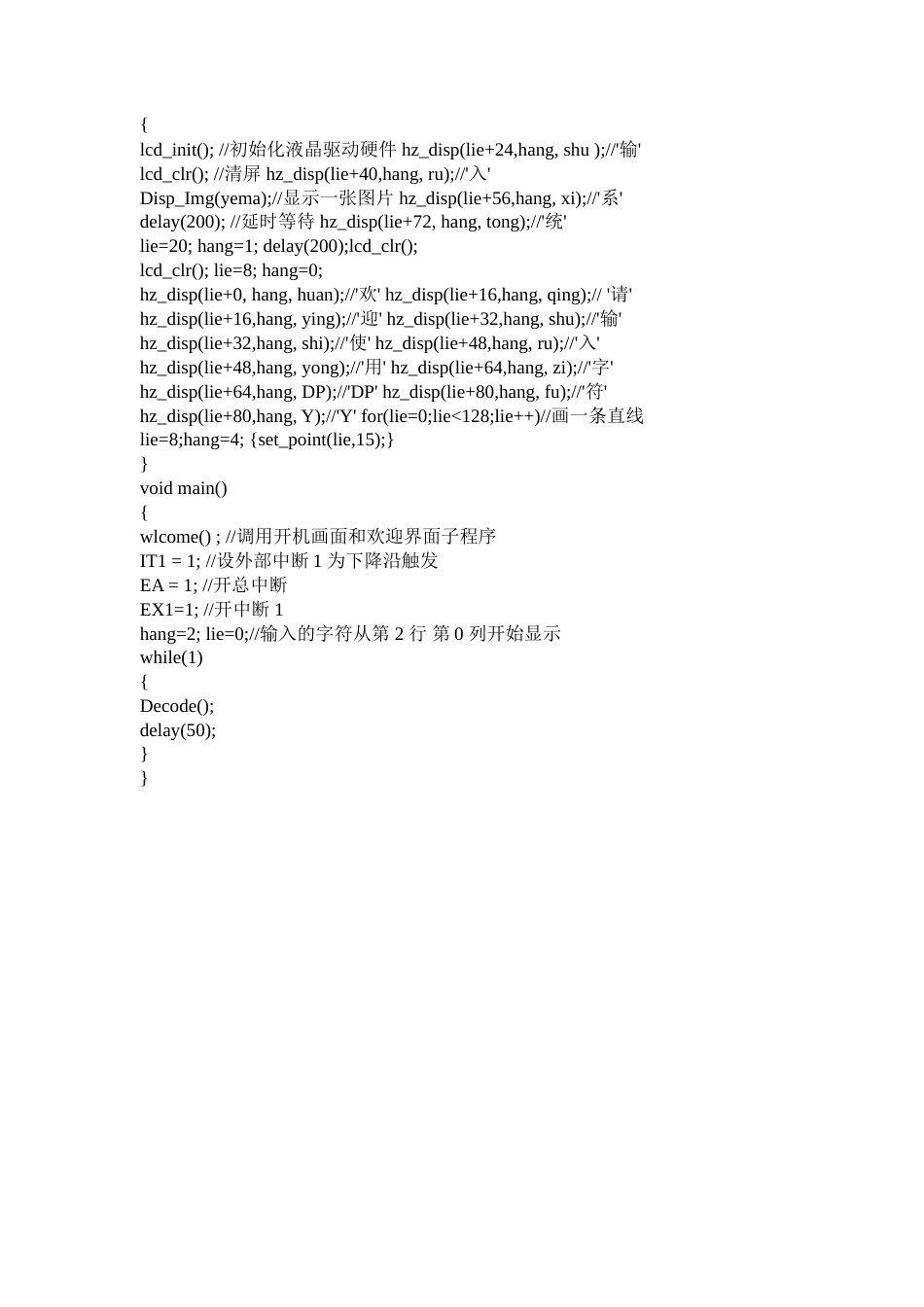

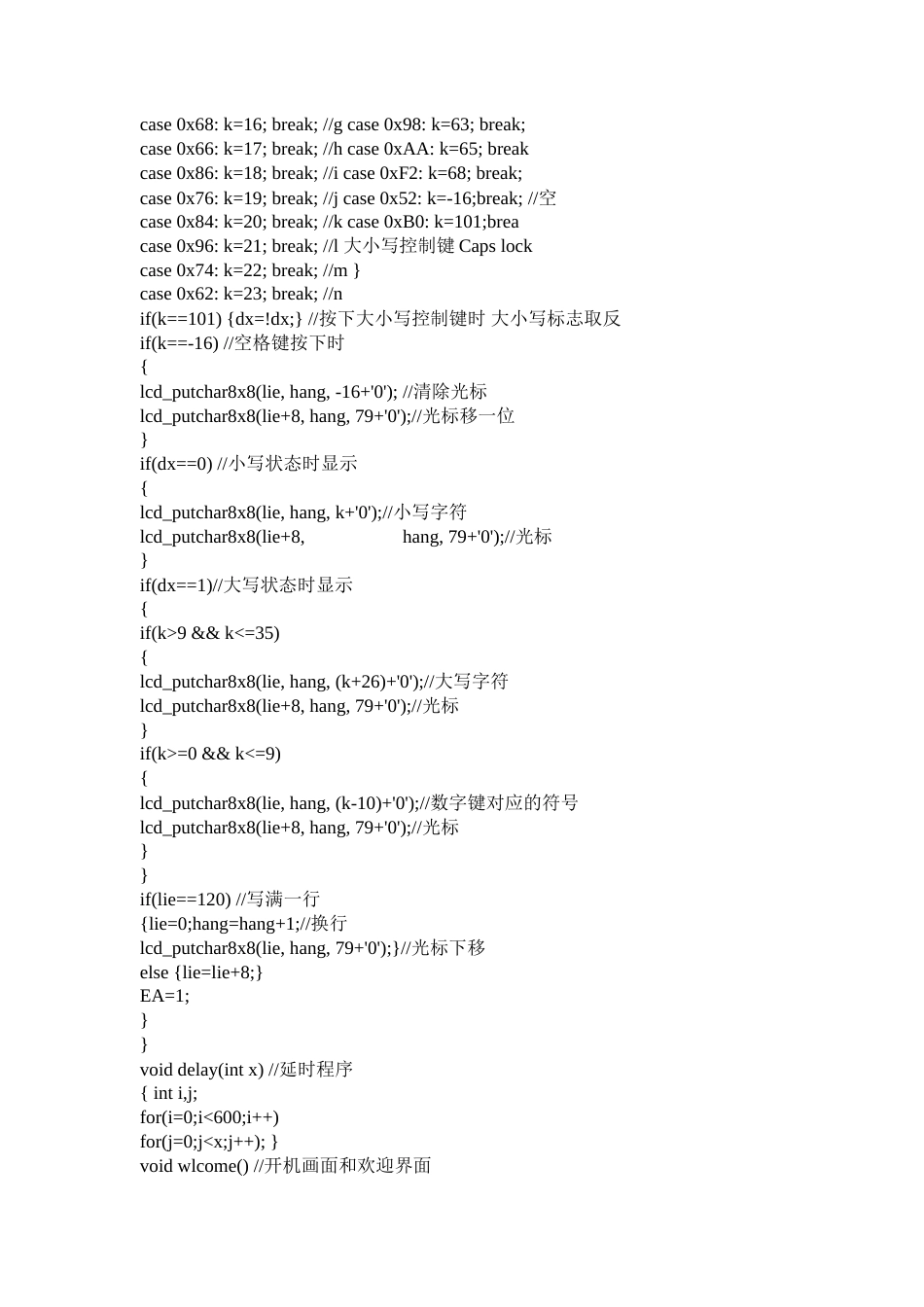

十五.标准键盘 PS／2 与单片机通信[实验任务]标准键盘 PS2 向单片机输入数字.字母.字符等，用 128X64 液晶显示器显示出来。[硬件电路图][实验原理]键盘通过时钟线和数据线和单片机通信，键盘和系统的相互通信都是采用11 位格式的串行方式。第 1 位是起始位 0；第 2 到 9 位是 8 位数据位，第 10 位是奇偶校验位。第 11 位停止位。时序图如下[C 语言源程序]//注意 与第十三个实验 128X64 液晶显示器的基本应用一样，以下提供程序并没//有包含 128X64 液晶显示驱动程序，只有主程序和 PS2 键盘通信的驱动程序。//请大家到 QQ 群：19305255，...
