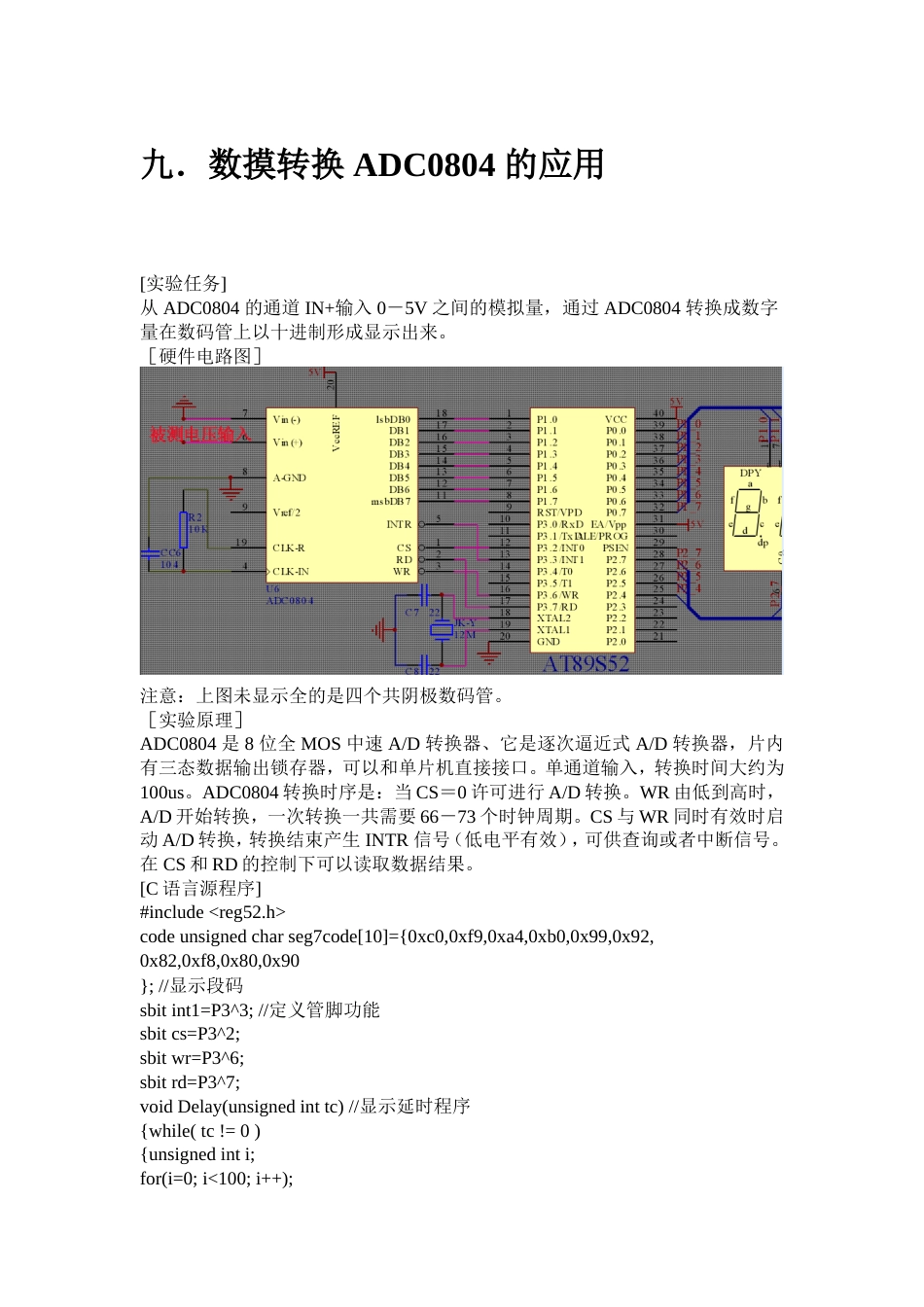

九．数摸转换 ADC0804 的应用[实验任务]从 ADC0804 的通道 IN+输入 0－5V 之间的模拟量，通过 ADC0804 转换成数字量在数码管上以十进制形成显示出来。［硬件电路图］注意：上图未显示全的是四个共阴极数码管。［实验原理］ADC0804 是 8 位全 MOS 中速 A/D 转换器、它是逐次逼近式 A/D 转换器，片内有三态数据输出锁存器，可以和单片机直接接口。单通道输入，转换时间大约为100us。ADC0804 转换时序是：当 CS＝0 许可进行 A/D 转换。WR 由低到高时，A/D 开始转换，一次转换一共需要 66－73 个时钟周期。CS 与 WR 同时有效时启动 A/D 转换...
