新能源汽车驱动电机定子绕组匝间短路故障诊断方法设计.docx

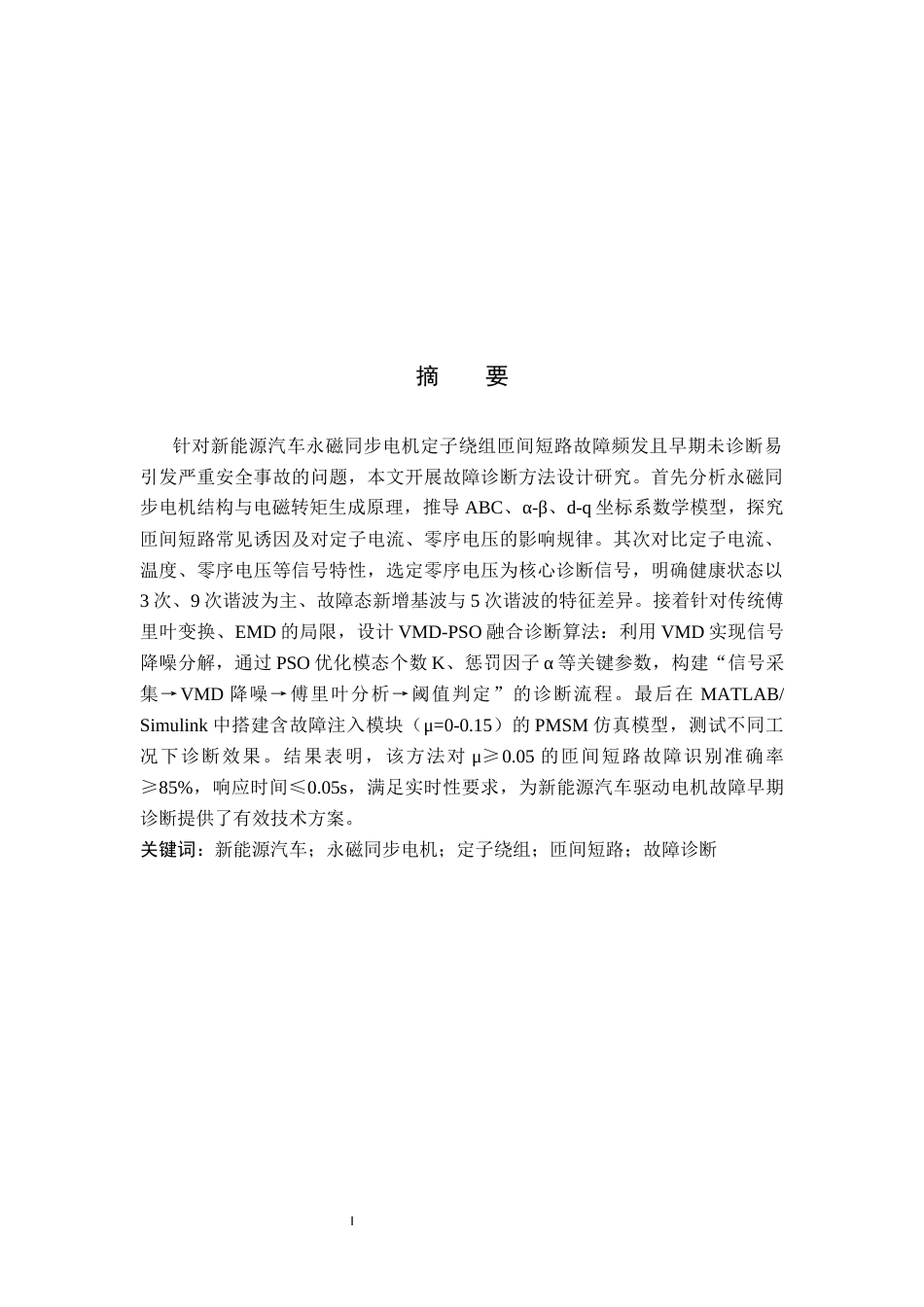

I摘 要针对新能源汽车永磁同步电机定子绕组匝间短路故障频发且早期未诊断易引发严重安全事故的问题，本文开展故障诊断方法设计研究。首先分析永磁同步电机结构与电磁转矩生成原理，推导 ABC、α-β、d-q 坐标系数学模型，探究匝间短路常见诱因及对定子电流、零序电压的影响规律。其次对比定子电流、温度、零序电压等信号特性，选定零序电压为核心诊断信号，明确健康状态以3 次、9 次谐波为主、故障态新增基波与 5 次谐波的特征差异。接着针对传统傅里叶变换、EMD 的局限，设计 VMD-PSO 融合诊断算法：利用 VMD 实现信号降噪分解，通过 PSO 优化模态个数 K...
