24年WP本科机械自动化 自动穿索机结构设计定稿.doc原创

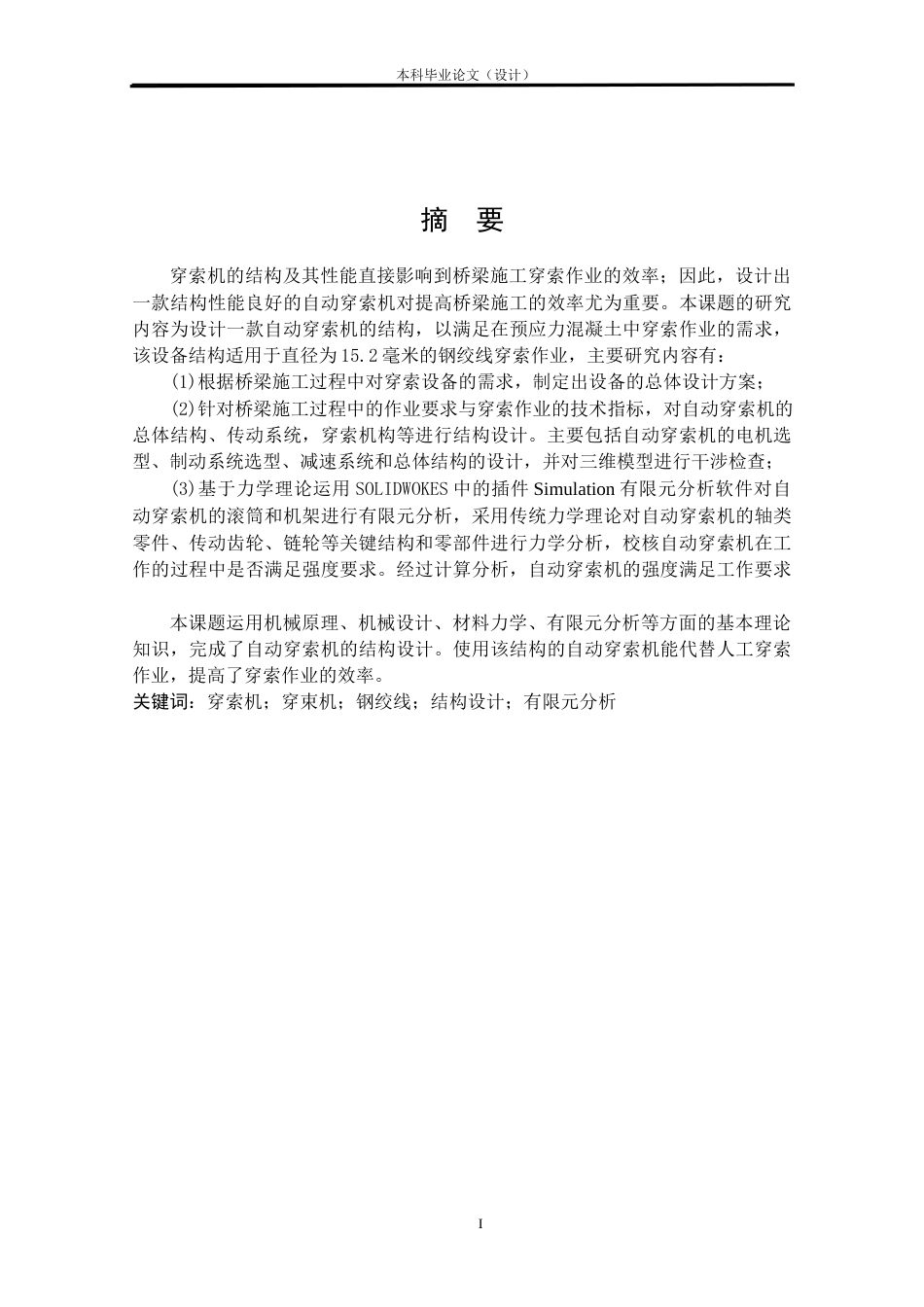

I 本科毕业论文（设计）摘 要穿索机的结构及其性能直接影响到桥梁施工穿索作业的效率；因此，设计出一款结构性能良好的自动穿索机对提高桥梁施工的效率尤为重要。本课题的研究内容为设计一款自动穿索机的结构，以满足在预应力混凝土中穿索作业的需求，该设备结构适用于直径为 15.2 毫米的钢绞线穿索作业，主要研究内容有：(1)根据桥梁施工过程中对穿索设备的需求，制定出设备的总体设计方案；(2)针对桥梁施工过程中的作业要求与穿索作业的技术指标，对自动穿索机的总体结构、传动系统，穿索机构等进行结构设计。主要包括自动穿索机的电机选型、制动系统选型、减速系...
