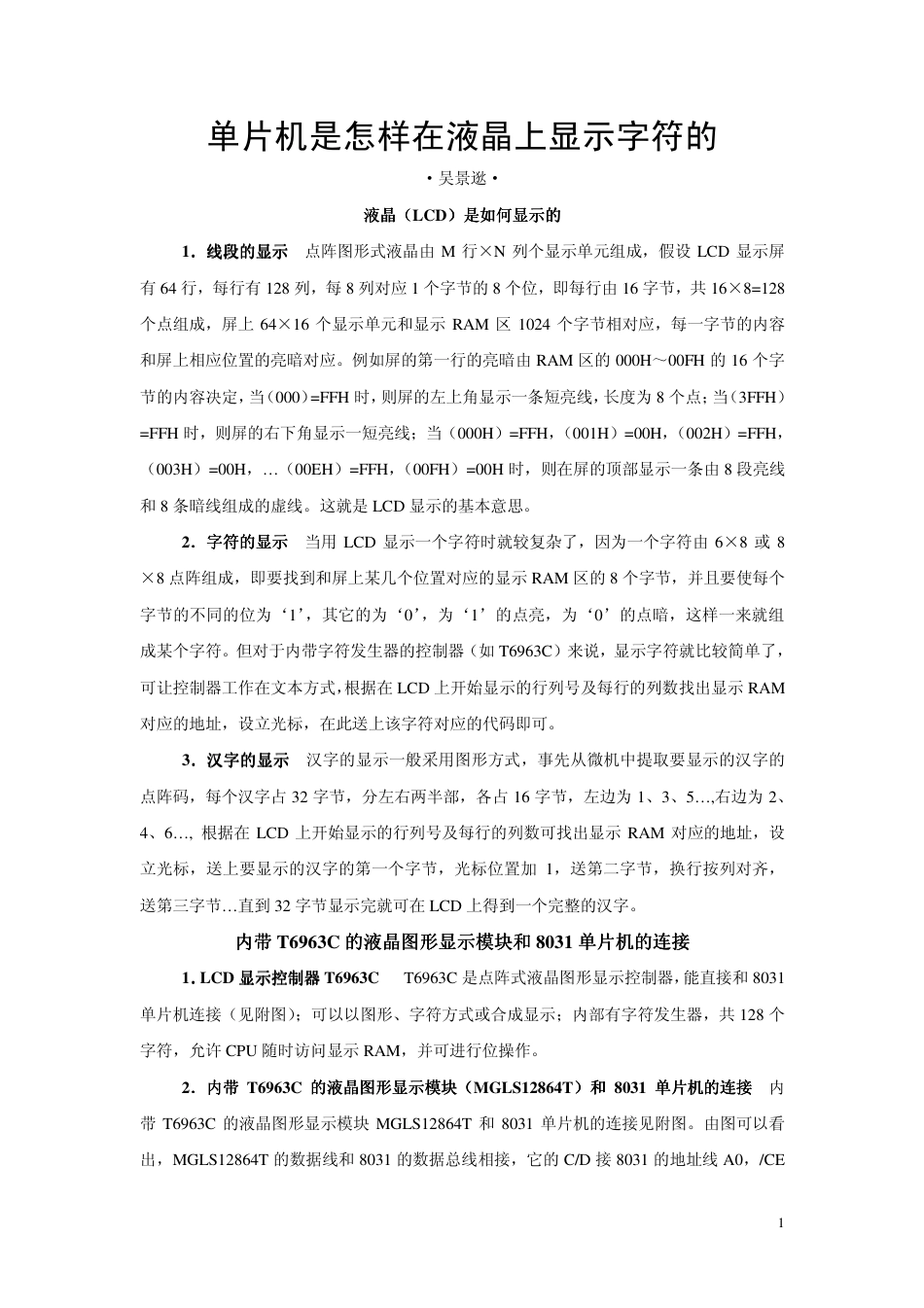

1单片机是怎样在液晶上显示字符的·吴景逖·液晶液晶液晶液晶（（（（LCD）是如何显示的）是如何显示的）是如何显示的）是如何显示的1．线段的显示．线段的显示．线段的显示．线段的显示 点阵图形式液晶由 M 行×N 列个显示单元组成，假设 LCD 显示屏有 64 行，每行有 128 列，每 8 列对应 1 个字节的 8 个位，即每行由 16 字节，共 16×8=128个点组成，屏上 64×16 个显示单元和显示 RAM 区 1024 个字节相对应，每一字节的内容和屏上相应位置的亮暗对应。例如屏的第一行的亮暗由 RAM 区的 000H～00FH 的 16 个字节的内容决定，当（000）...
