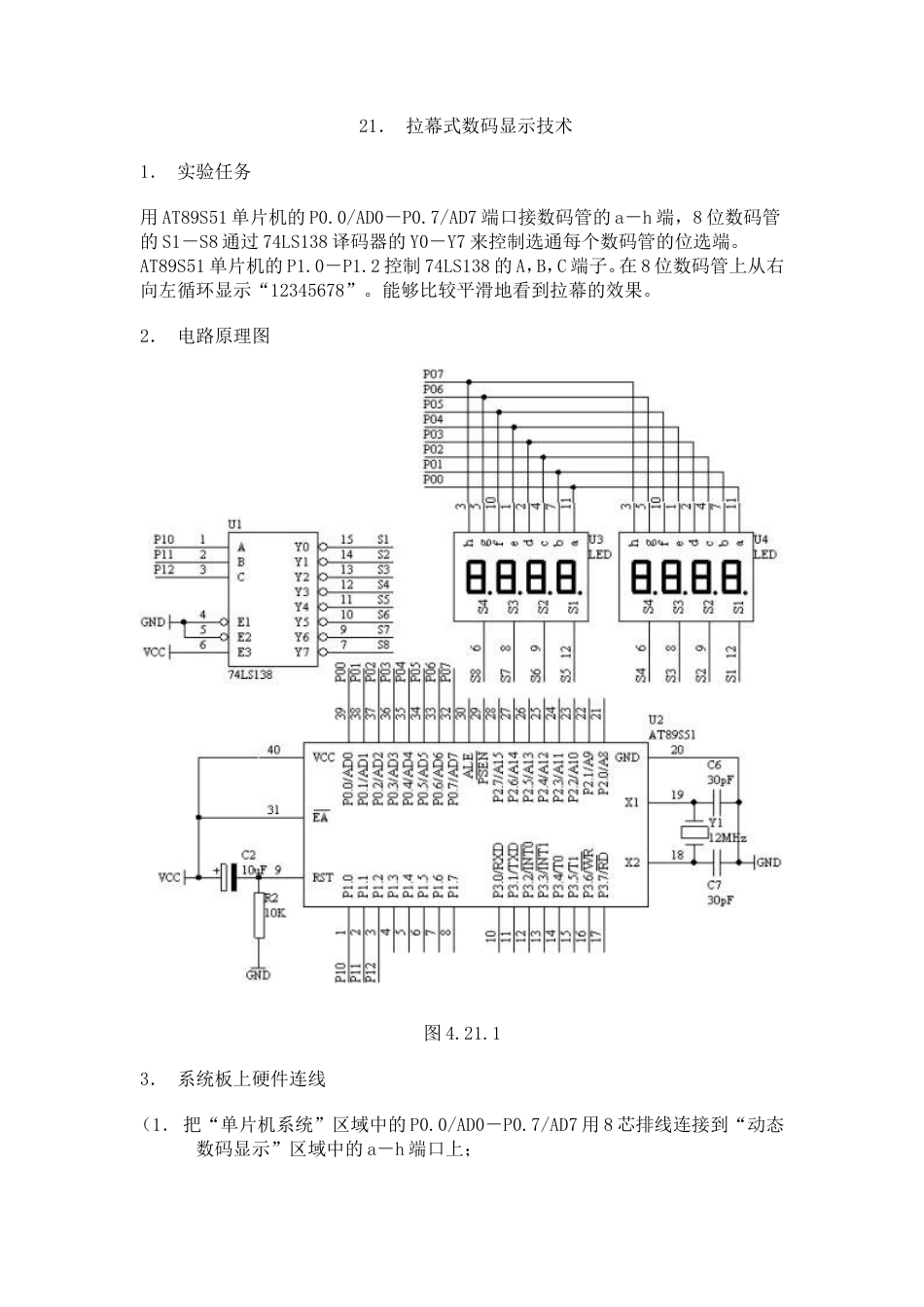

21． 拉幕式数码显示技术 1． 实验任务 用 AT89S51 单片机的 P0.0/AD0－P0.7/AD7 端口接数码管的 a－h 端，8 位数码管的 S1－S8 通过 74LS138 译码器的 Y0－Y7 来控制选通每个数码管的位选端。AT89S51 单片机的 P1.0－P1.2 控制 74LS138 的 A，B，C 端子。在 8 位数码管上从右向左循环显示“12345678”。能够比较平滑地看到拉幕的效果。 2． 电路原理图 图 4.21.1 3． 系统板上硬件连线 （1． 把“单片机系统”区域中的 P0.0/AD0－P0.7/AD7 用 8 芯排线连接到“动态数码显示”区域中的 a－h 端口上； （2． 把“三八译码模块...
