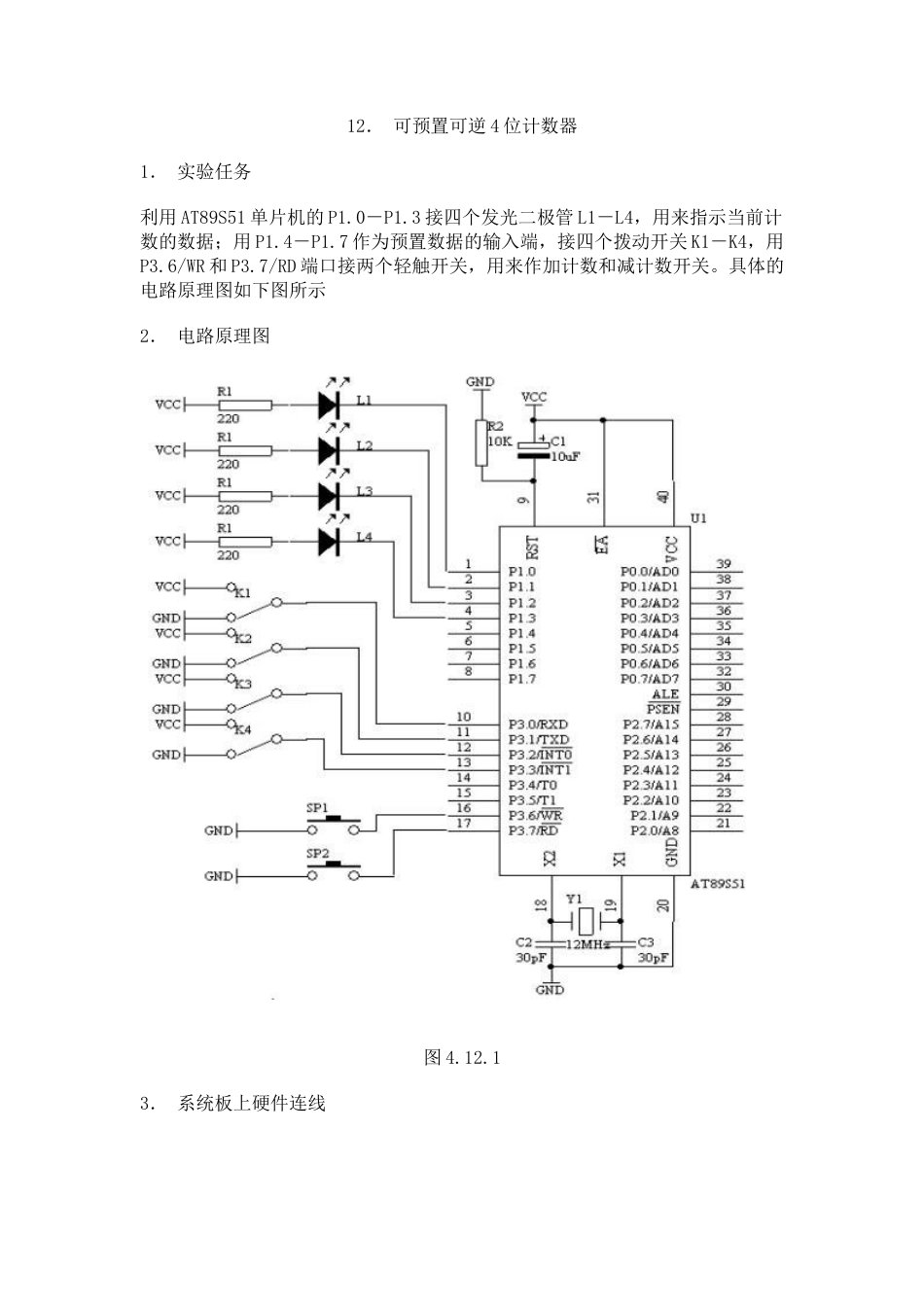

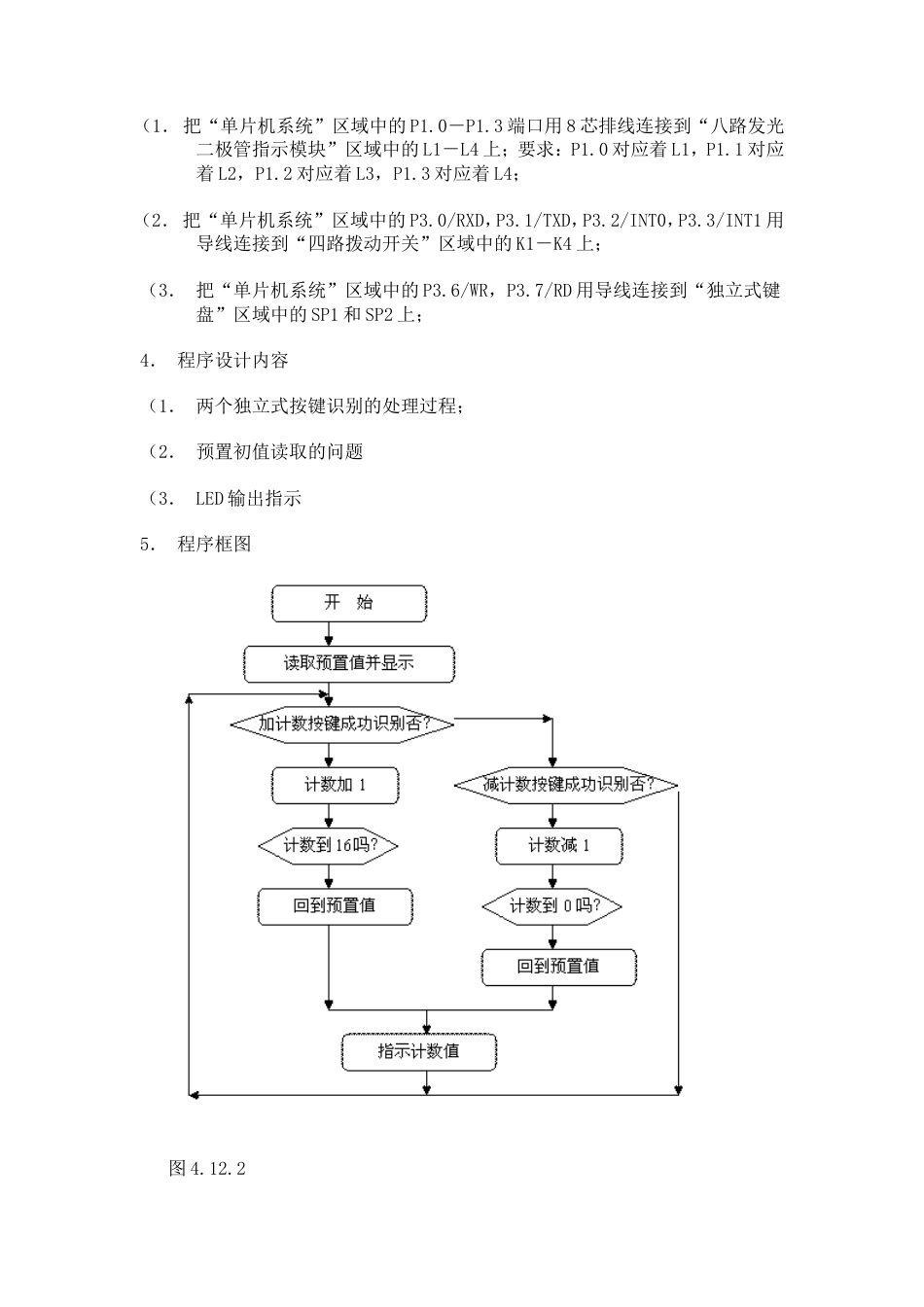

12．可预置可逆 4 位计数器 1．实验任务利用 AT89S51 单片机的 P1.0－P1.3 接四个发光二极管 L1－L4，用来指示当前计数的数据；用 P1.4－P1.7 作为预置数据的输入端，接四个拨动开关 K1－K4，用P3.6/WR 和 P3.7/RD 端口接两个轻触开关，用来作加计数和减计数开关。具体的电路原理图如下图所示 2．电路原理图图 4.12.1 3．系统板上硬件连线（1．把“单片机系统”区域中的 P1.0－P1.3 端口用 8 芯排线连接到“八路发光二极管指示模块”区域中的 L1－L4 上；要求：P1.0 对应着 L1，P1.1 对应着 L2，P1.2 对应着 L3，P1.3 对...
