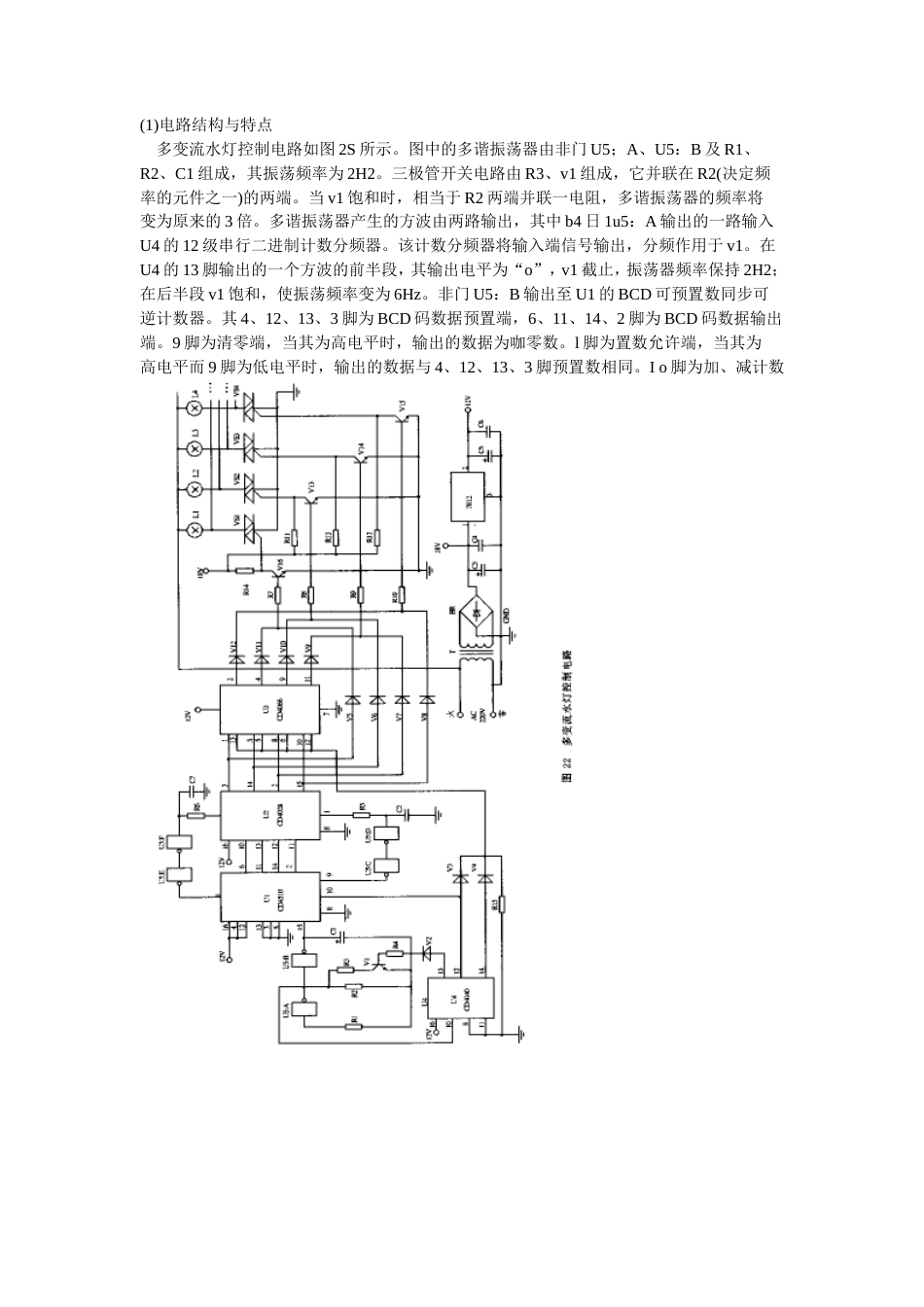

(1)电路结构与特点 多变流水灯控制电路如图 2S 所示。图中的多谐振荡器由非门 U5；A、U5：B 及 R1、R2、C1 组成，其振荡频率为 2H2。三极管开关电路由 R3、v1 组成，它并联在 R2(决定频率的元件之一)的两端。当 v1 饱和时，相当于 R2 两端并联一电阻，多谐振荡器的频率将变为原来的 3 倍。多谐振荡器产生的方波由两路输出，其中 b4 日 1u5：A 输出的一路输入U4 的 12 级串行二进制计数分频器。该计数分频器将输入端信号输出，分频作用于 v1。在U4 的 13 脚输出的一个方波的前半段，其输出电平为“o”，v1 截止，振荡器频率保持 2H2；在后...
