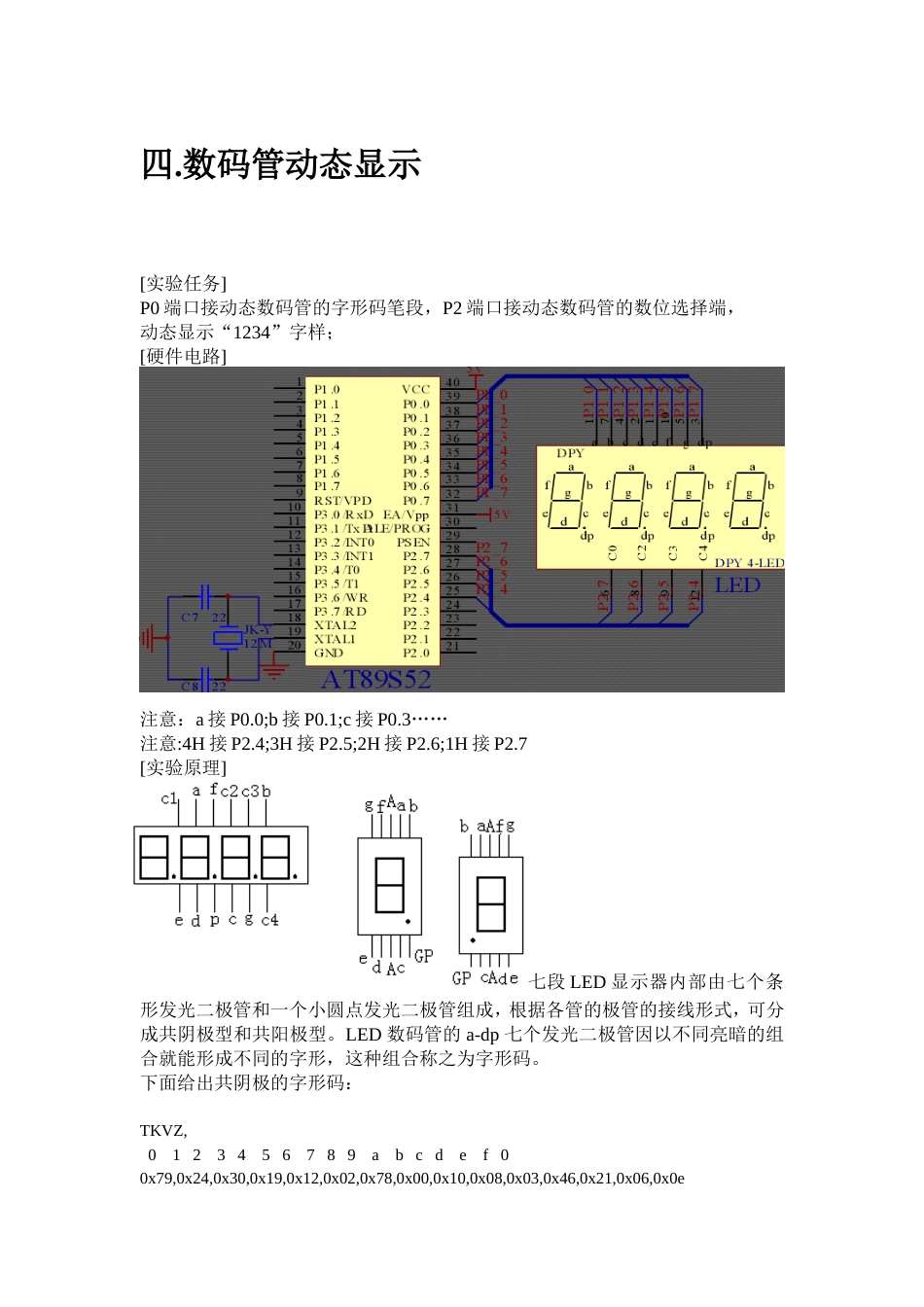

四.数码管动态显示[实验任务]P0 端口接动态数码管的字形码笔段，P2 端口接动态数码管的数位选择端，动态显示“1234”字样；[硬件电路]注意：a 接 P0.0;b 接 P0.1;c 接 P0.3……注意:4H 接 P2.4;3H 接 P2.5;2H 接 P2.6;1H 接 P2.7[实验原理] 七段 LED 显示器内部由七个条形发光二极管和一个小圆点发光二极管组成，根据各管的极管的接线形式，可分成共阴极型和共阳极型。LED 数码管的 a-dp 七个发光二极管因以不同亮暗的组合就能形成不同的字形，这种组合称之为字形码。下面给出共阴极的字形码：TKVZ,0 1 2 3 4 5 6 7 8 9 a b c d e ...
