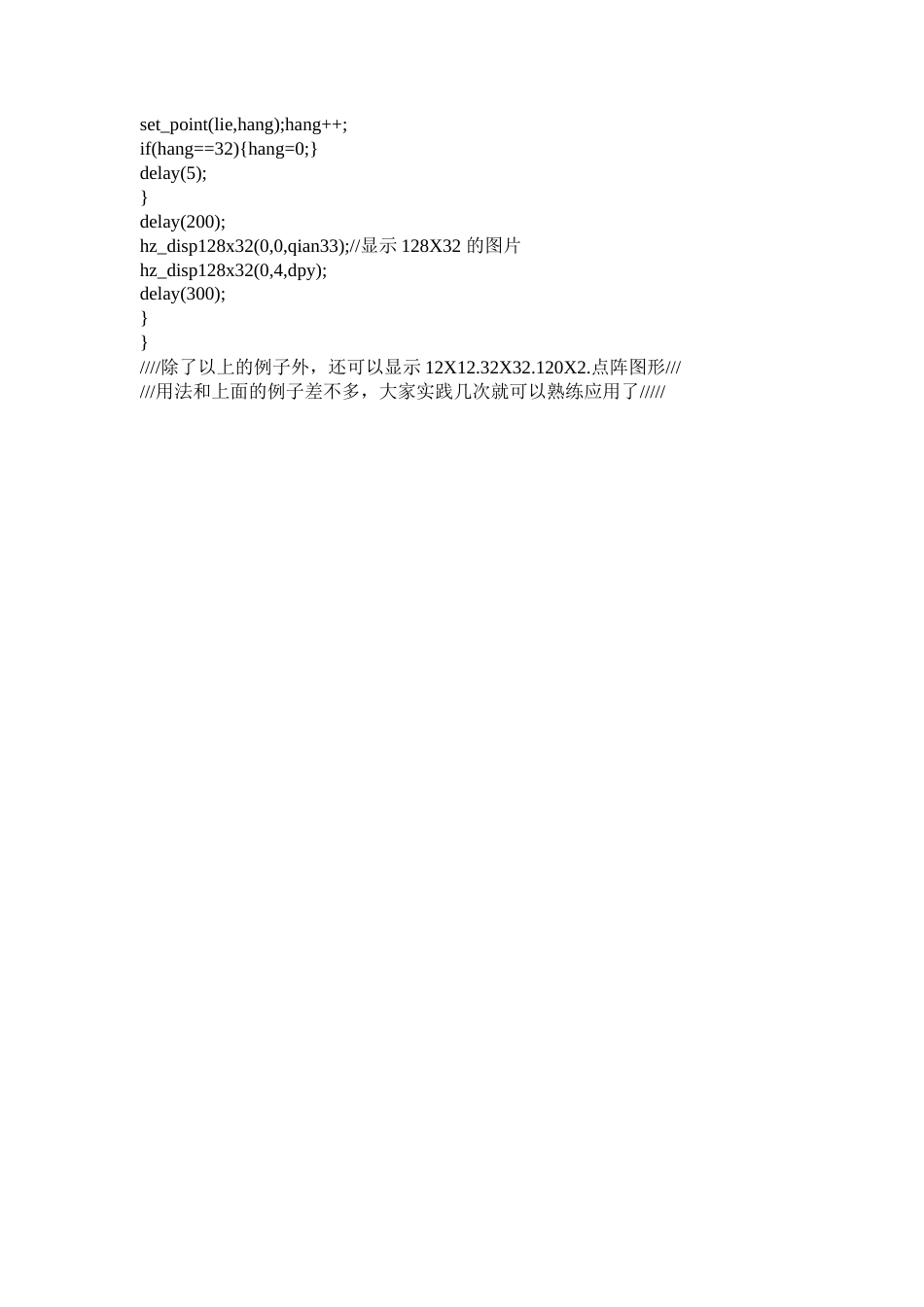

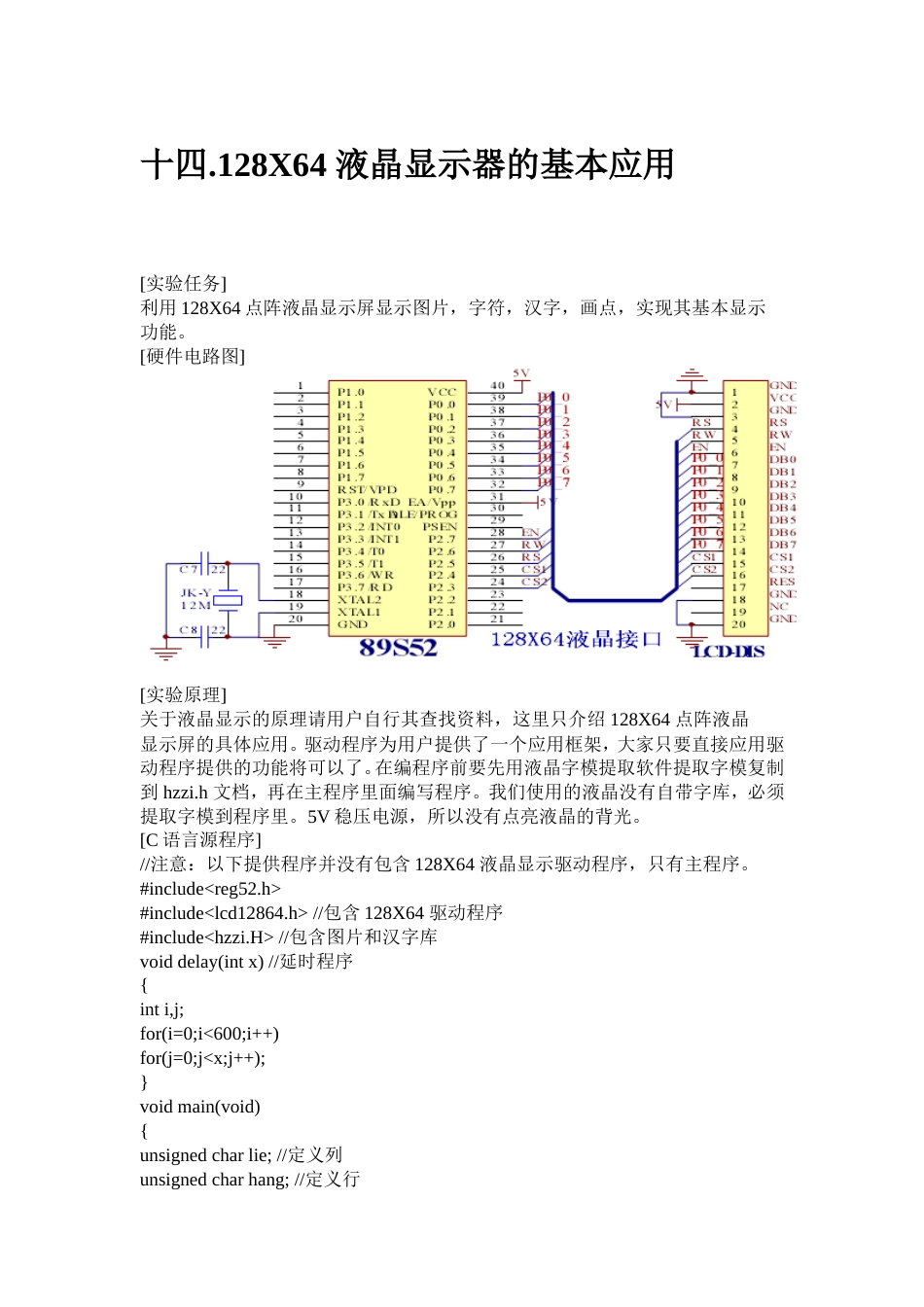

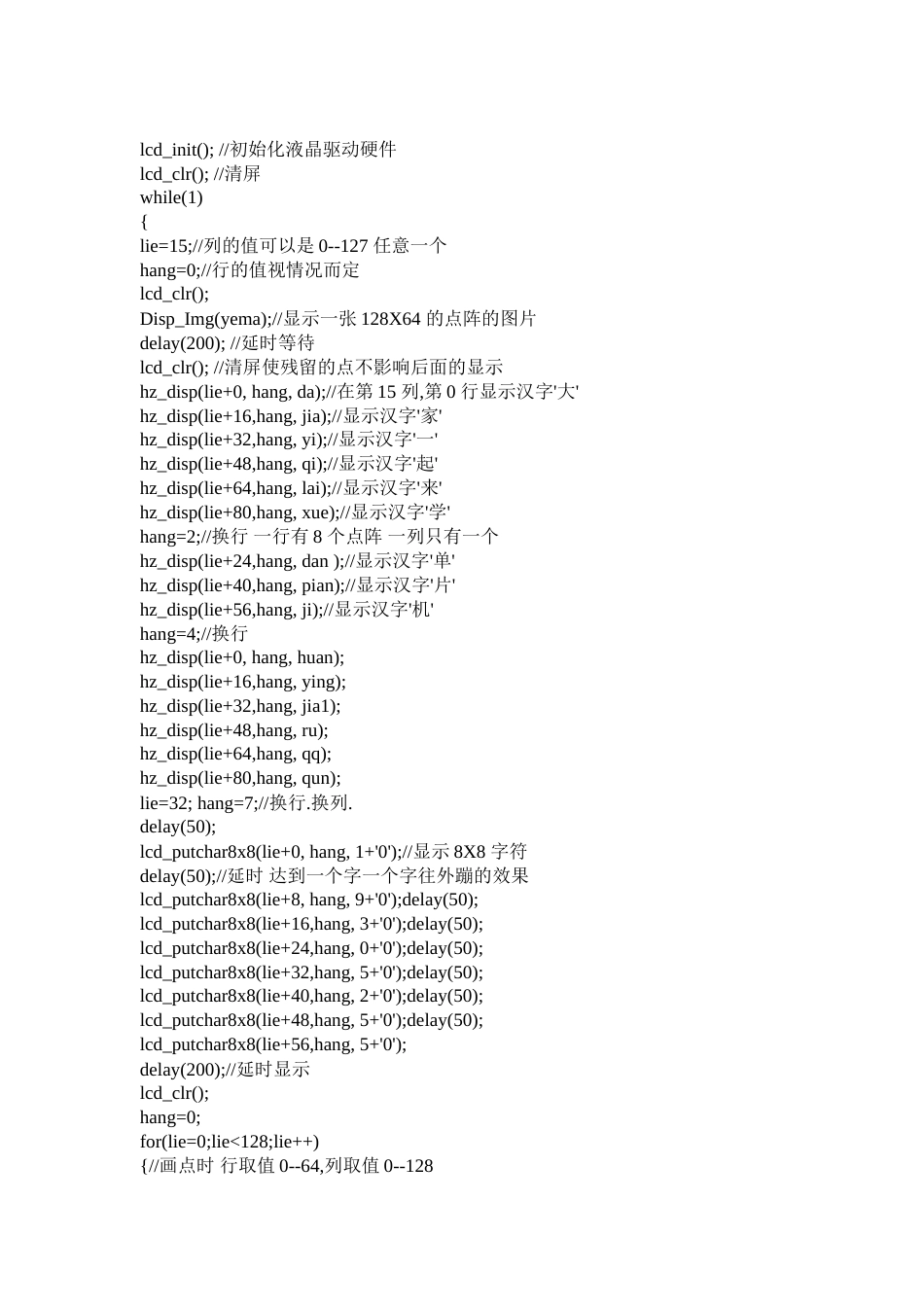

十四.128X64 液晶显示器的基本应用[实验任务]利用 128X64 点阵液晶显示屏显示图片，字符，汉字，画点，实现其基本显示功能。[硬件电路图][实验原理]关于液晶显示的原理请用户自行其查找资料，这里只介绍 128X64 点阵液晶显示屏的具体应用。驱动程序为用户提供了一个应用框架，大家只要直接应用驱动程序提供的功能将可以了。在编程序前要先用液晶字模提取软件提取字模复制到 hzzi.h 文档，再在主程序里面编写程序。我们使用的液晶没有自带字库，必须提取字模到程序里。5V 稳压电源，所以没有点亮液晶的背光。[C 语言源程序]//注意：以下提供程序并没有包含 128X...
