24年WP本科化学工程工艺 Bi2SeO5包覆NCM811正极材料的电化学性能研究定稿-约15441字符.docx原创

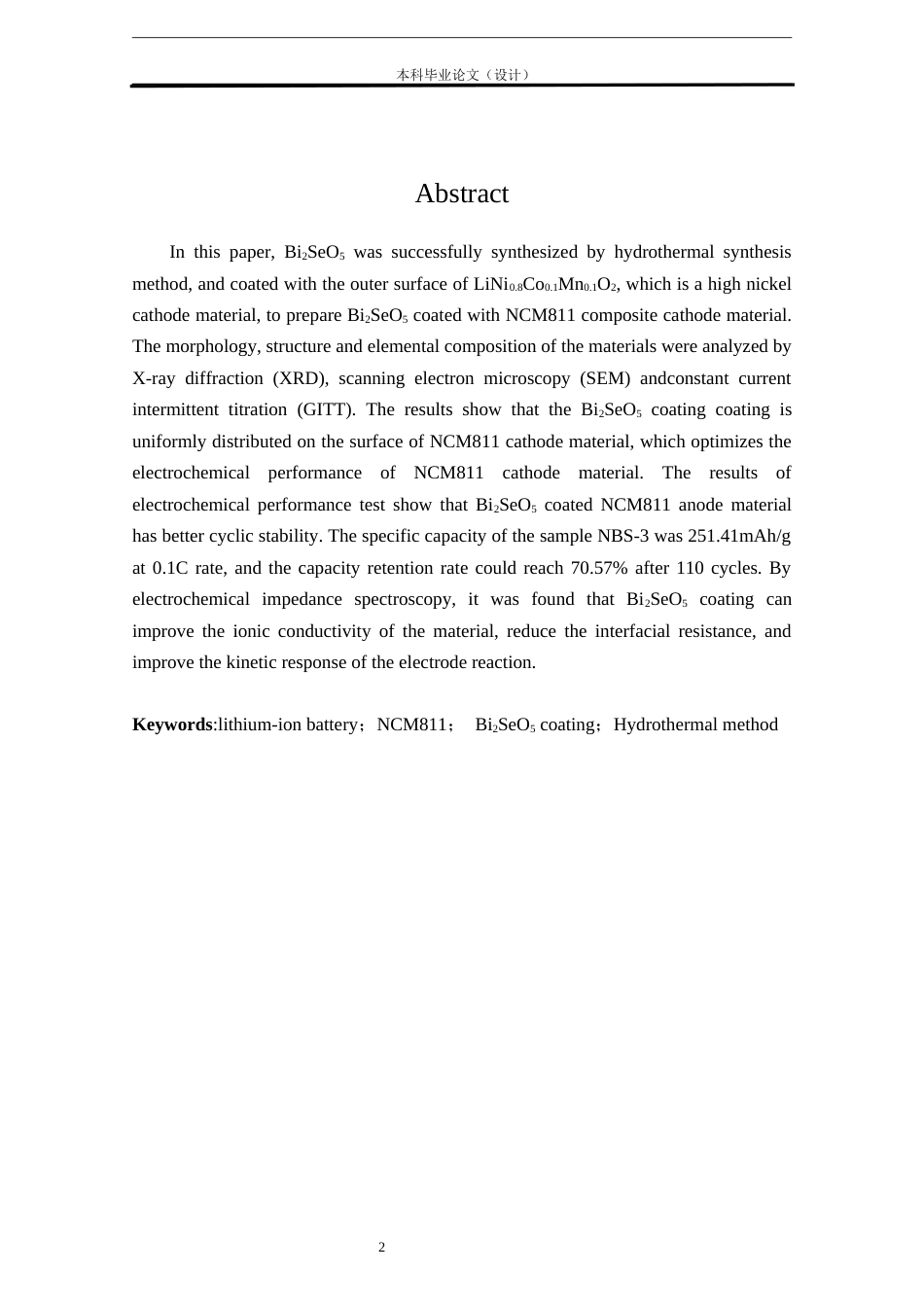

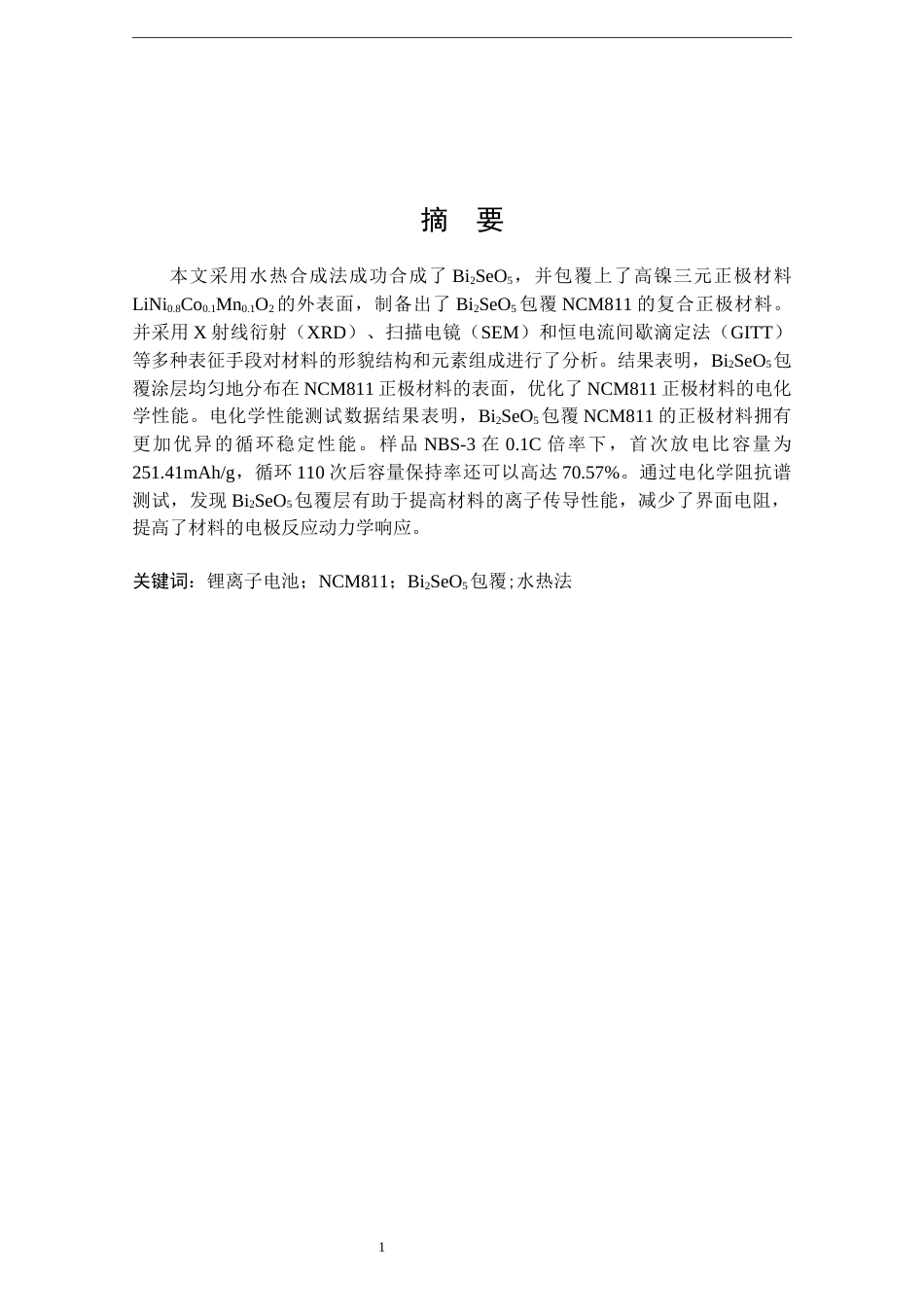

1摘 要本文采用水热合成法成功合成了 Bi2SeO5，并包覆上了高镍三元正极材料LiNi0.8Co0.1Mn0.1O2 的外表面，制备出了 Bi2SeO5 包覆 NCM811 的复合正极材料。并采用 X 射线衍射（XRD）、扫描电镜（SEM）和恒电流间歇滴定法（GITT）等多种表征手段对材料的形貌结构和元素组成进行了分析。结果表明，Bi2SeO5包覆涂层均匀地分布在 NCM811 正极材料的表面，优化了 NCM811 正极材料的电化学性能。电化学性能测试数据结果表明，Bi2SeO5包覆 NCM811 的正极材料拥有更加优异的循环稳定性能。样品 NBS-3 在 0.1C 倍率下，首次放电比容量为251.41mAh/g，循环 110...
