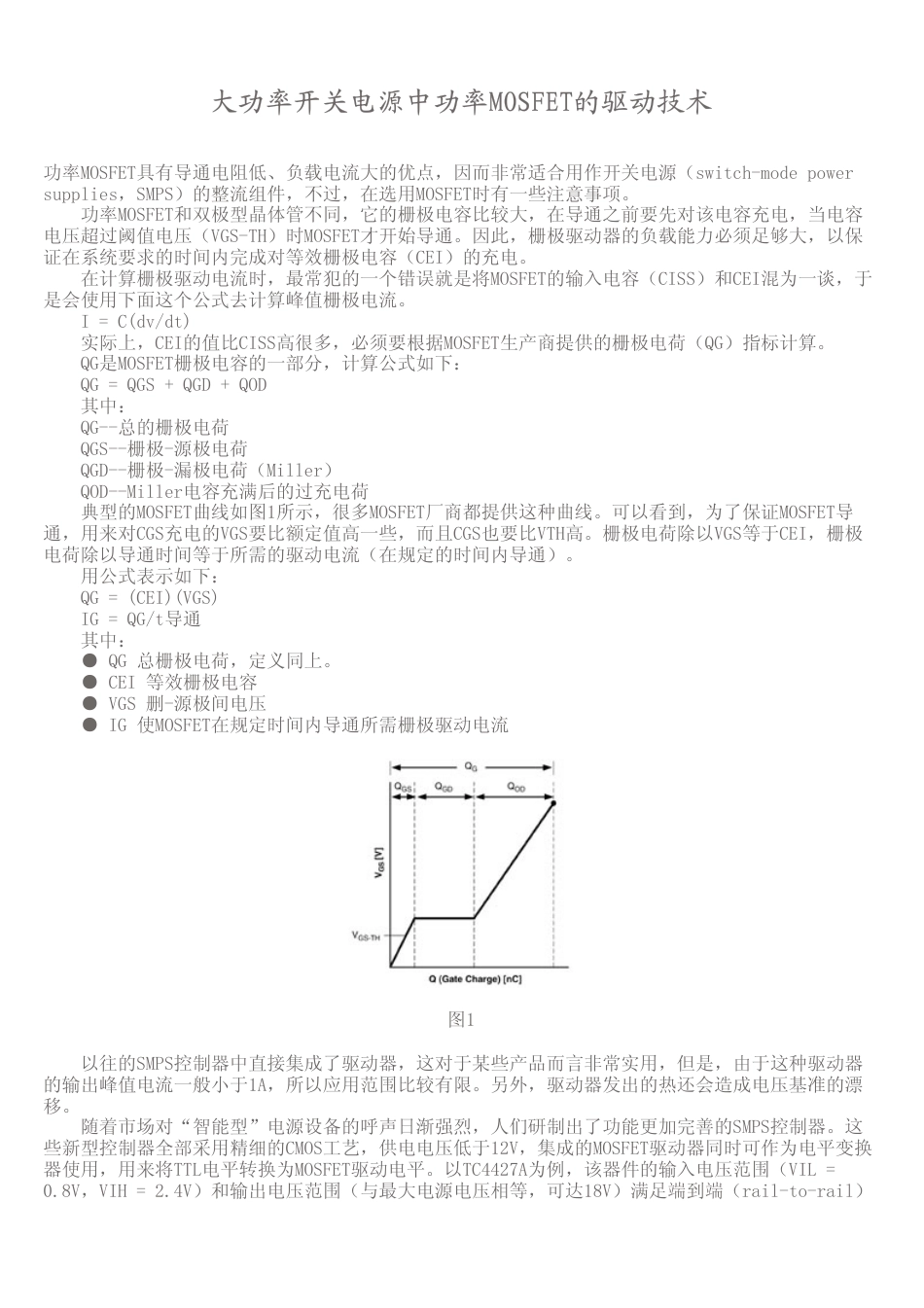

大功率开关电源中功率MOSFET的驱动技术 功率MOSFET具有导通电阻低、负载电流大的优点，因而非常适合用作开关电源（switch-mode power supplies，SMPS）的整流组件，不过，在选用MOSFET时有一些注意事项。 功率MOSFET和双极型晶体管不同，它的栅极电容比较大，在导通之前要先对该电容充电，当电容电压超过阈值电压（VGS-TH）时MOSFET才开始导通。因此，栅极驱动器的负载能力必须足够大，以保证在系统要求的时间内完成对等效栅极电容（CEI）的充电。 在计算栅极驱动电流时，最常犯的一个错误就是将MOSFET的输入电容（CISS）和CEI混为一谈，于是会使用下面这个公式去计...
