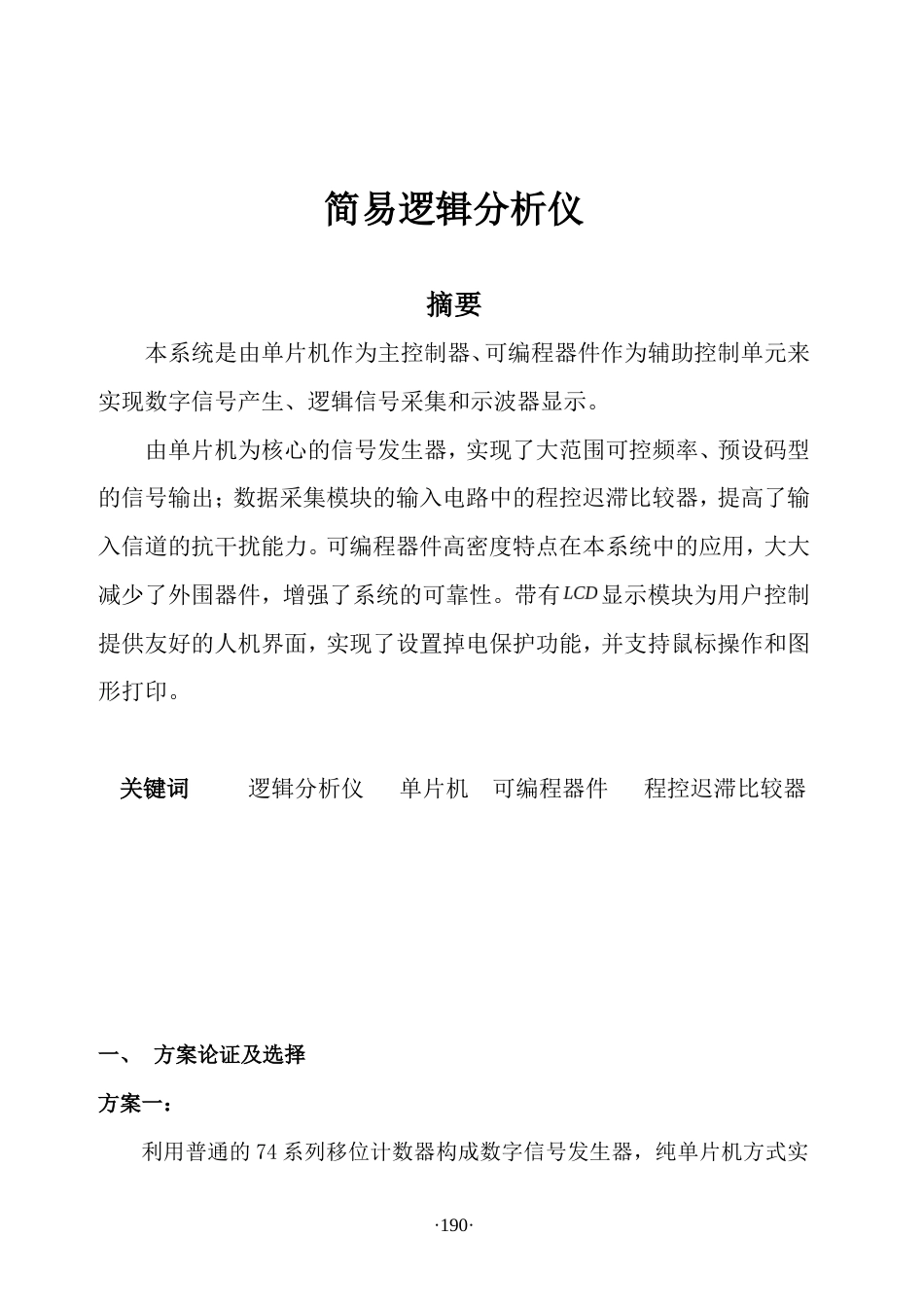

简易逻辑分析仪摘要本系统是由单片机作为主控制器、可编程器件作为辅助控制单元来实现数字信号产生、逻辑信号采集和示波器显示。由单片机为核心的信号发生器,实现了大范围可控频率、预设码型的信号输出;数据采集模块的输入电路中的程控迟滞比较器,提高了输入信道的抗干扰能力。可编程器件高密度特点在本系统中的应用,大大减少了外围器件,增强了系统的可靠性。带有显示模块为用户控制提供友好的人机界面,实现了设置掉电保护功能,并支持鼠标操作和图形打印。关键词 逻辑分析仪 单片机 可编程器件 程控迟滞比较器 一、 方案论证及选择方案一:利用普通的 74 ...
