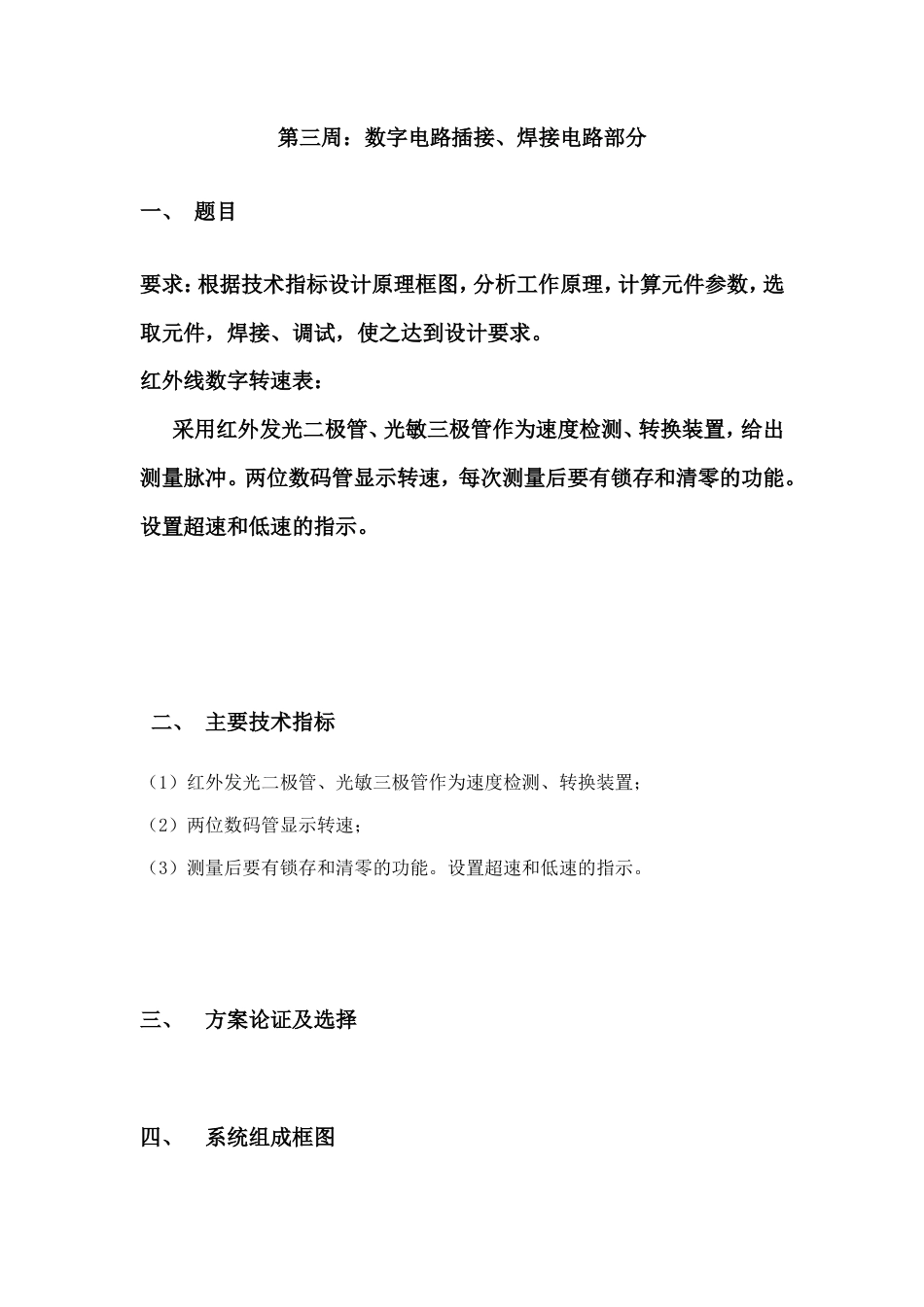

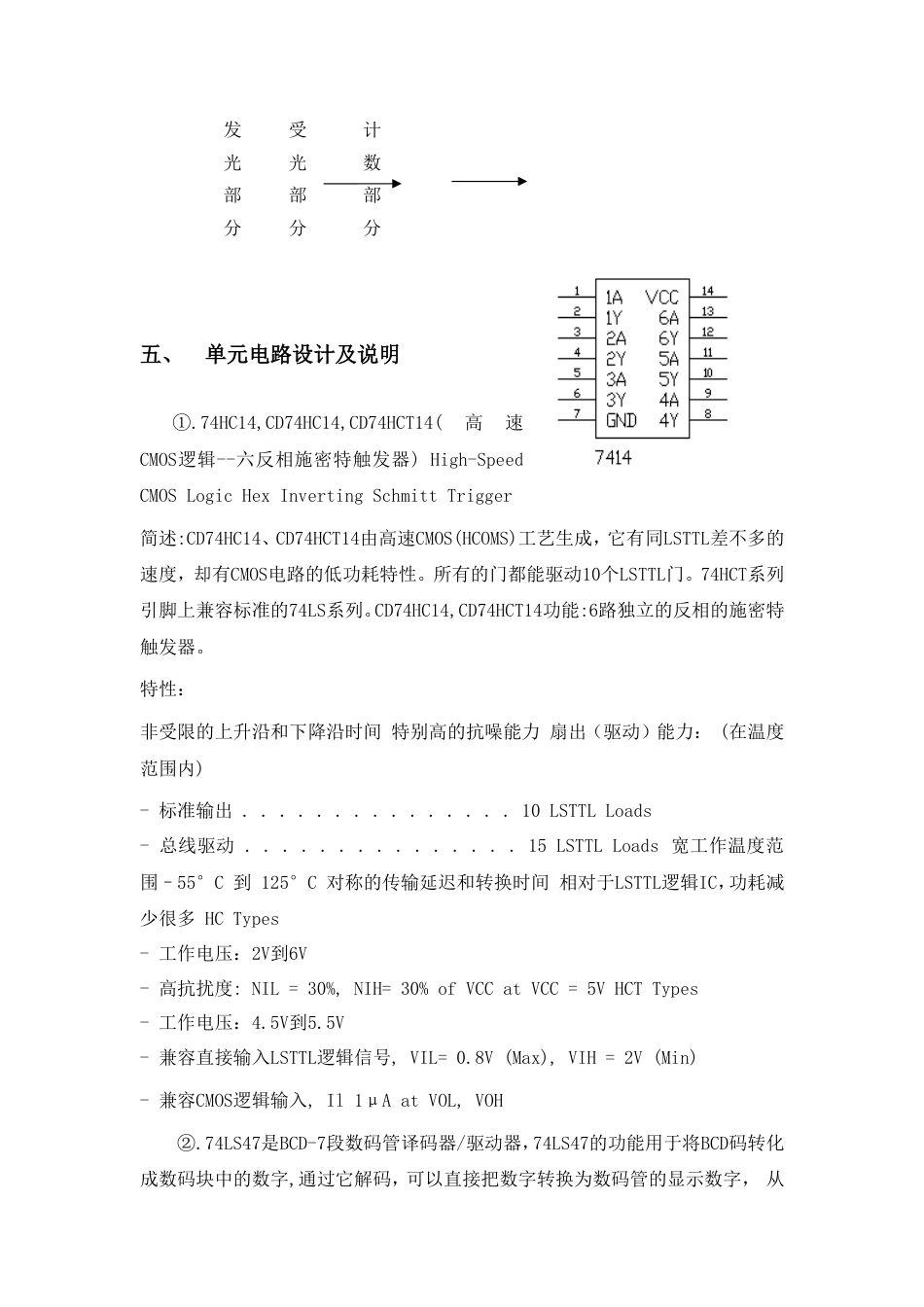

第三周：数字电路插接、焊接电路部分一、 题目要求：根据技术指标设计原理框图，分析工作原理，计算元件参数，选取元件，焊接、调试，使之达到设计要求。红外线数字转速表：采用红外发光二极管、光敏三极管作为速度检测、转换装置，给出测量脉冲。两位数码管显示转速，每次测量后要有锁存和清零的功能。设置超速和低速的指示。 二、 主要技术指标（1）红外发光二极管、光敏三极管作为速度检测、转换装置；（2）两位数码管显示转速；（3）测量后要有锁存和清零的功能。设置超速和低速的指示。三、 方案论证及选择四、 系统组成框图五、 单元电路设计及说明①.74HC14...
