26年WP无机非金属材料工程 含钛炮泥显微结构演变及性能研究13.29-AI3.68全日(13810字).docx

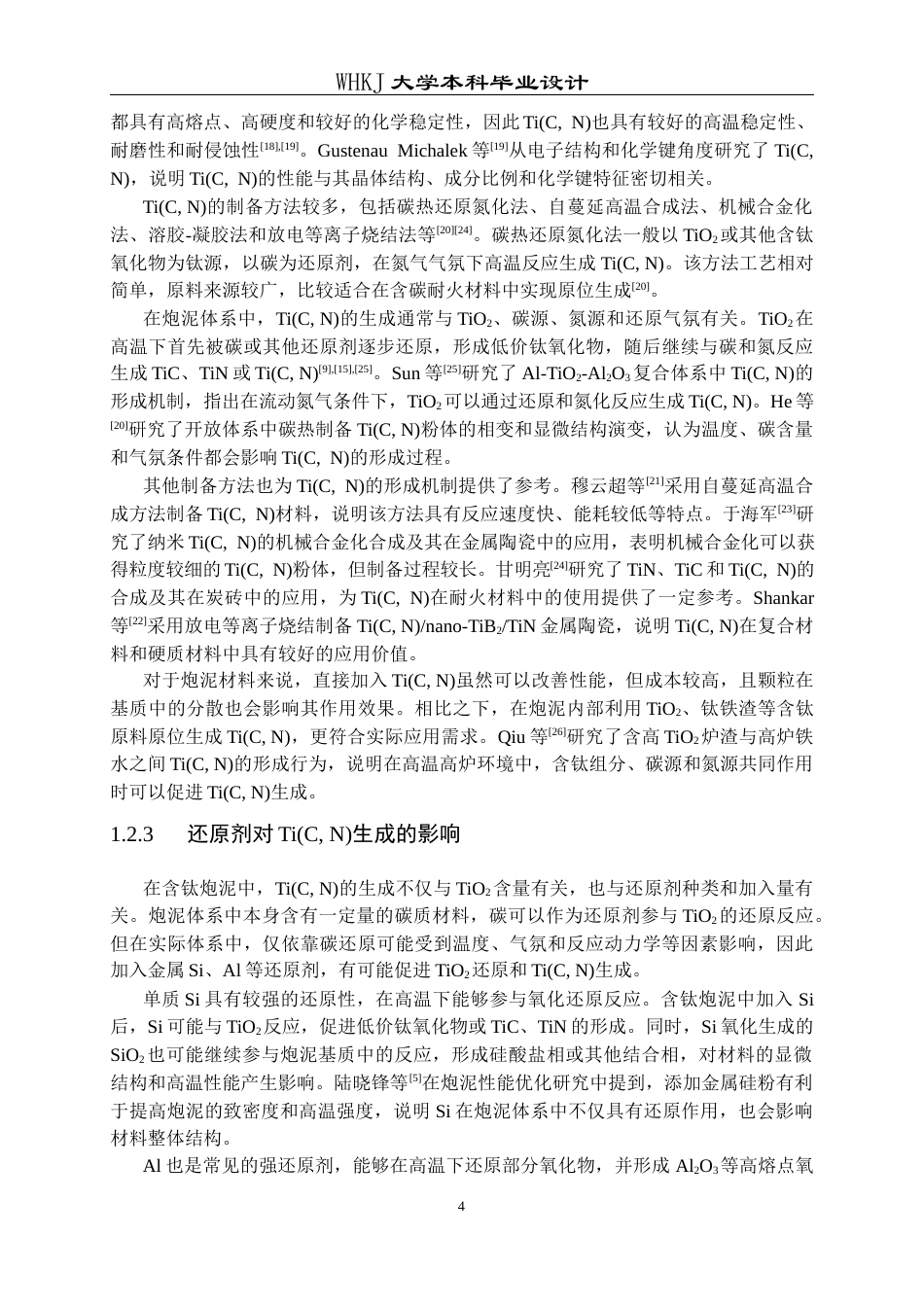

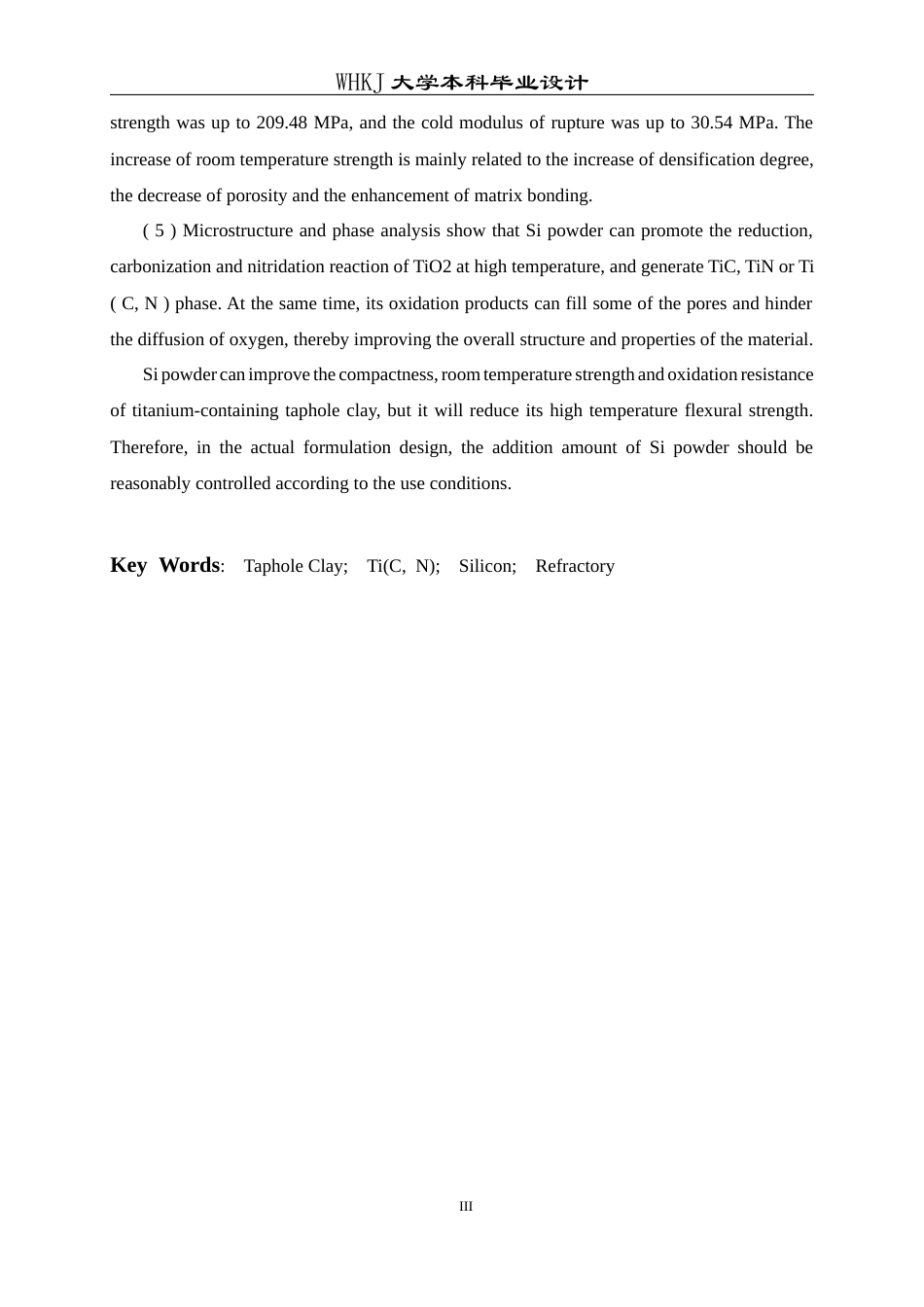

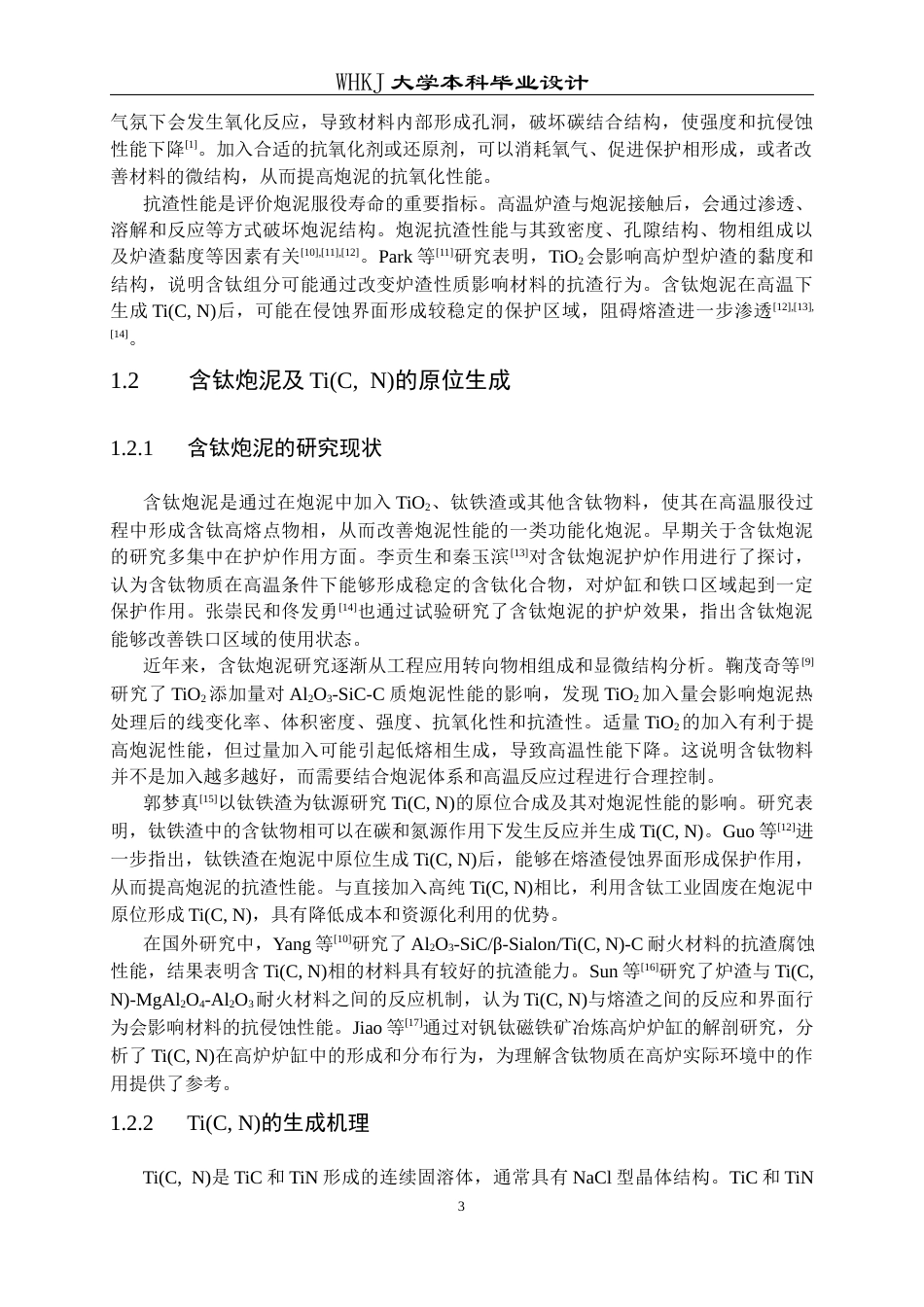

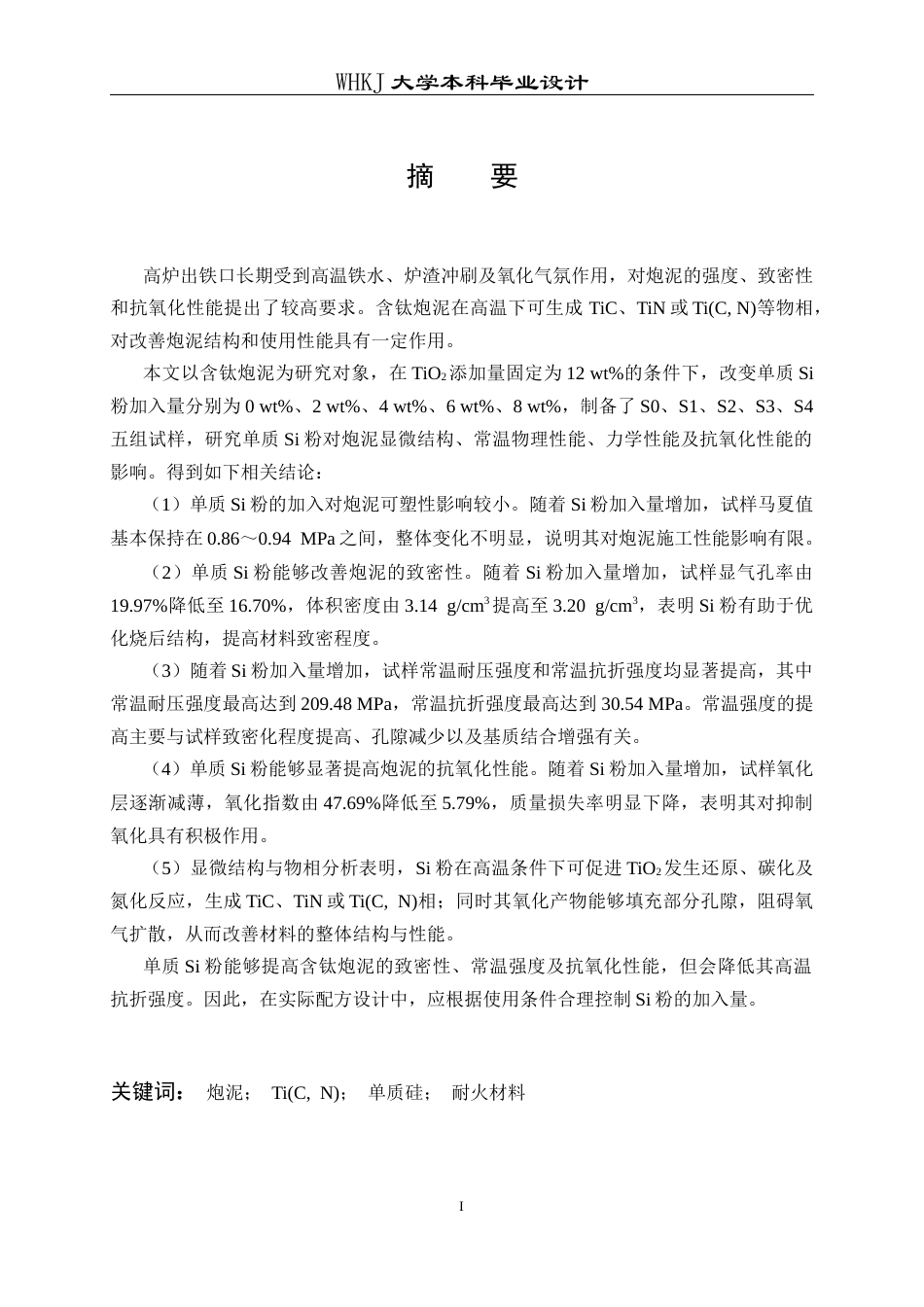

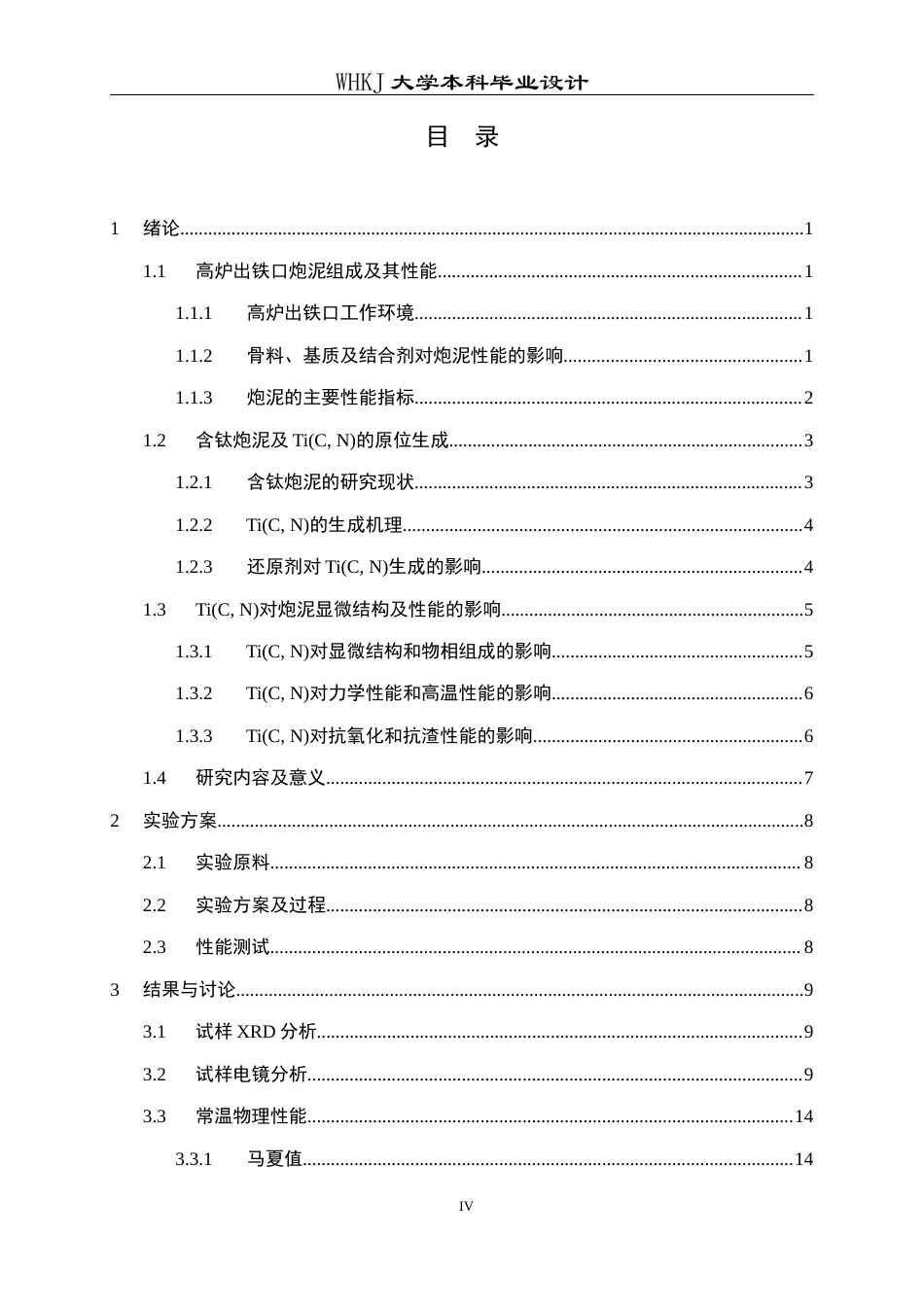

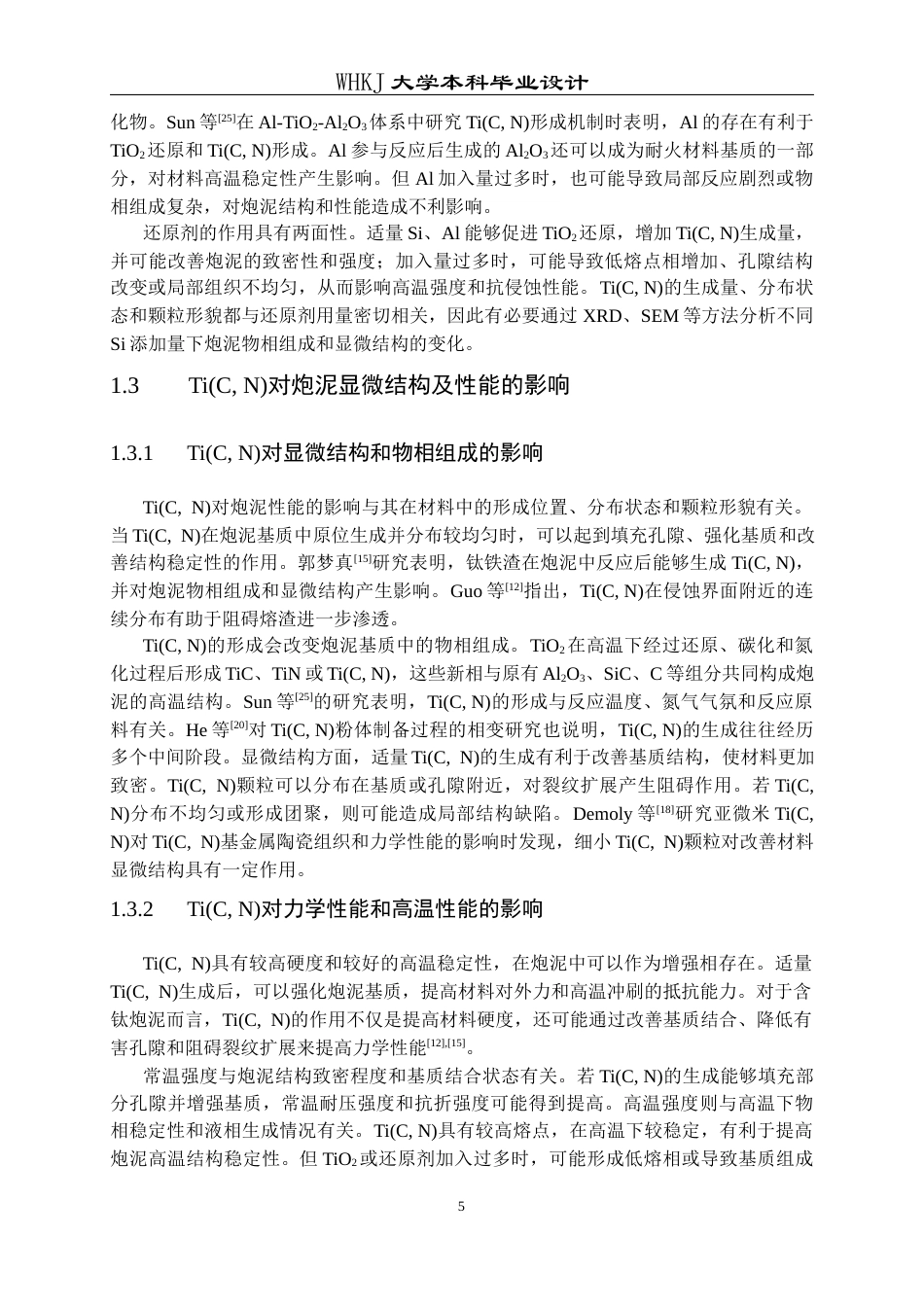

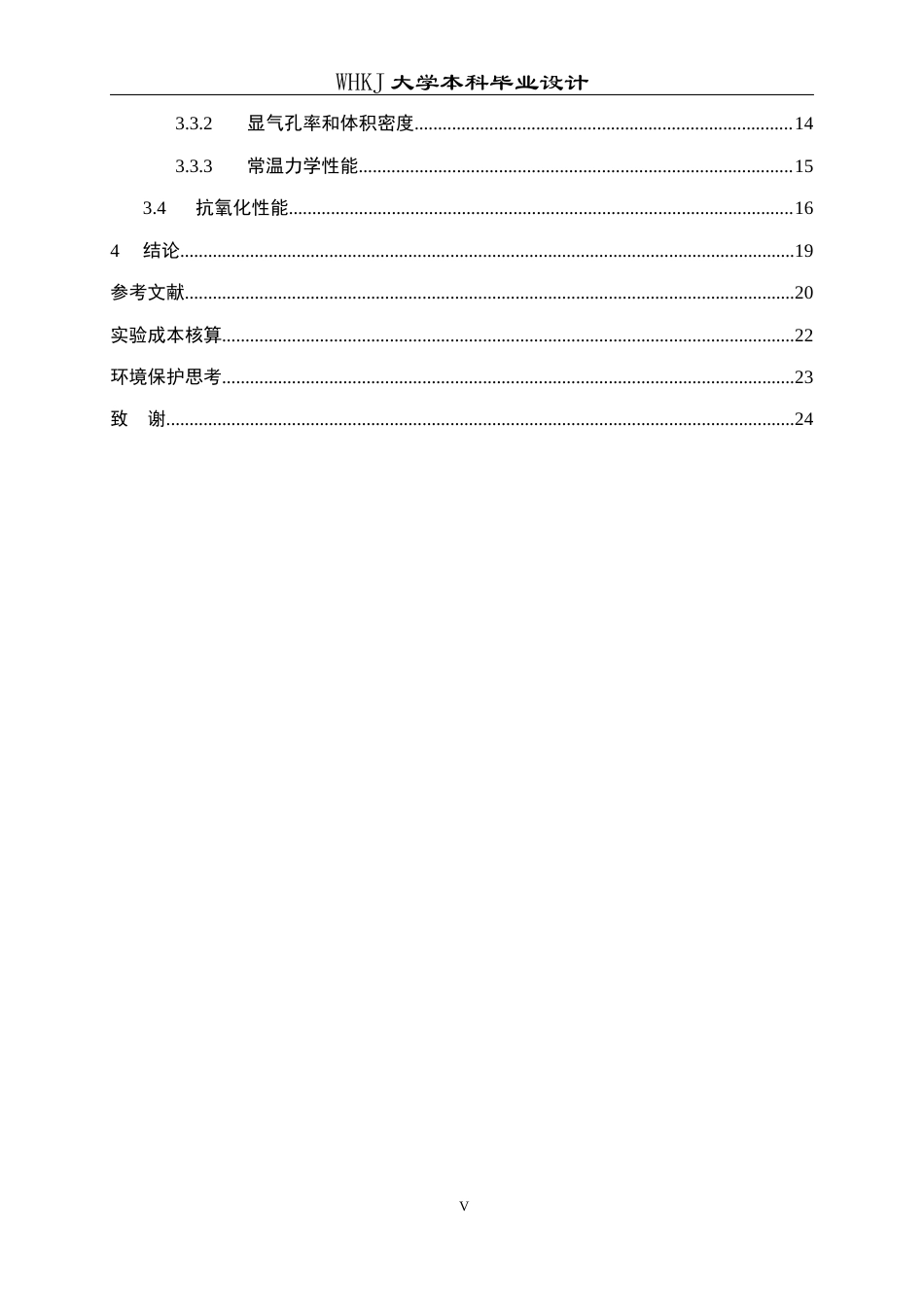

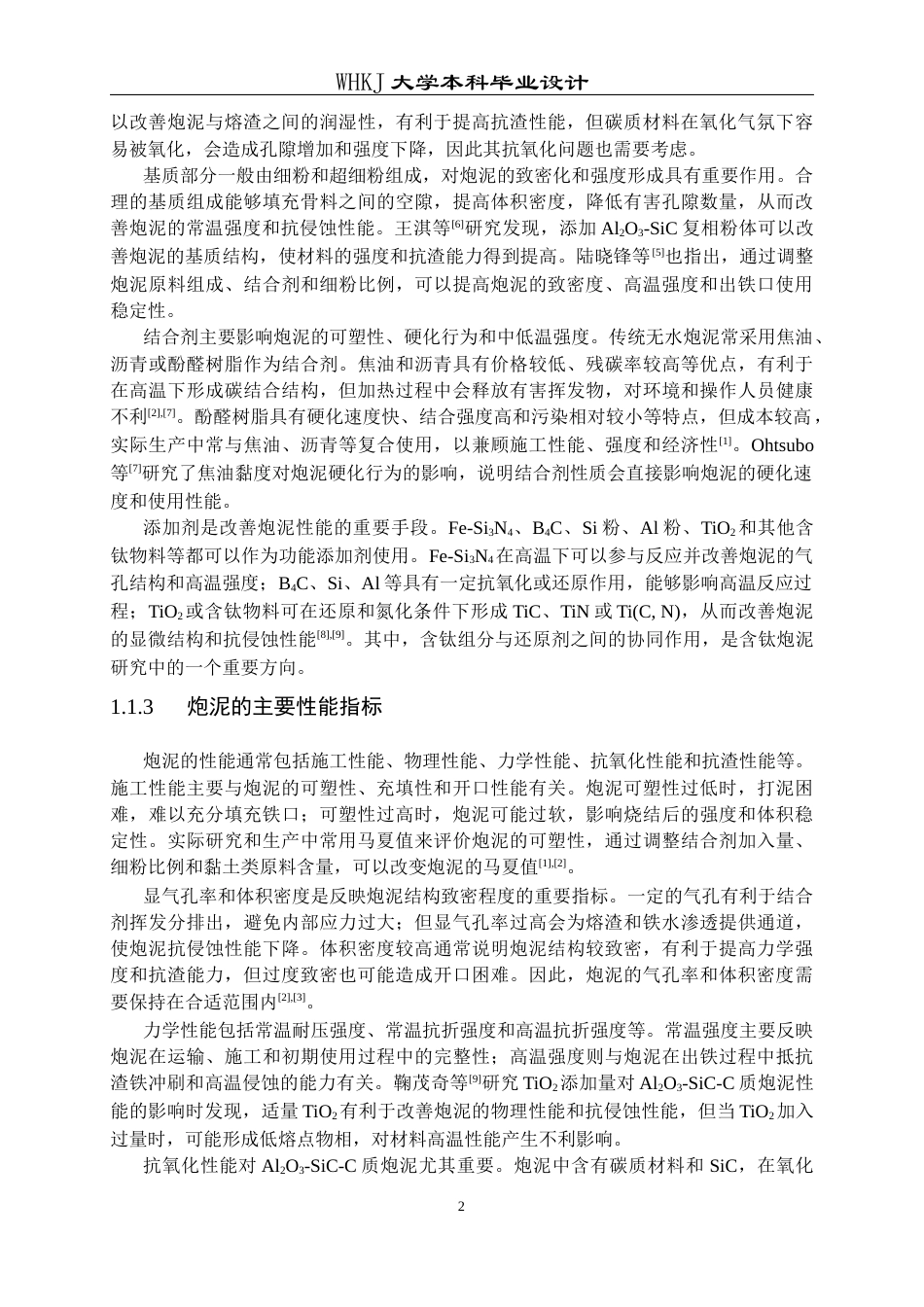

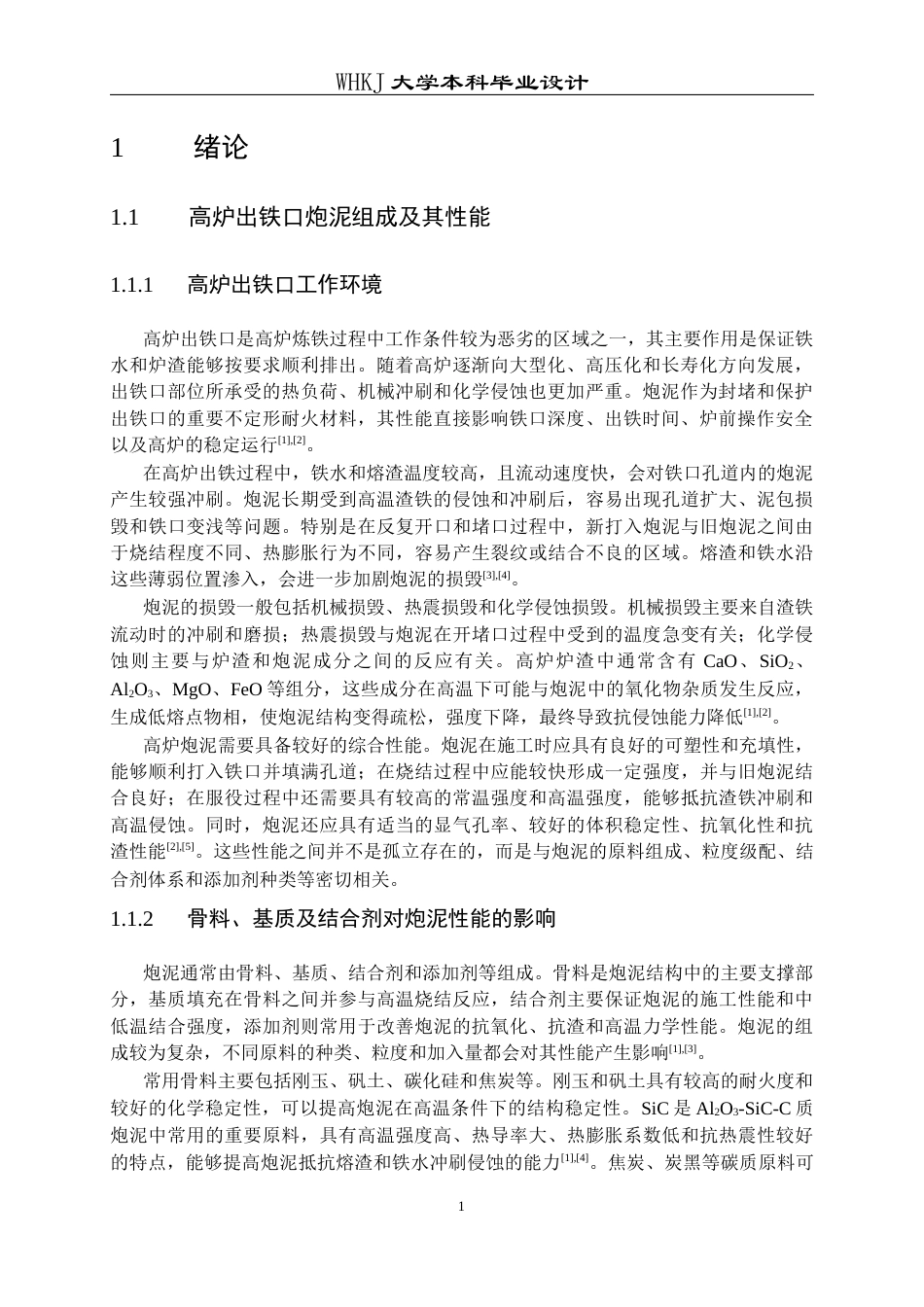

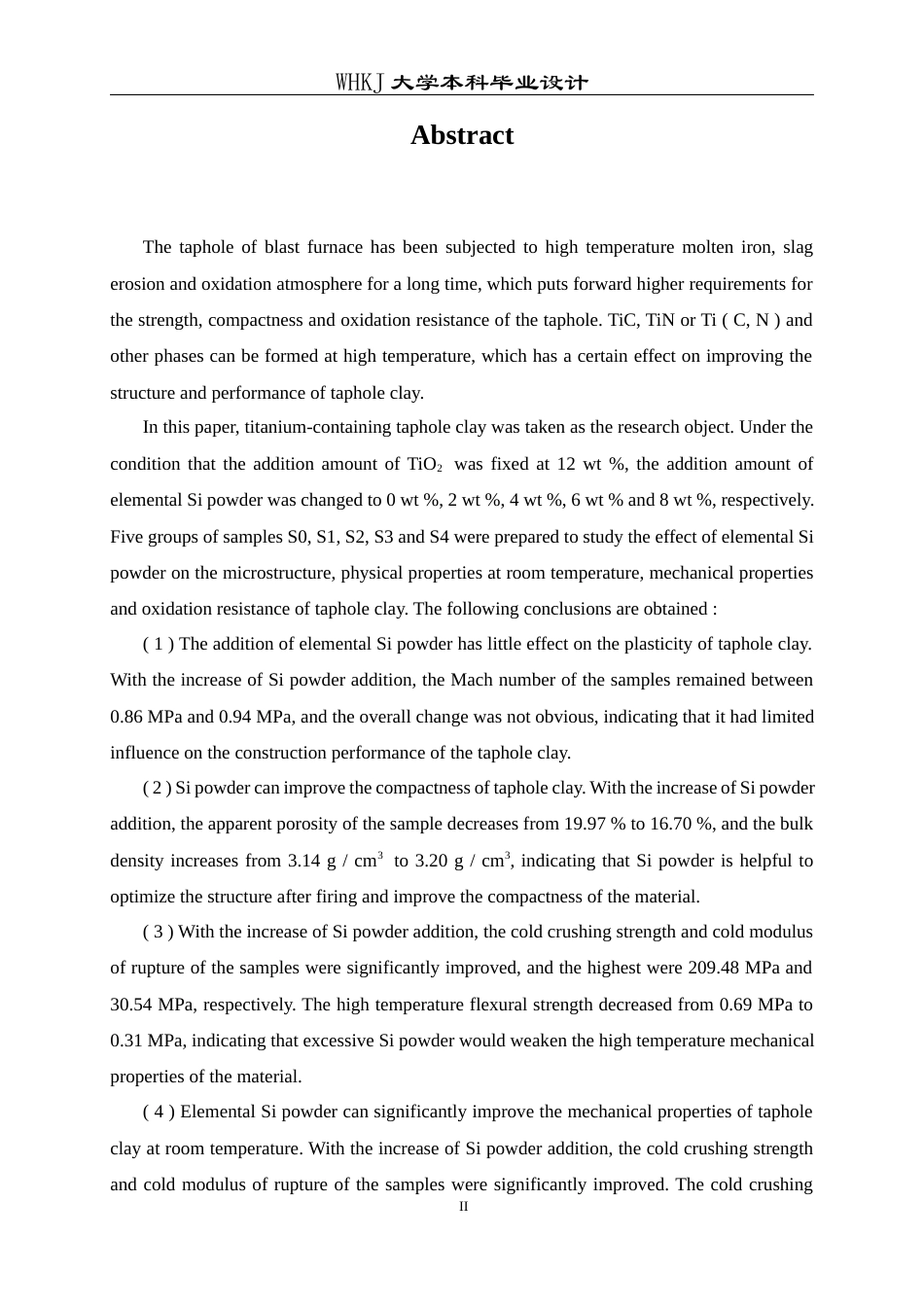

IWHKJ 大学本科毕业设计摘 要高炉出铁口长期受到高温铁水、炉渣冲刷及氧化气氛作用，对炮泥的强度、致密性和抗氧化性能提出了较高要求。含钛炮泥在高温下可生成 TiC、TiN 或 Ti(C, N)等物相，对改善炮泥结构和使用性能具有一定作用。本文以含钛炮泥为研究对象，在 TiO2添加量固定为 12 wt%的条件下，改变单质 Si粉加入量分别为 0 wt%、2 wt%、4 wt%、6 wt%、8 wt%，制备了 S0、S1、S2、S3、S4五组试样，研究单质 Si 粉对炮泥显微结构、常温物理性能、力学性能及抗氧化性能的影响。得到如下相关结论：（1）单质 Si 粉的加入对炮泥可塑性影响较小。随...
