26年WP机械工程 森吉米尔轧机上工作辊系统设计及分析17.7-AI8.78_1全日(16466字).docx

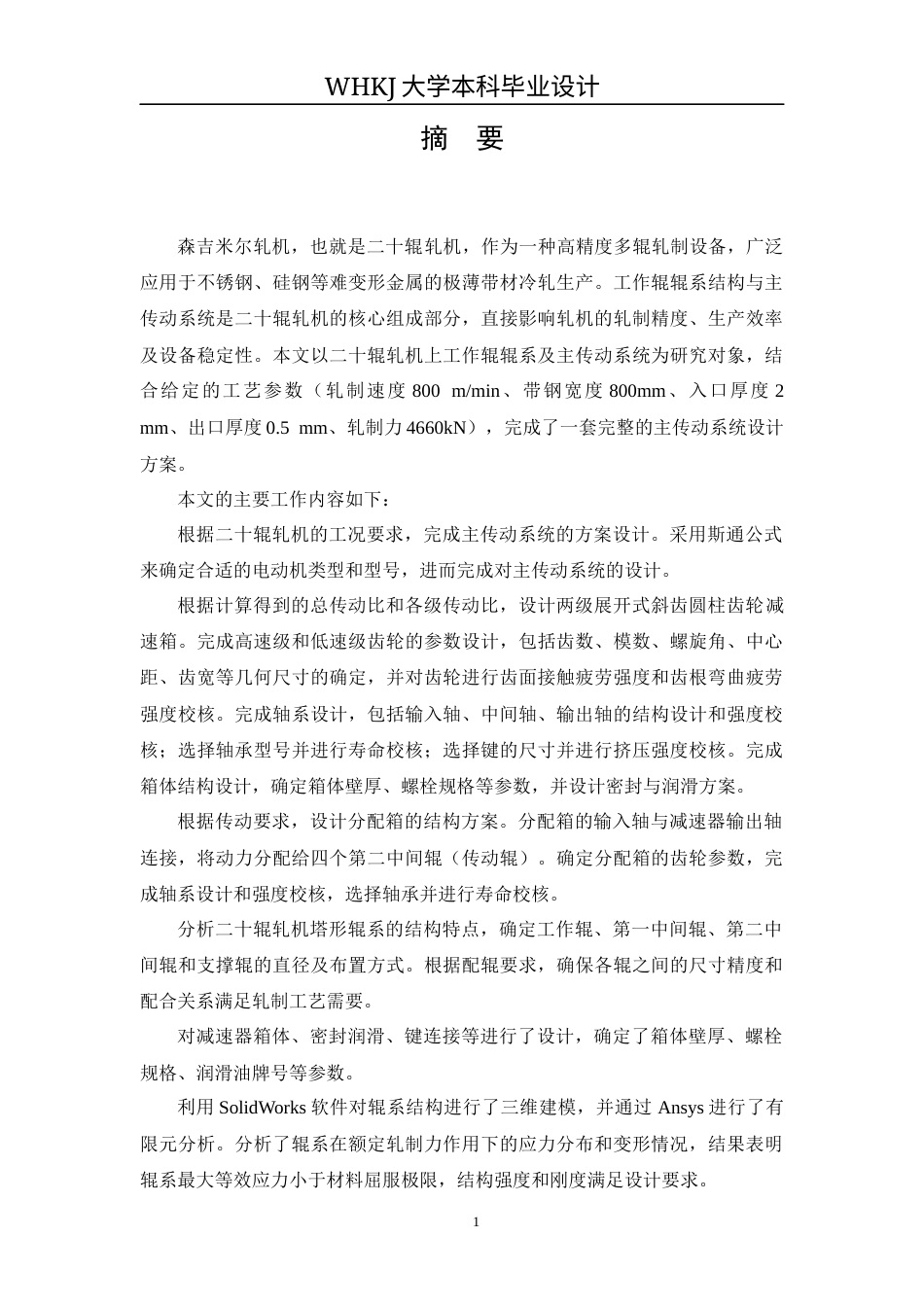

WHKJ 大学本科毕业设计1摘 要森吉米尔轧机，也就是二十辊轧机，作为一种高精度多辊轧制设备，广泛应用于不锈钢、硅钢等难变形金属的极薄带材冷轧生产。工作辊辊系结构与主传动系统是二十辊轧机的核心组成部分，直接影响轧机的轧制精度、生产效率及设备稳定性。本文以二十辊轧机上工作辊辊系及主传动系统为研究对象，结合给定的工艺参数（轧制速度 800 m/min、带钢宽度 800mm、入口厚度 2 mm、出口厚度 0.5 mm、轧制力 4660kN），完成了一套完整的主传动系统设计方案。本文的主要工作内容如下：根据二十辊轧机的工况要求，完成主传动系统的方案设计。采用斯通公...
