26年WP无机非金属材料工程钛尾矿基相变储热材料的设计7.92-AI9.28-约15885字符-全日制.pdf

下载文档加入资源篮

阅读 0
格式 pdf
大小 2.23 MB
约28页
2026-09-18
评论
收藏
赞(0)
海报
分享
微信扫码分享或点击分享到
QQ空间
QQ好友
新浪微博
复制链接
分享赚佣金
举报

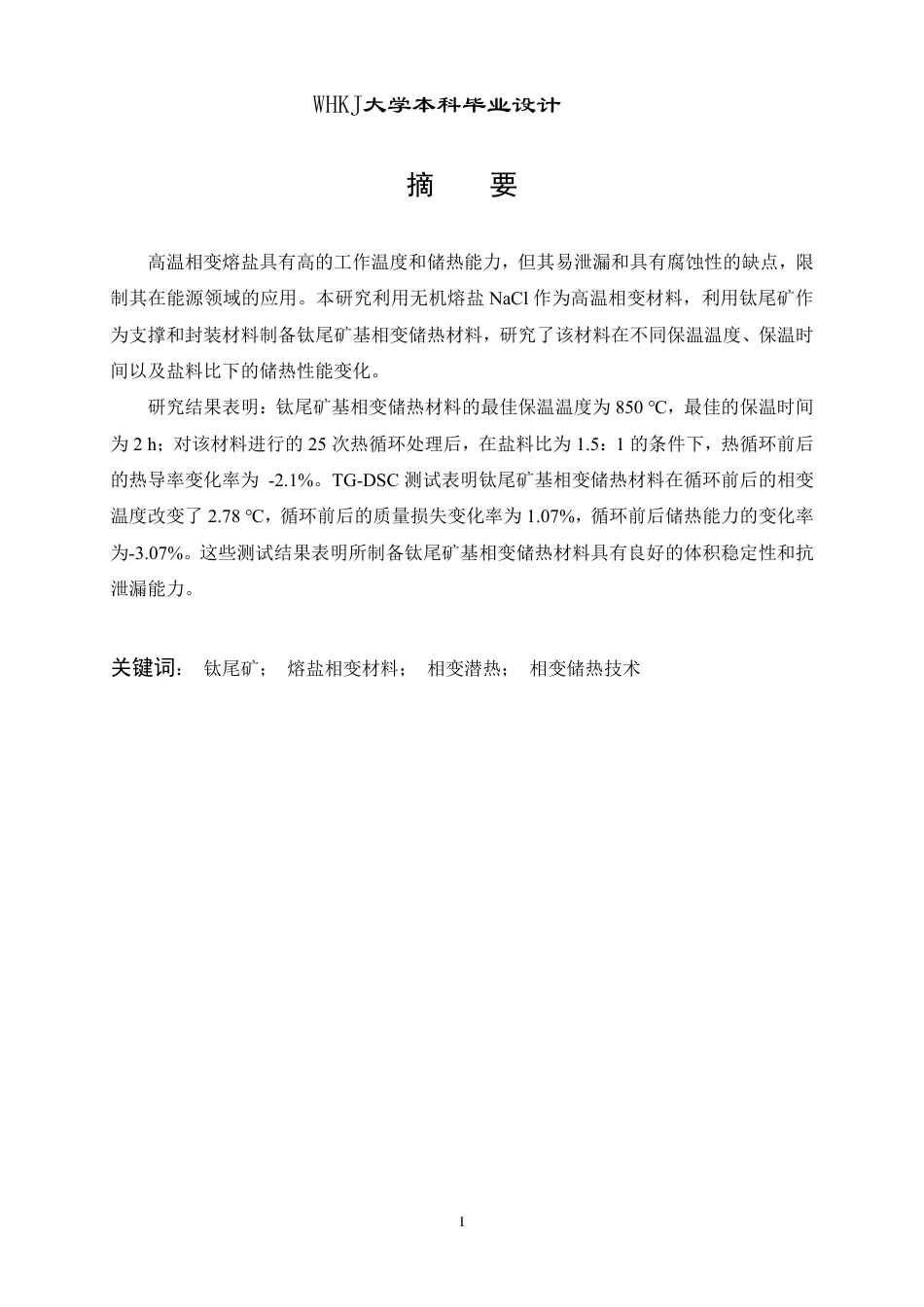

26年WP无机非金属材料工程钛尾矿基相变储热材料的设计7.92-AI9.28-约15885字符-全日制.pdf_第1页

1/28页

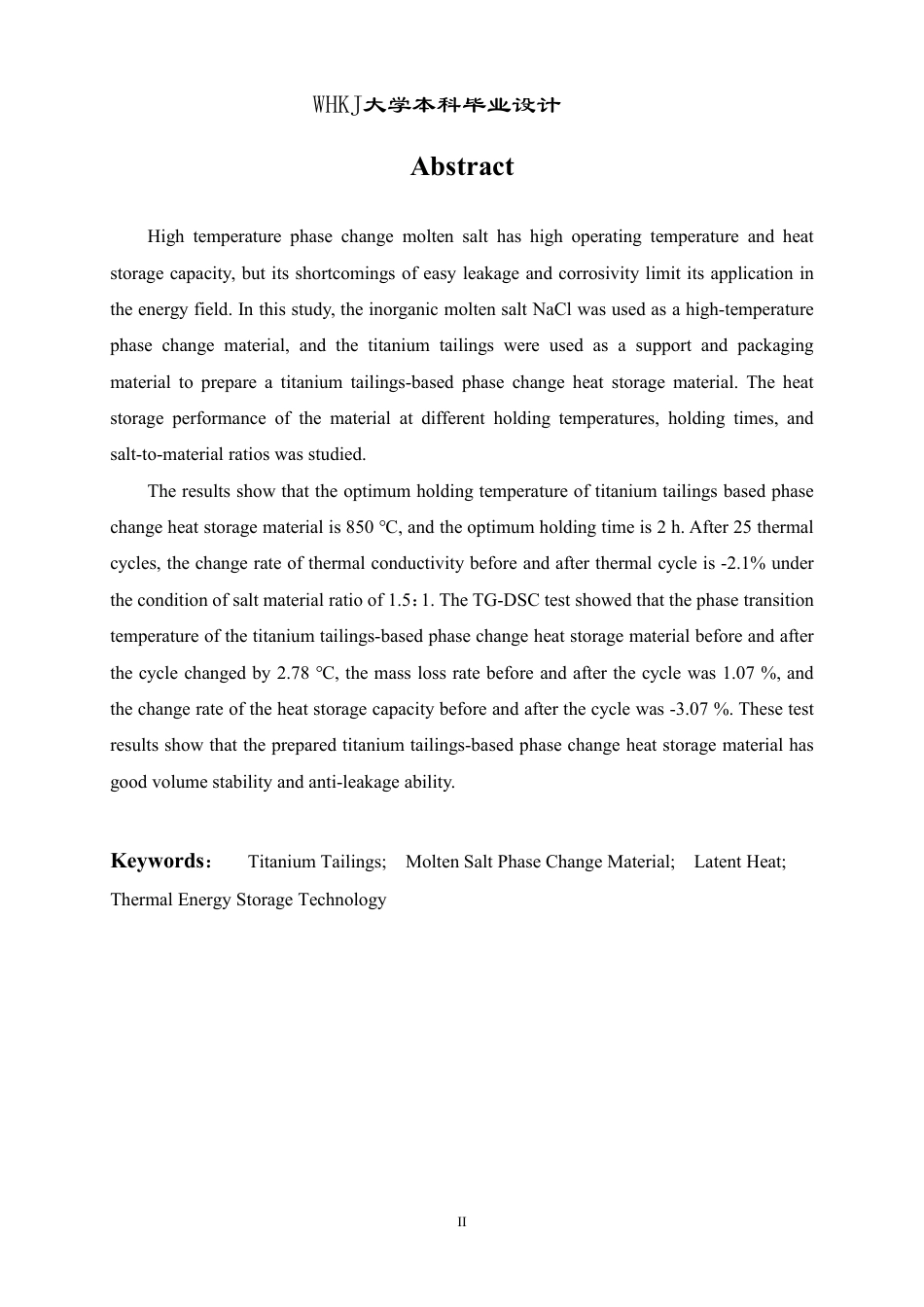

26年WP无机非金属材料工程钛尾矿基相变储热材料的设计7.92-AI9.28-约15885字符-全日制.pdf_第2页

2/28页

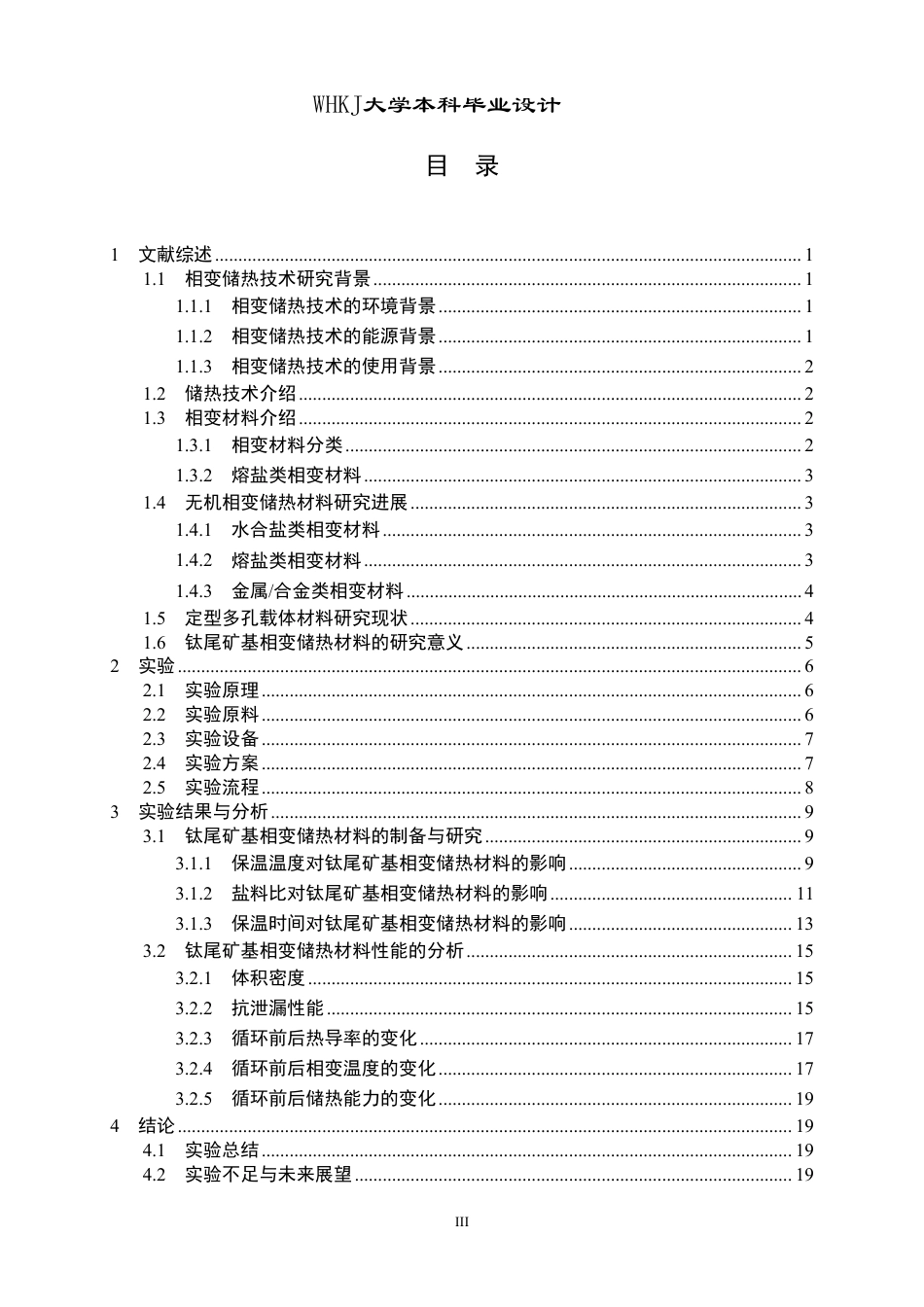

26年WP无机非金属材料工程钛尾矿基相变储热材料的设计7.92-AI9.28-约15885字符-全日制.pdf_第3页

3/28页

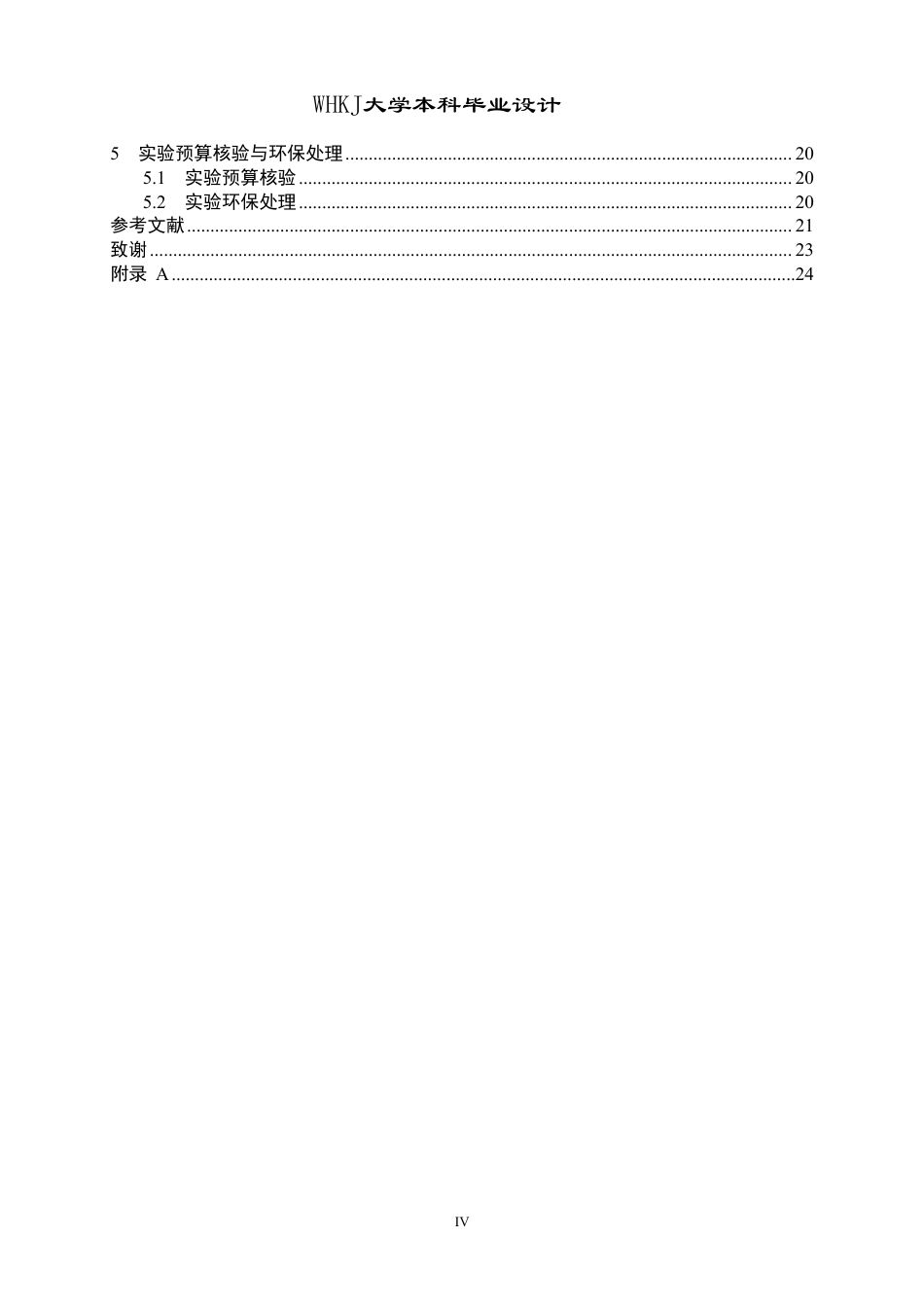

26年WP无机非金属材料工程钛尾矿基相变储热材料的设计7.92-AI9.28-约15885字符-全日制.pdf_第4页

4/28页

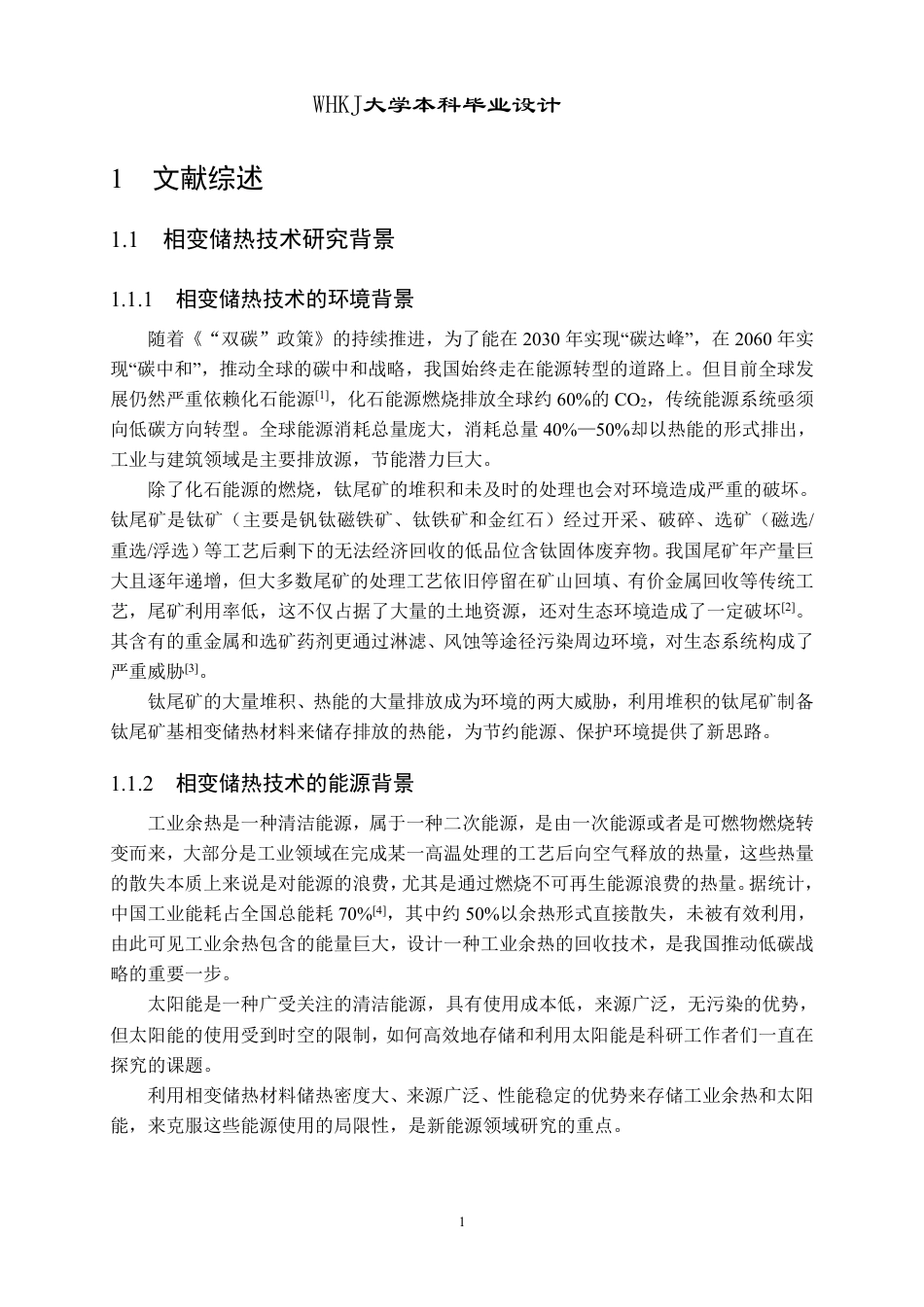

26年WP无机非金属材料工程钛尾矿基相变储热材料的设计7.92-AI9.28-约15885字符-全日制.pdf_第5页

5/28页

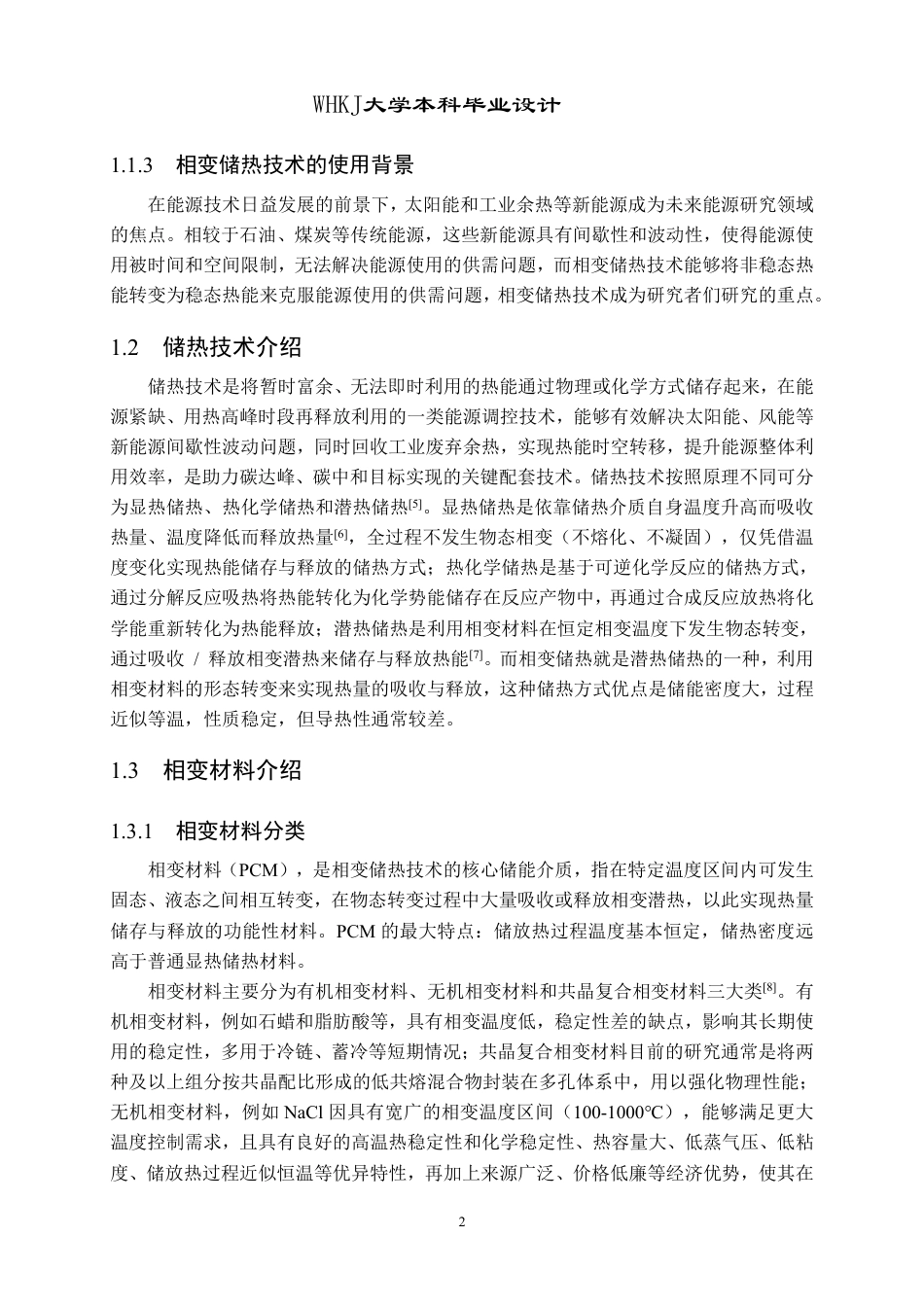

26年WP无机非金属材料工程钛尾矿基相变储热材料的设计7.92-AI9.28-约15885字符-全日制.pdf_第6页

6/28页

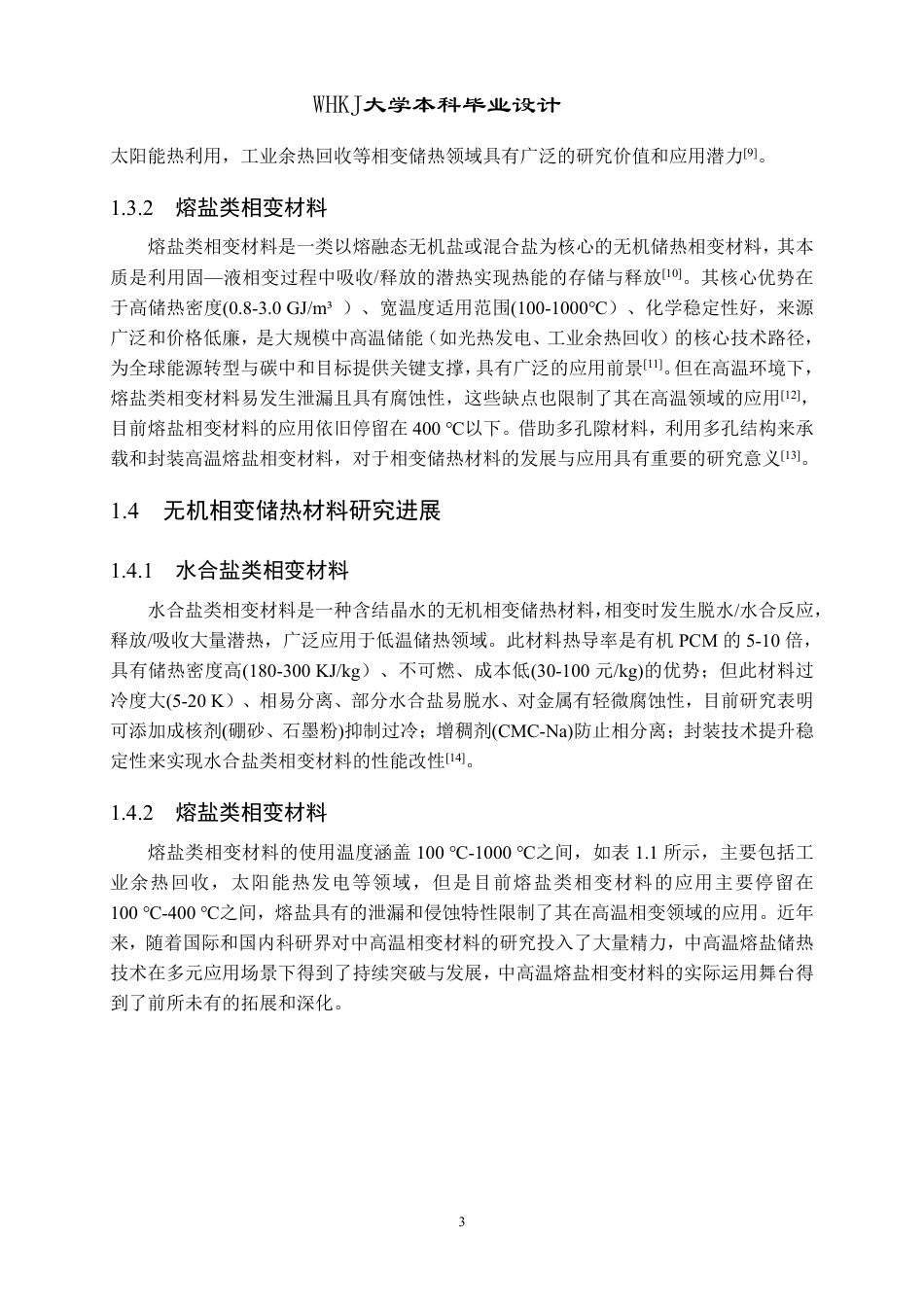

26年WP无机非金属材料工程钛尾矿基相变储热材料的设计7.92-AI9.28-约15885字符-全日制.pdf_第7页

7/28页

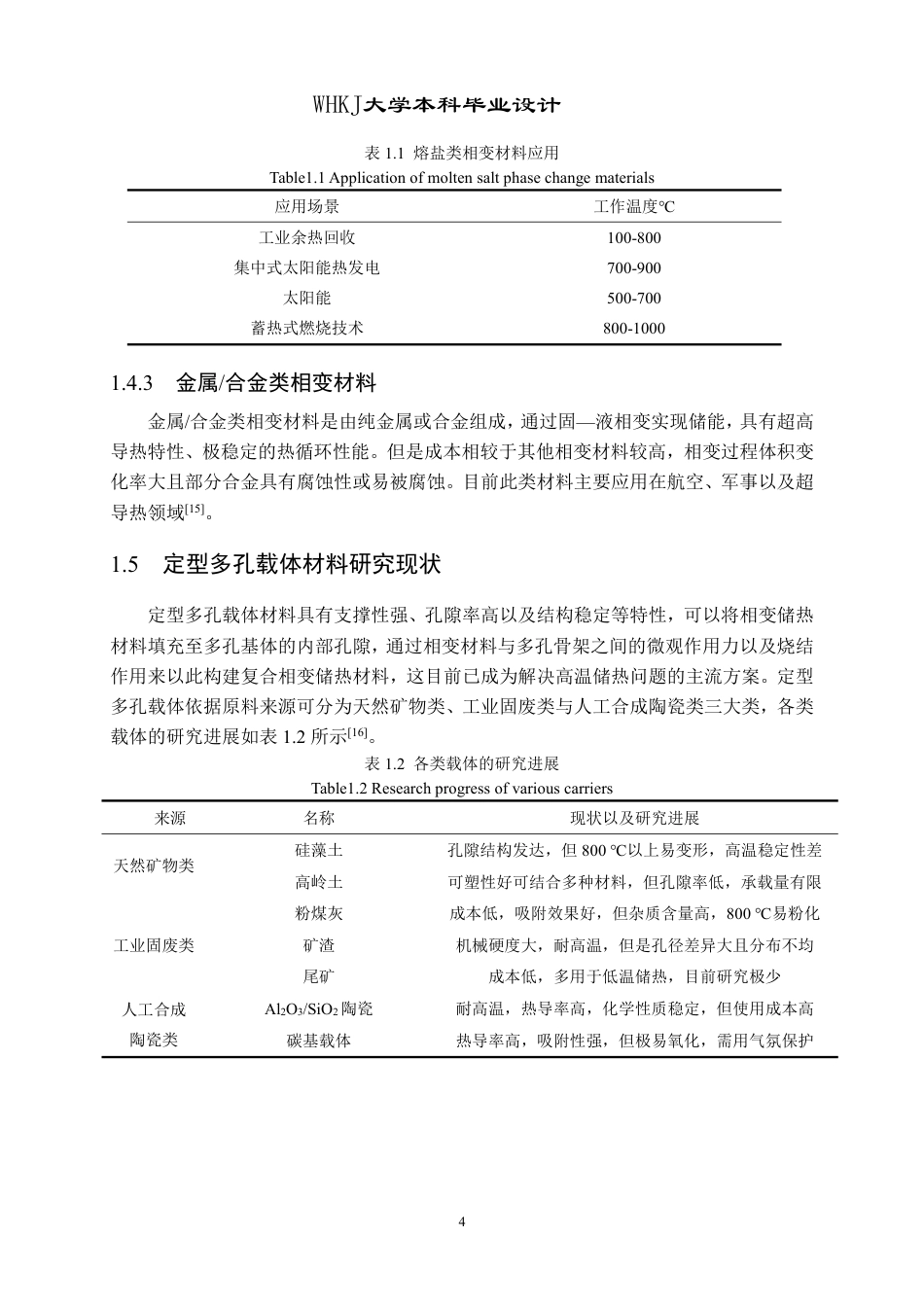

26年WP无机非金属材料工程钛尾矿基相变储热材料的设计7.92-AI9.28-约15885字符-全日制.pdf_第8页

8/28页

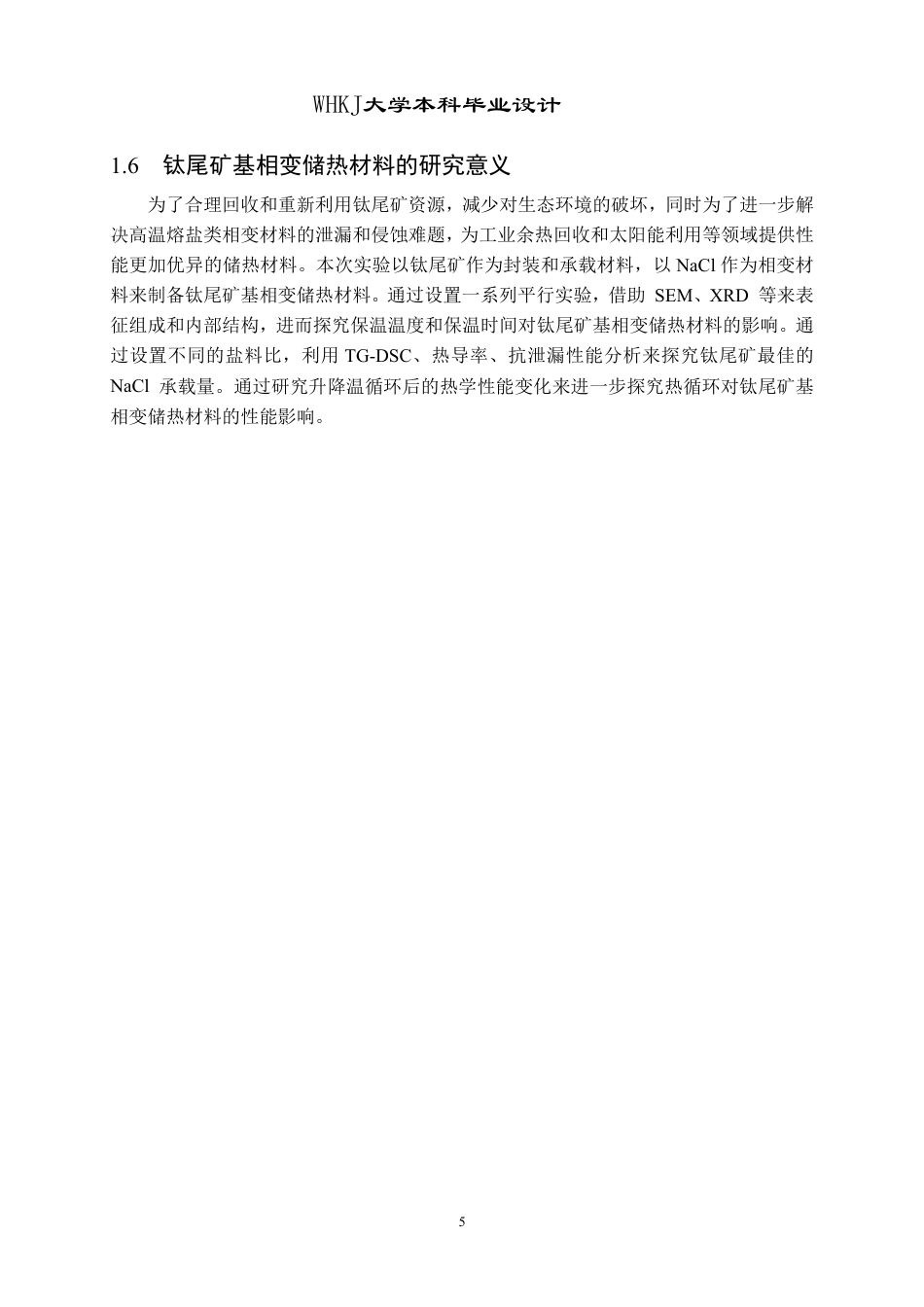

26年WP无机非金属材料工程钛尾矿基相变储热材料的设计7.92-AI9.28-约15885字符-全日制.pdf_第9页

9/28页

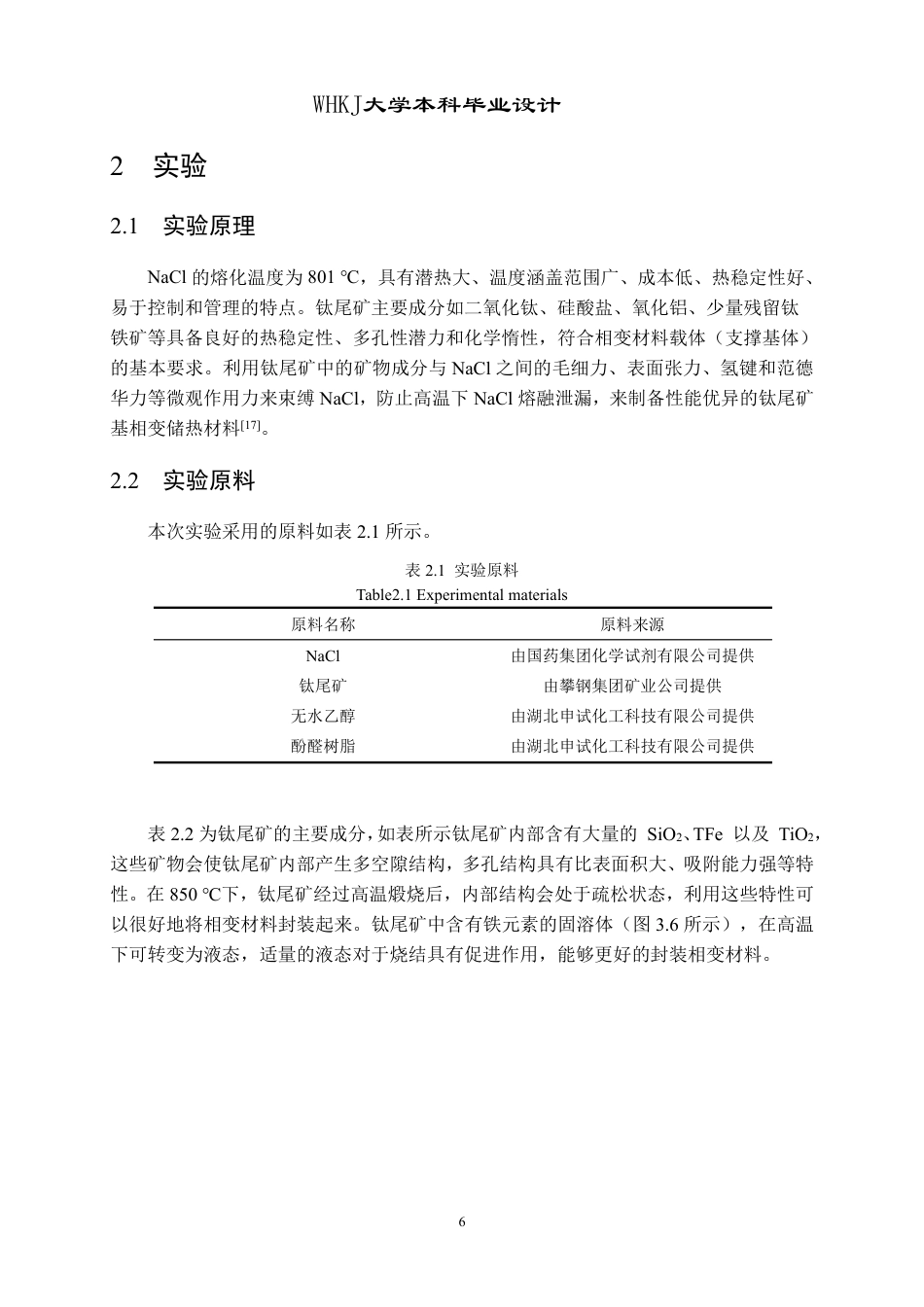

26年WP无机非金属材料工程钛尾矿基相变储热材料的设计7.92-AI9.28-约15885字符-全日制.pdf_第10页

10/28页

在线预览已结束，请下载后查看完整版，加入VIP享文档下载特权

/28

加入VIP 下载文档加入资源篮

文本预览下载提示常见问题

WHKJ大学本科毕业设计I摘要高温相变熔盐具有高的工作温度和储热能力，但其易泄漏和具有腐蚀性的缺点，限制其在能源领域的应用。本研究利用无机熔盐 NaCl 作为高温相变材料，利用钛尾矿作为支撑和封装材料制备钛尾矿基相变储热材料，研究了该材料在不同保温温度、保温时间以及盐料比下的储热性能变化。研究结果表明：钛尾矿基相变储热材料的最佳保温温度为 850 ℃，最佳的保温时间为 2 h；对该材料进行的 25 次热循环处理后，在盐料比为 1.5：1 的条件下，热循环前后的热导率变化率为 -2.1%。TG-DSC 测试表明钛尾矿基相变储热材料在循环前后的相变温度改变了...

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用.。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容
