26年WP金属材料工程 磁场退火对CGO钢显微组织的影响5.26-AI2.49全日(12695字).docx

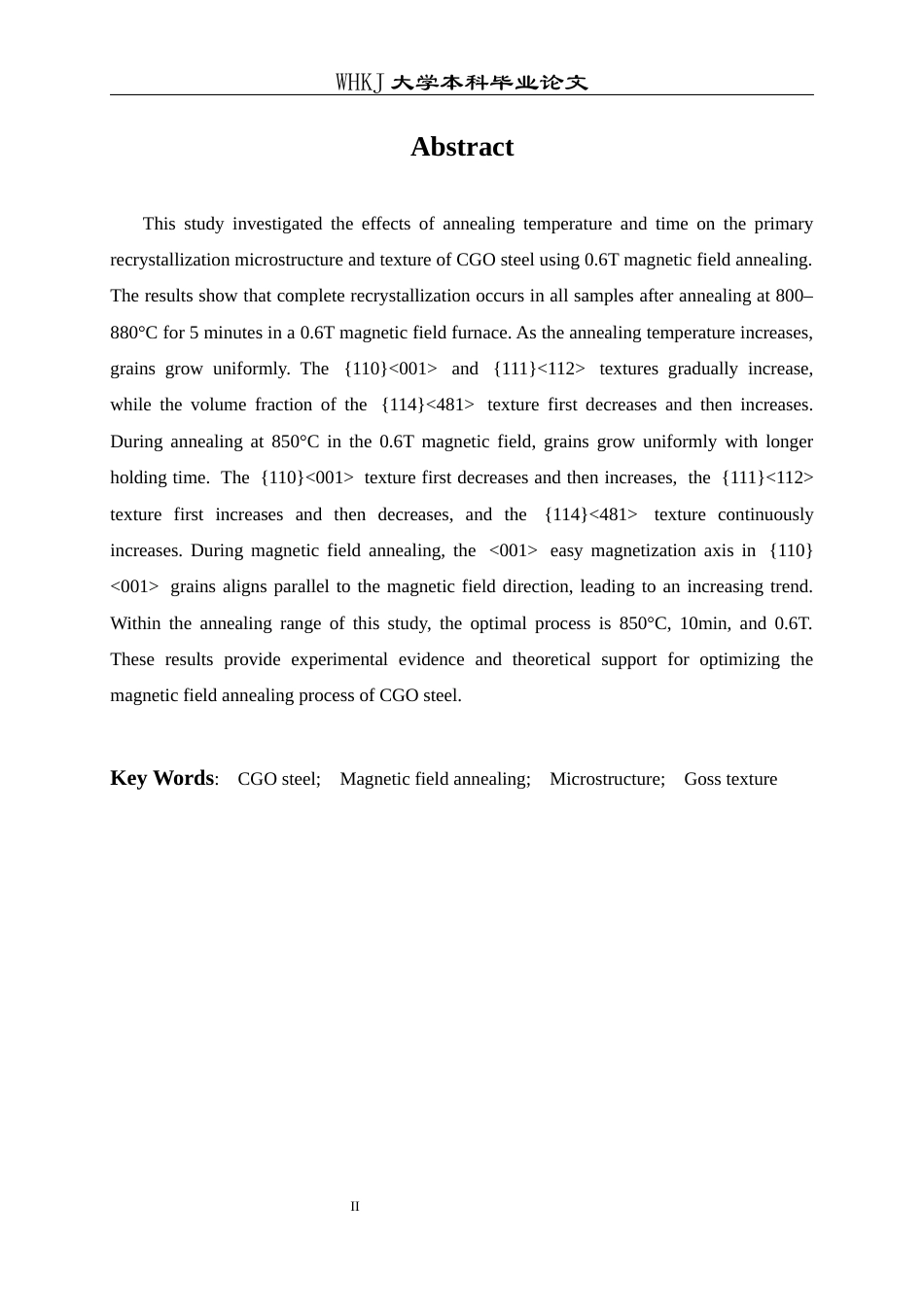

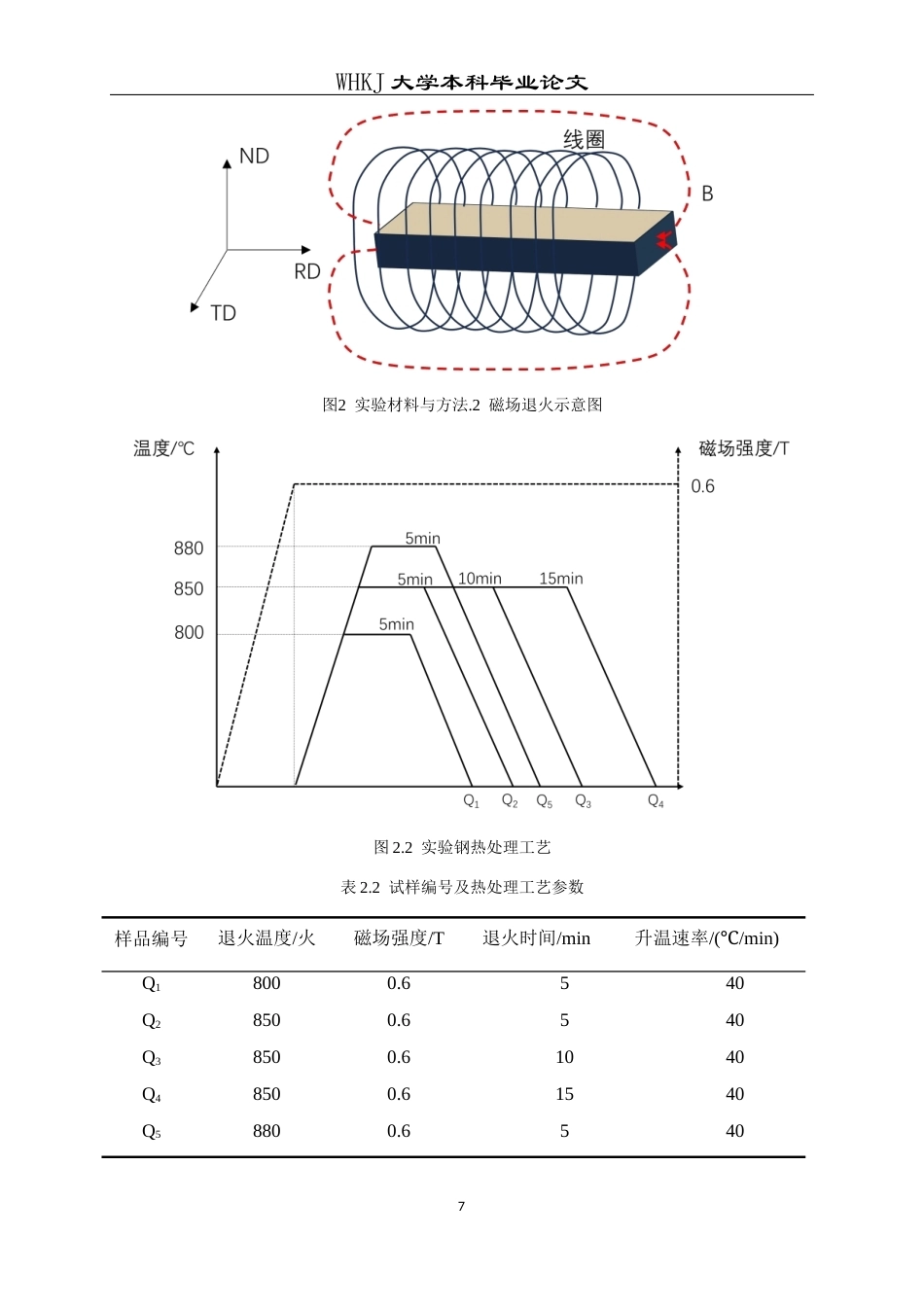

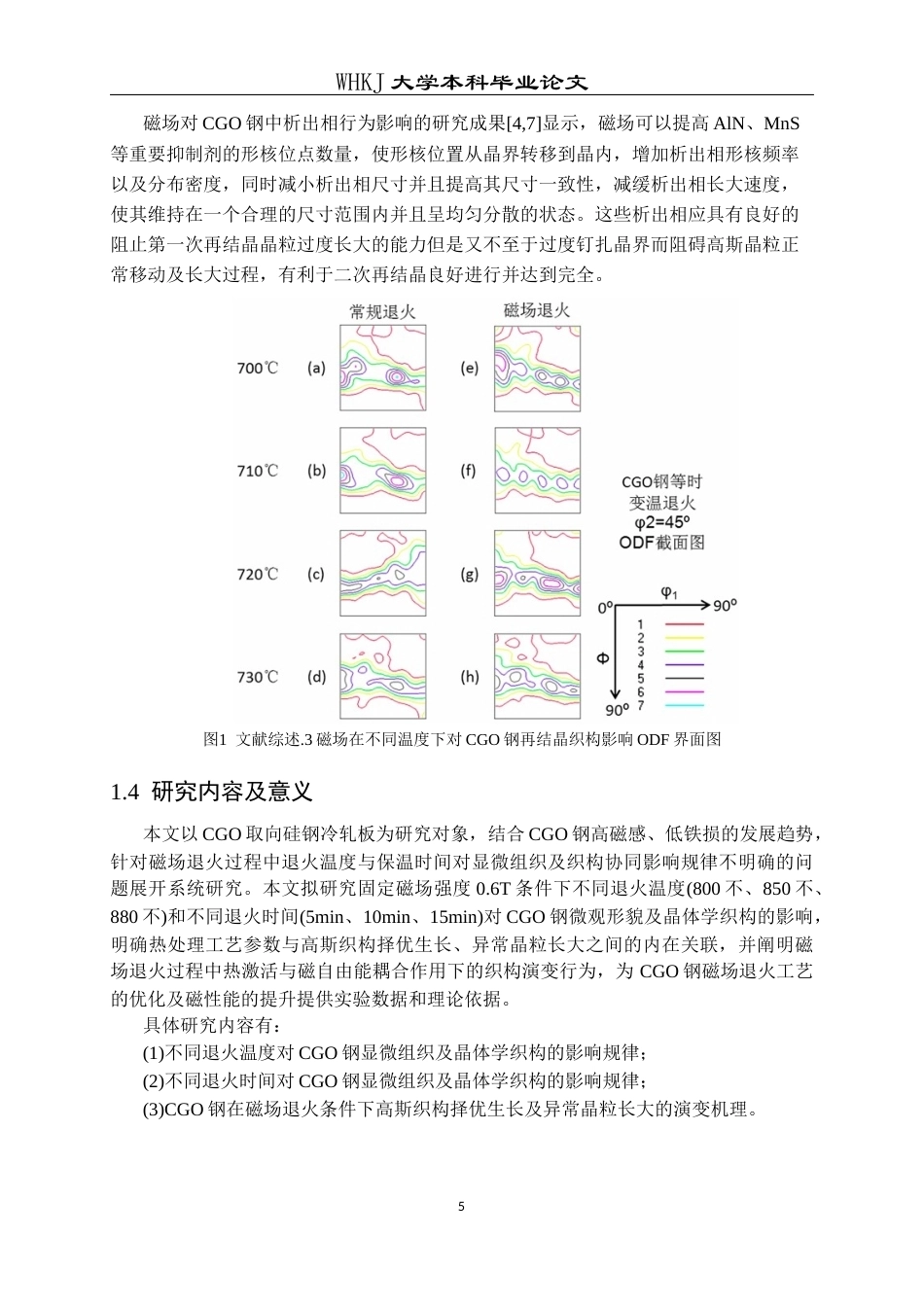

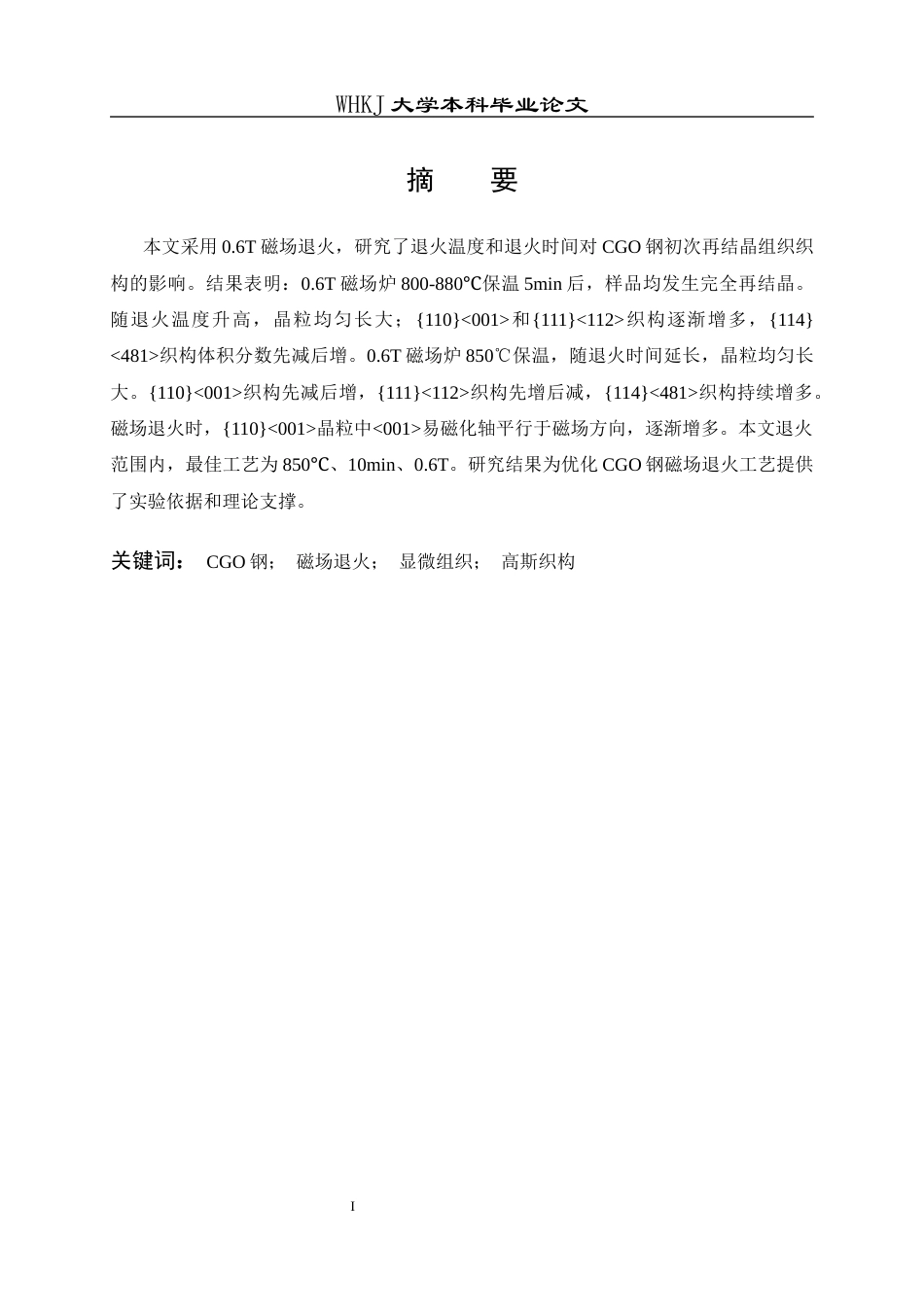

IWHKJ 大学本科毕业论文摘 要本文采用 0.6T 磁场退火，研究了退火温度和退火时间对 CGO 钢初次再结晶组织织构的影响。结果表明：0.6T 磁场炉 800-880℃保温 5min 后，样品均发生完全再结晶。随退火温度升高，晶粒均匀长大；{110}<001>和{111}<112>织构逐渐增多，{114}<481>织构体积分数先减后增。0.6T 磁场炉 850℃保温，随退火时间延长，晶粒均匀长大。{110}<001>织构先减后增，{111}<112>织构先增后减，{114}<481>织构持续增多。磁场退火时，{110}<001>晶粒中<001>易磁化轴平行于磁场方向，逐渐增多。本文退火范围内，最佳工艺为 850℃、10min、0.6T。研...
