26年WP金属材料工程 铜基电极材料激光熔覆涂层界面结构的实验研究5.89-AI25.57全日(16747字).docx

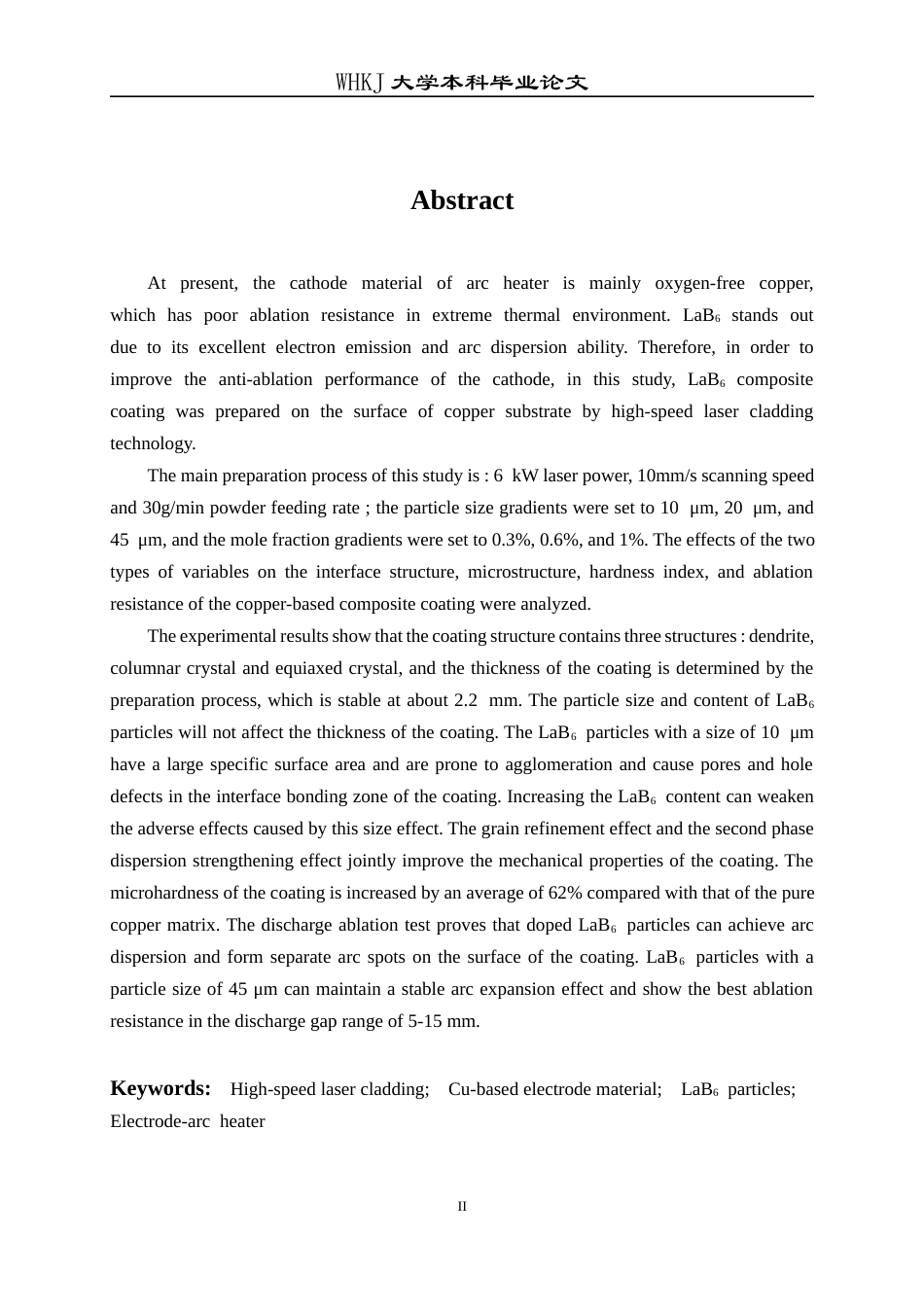

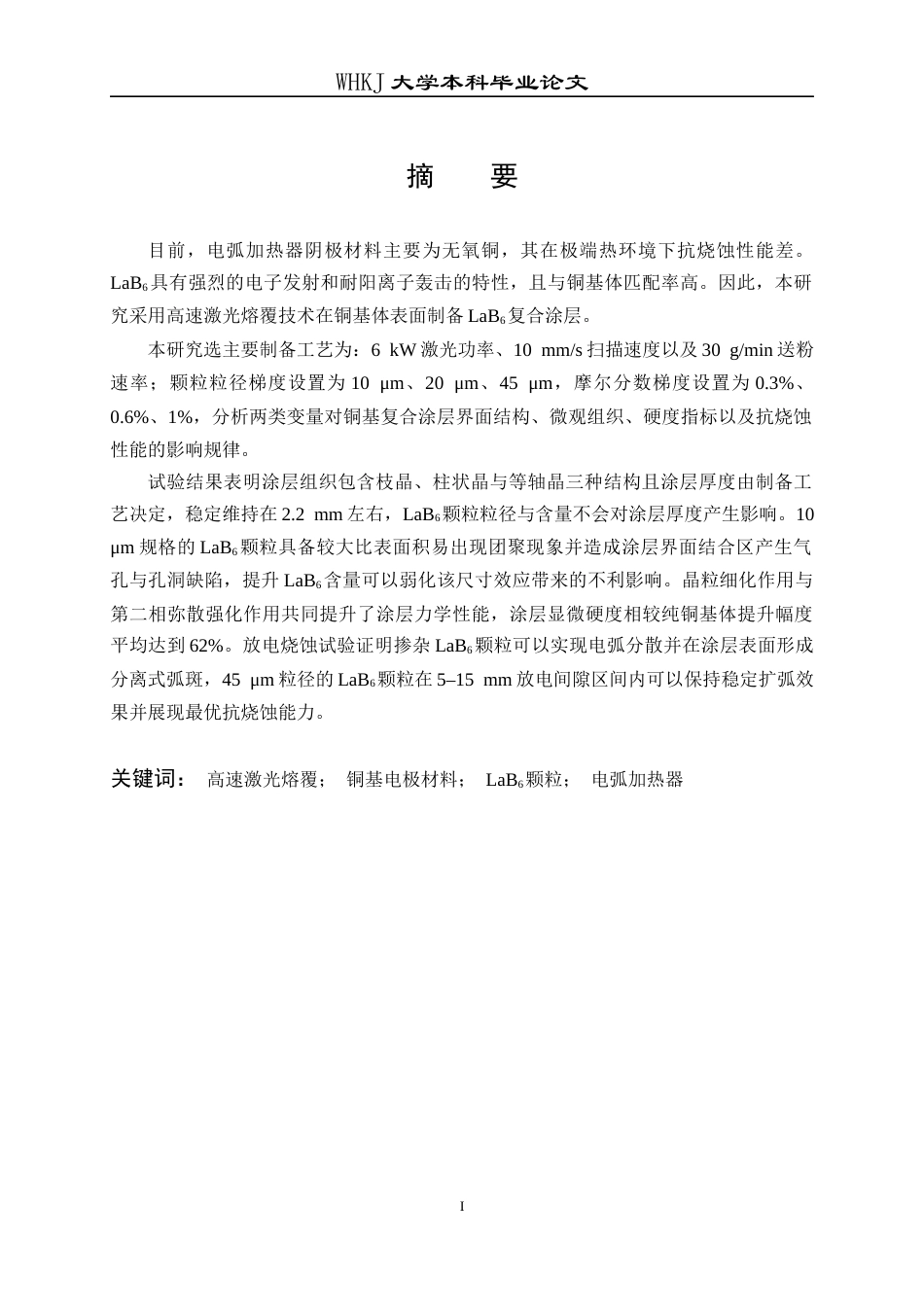

WHKJ 大学本科毕业论文I摘 要目前，电弧加热器阴极材料主要为无氧铜，其在极端热环境下抗烧蚀性能差。LaB6具有强烈的电子发射和耐阳离子轰击的特性，且与铜基体匹配率高。因此，本研究采用高速激光熔覆技术在铜基体表面制备 LaB6复合涂层。本研究选主要制备工艺为：6 kW 激光功率、10 mm/s 扫描速度以及 30 g/min 送粉速率；颗粒粒径梯度设置为 10 μm、20 μm、45 μm，摩尔分数梯度设置为 0.3%、0.6%、1%，分析两类变量对铜基复合涂层界面结构、微观组织、硬度指标以及抗烧蚀性能的影响规律。试验结果表明涂层组织包含枝晶、柱状晶与等轴晶三种结构且涂...
