26年WP交通工程煅烧温度对水滑石改性沥青抗老化性能的影响25.74-AI-约21918字符-全日制.pdf

下载文档加入资源篮

阅读 0
格式 pdf
大小 2.58 MB
约30页
2026-09-18
评论
收藏
赞(0)
海报
分享
微信扫码分享或点击分享到
QQ空间
QQ好友
新浪微博
复制链接
分享赚佣金
举报

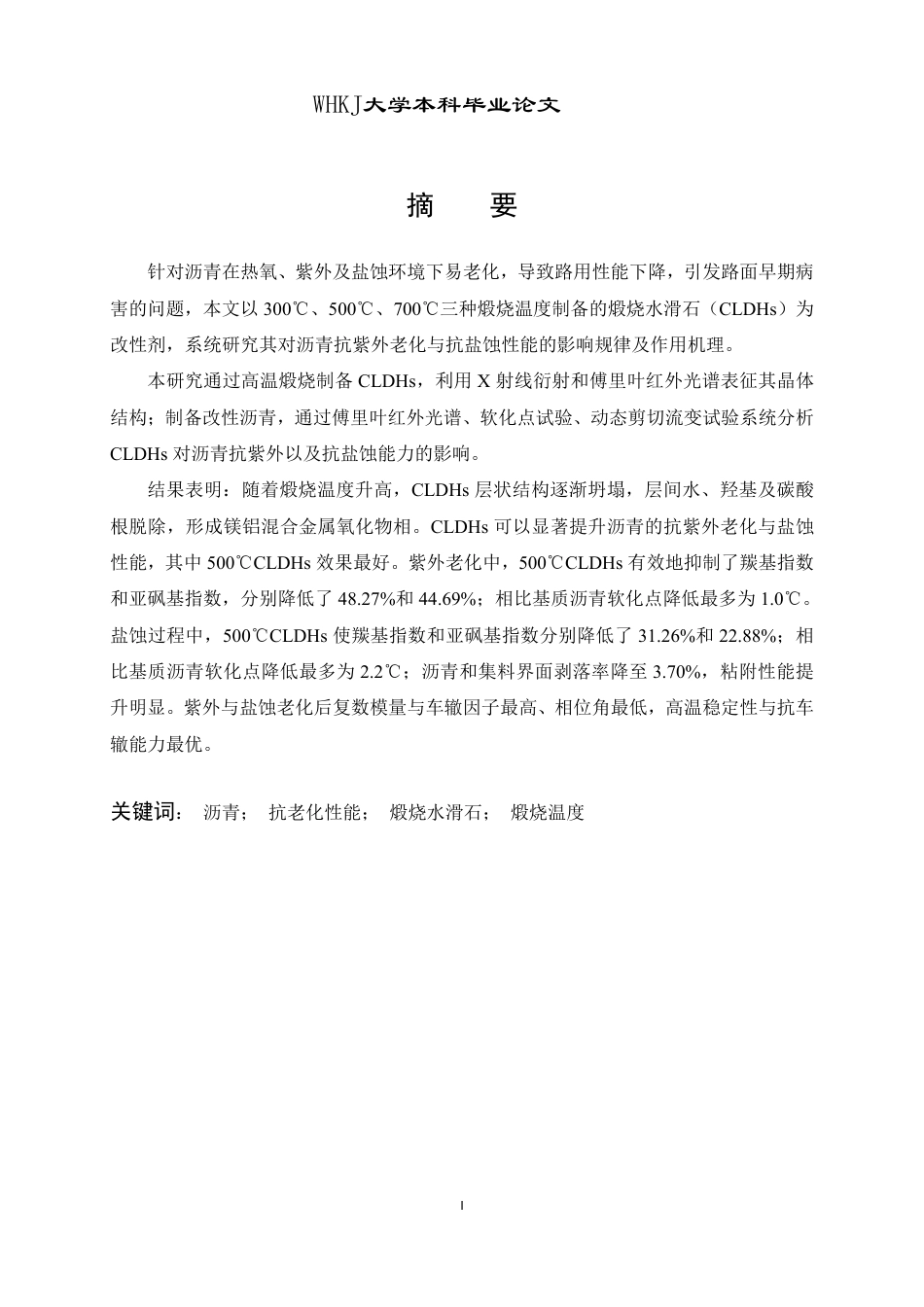

26年WP交通工程煅烧温度对水滑石改性沥青抗老化性能的影响25.74-AI-约21918字符-全日制.pdf_第1页

1/30页

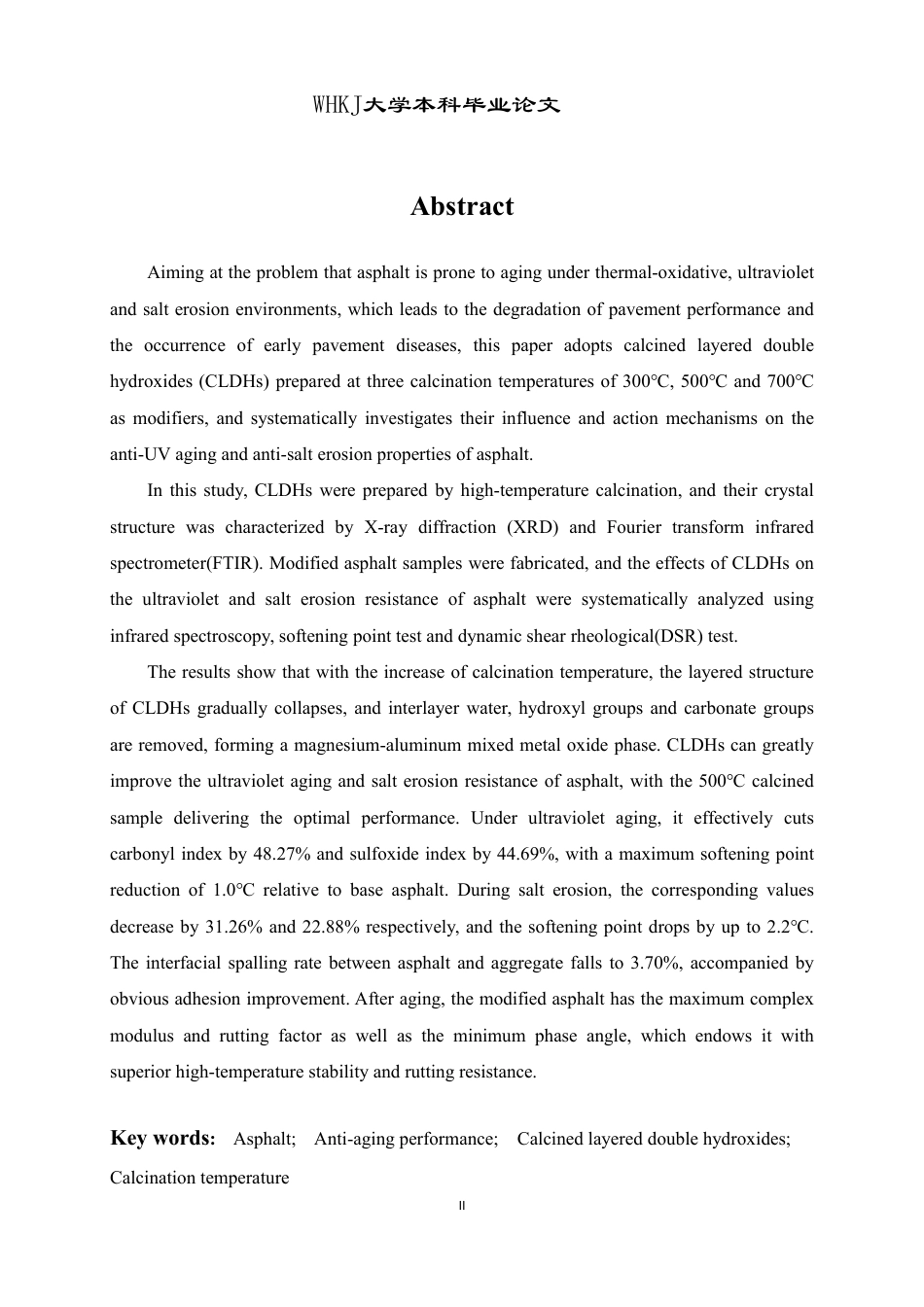

26年WP交通工程煅烧温度对水滑石改性沥青抗老化性能的影响25.74-AI-约21918字符-全日制.pdf_第2页

2/30页

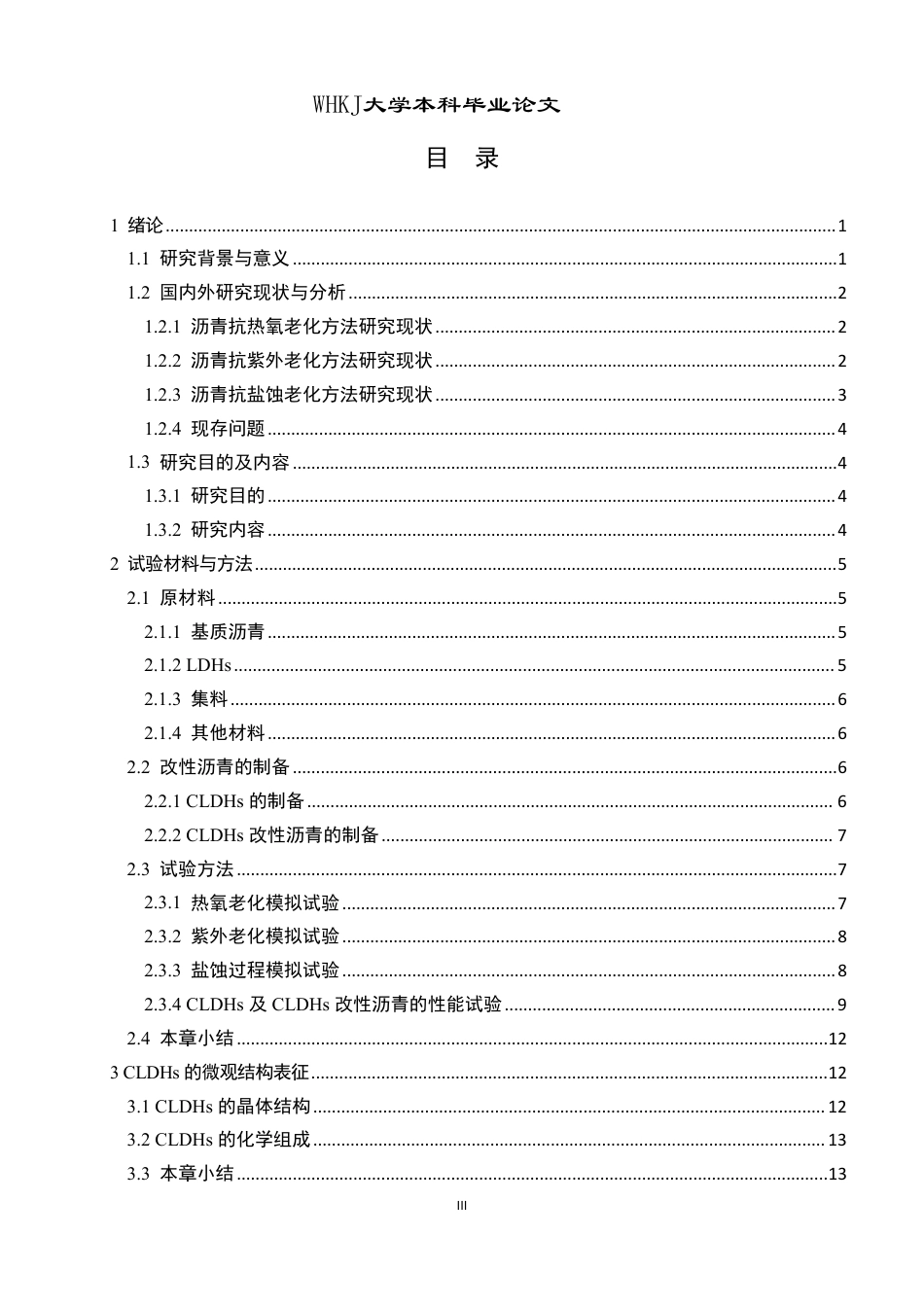

26年WP交通工程煅烧温度对水滑石改性沥青抗老化性能的影响25.74-AI-约21918字符-全日制.pdf_第3页

3/30页

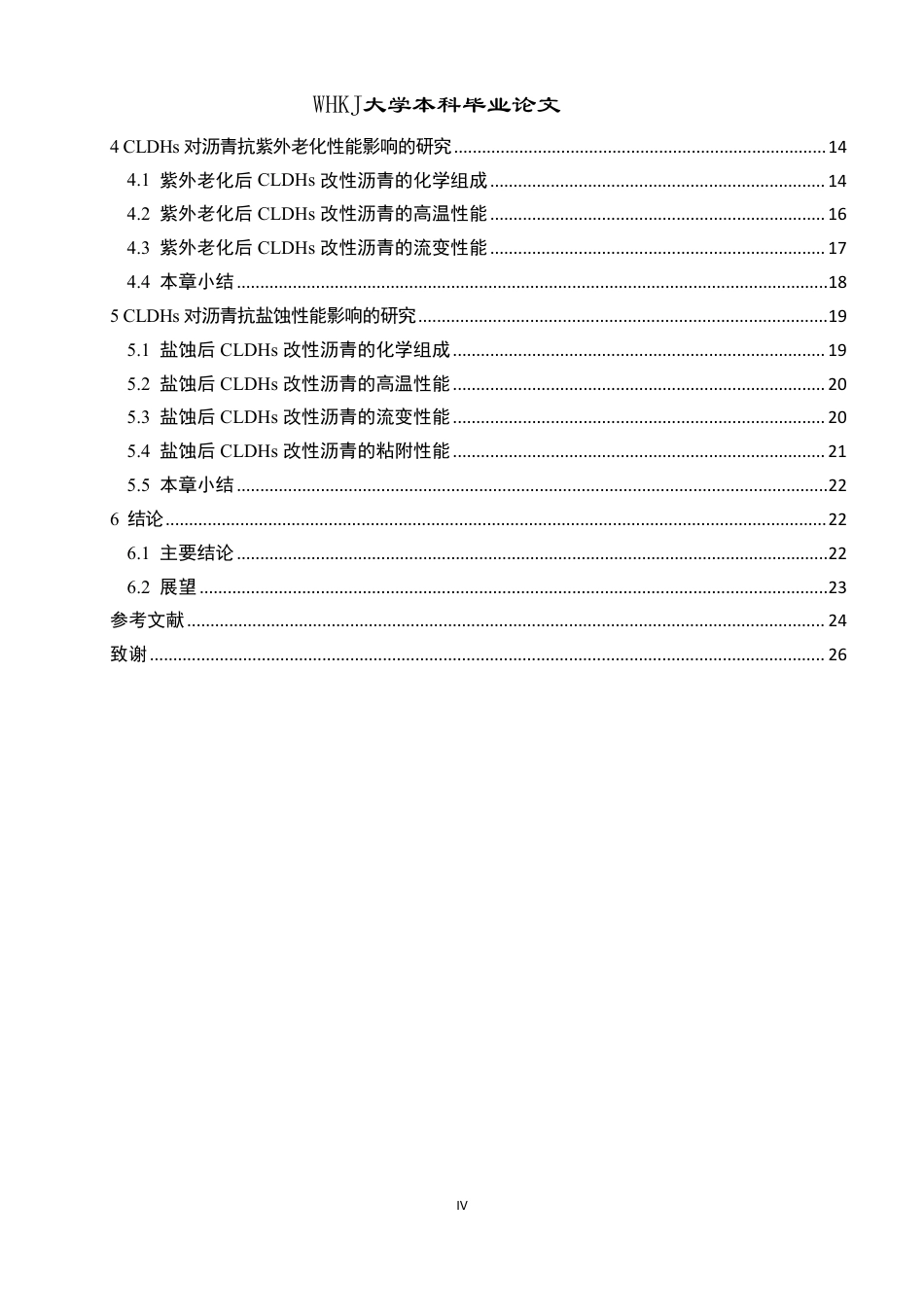

26年WP交通工程煅烧温度对水滑石改性沥青抗老化性能的影响25.74-AI-约21918字符-全日制.pdf_第4页

4/30页

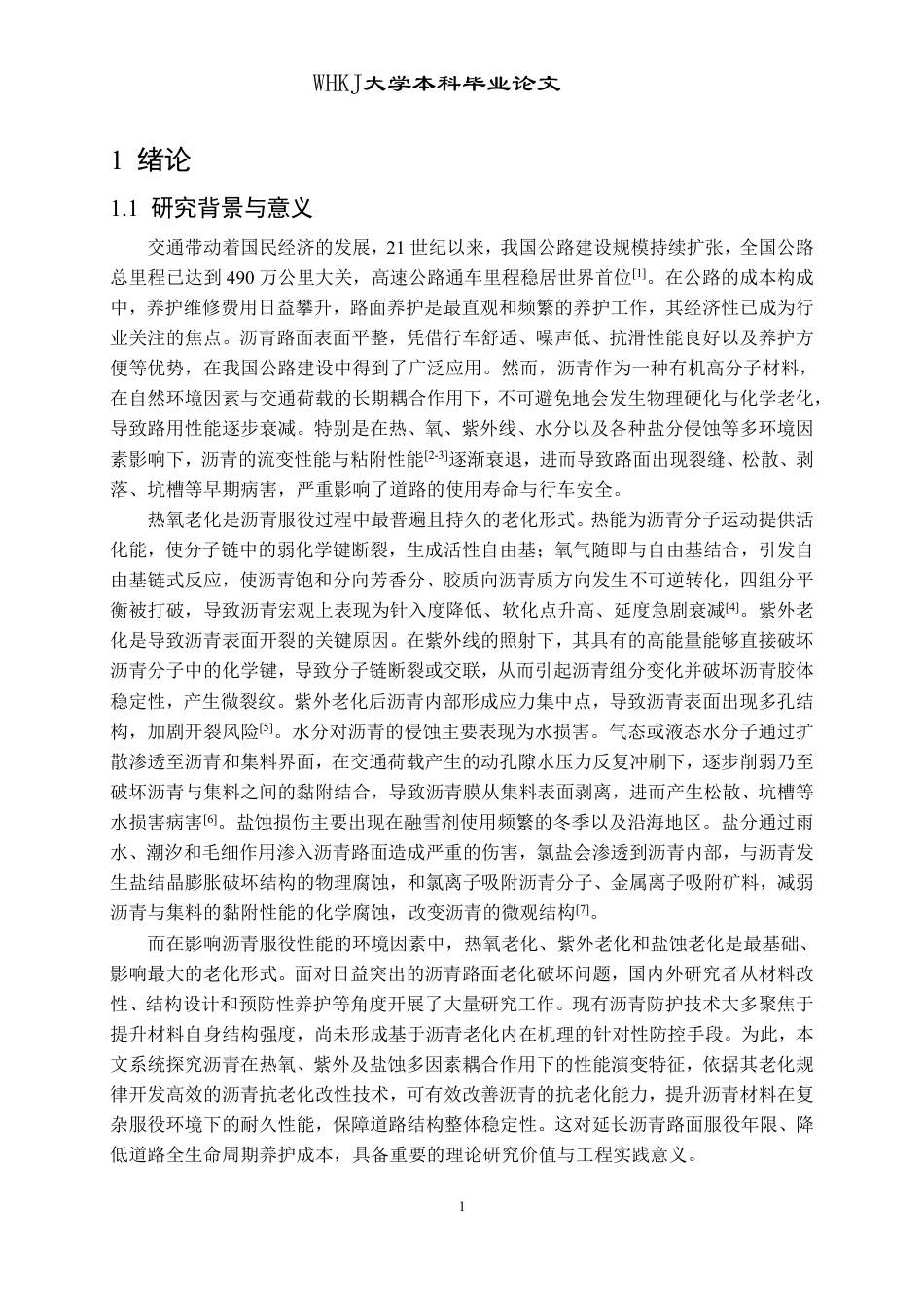

26年WP交通工程煅烧温度对水滑石改性沥青抗老化性能的影响25.74-AI-约21918字符-全日制.pdf_第5页

5/30页

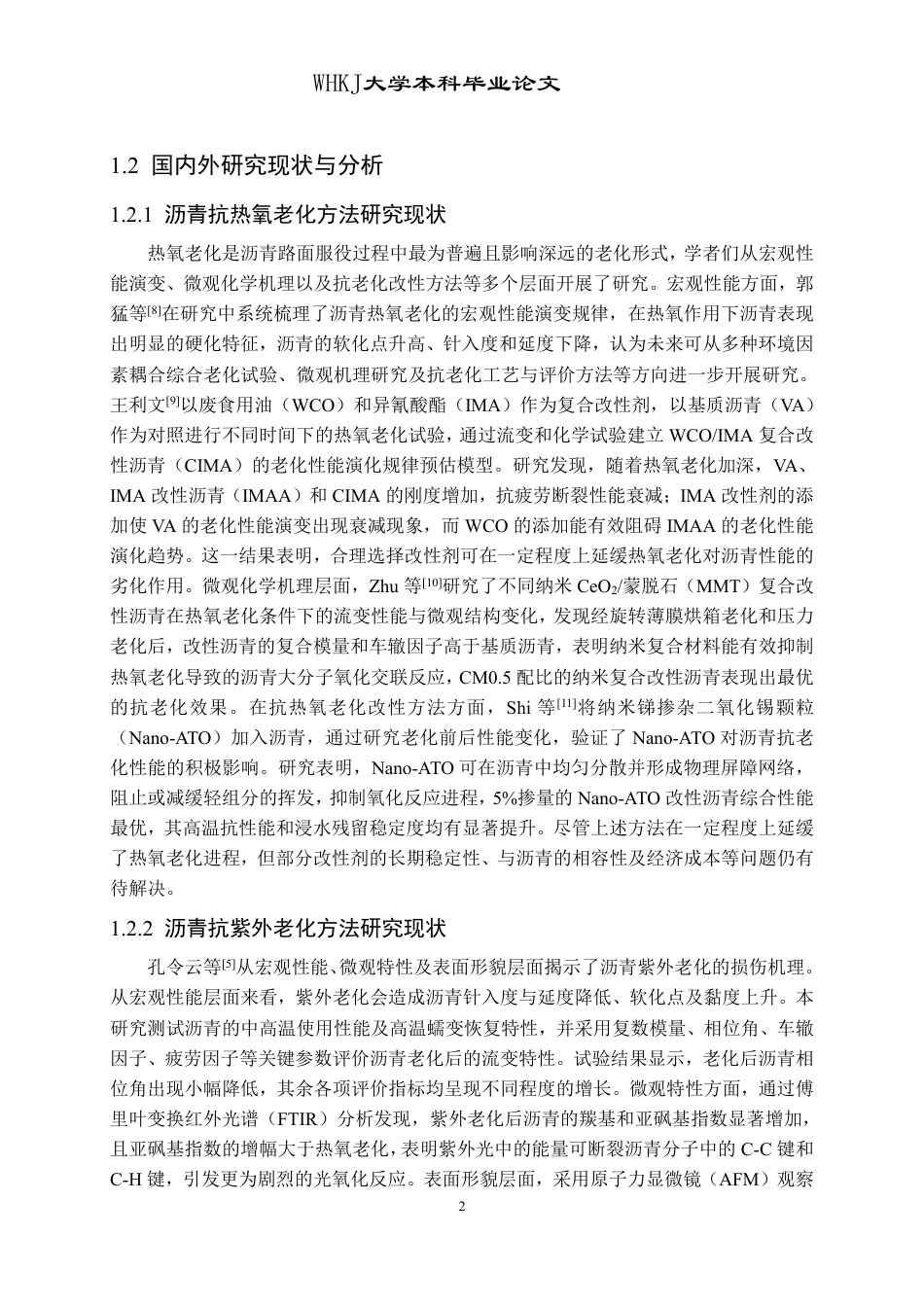

26年WP交通工程煅烧温度对水滑石改性沥青抗老化性能的影响25.74-AI-约21918字符-全日制.pdf_第6页

6/30页

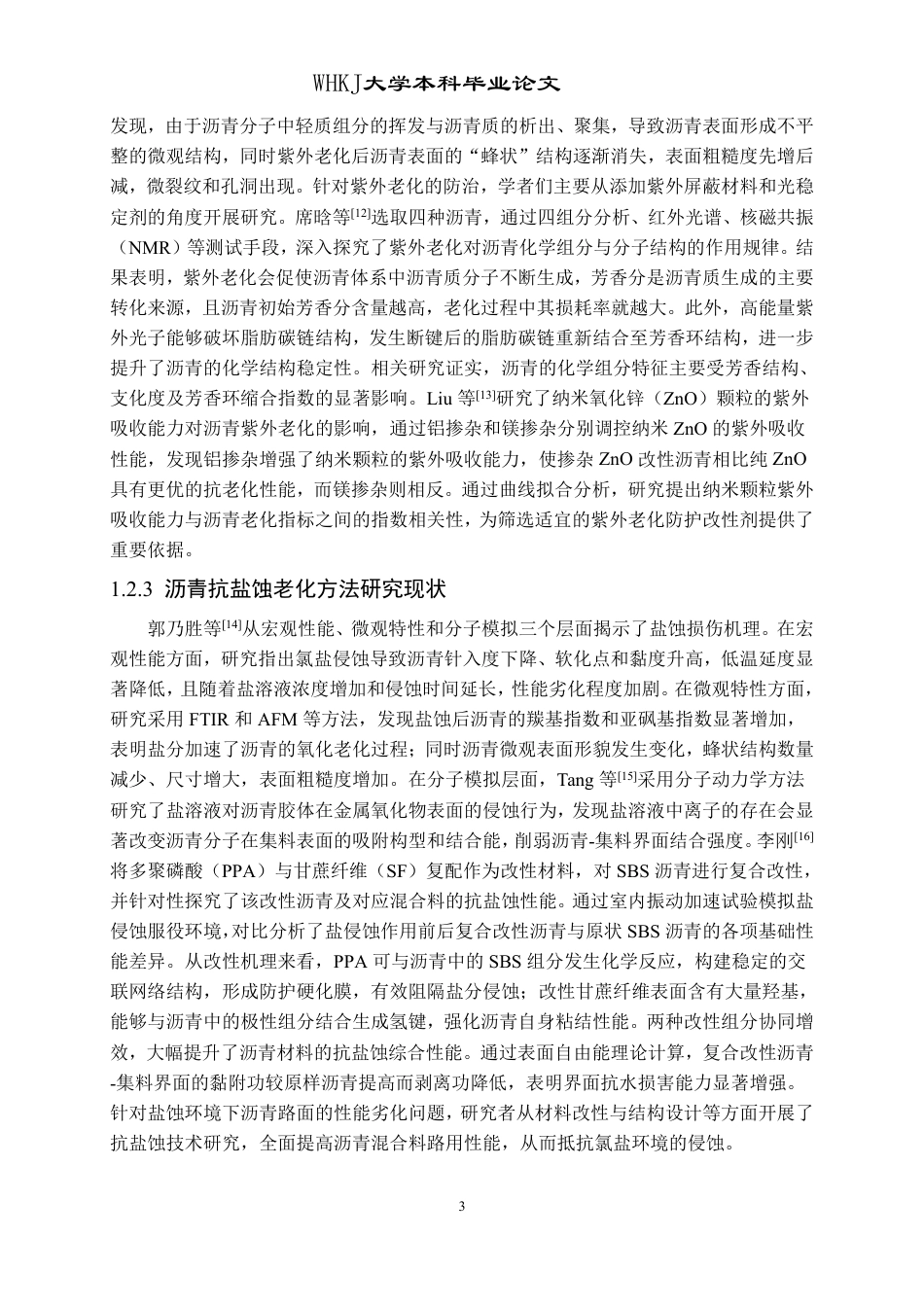

26年WP交通工程煅烧温度对水滑石改性沥青抗老化性能的影响25.74-AI-约21918字符-全日制.pdf_第7页

7/30页

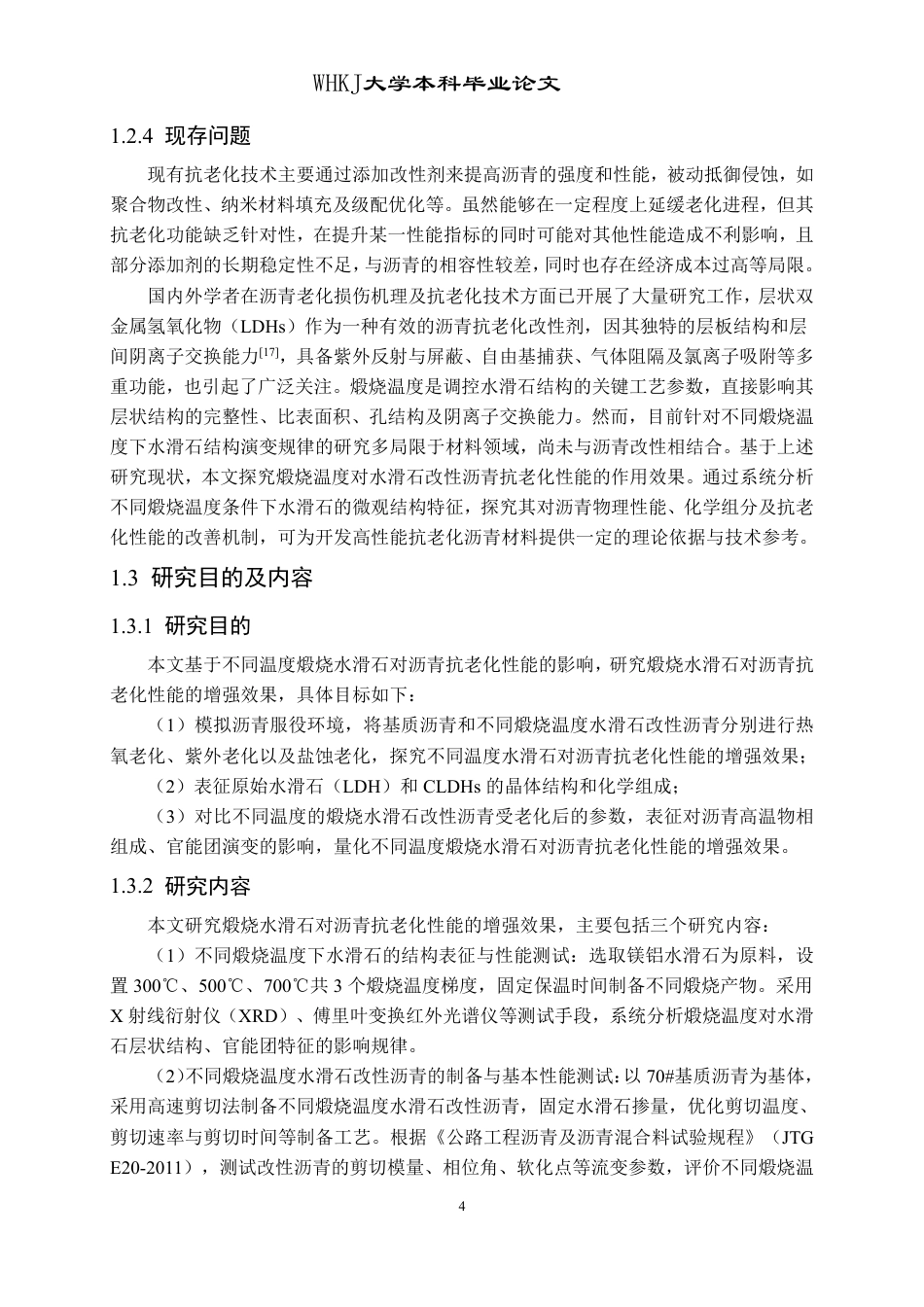

26年WP交通工程煅烧温度对水滑石改性沥青抗老化性能的影响25.74-AI-约21918字符-全日制.pdf_第8页

8/30页

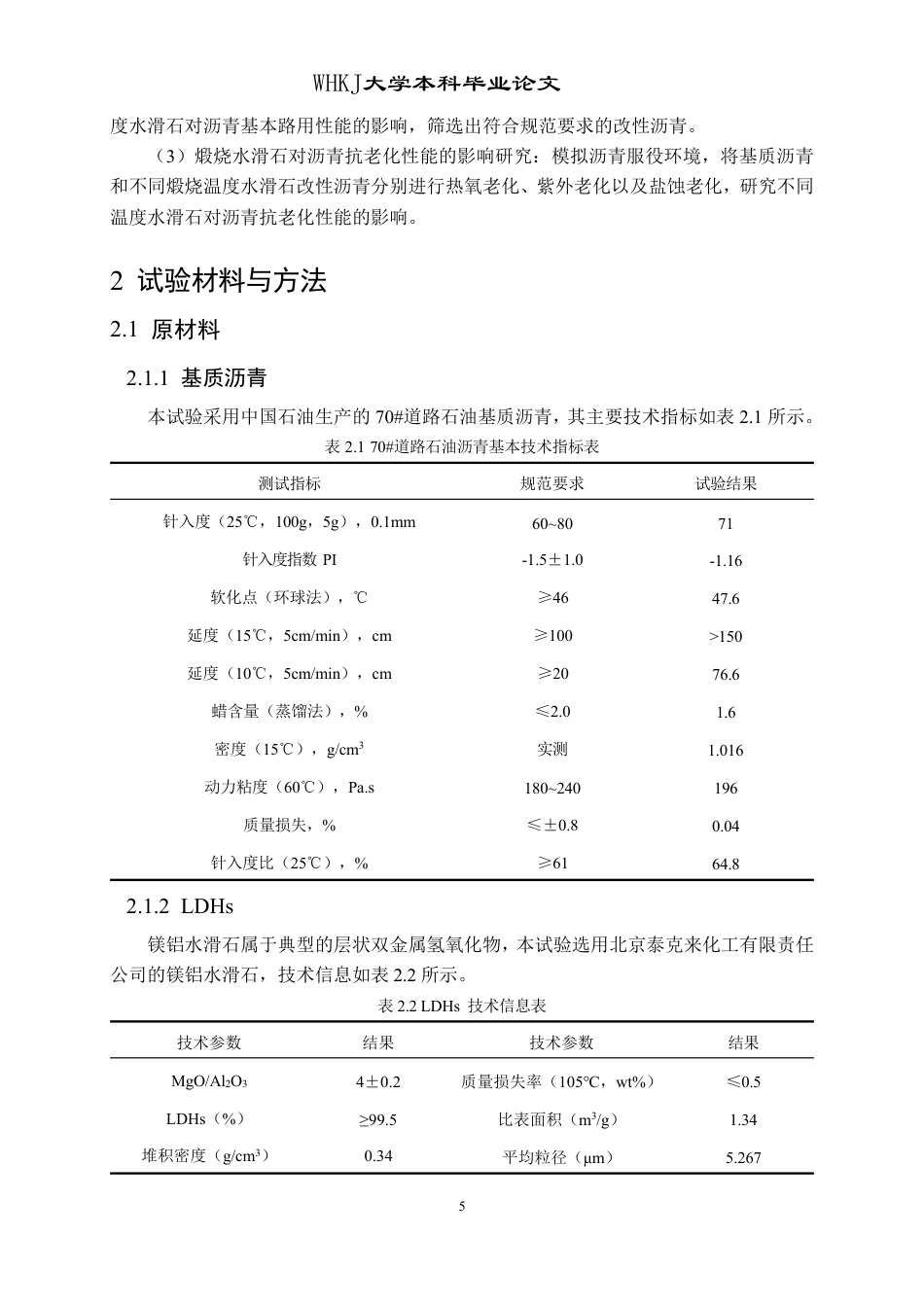

26年WP交通工程煅烧温度对水滑石改性沥青抗老化性能的影响25.74-AI-约21918字符-全日制.pdf_第9页

9/30页

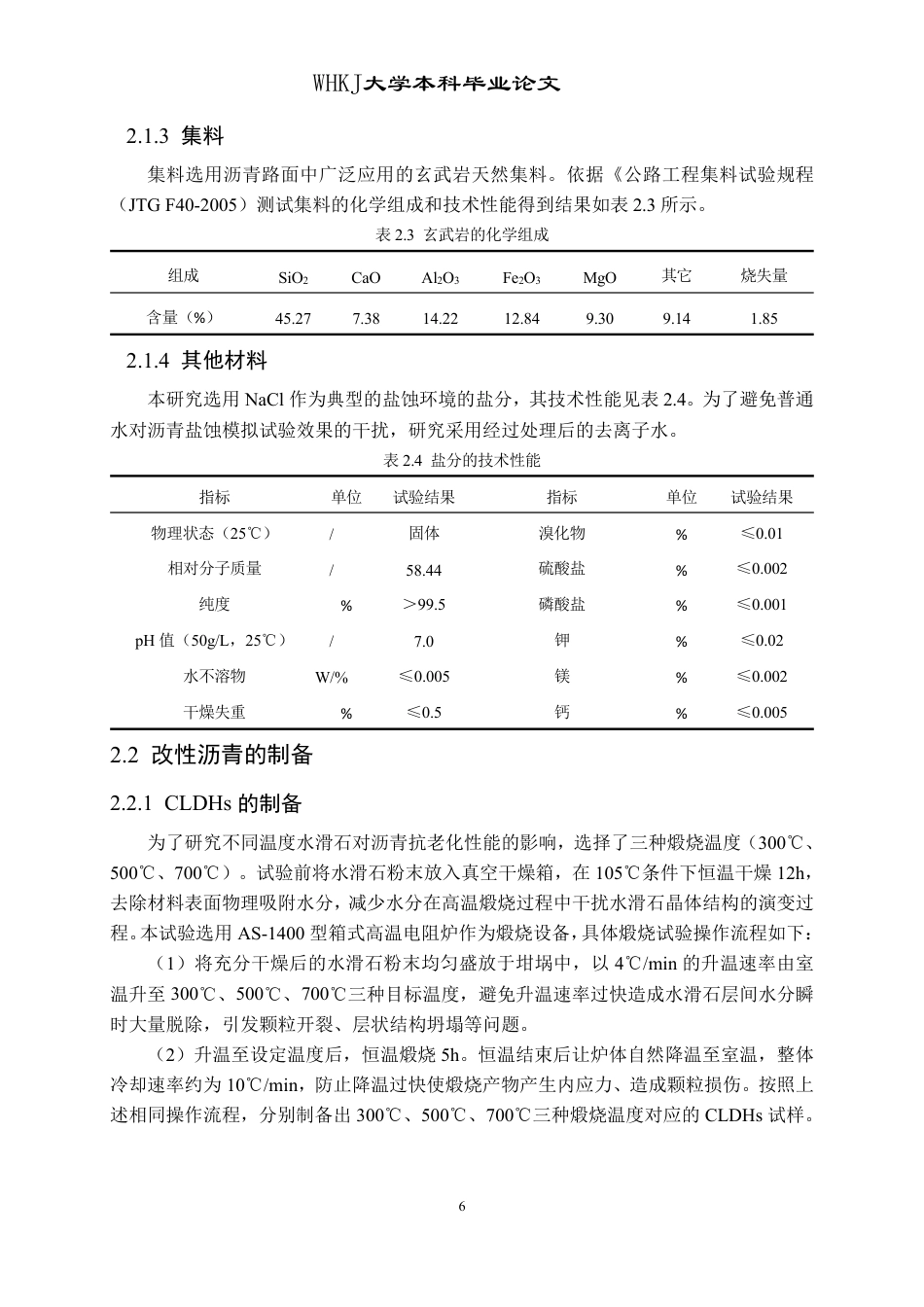

26年WP交通工程煅烧温度对水滑石改性沥青抗老化性能的影响25.74-AI-约21918字符-全日制.pdf_第10页

10/30页

在线预览已结束，请下载后查看完整版，加入VIP享文档下载特权

/30

加入VIP 下载文档加入资源篮

文本预览下载提示常见问题

WHKJ大学本科毕业论文I摘要针对沥青在热氧、紫外及盐蚀环境下易老化，导致路用性能下降，引发路面早期病害的问题，本文以 300℃、500℃、700℃三种煅烧温度制备的煅烧水滑石（CLDHs）为改性剂，系统研究其对沥青抗紫外老化与抗盐蚀性能的影响规律及作用机理。本研究通过高温煅烧制备 CLDHs，利用 X 射线衍射和傅里叶红外光谱表征其晶体结构；制备改性沥青，通过傅里叶红外光谱、软化点试验、动态剪切流变试验系统分析CLDHs 对沥青抗紫外以及抗盐蚀能力的影响。结果表明：随着煅烧温度升高，CLDHs 层状结构逐渐坍塌，层间水、羟基及碳酸根脱除，形成镁铝混合金属氧...

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用.。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容
