26年WP金属材料工程 双相不锈钢中σ相的析出行为16.1-AI27.69-约15680字符-全日制.pdf

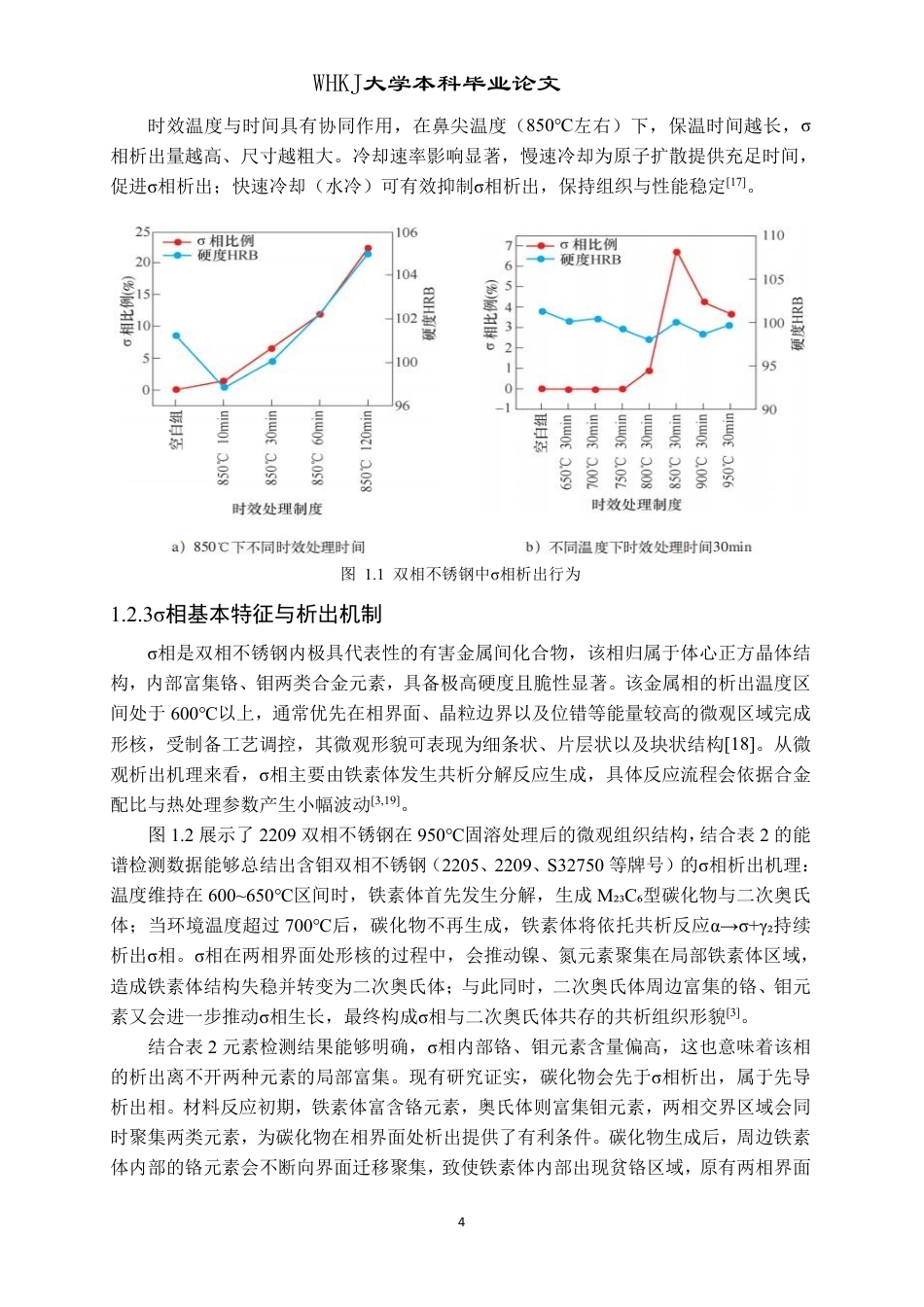

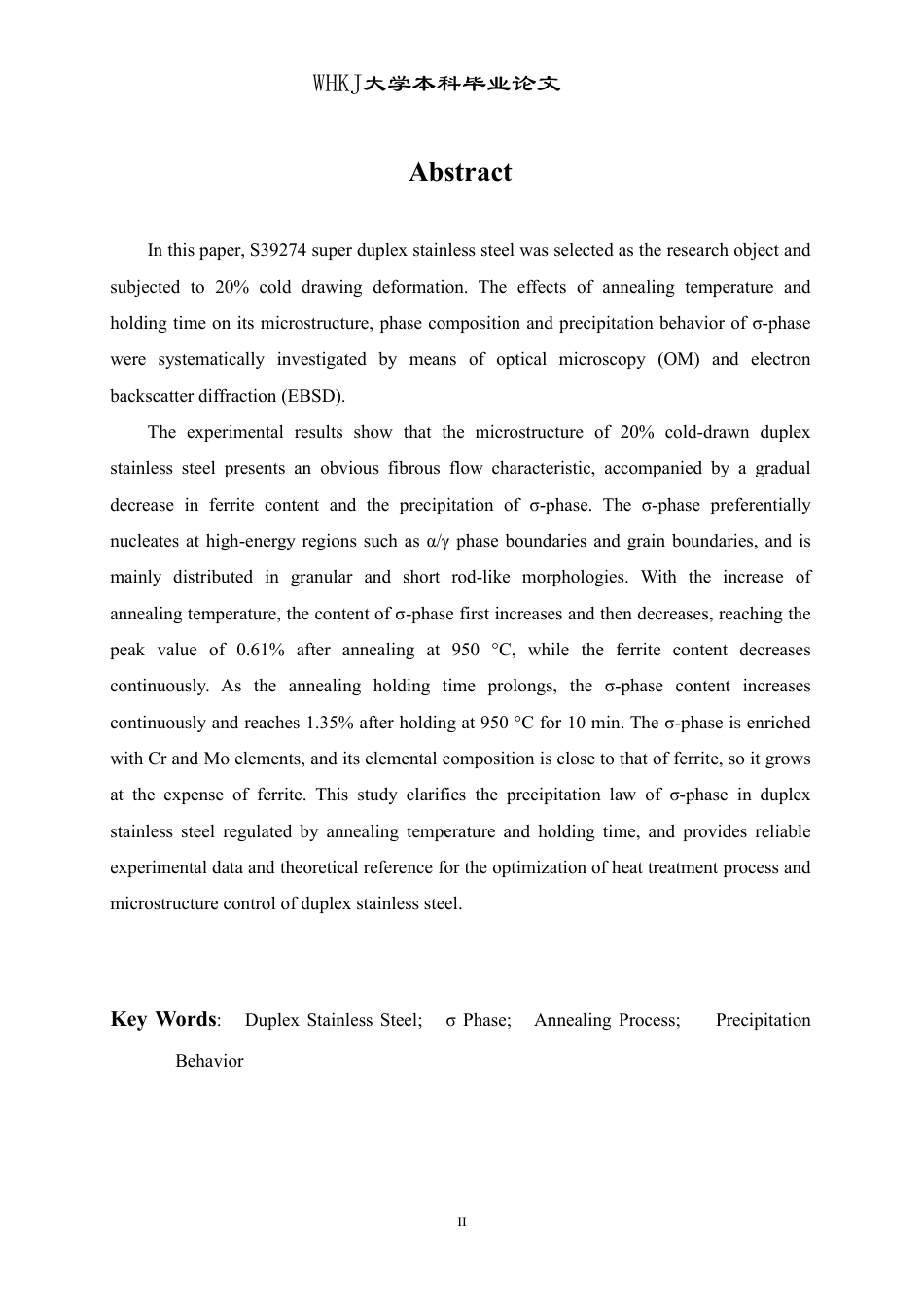

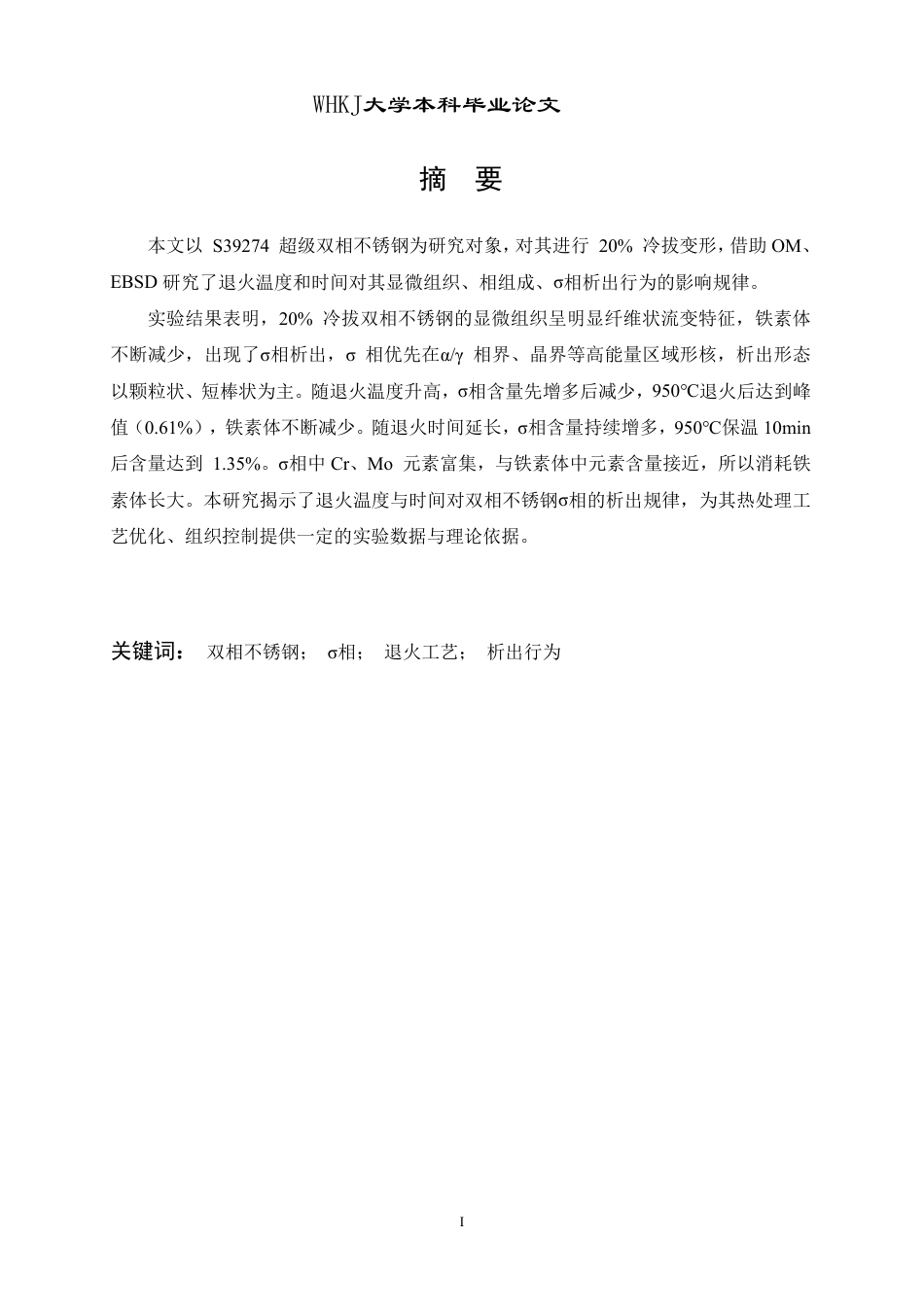

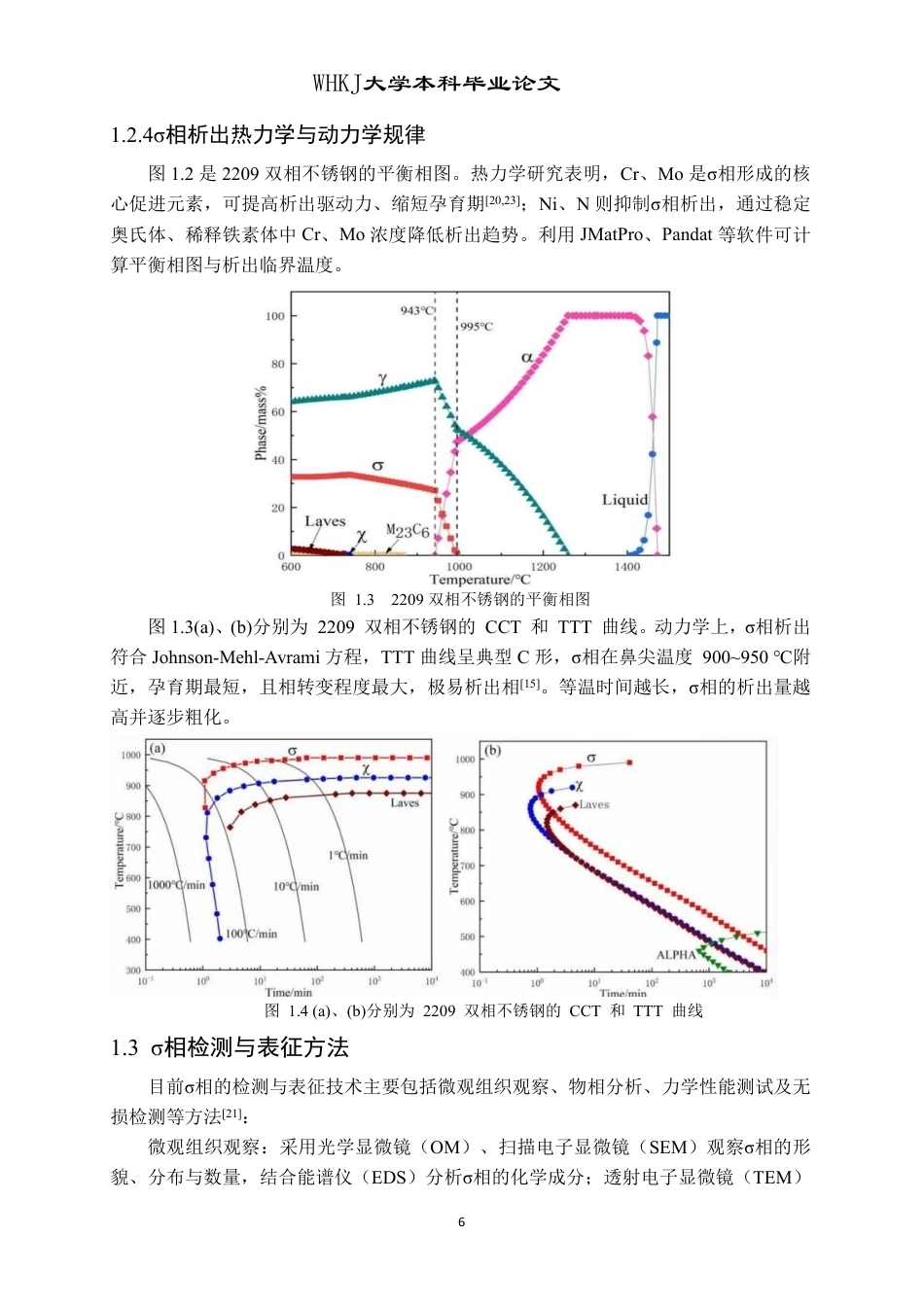

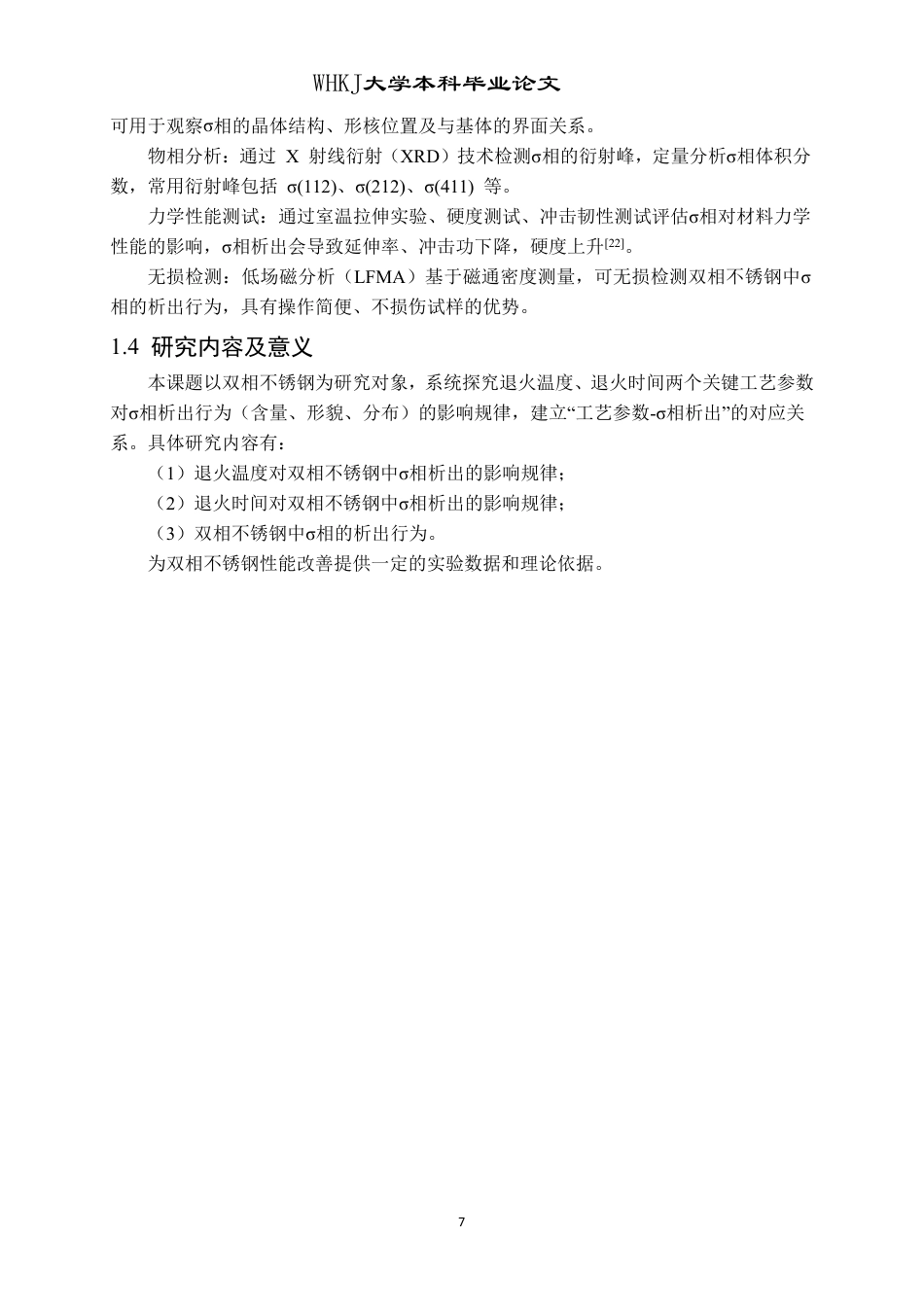

WHKJ大学本科毕业论文I摘要本文以 S39274 超级双相不锈钢为研究对象，对其进行 20% 冷拔变形，借助 OM、EBSD 研究了退火温度和时间对其显微组织、相组成、σ相析出行为的影响规律。实验结果表明，20% 冷拔双相不锈钢的显微组织呈明显纤维状流变特征，铁素体不断减少，出现了σ相析出，σ 相优先在α/γ 相界、晶界等高能量区域形核，析出形态以颗粒状、短棒状为主。随退火温度升高，σ相含量先增多后减少，950℃退火后达到峰值（0.61%），铁素体不断减少。随退火时间延长，σ相含量持续增多，950℃保温 10min后含量达到 1.35%。σ相中 Cr、Mo 元素富集，与...
