26年WP车辆工程 车辆机械式变速器在线交检试验台设计3.28-AI13.2全日(20360字).docx

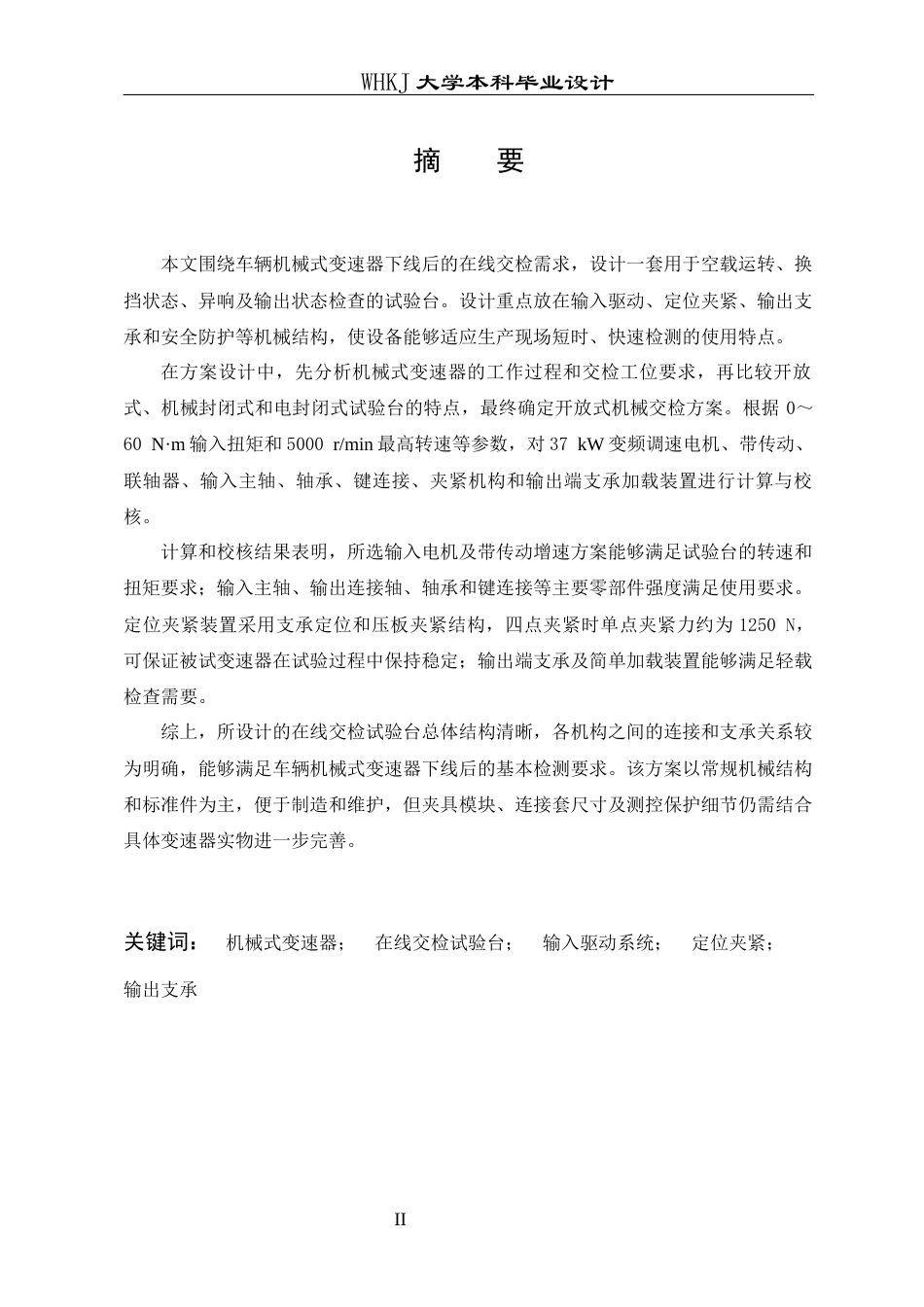

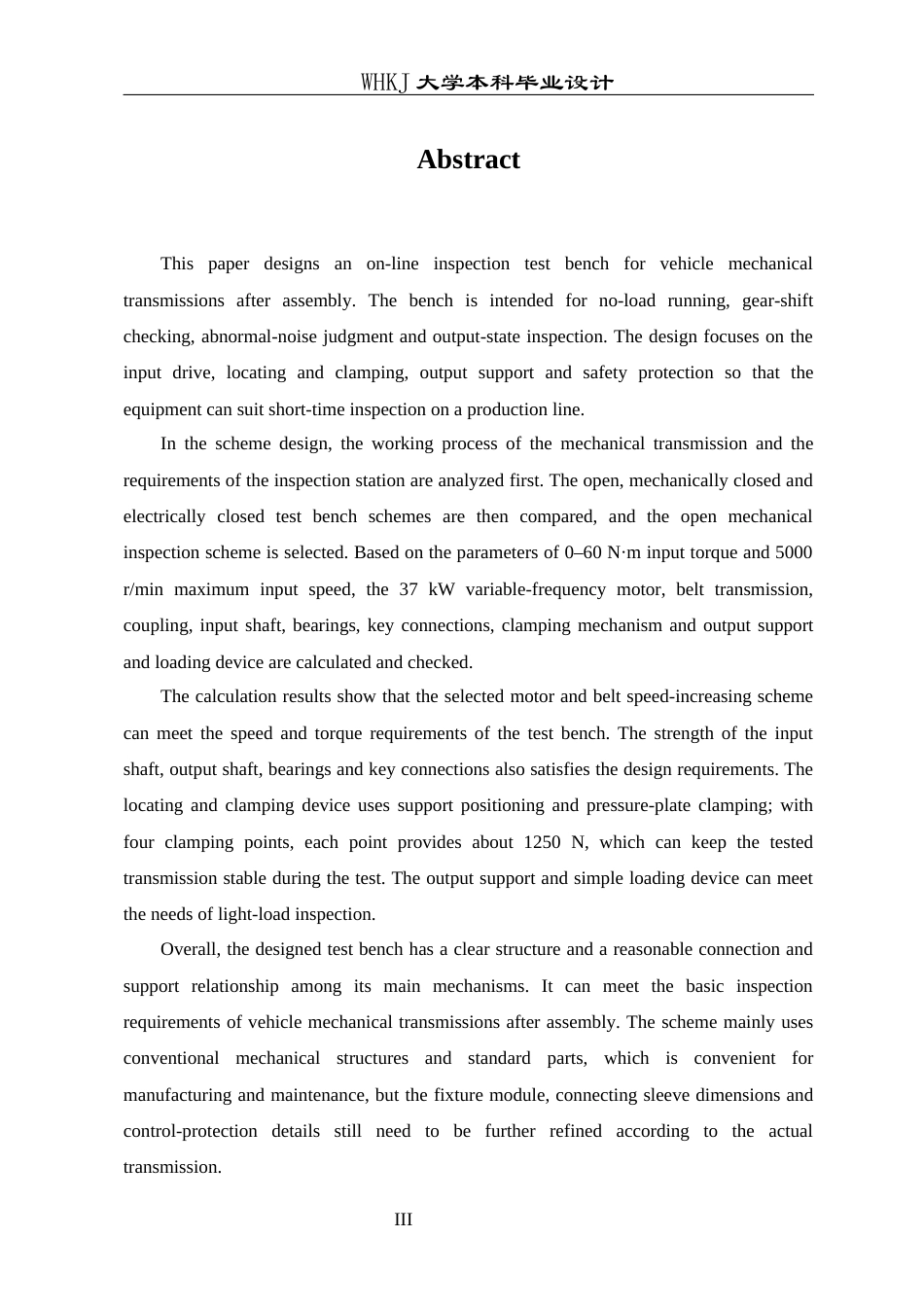

IIWHKJ 大学本科毕业设计摘 要本文围绕车辆机械式变速器下线后的在线交检需求，设计一套用于空载运转、换挡状态、异响及输出状态检查的试验台。设计重点放在输入驱动、定位夹紧、输出支承和安全防护等机械结构，使设备能够适应生产现场短时、快速检测的使用特点。在方案设计中，先分析机械式变速器的工作过程和交检工位要求，再比较开放式、机械封闭式和电封闭式试验台的特点，最终确定开放式机械交检方案。根据 0～60 N·m 输入扭矩和 5000 r/min 最高转速等参数，对 37 kW 变频调速电机、带传动、联轴器、输入主轴、轴承、键连接、夹紧机构和输出端支承加载...
