26年WP金属材料工程 单抑制剂取向硅钢高温退火过程中组织、织构及磁性能演变规律9.63-AI51.45全日(19350字).docx

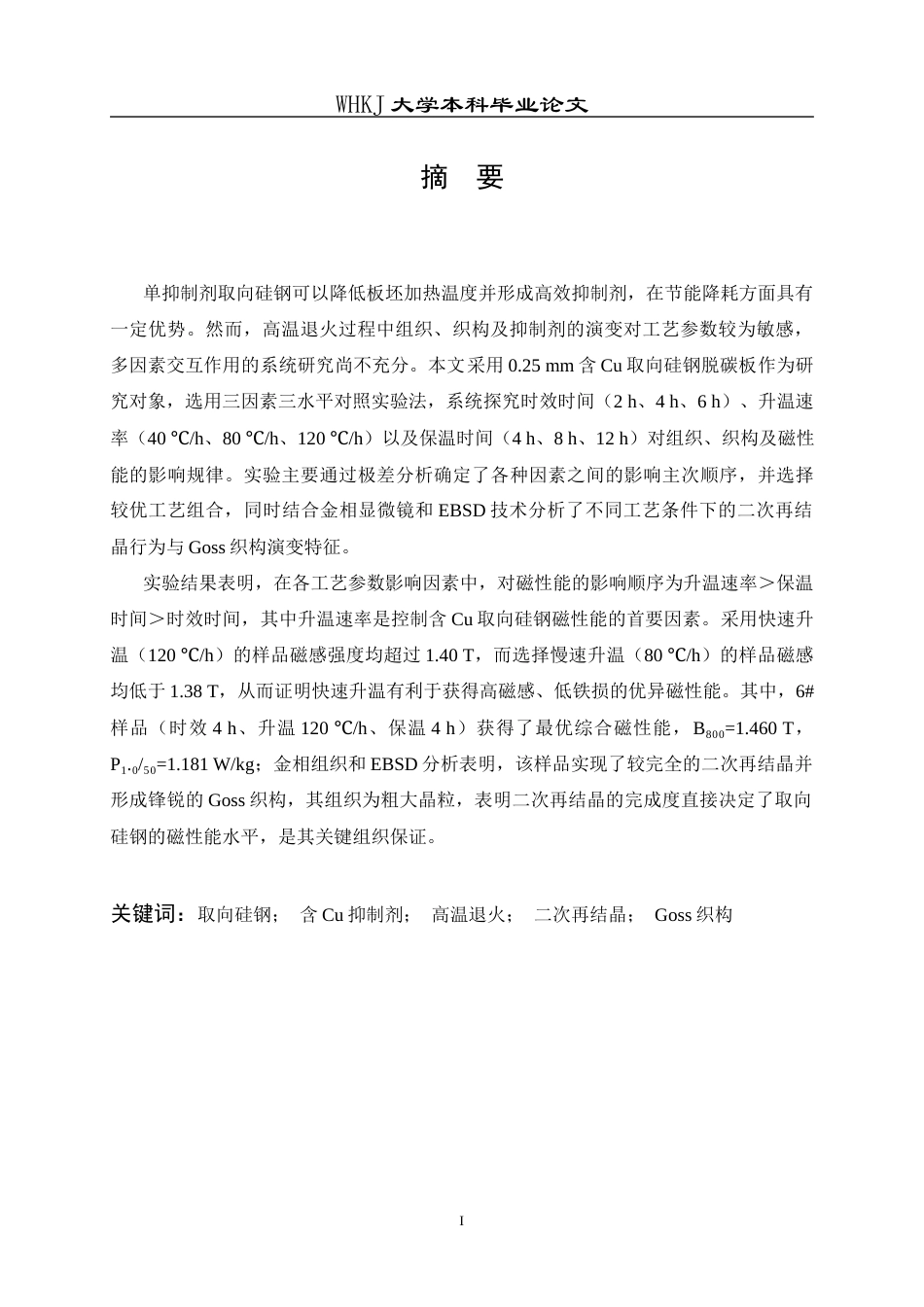

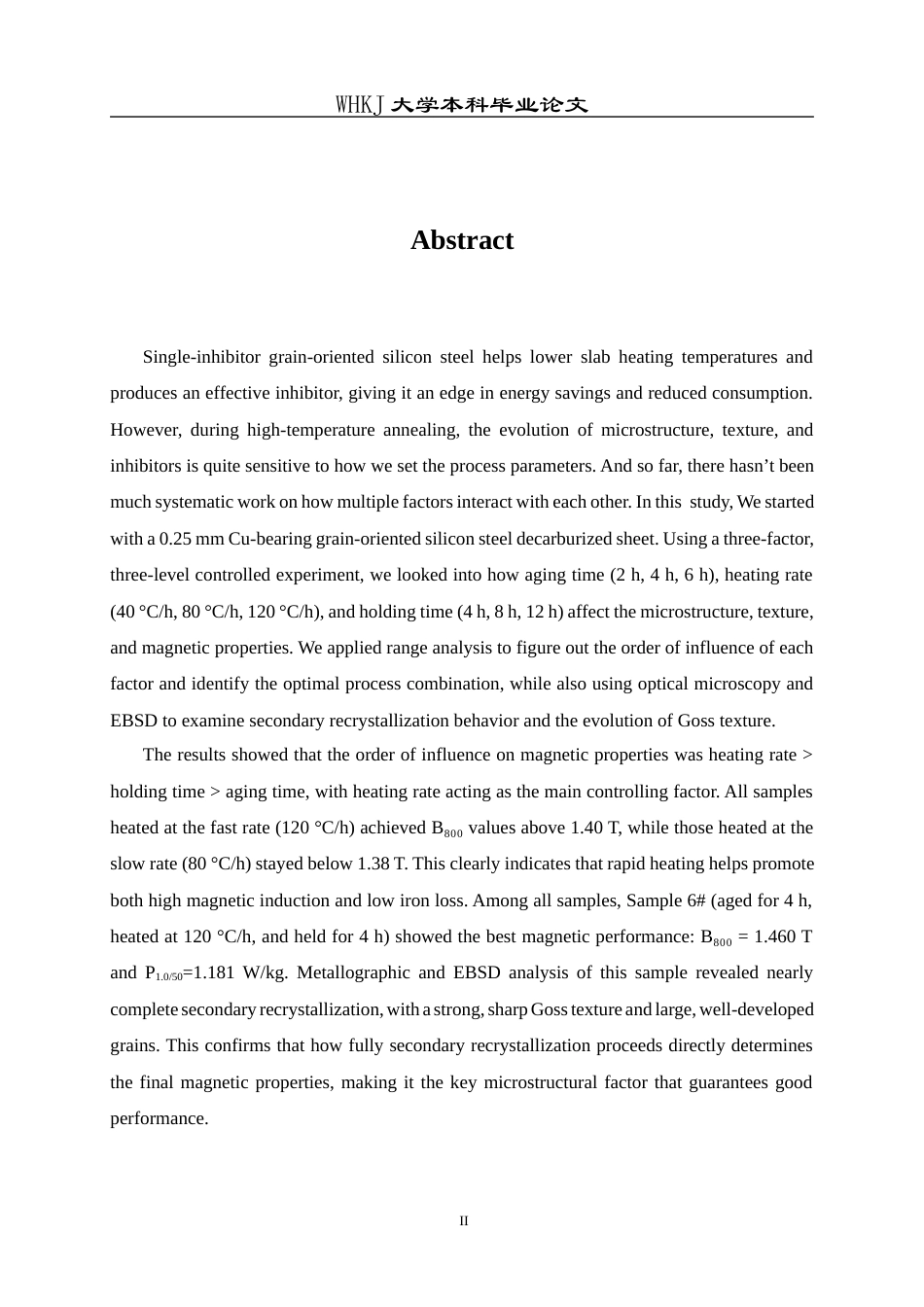

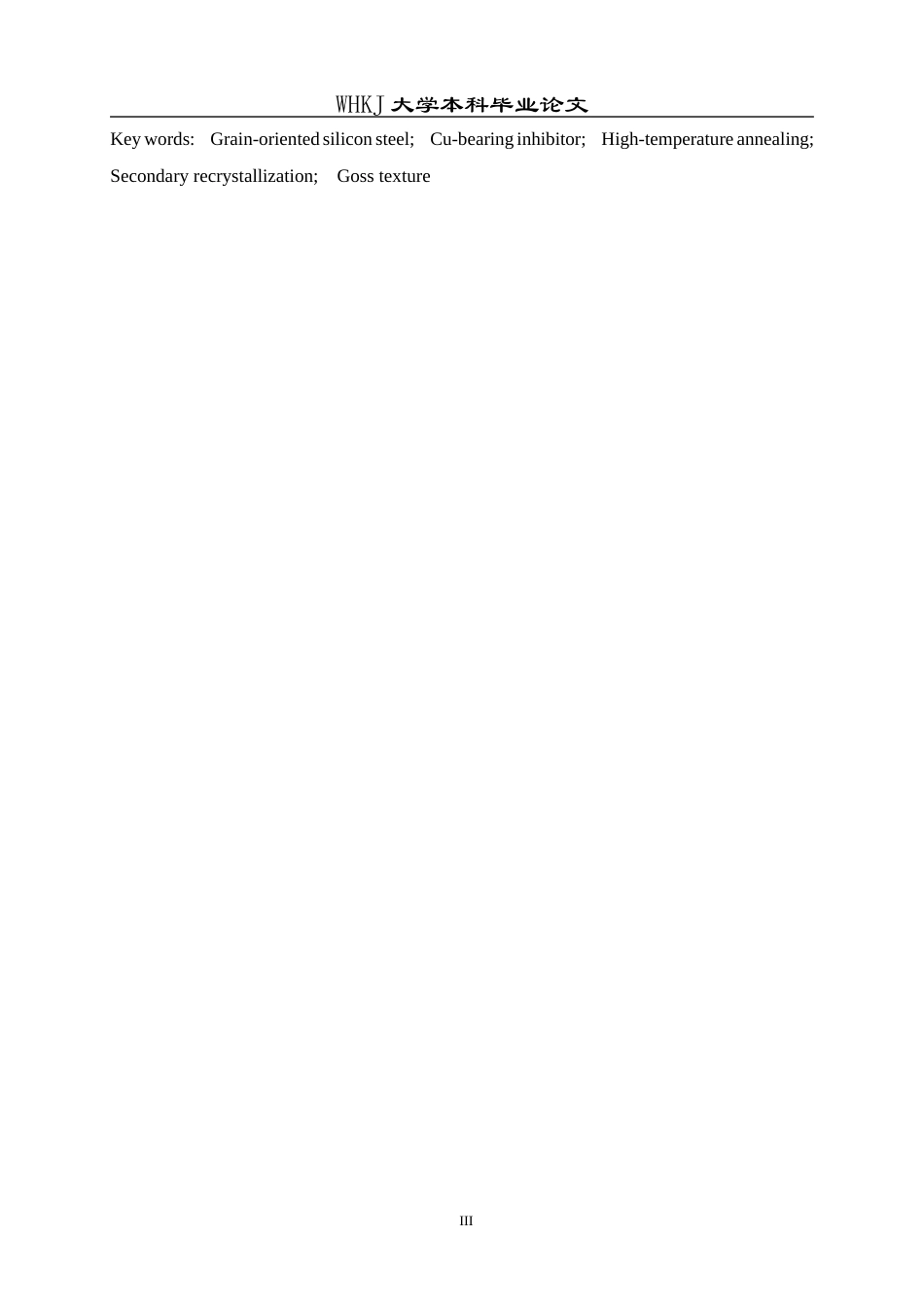

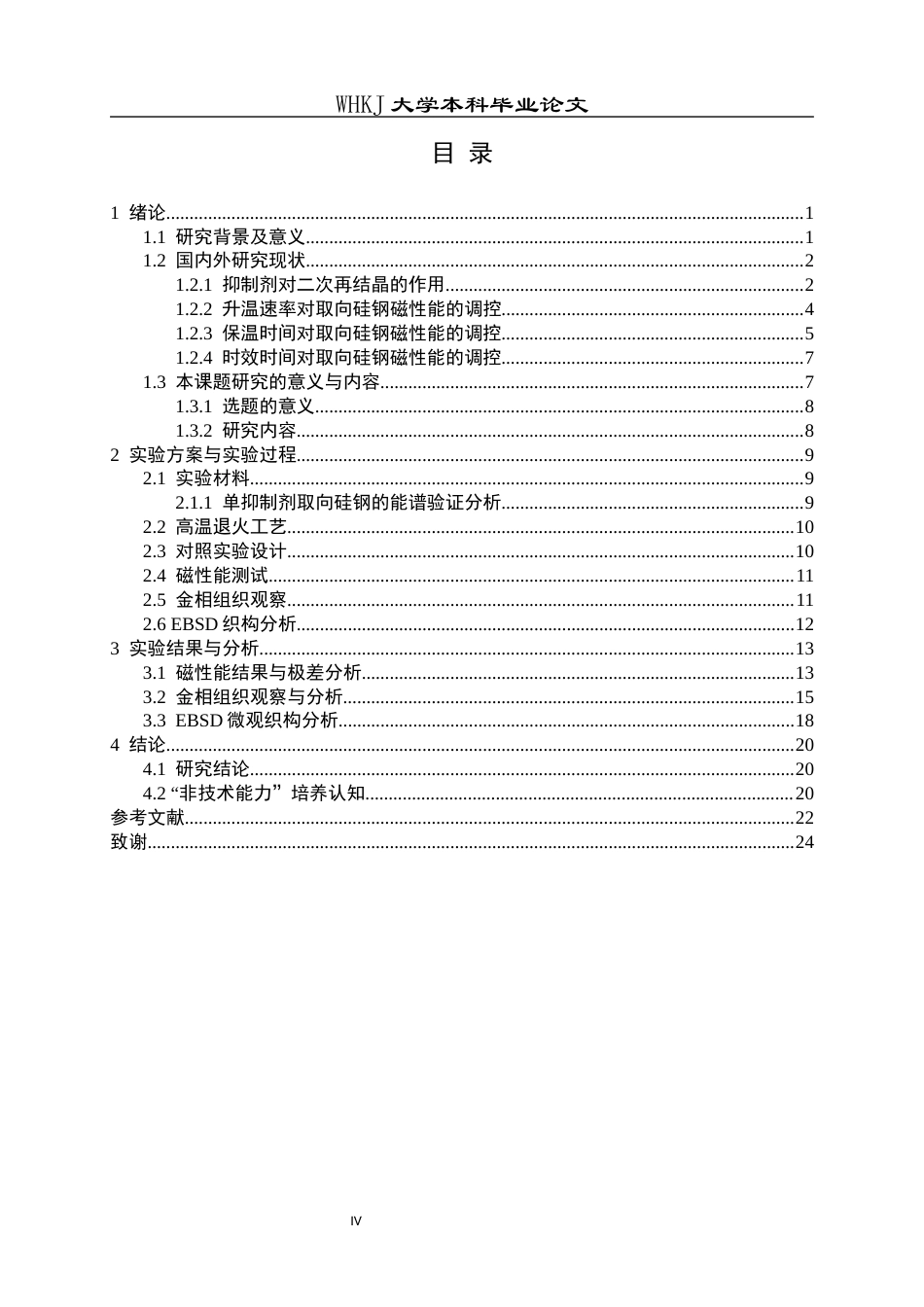

IWHKJ 大学本科毕业论文摘 要单抑制剂取向硅钢可以降低板坯加热温度并形成高效抑制剂，在节能降耗方面具有一定优势。然而，高温退火过程中组织、织构及抑制剂的演变对工艺参数较为敏感，多因素交互作用的系统研究尚不充分。本文采用 0.25 mm 含 Cu 取向硅钢脱碳板作为研究对象，选用三因素三水平对照实验法，系统探究时效时间（2 h、4 h、6 h）、升温速率（40 /h℃ 、80 /h℃ 、120 /h℃ ）以及保温时间（4 h、8 h、12 h）对组织、织构及磁性能的影响规律。实验主要通过极差分析确定了各种因素之间的影响主次顺序，并选择较优工艺组合，同时结合金相...
