26年CH通信工程掺Zn氧化镓薄膜的研究-全日制终稿(10752字).docx

下载文档加入资源篮

阅读 0
格式 docx
大小 1.53 MB
约29页
2026-09-03
评论
收藏
赞(0)
海报
分享
微信扫码分享或点击分享到
QQ空间
QQ好友
新浪微博
复制链接
分享赚佣金
举报

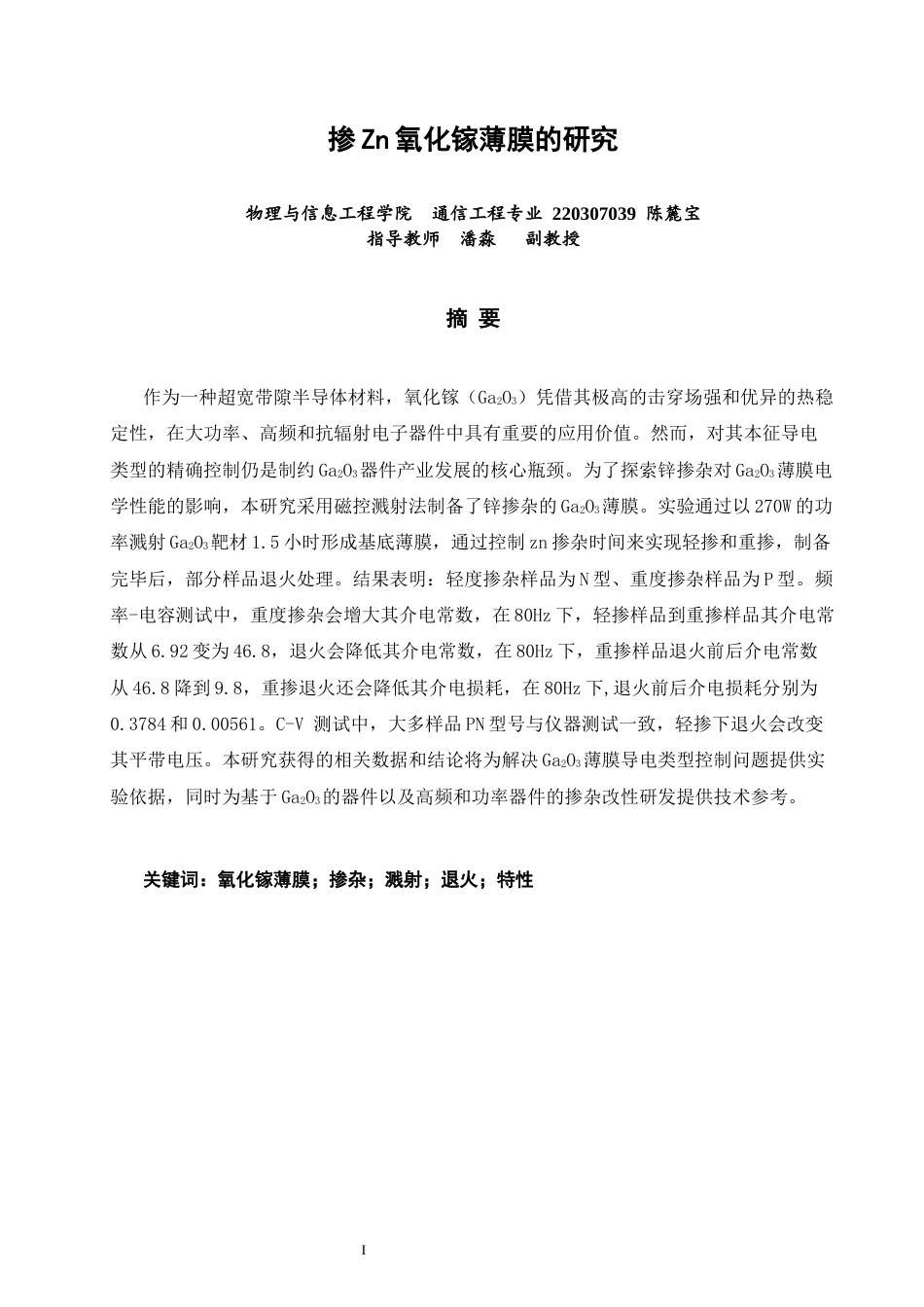

26年CH通信工程掺Zn氧化镓薄膜的研究-全日制终稿(10752字).docx_第1页

1/29页

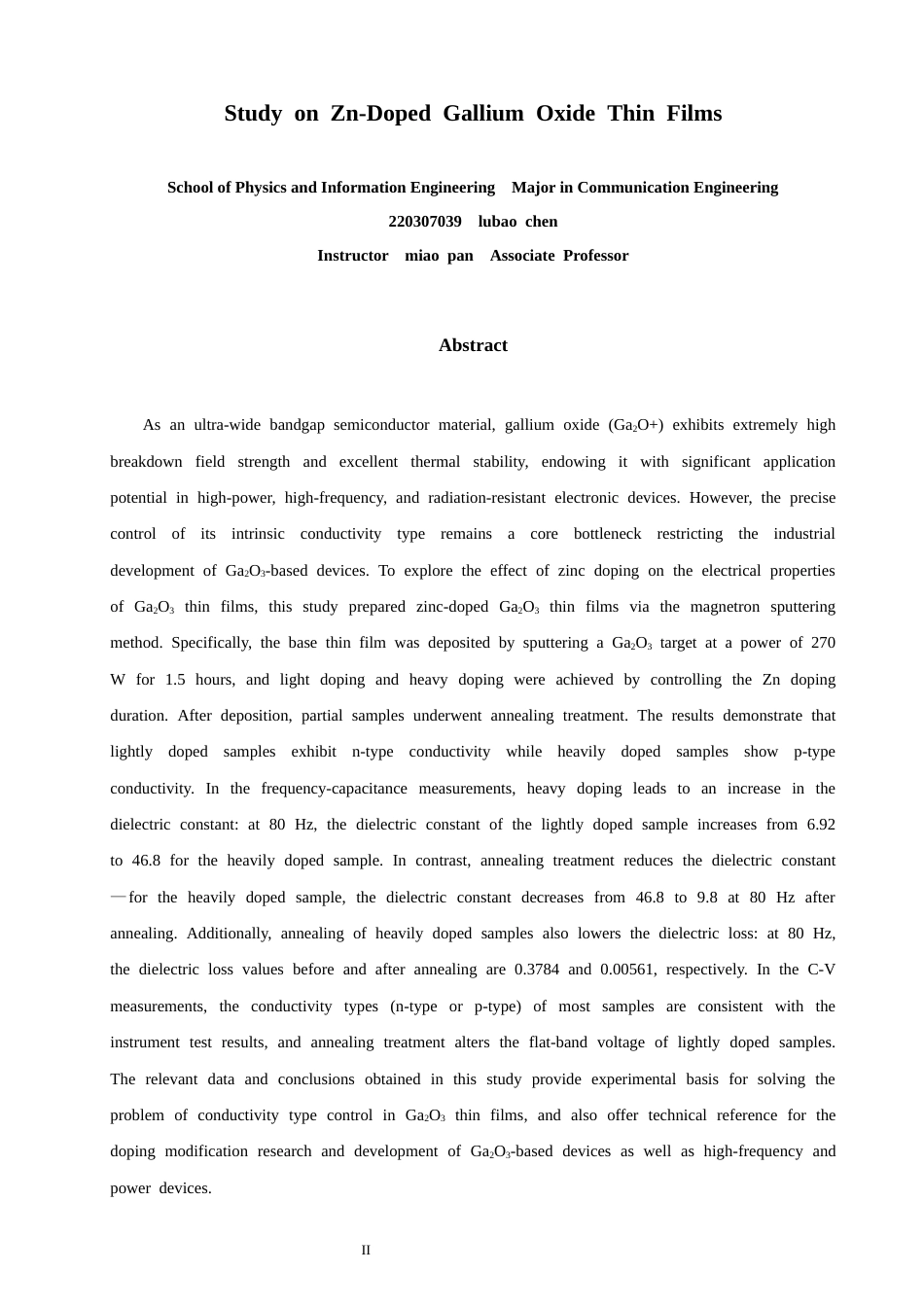

26年CH通信工程掺Zn氧化镓薄膜的研究-全日制终稿(10752字).docx_第2页

2/29页

26年CH通信工程掺Zn氧化镓薄膜的研究-全日制终稿(10752字).docx_第3页

3/29页

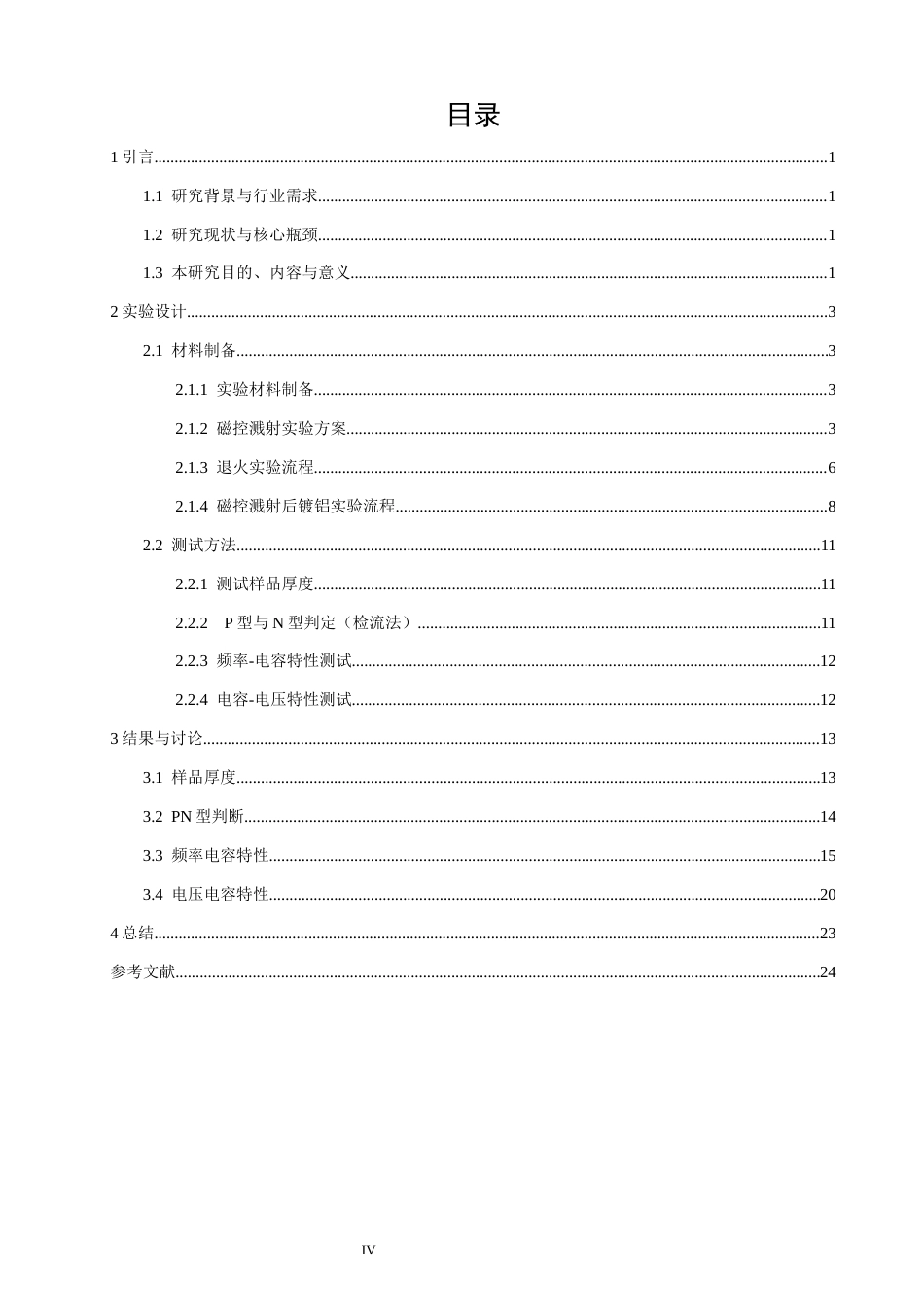

26年CH通信工程掺Zn氧化镓薄膜的研究-全日制终稿(10752字).docx_第4页

4/29页

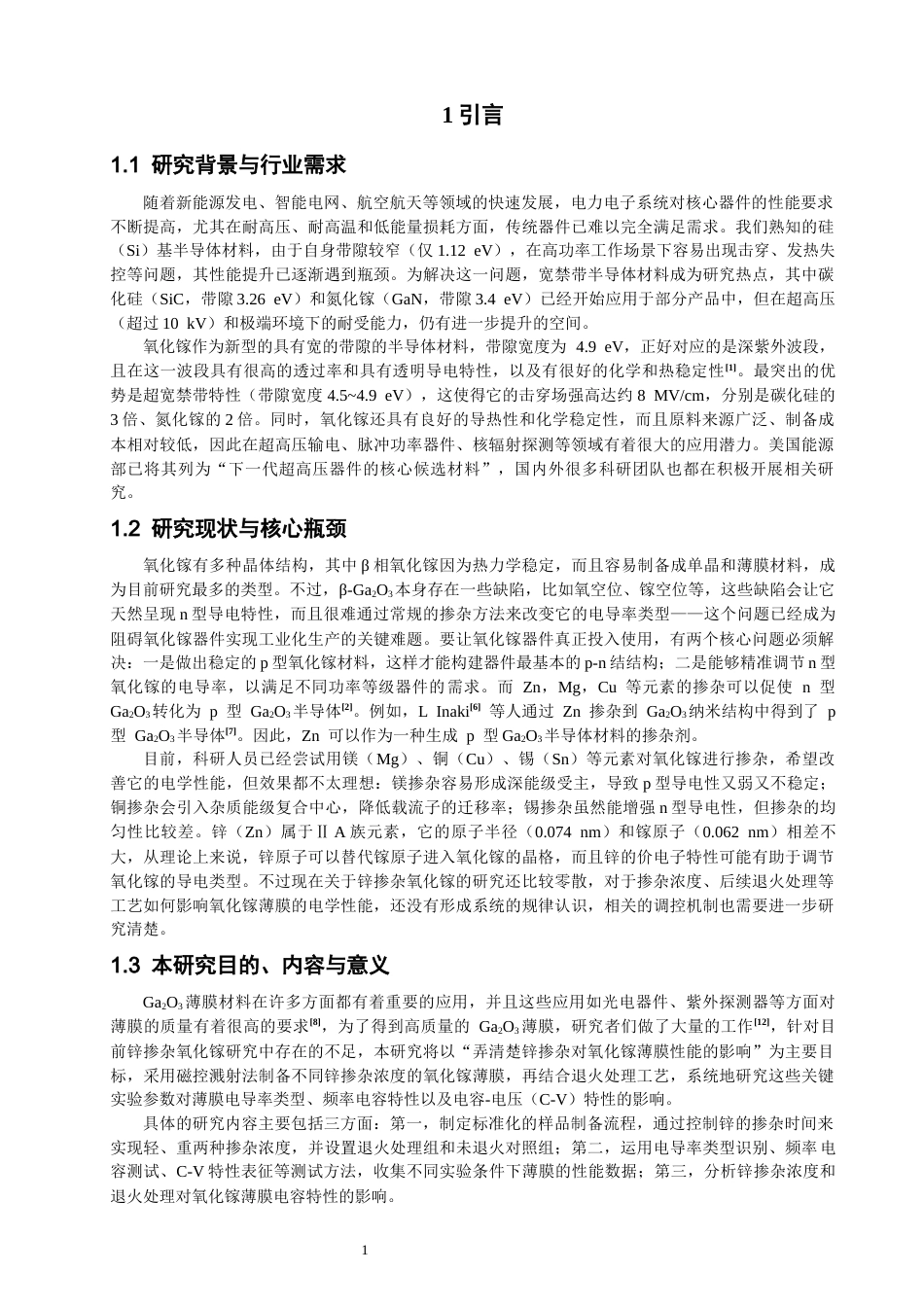

26年CH通信工程掺Zn氧化镓薄膜的研究-全日制终稿(10752字).docx_第5页

5/29页

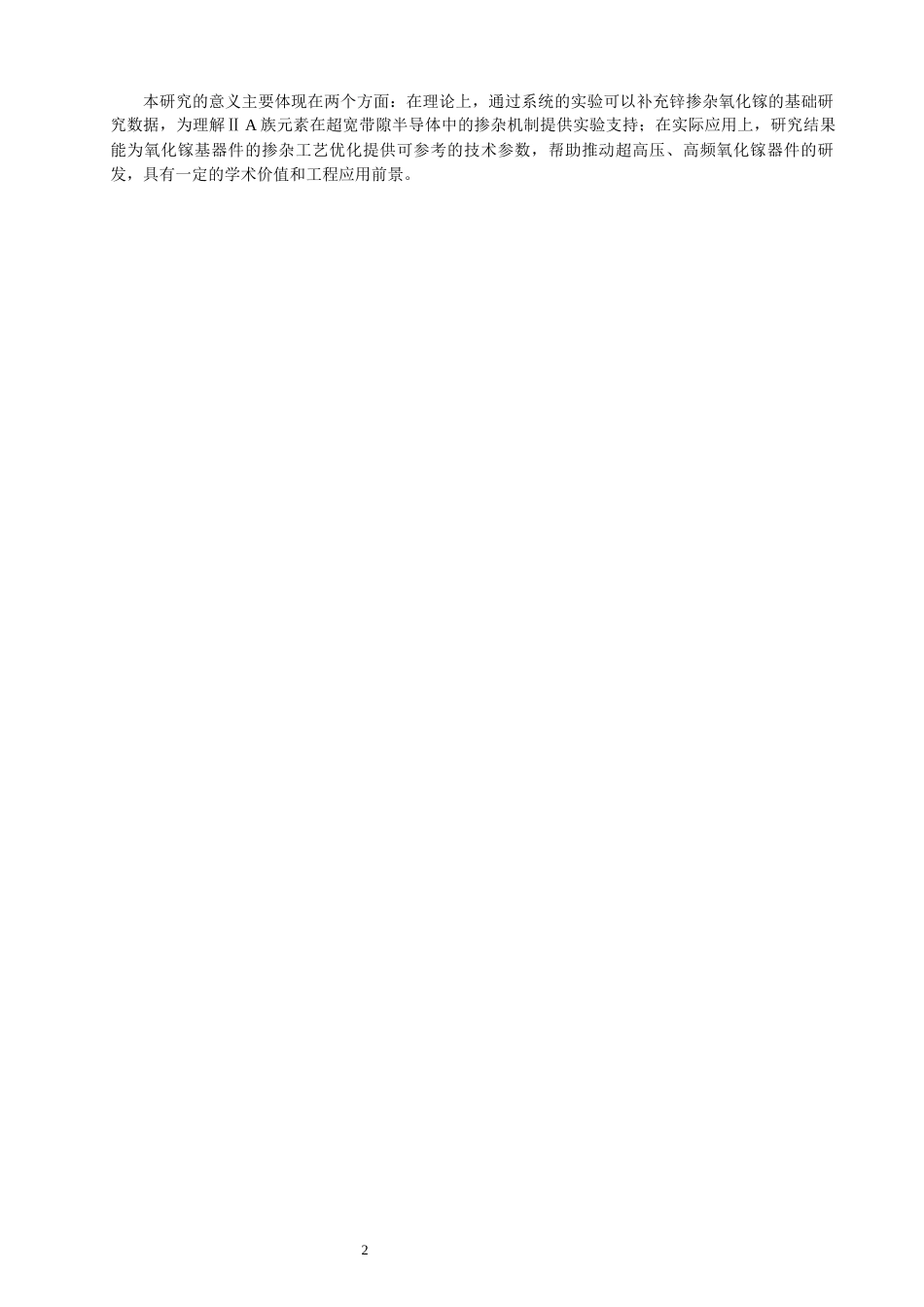

26年CH通信工程掺Zn氧化镓薄膜的研究-全日制终稿(10752字).docx_第6页

6/29页

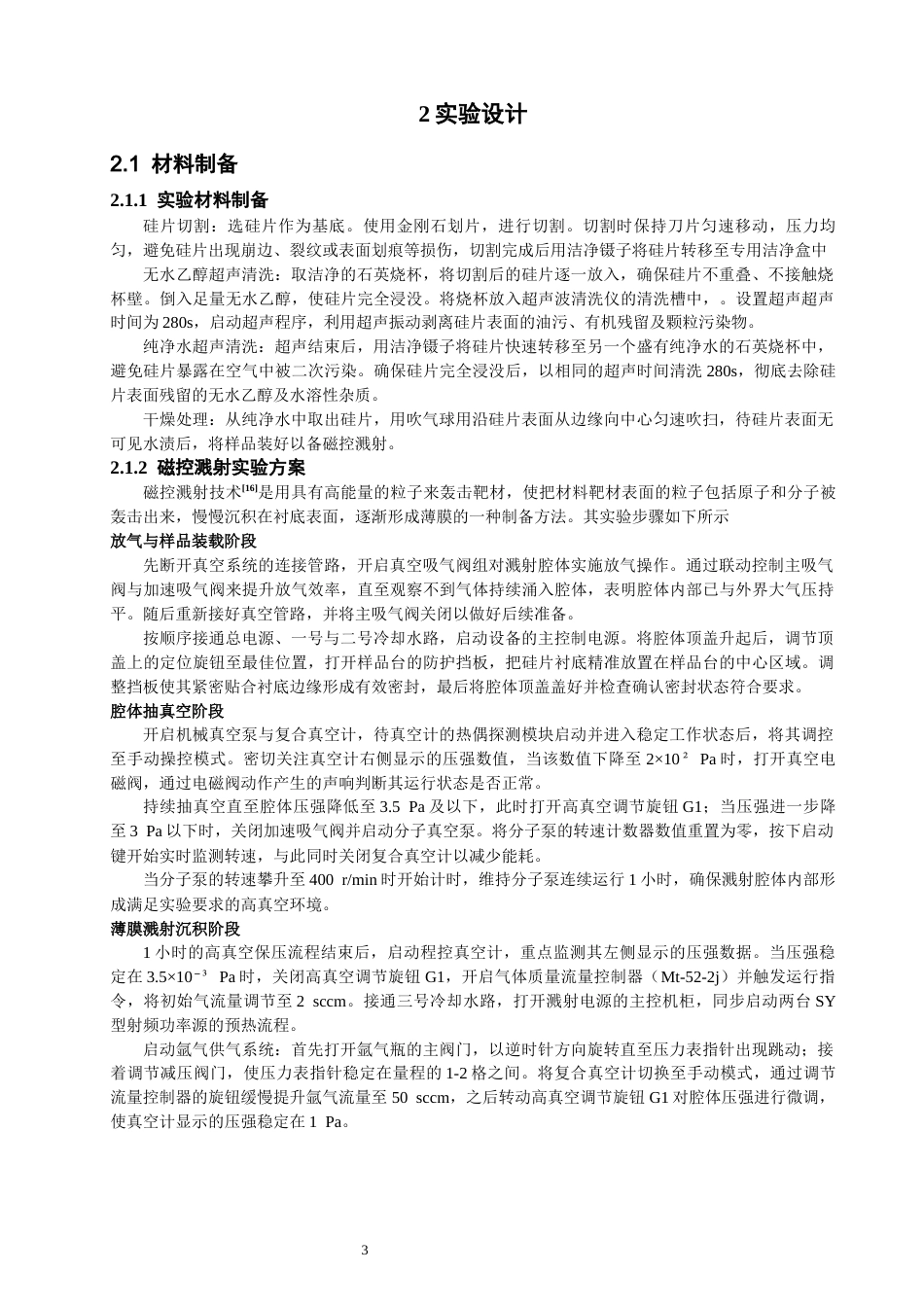

26年CH通信工程掺Zn氧化镓薄膜的研究-全日制终稿(10752字).docx_第7页

7/29页

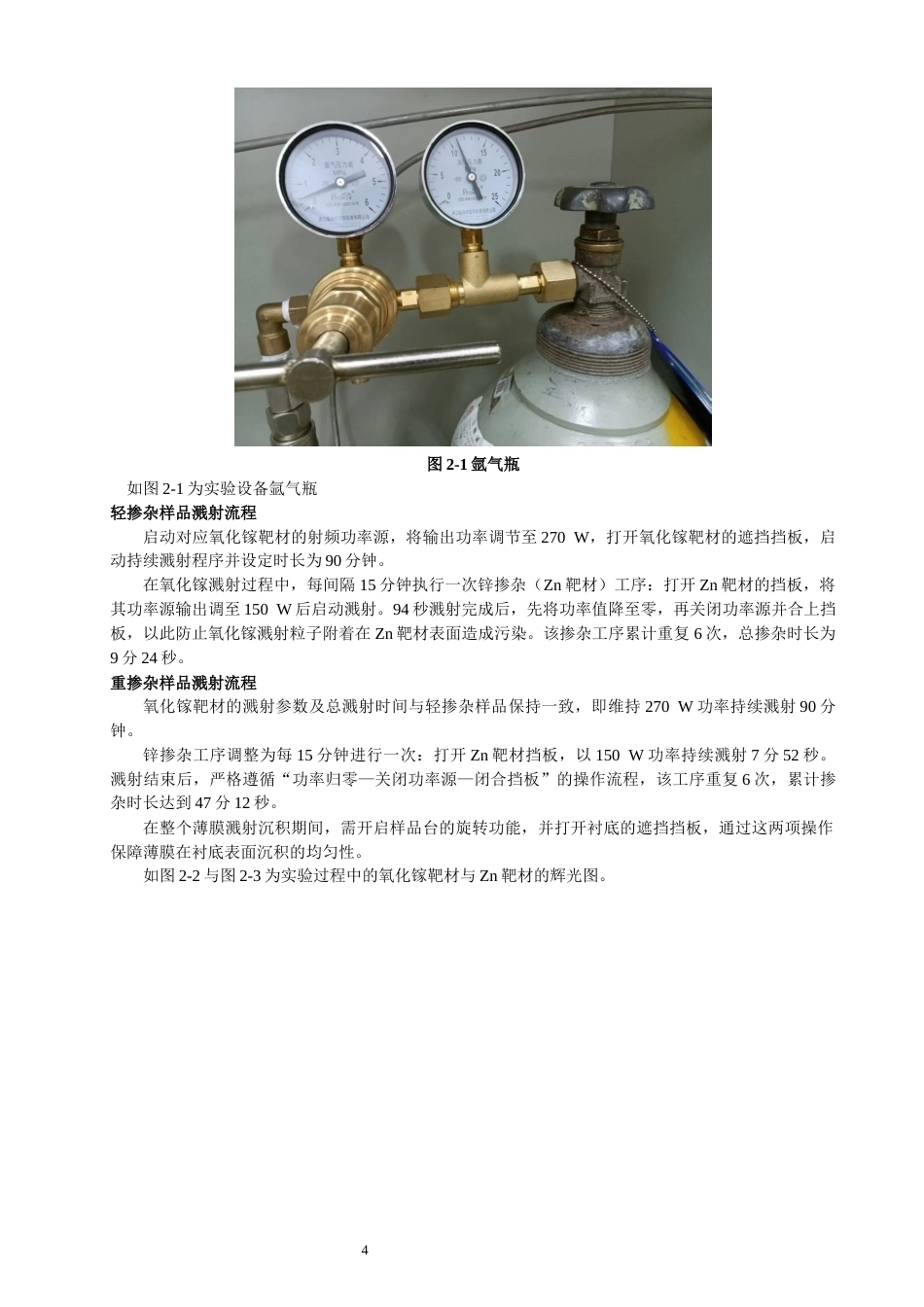

26年CH通信工程掺Zn氧化镓薄膜的研究-全日制终稿(10752字).docx_第8页

8/29页

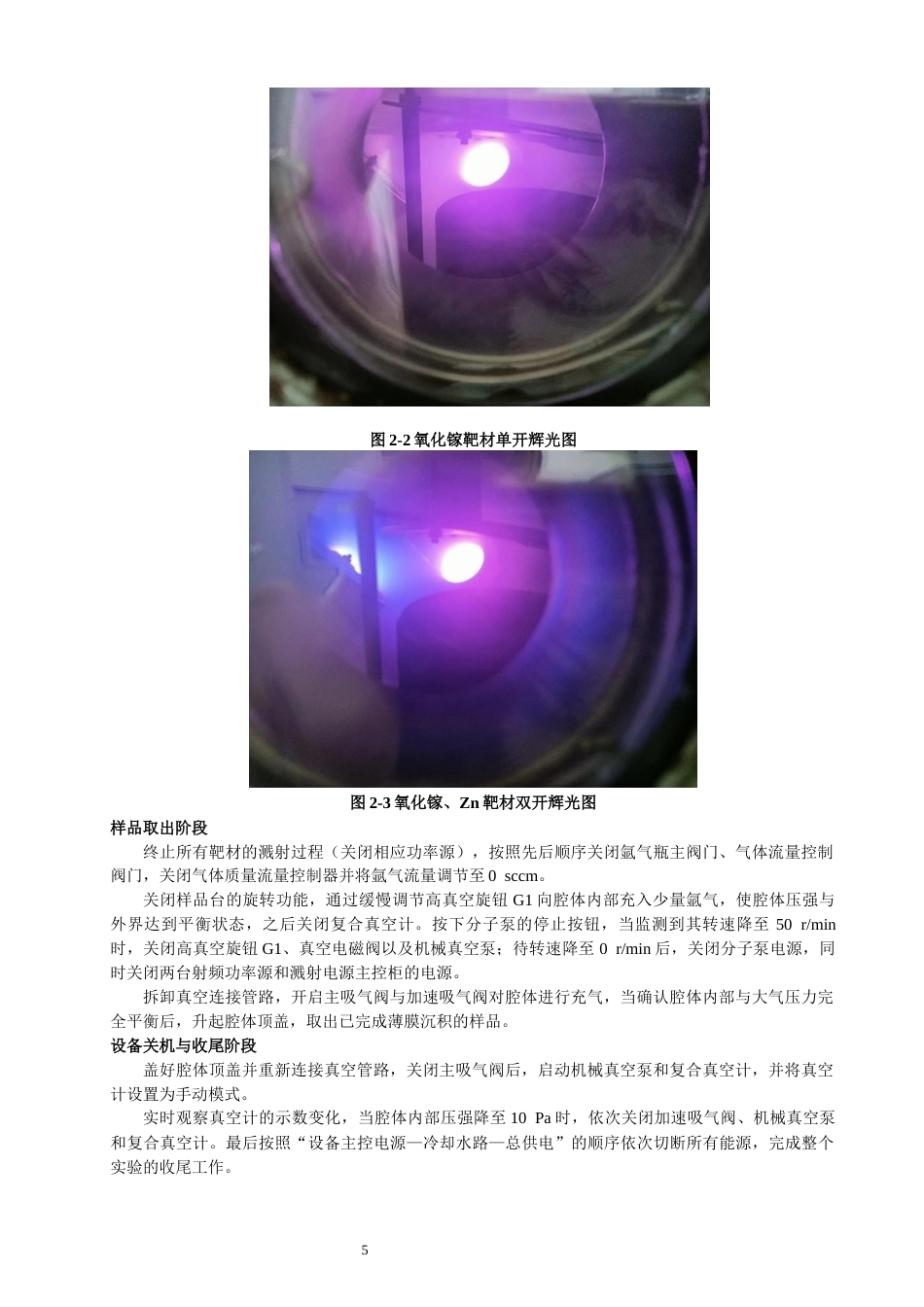

26年CH通信工程掺Zn氧化镓薄膜的研究-全日制终稿(10752字).docx_第9页

9/29页

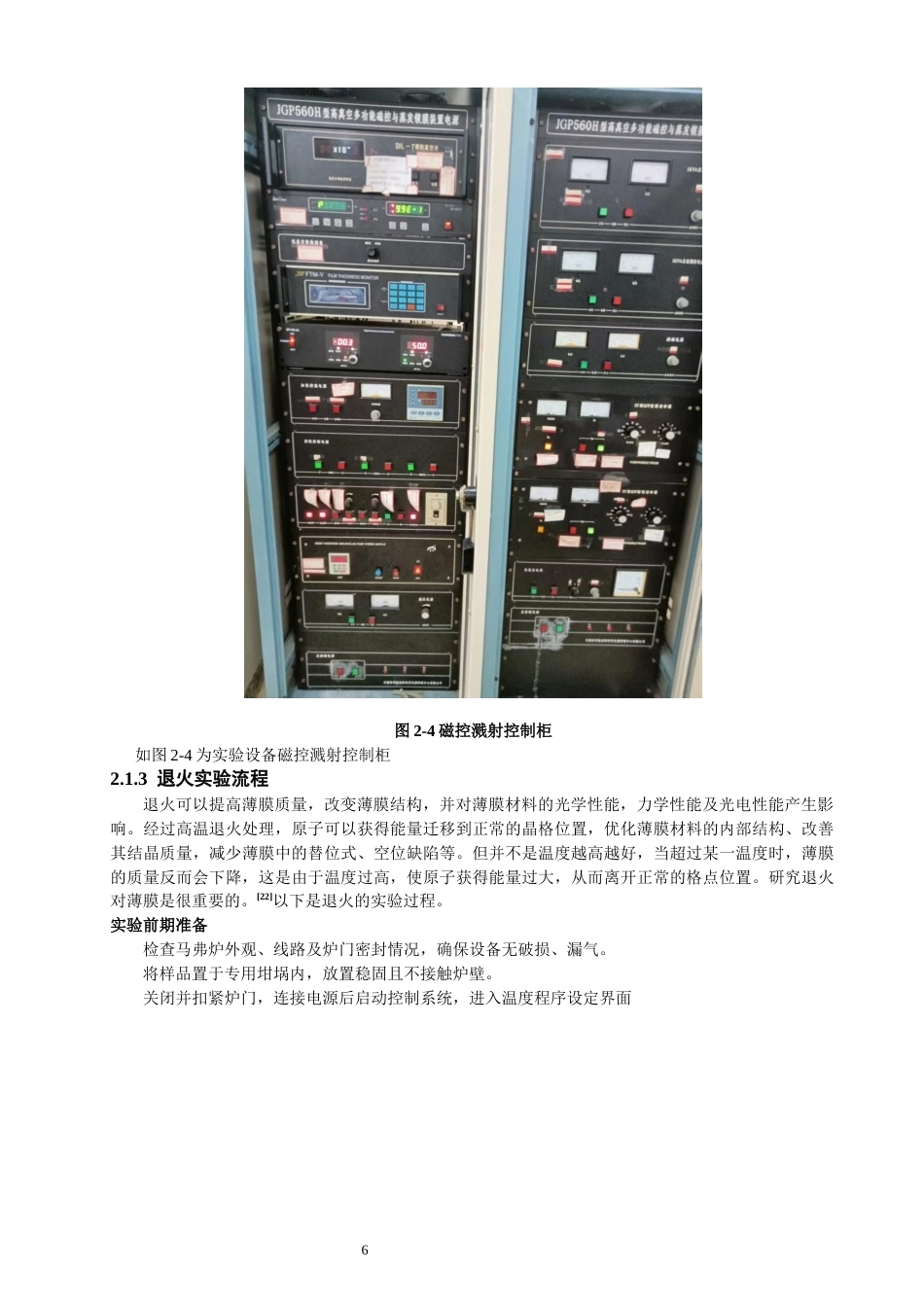

26年CH通信工程掺Zn氧化镓薄膜的研究-全日制终稿(10752字).docx_第10页

10/29页

在线预览已结束，请下载后查看完整版，加入VIP享文档下载特权

/29

加入VIP 下载文档加入资源篮

文本预览下载提示常见问题

I掺 Zn 氧化镓薄膜的研究物理与信息工程学院通信工程专业 220307039 陈麓宝指导教师潘淼副教授摘要作为一种超宽带隙半导体材料，氧化镓（Ga2O3）凭借其极高的击穿场强和优异的热稳定性，在大功率、高频和抗辐射电子器件中具有重要的应用价值。然而，对其本征导电类型的精确控制仍是制约 Ga2O3器件产业发展的核心瓶颈。为了探索锌掺杂对 Ga2O3薄膜电学性能的影响，本研究采用磁控溅射法制备了锌掺杂的 Ga2O3薄膜。实验通过以 270W 的功率溅射 Ga2O3靶材 1.5 小时形成基底薄膜，通过控制 zn 掺杂时间来实现轻掺和重掺，制备完毕后，部分样品退火处理...

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用.。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容
