26年WP 基于非密堆积光子晶体的高灵敏应变致变色薄膜研究最终稿(11734字).docx

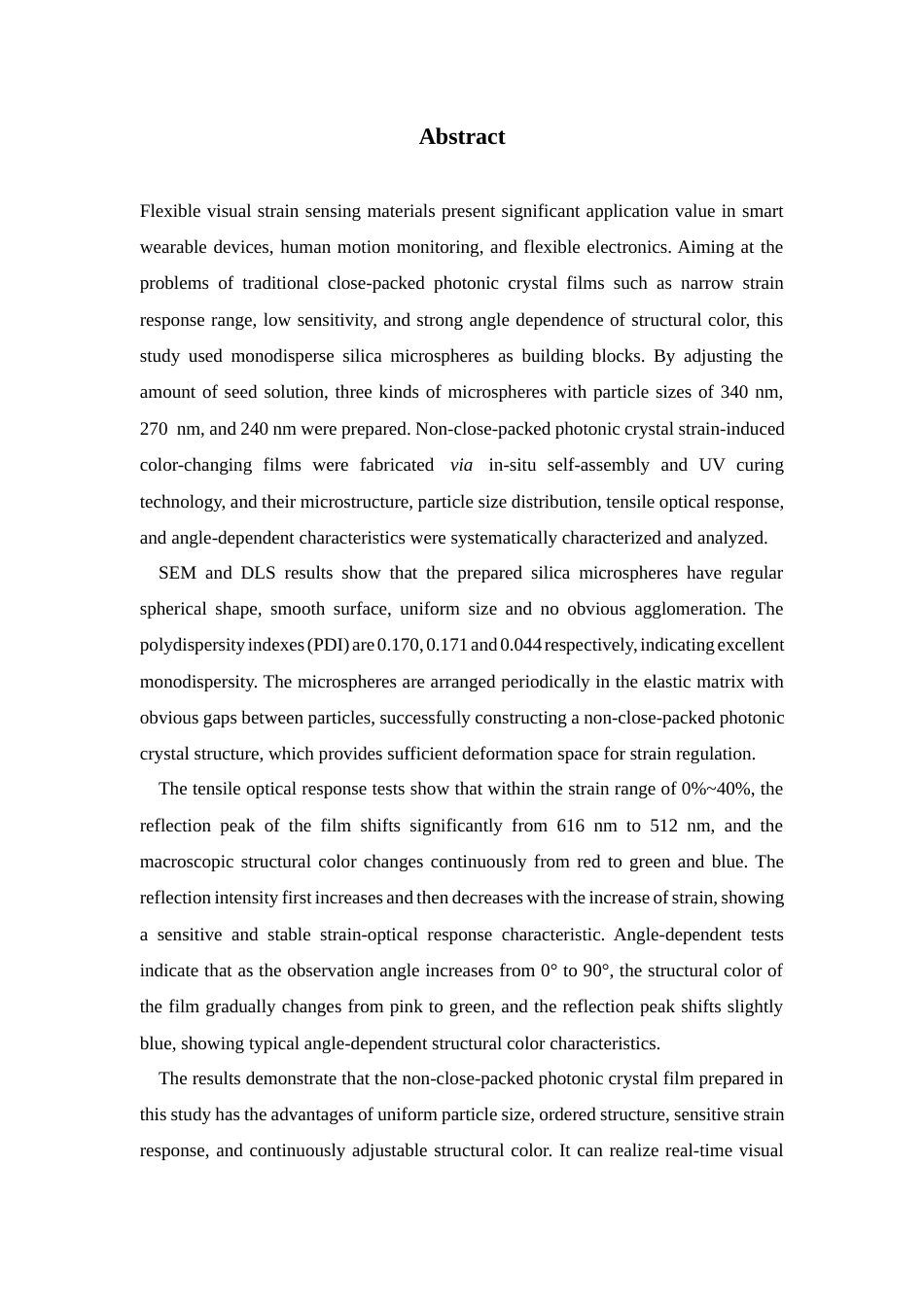

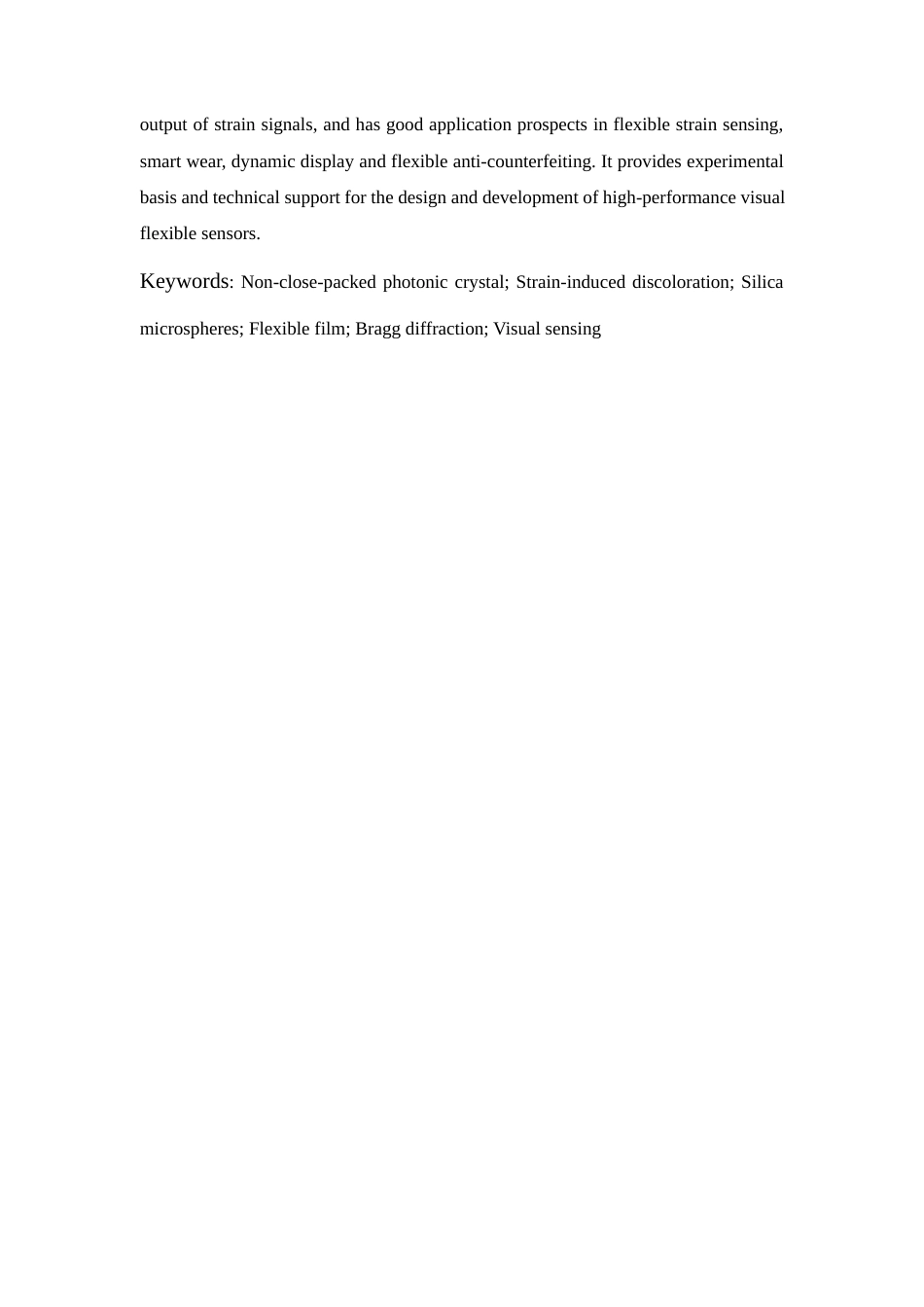

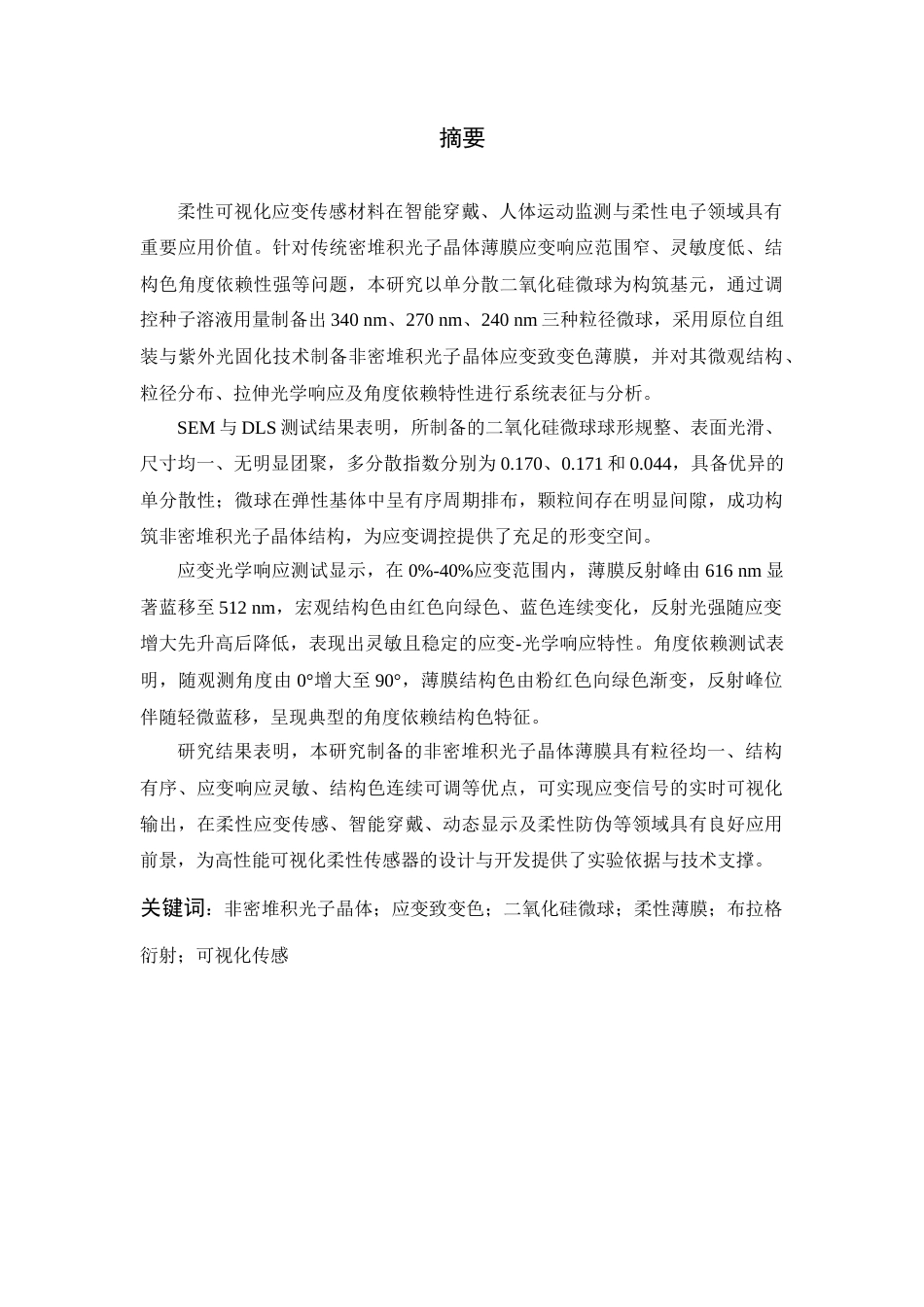

摘要柔性可视化应变传感材料在智能穿戴、人体运动监测与柔性电子领域具有重要应用价值。针对传统密堆积光子晶体薄膜应变响应范围窄、灵敏度低、结构色角度依赖性强等问题，本研究以单分散二氧化硅微球为构筑基元，通过调控种子溶液用量制备出 340 nm、270 nm、240 nm 三种粒径微球，采用原位自组装与紫外光固化技术制备非密堆积光子晶体应变致变色薄膜，并对其微观结构、粒径分布、拉伸光学响应及角度依赖特性进行系统表征与分析。SEM 与 DLS 测试结果表明，所制备的二氧化硅微球球形规整、表面光滑、尺寸均一、无明显团聚，多分散指数分别为 0.170、0.171 和...
