26年WP 低温粉末环氧环氧粉末涂料制备及其性能研究最终稿(12256字).docx

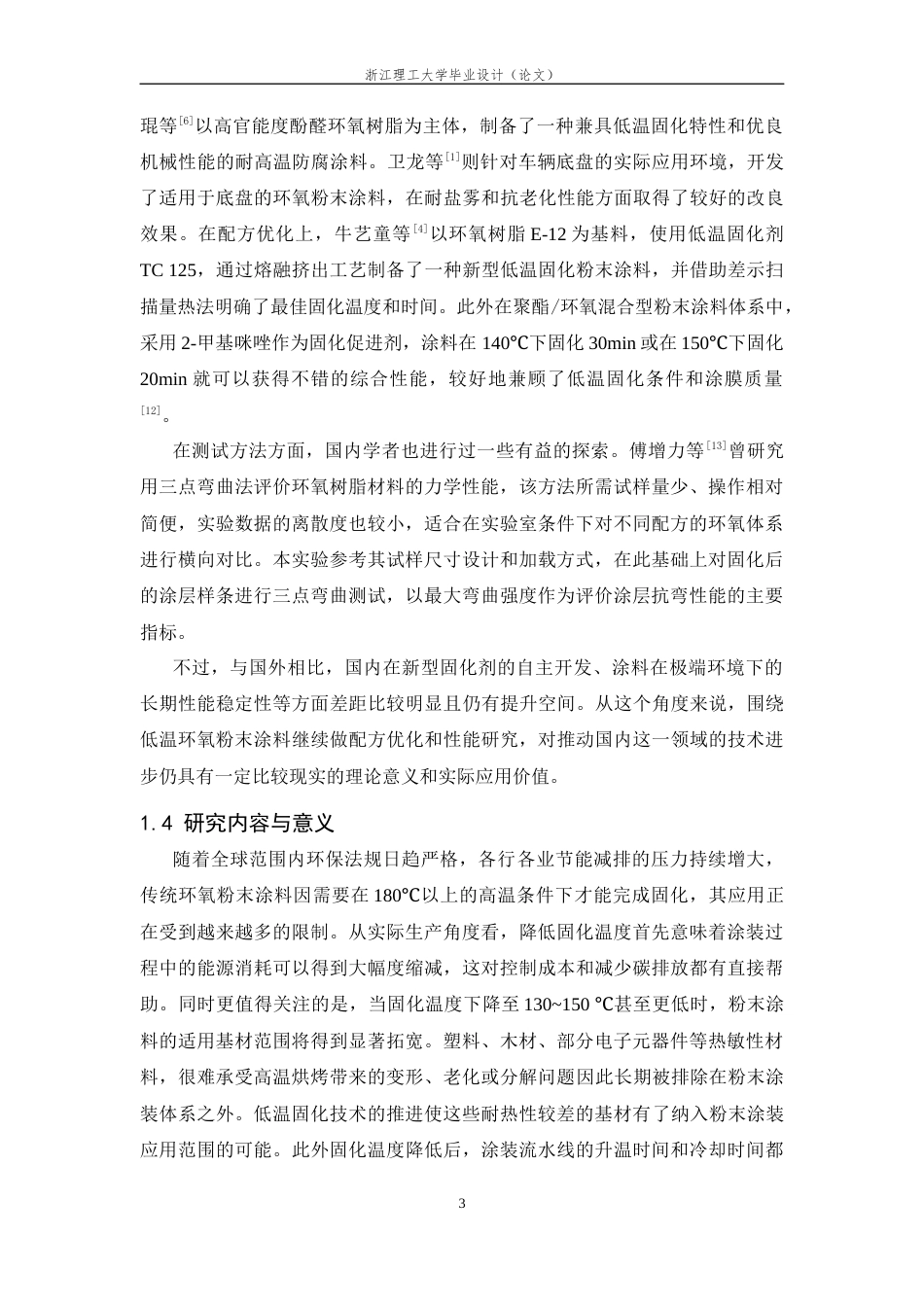

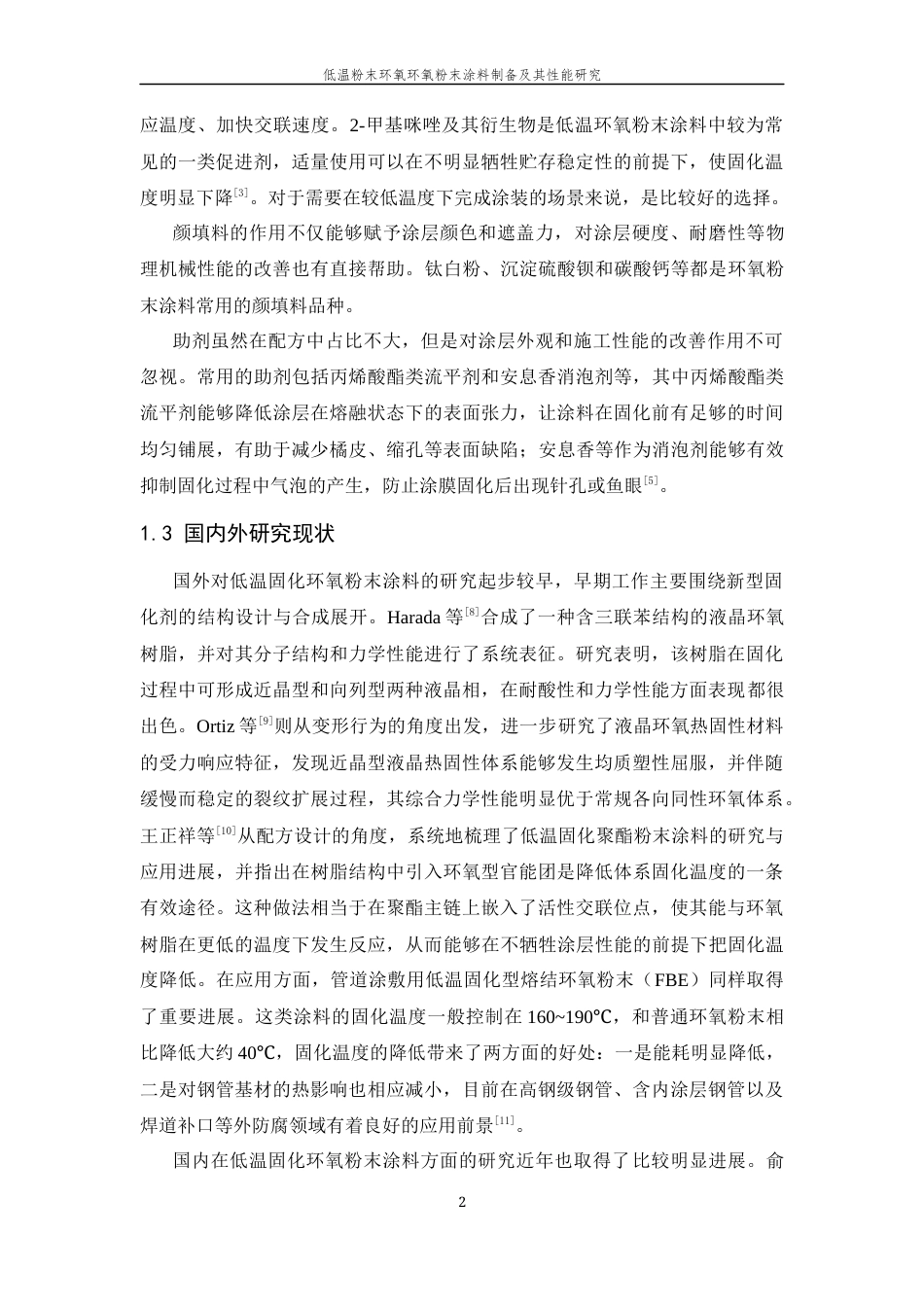

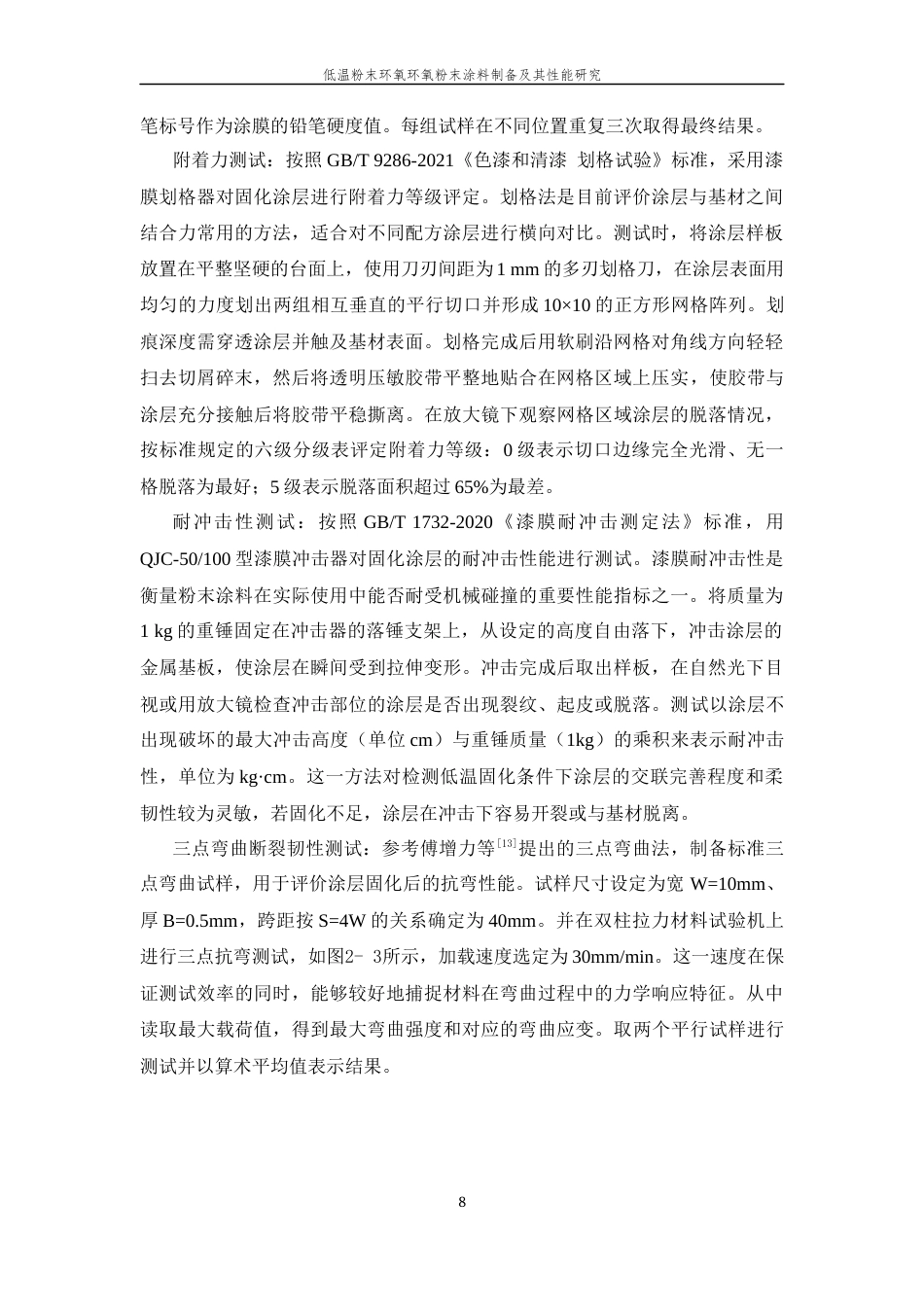

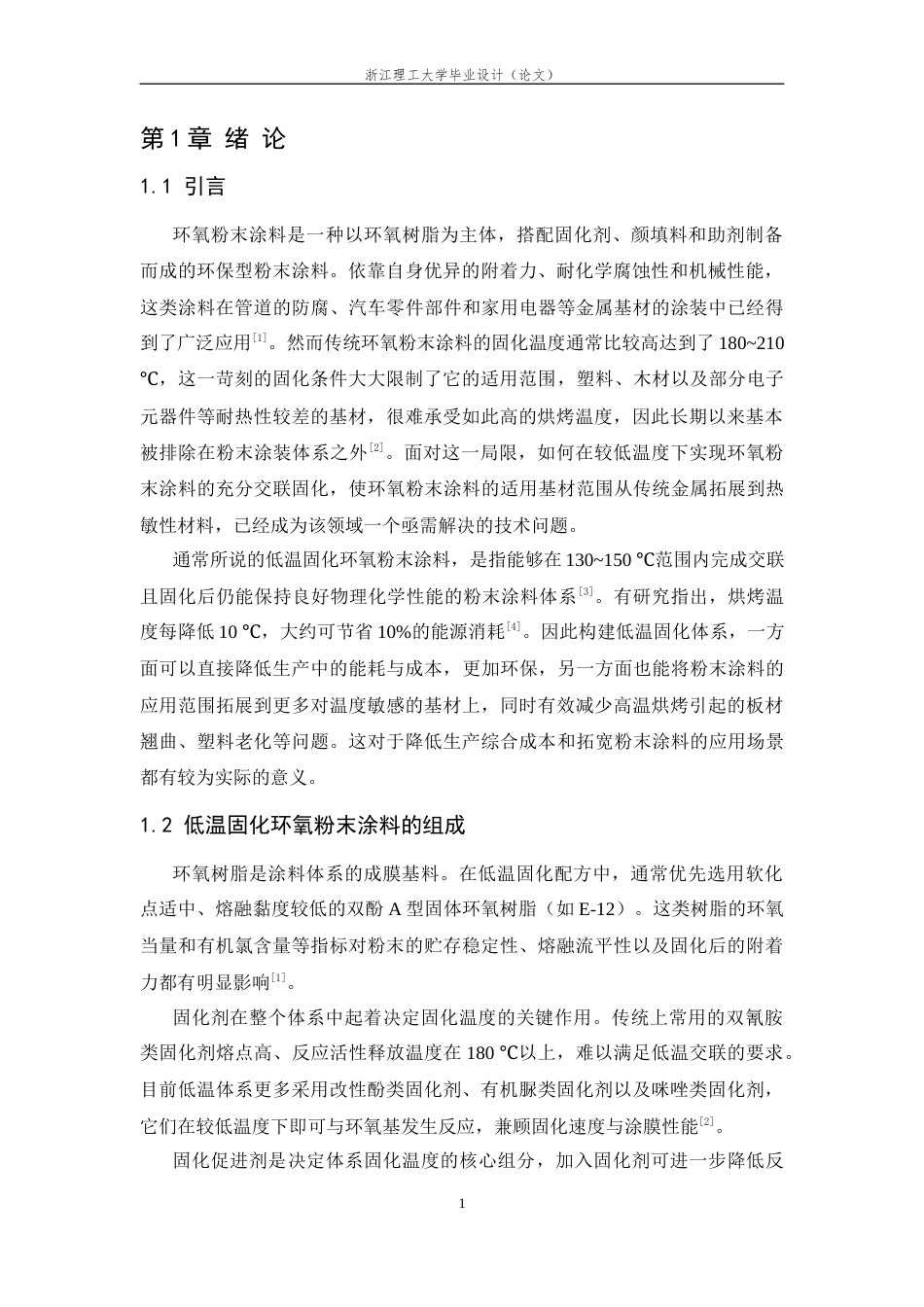

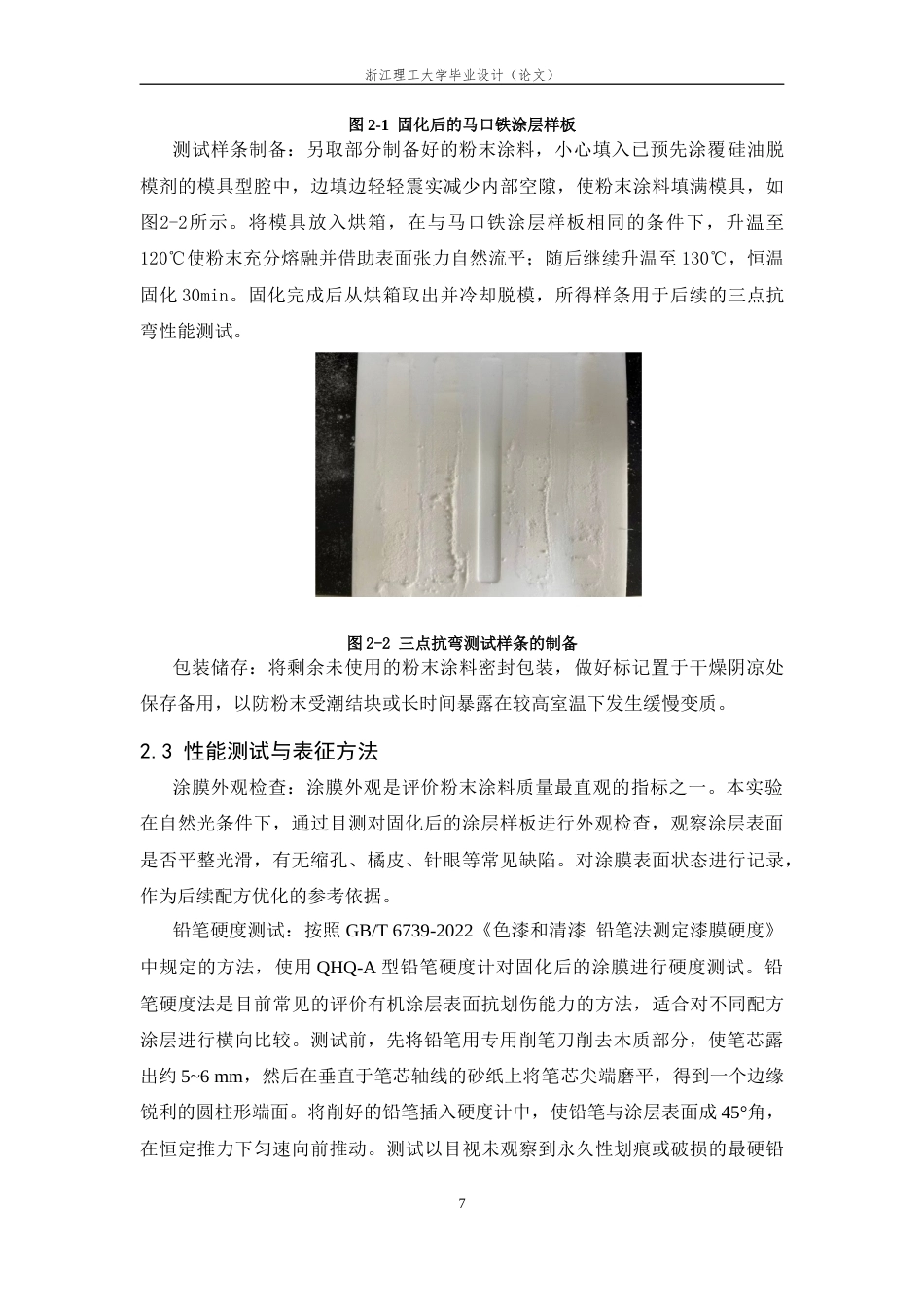

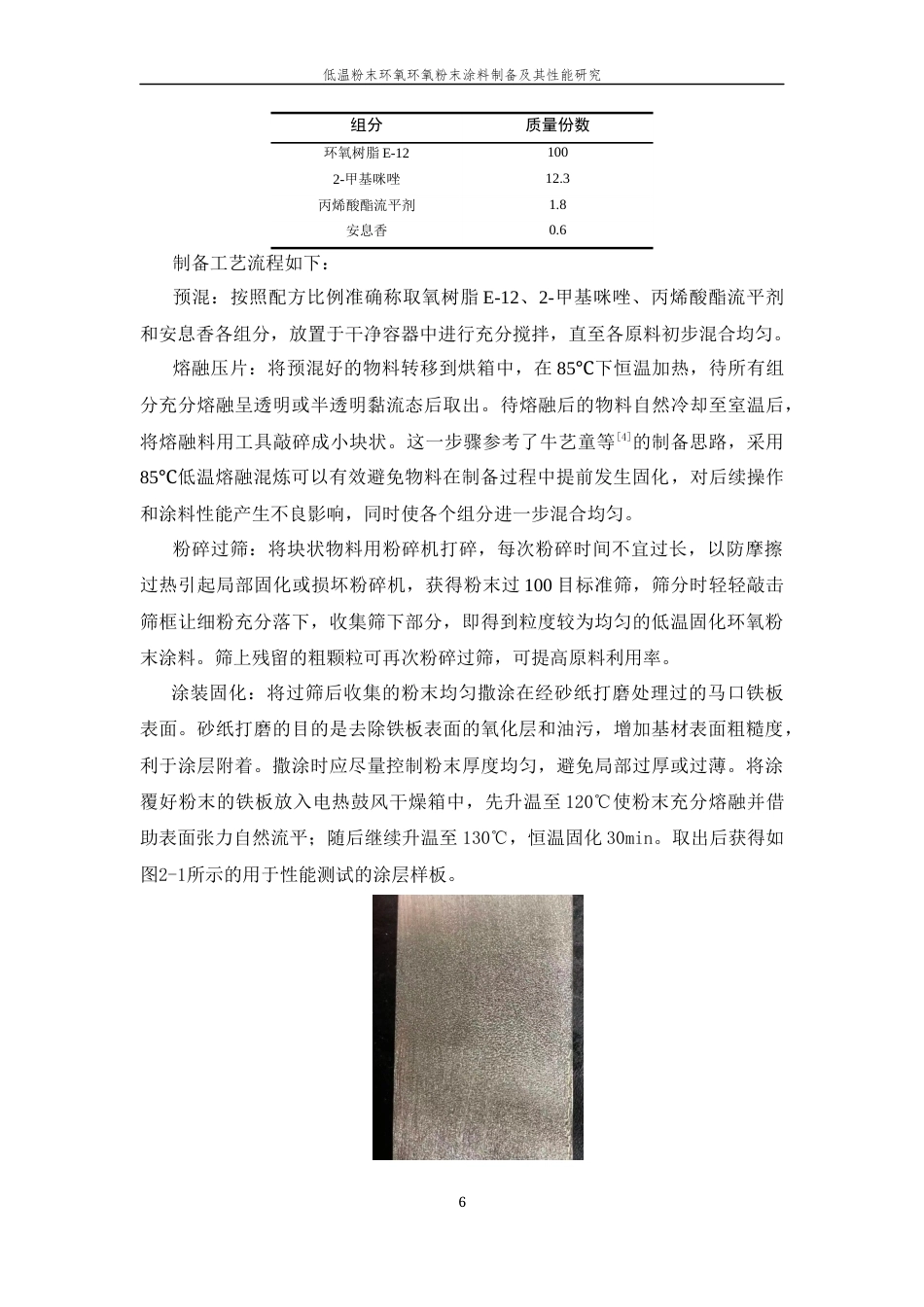

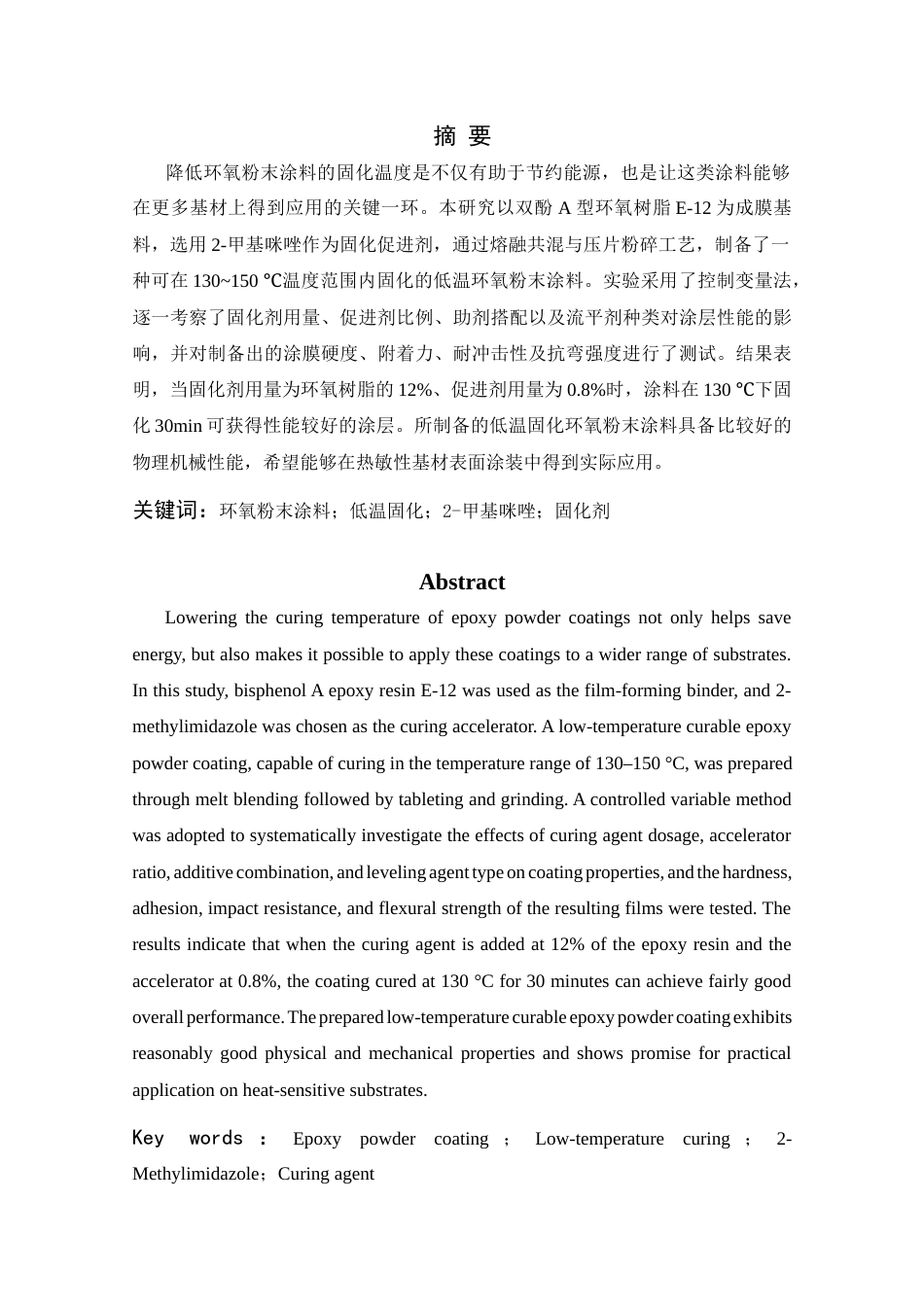

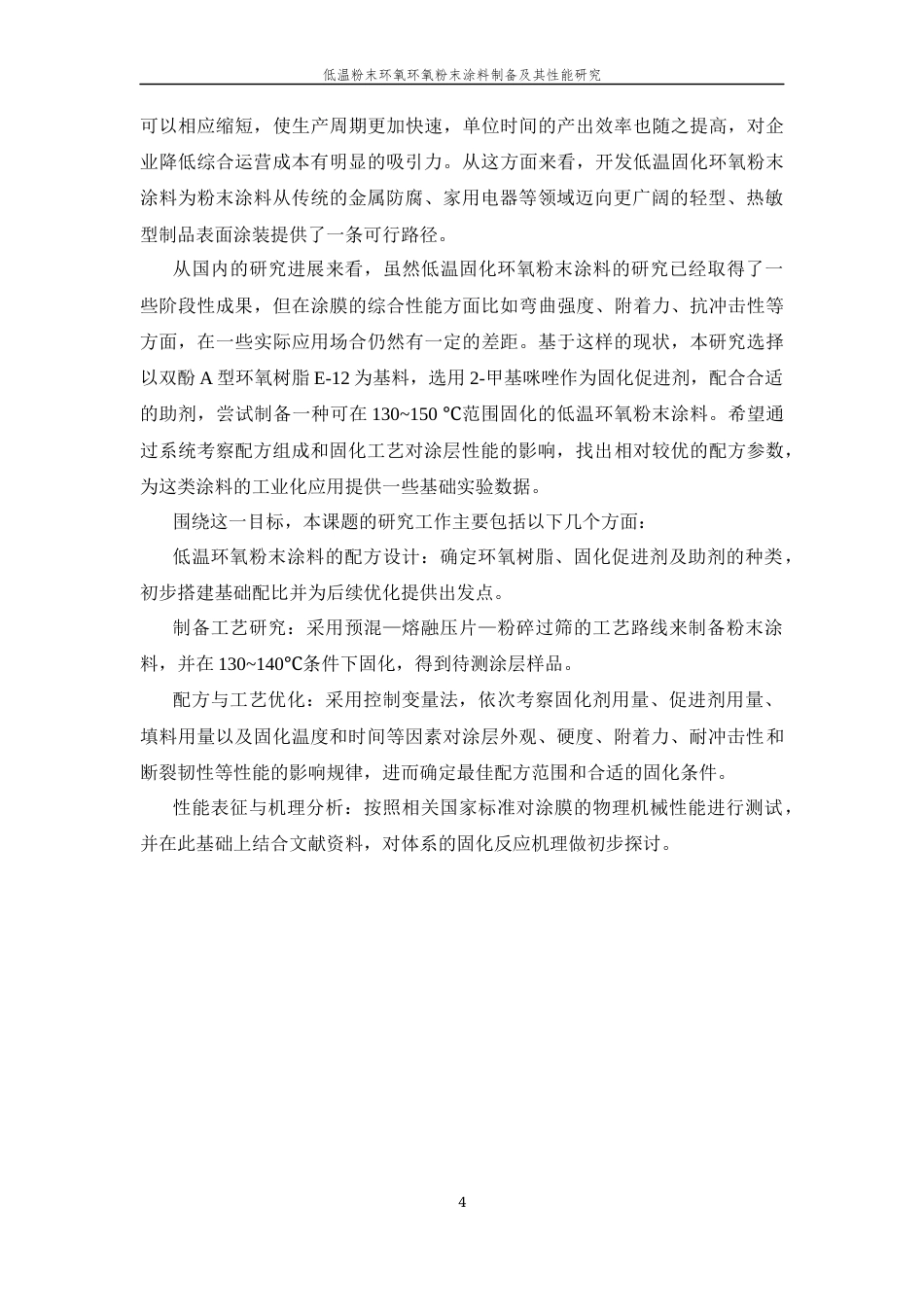

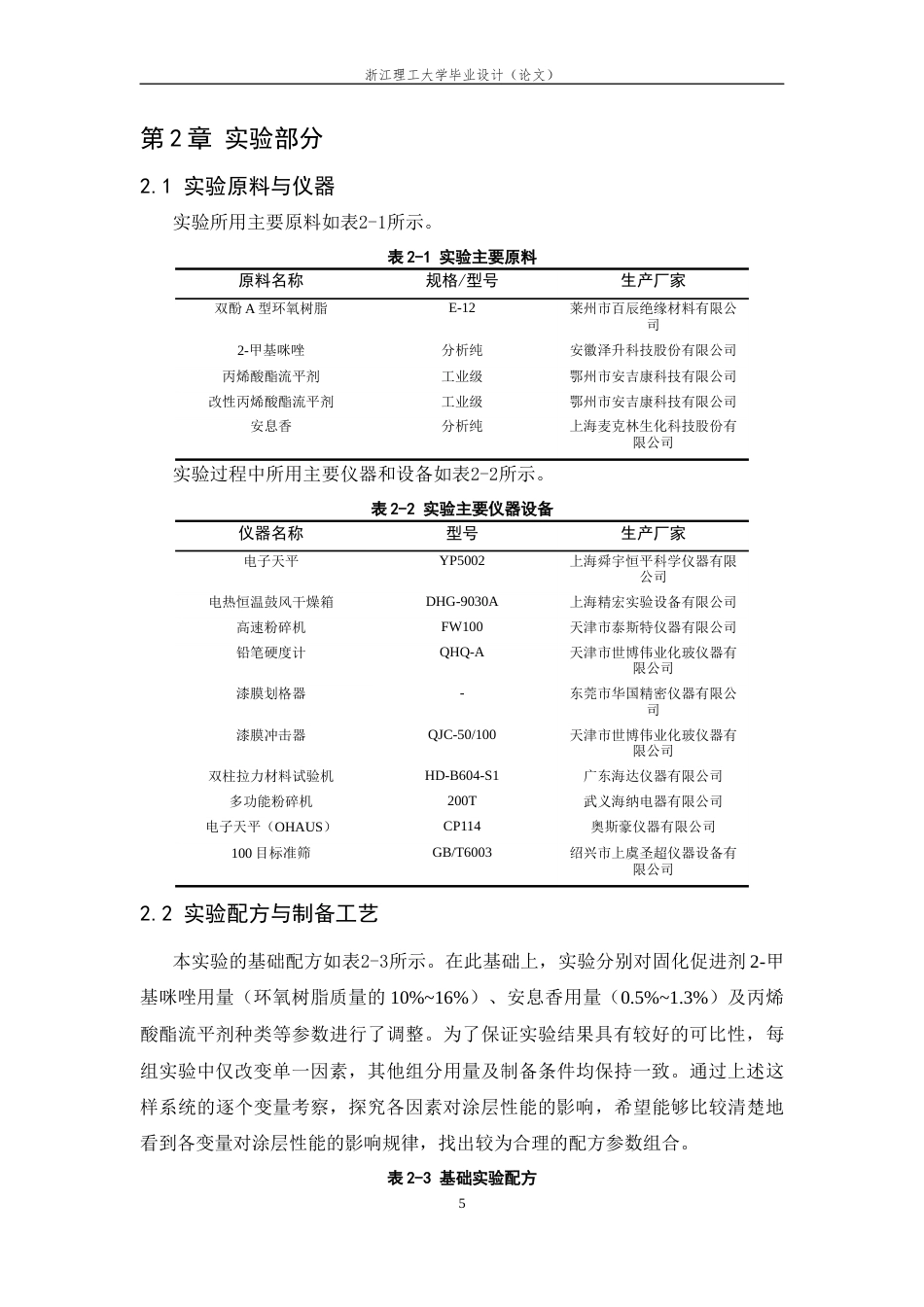

摘 要 降低环氧粉末涂料的固化温度是不仅有助于节约能源，也是让这类涂料能够在更多基材上得到应用的关键一环。本研究以双酚 A 型环氧树脂 E-12 为成膜基料，选用 2-甲基咪唑作为固化促进剂，通过熔融共混与压片粉碎工艺，制备了一种可在 130~150 ℃温度范围内固化的低温环氧粉末涂料。实验采用了控制变量法，逐一考察了固化剂用量、促进剂比例、助剂搭配以及流平剂种类对涂层性能的影响，并对制备出的涂膜硬度、附着力、耐冲击性及抗弯强度进行了测试。结果表明，当固化剂用量为环氧树脂的 12%、促进剂用量为 0.8%时，涂料在 130 ℃下固化 30min 可获得...
