26年WP 嵌段共聚物自组装的理论研究最终稿(12798字).docx

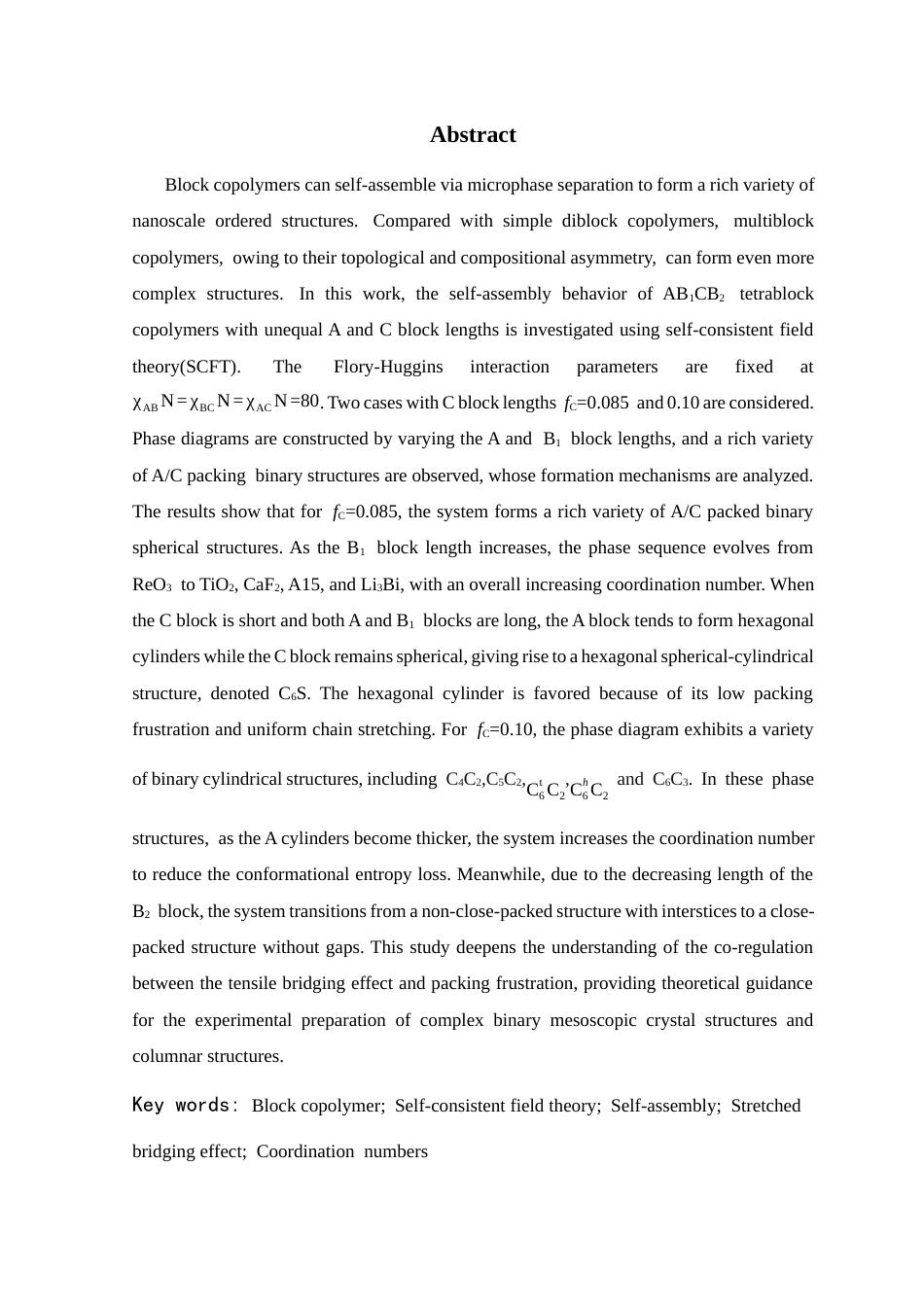

摘 要嵌段共聚物能够通过微相分离自组装形成丰富的纳米级有序结构，而多嵌段共聚物因其拓扑和组分不对称性相比于简单二嵌段共聚物能够形成更多更为复杂的结构。本文采用自洽场理论（SCFT），对 AB1CB2四嵌段共聚物体系在 A 嵌段与 C 嵌段长度不相等的情况下的自组装行为进行研究。选择固定 Flory-Huggins 相互作用参数χABN= χBCN= χACN=80，控制 C 嵌段长度分别为 fC=0.085 和 0.10 的两种情况，调节 A 嵌段长度和 B1嵌段长度来构建形成相图，发现能形成丰富的 A/C 堆积二元结构，并对形成的机理进行分析。结果表明在 fC=0.085 时，体系能形成...
