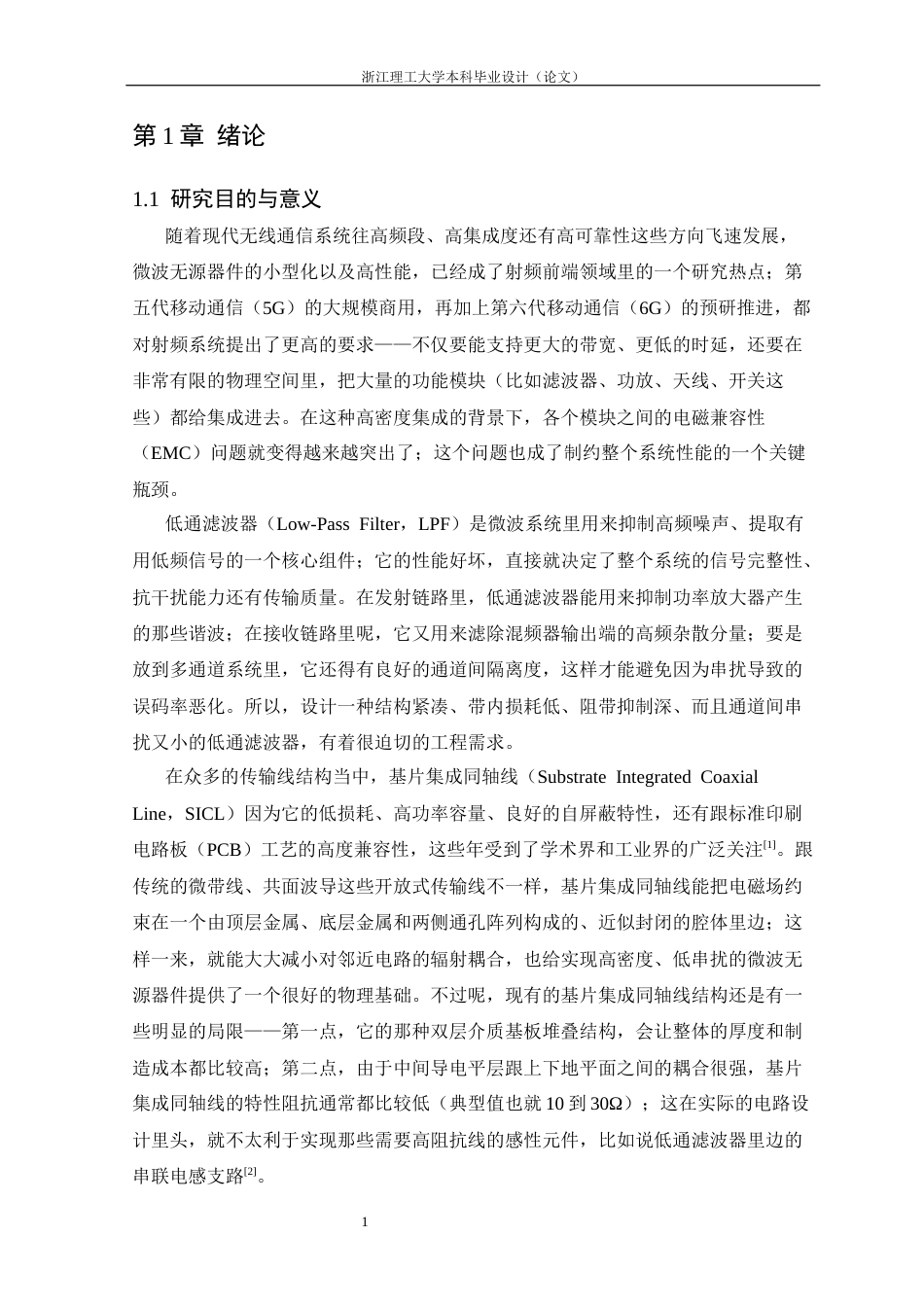

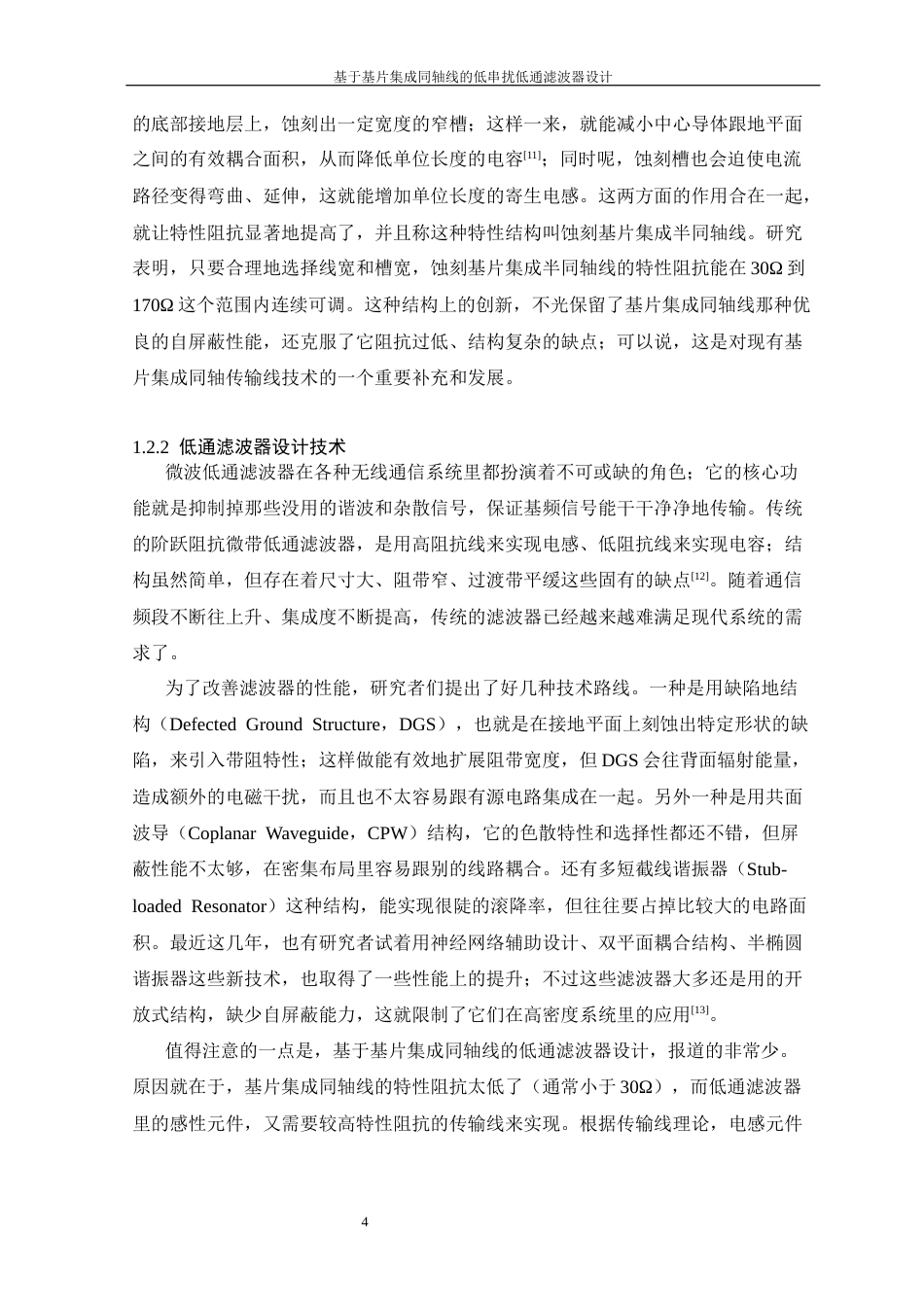

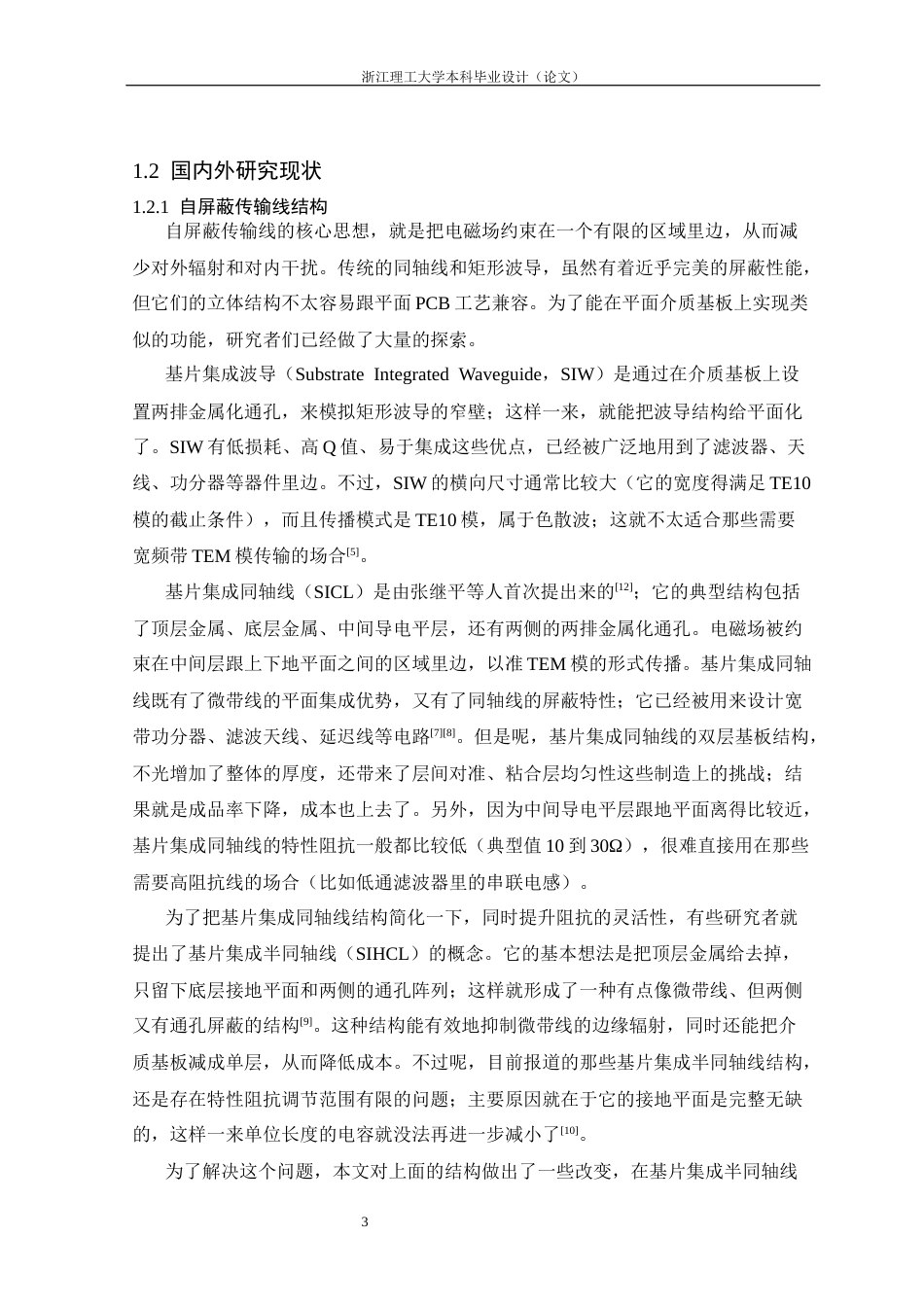

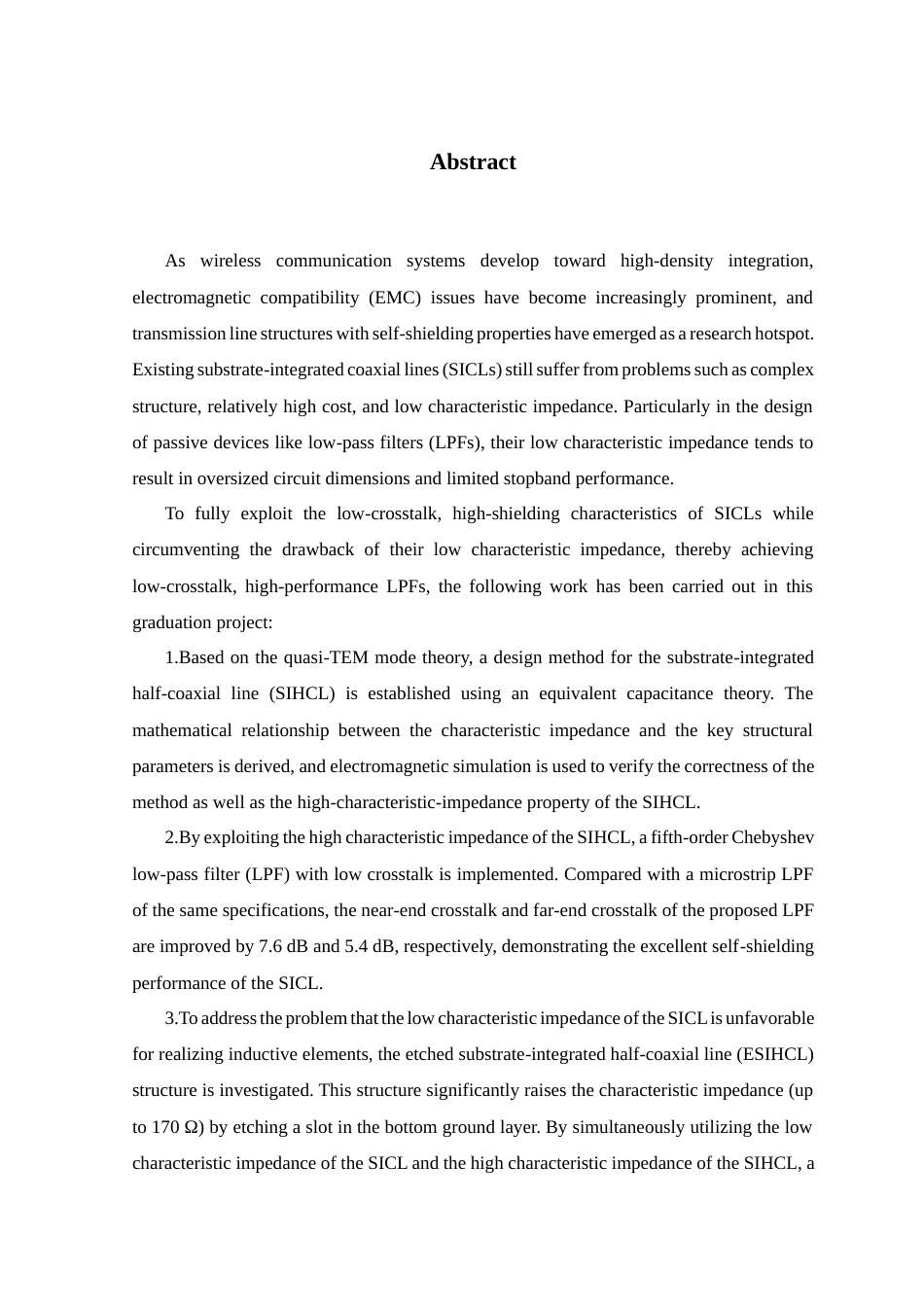

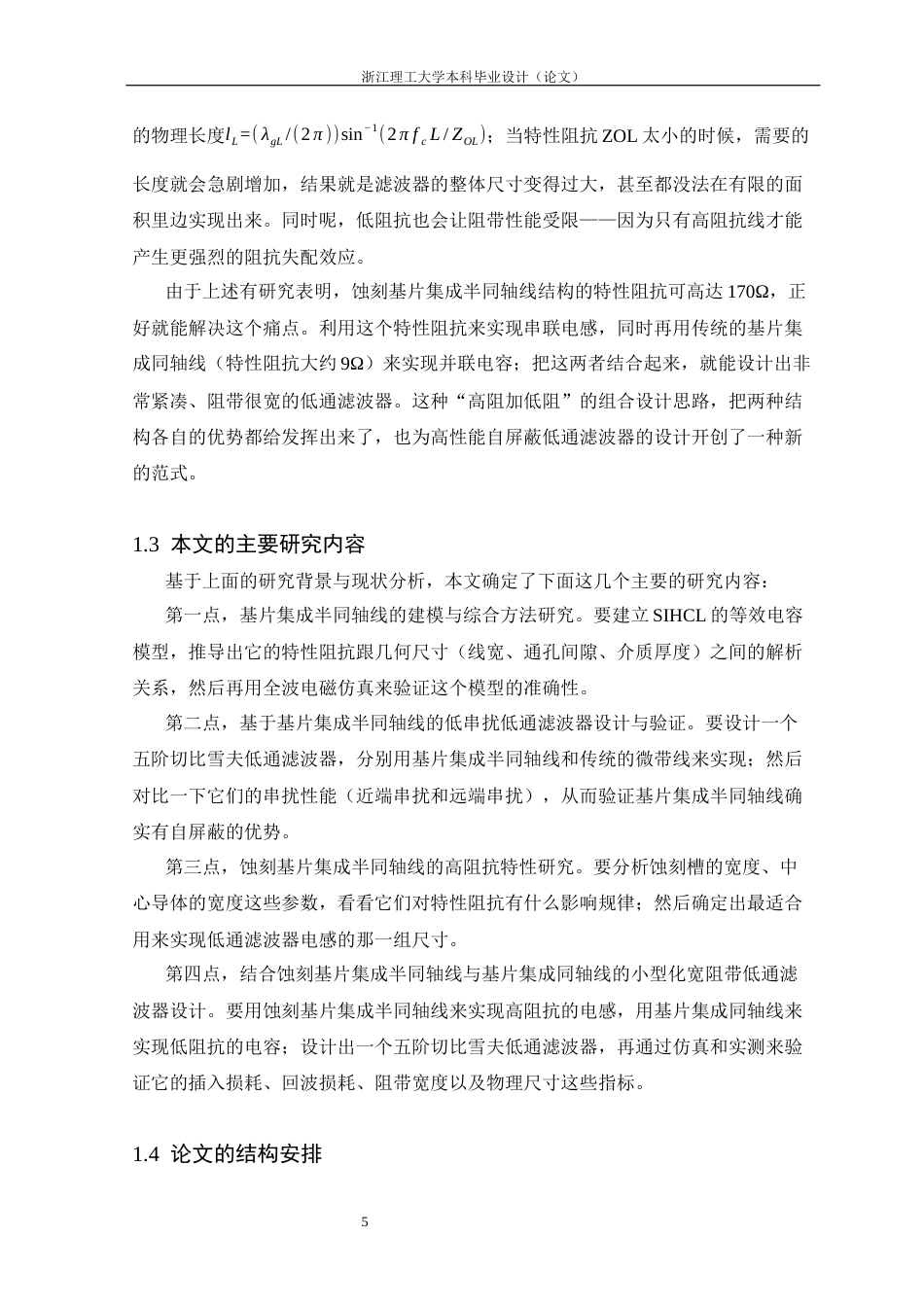

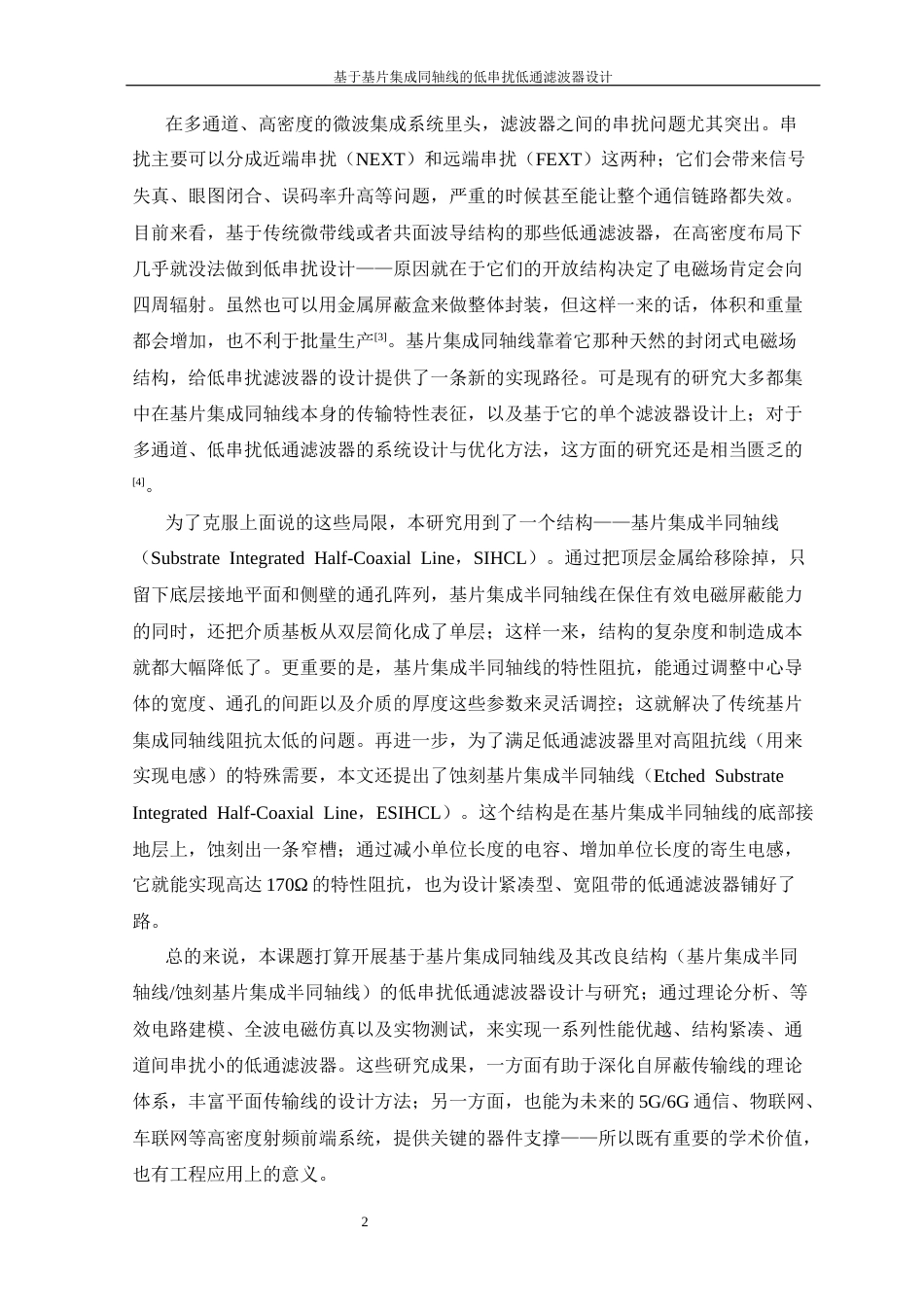

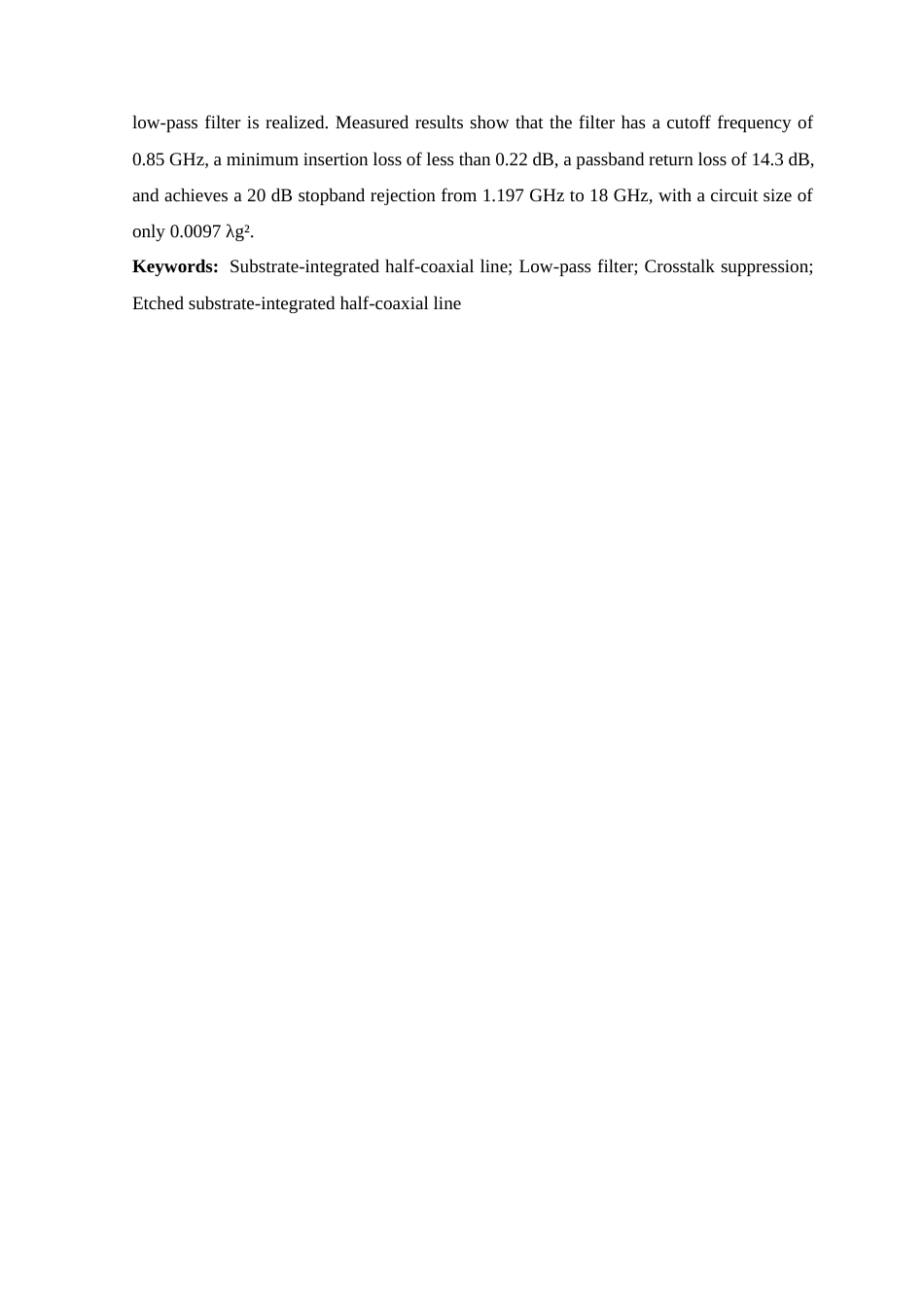

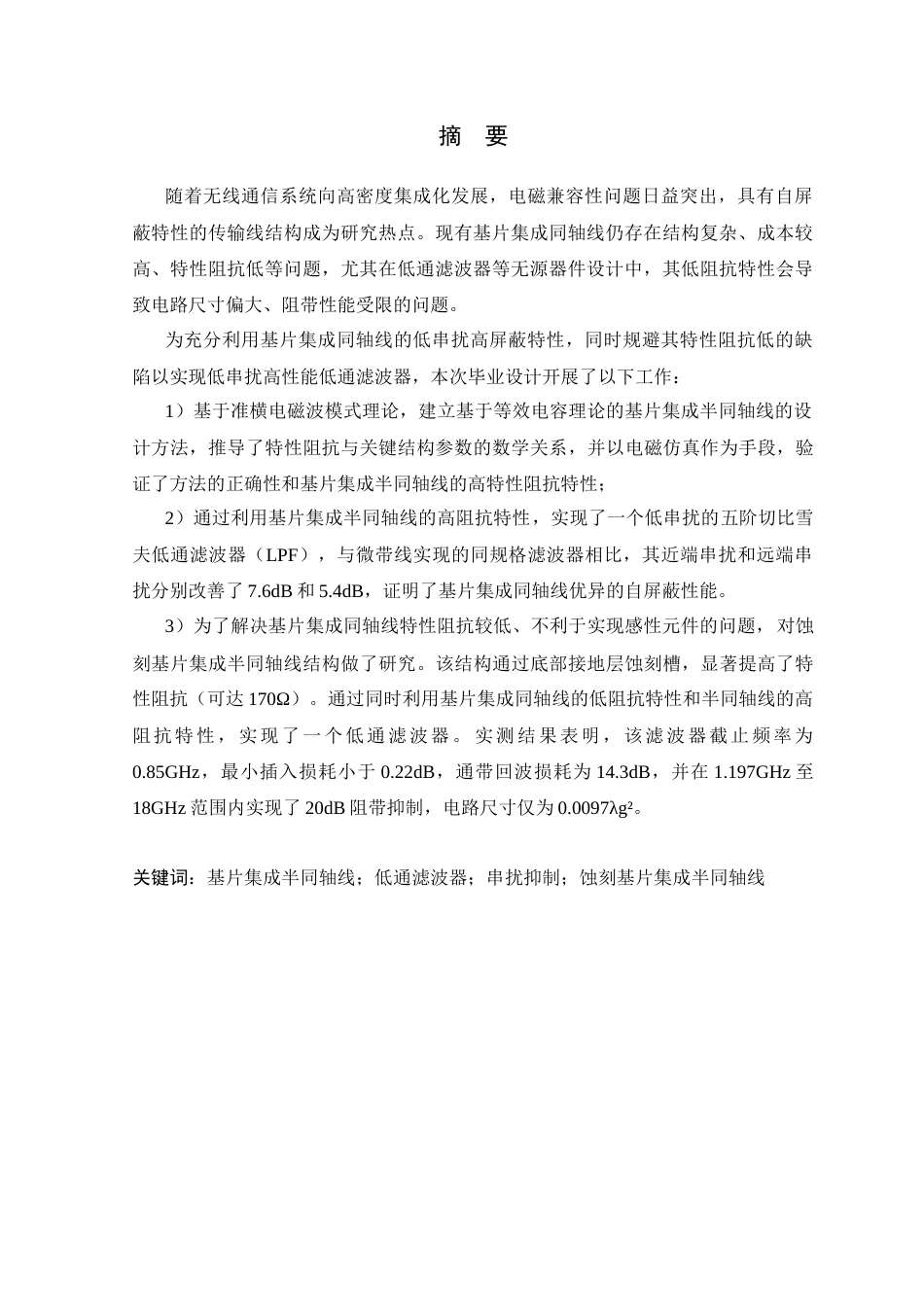

摘要随着无线通信系统向高密度集成化发展，电磁兼容性问题日益突出，具有自屏蔽特性的传输线结构成为研究热点。现有基片集成同轴线仍存在结构复杂、成本较高、特性阻抗低等问题，尤其在低通滤波器等无源器件设计中，其低阻抗特性会导致电路尺寸偏大、阻带性能受限的问题。为充分利用基片集成同轴线的低串扰高屏蔽特性，同时规避其特性阻抗低的缺陷以实现低串扰高性能低通滤波器，本次毕业设计开展了以下工作：1）基于准横电磁波模式理论，建立基于等效电容理论的基片集成半同轴线的设计方法，推导了特性阻抗与关键结构参数的数学关系，并以电磁仿真作为手段，验证了方...
