26年WP 基于STM32的简易信号测量仪设计最终稿(15207字).docx

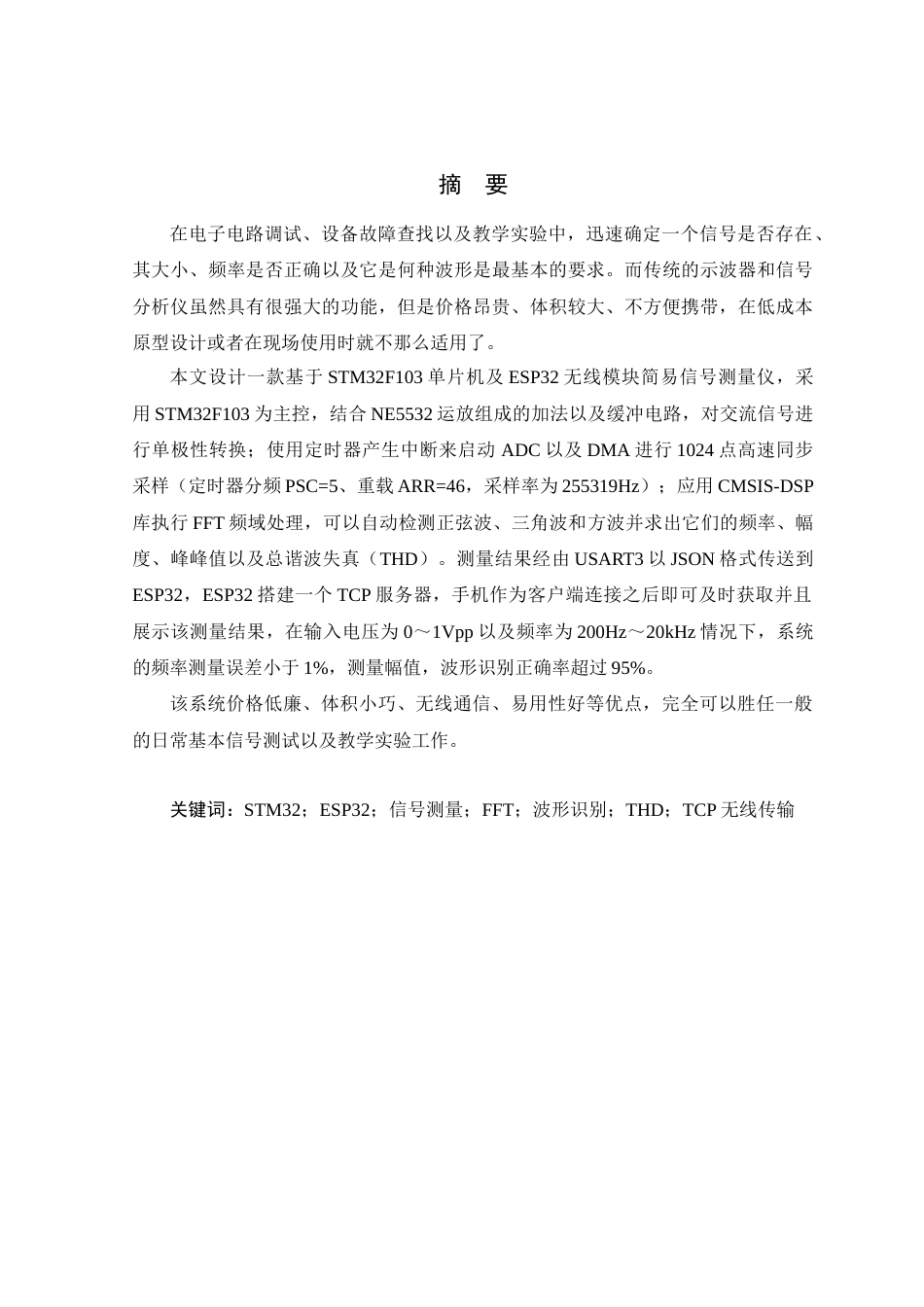

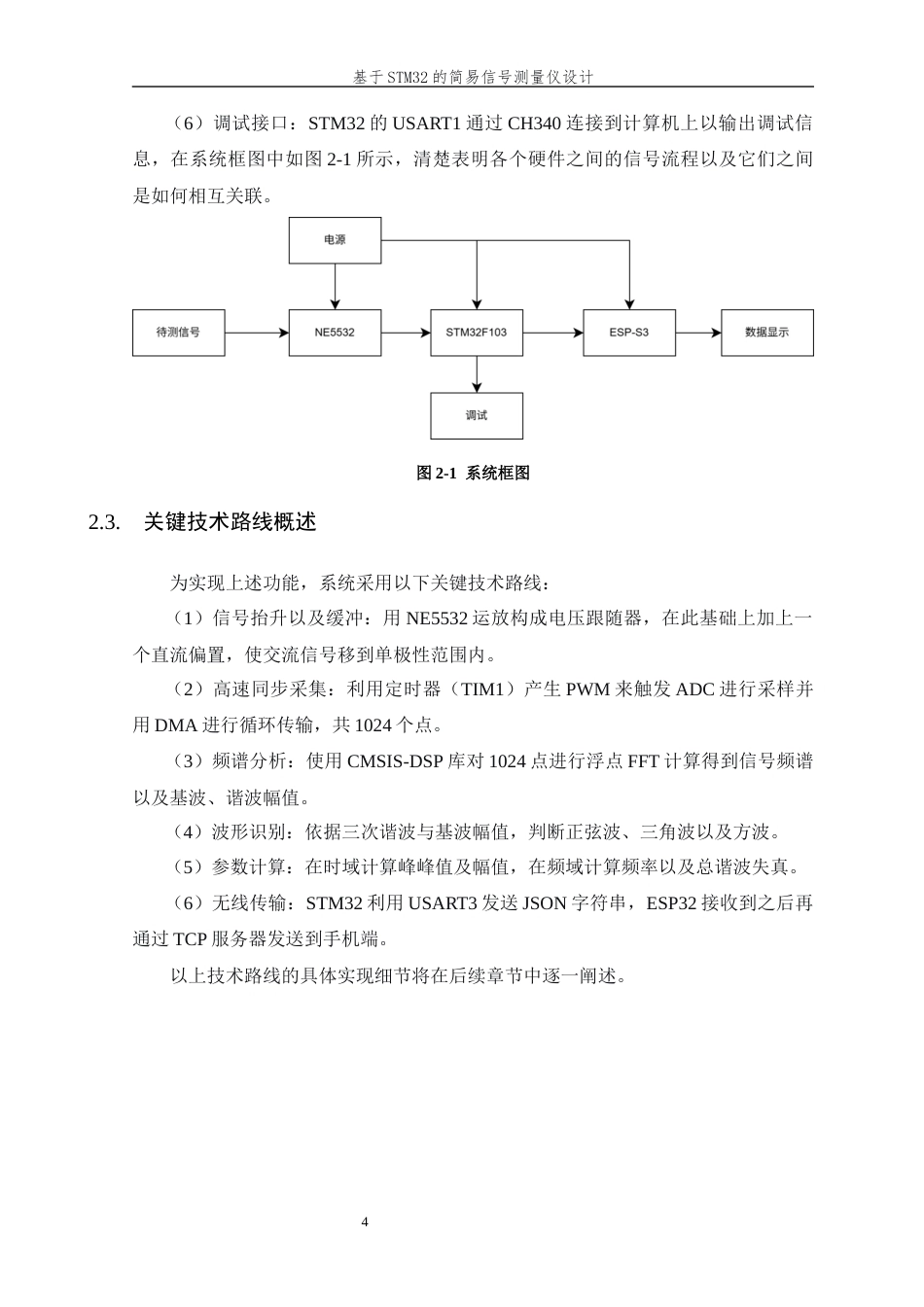

摘 要在电子电路调试、设备故障查找以及教学实验中，迅速确定一个信号是否存在、其大小、频率是否正确以及它是何种波形是最基本的要求。而传统的示波器和信号分析仪虽然具有很强大的功能，但是价格昂贵、体积较大、不方便携带，在低成本原型设计或者在现场使用时就不那么适用了。本文设计一款基于 STM32F103 单片机及 ESP32 无线模块简易信号测量仪，采用 STM32F103 为主控，结合 NE5532 运放组成的加法以及缓冲电路，对交流信号进行单极性转换；使用定时器产生中断来启动 ADC 以及 DMA 进行 1024 点高速同步采样（定时器分频 PSC=5、重载 ARR=46，采样...
