26年WH车辆工程(工程师培育班) 某轿车用轮毂建模及动力学分析22.62-AI通过-约20816字符.pdf

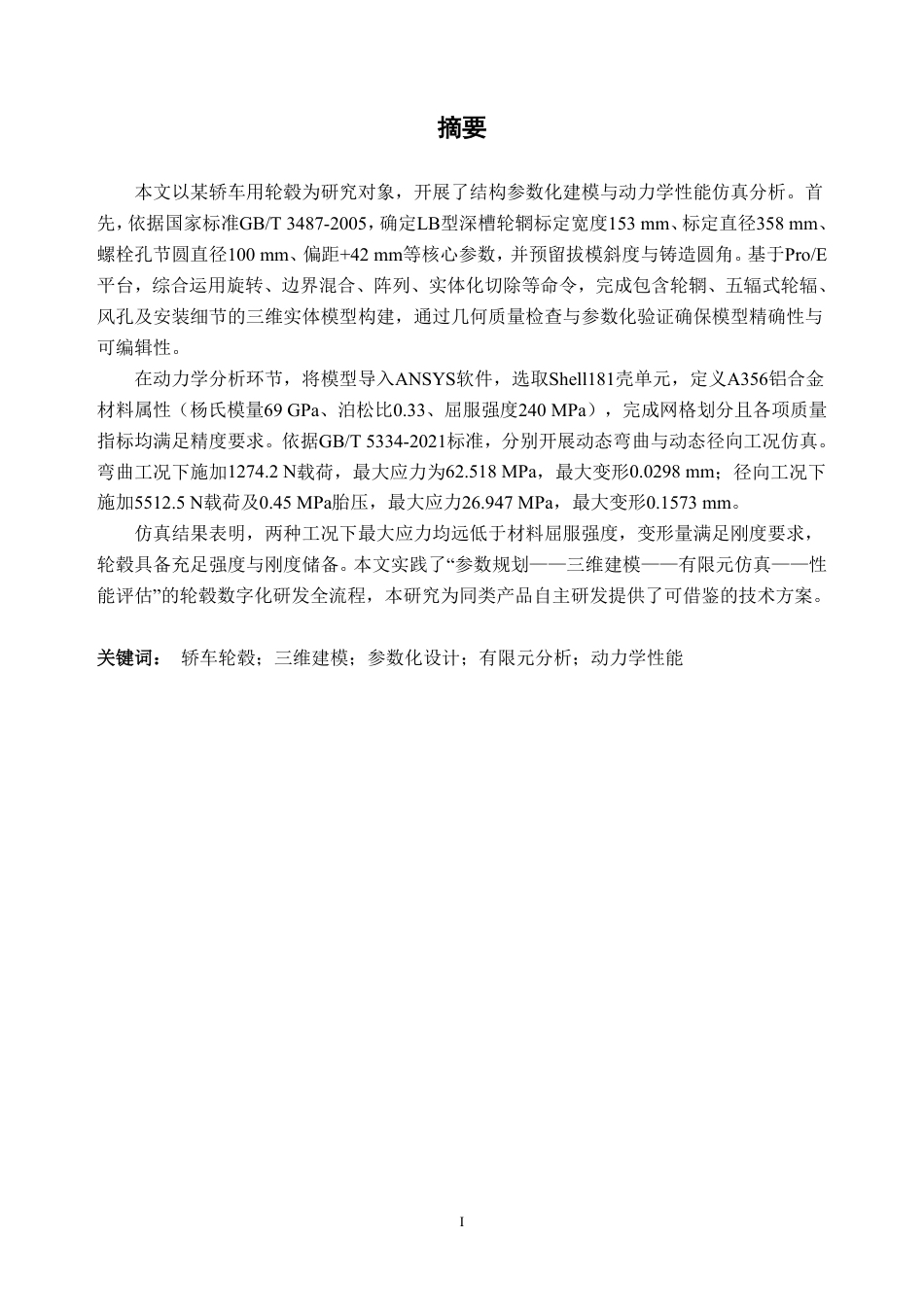

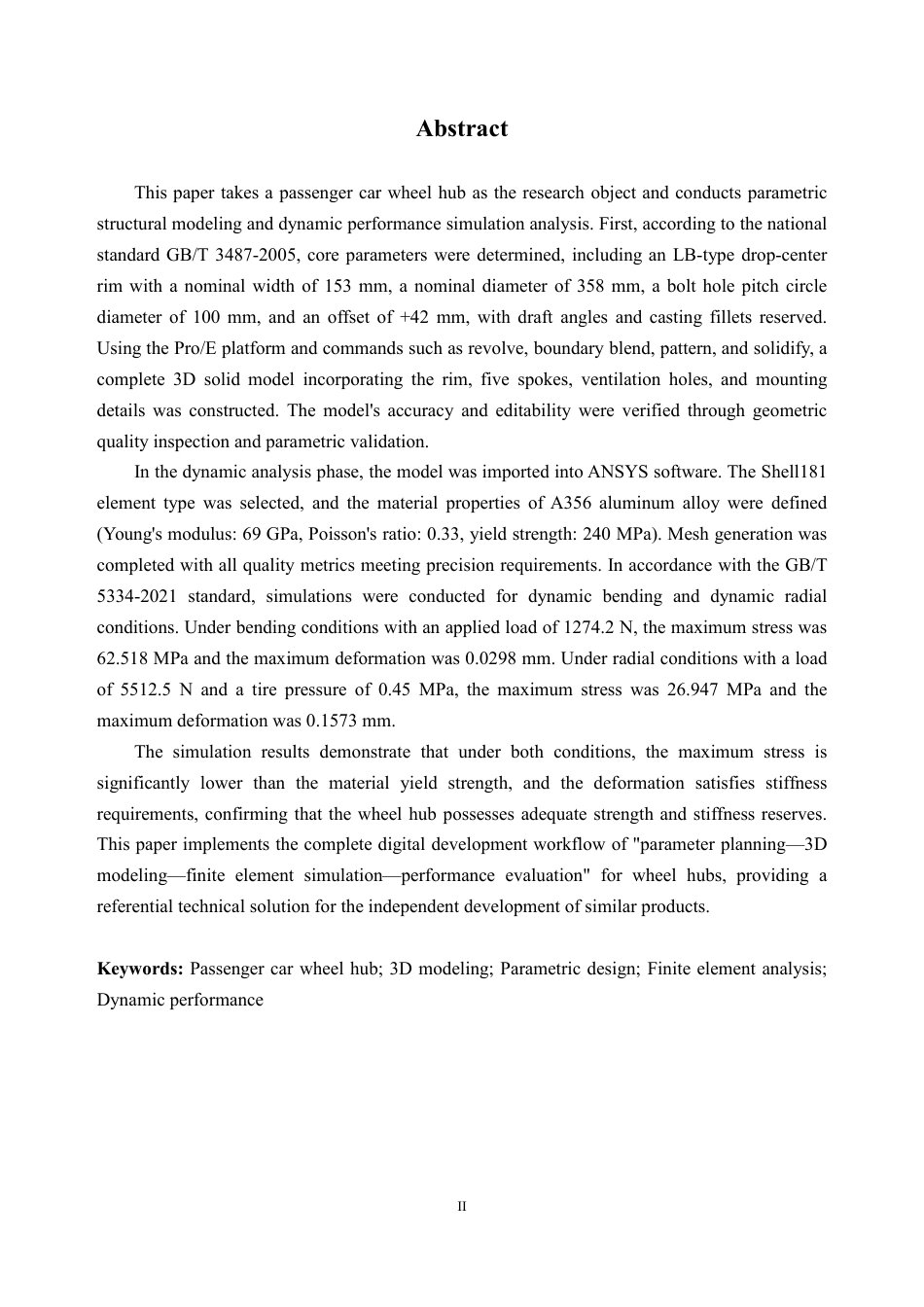

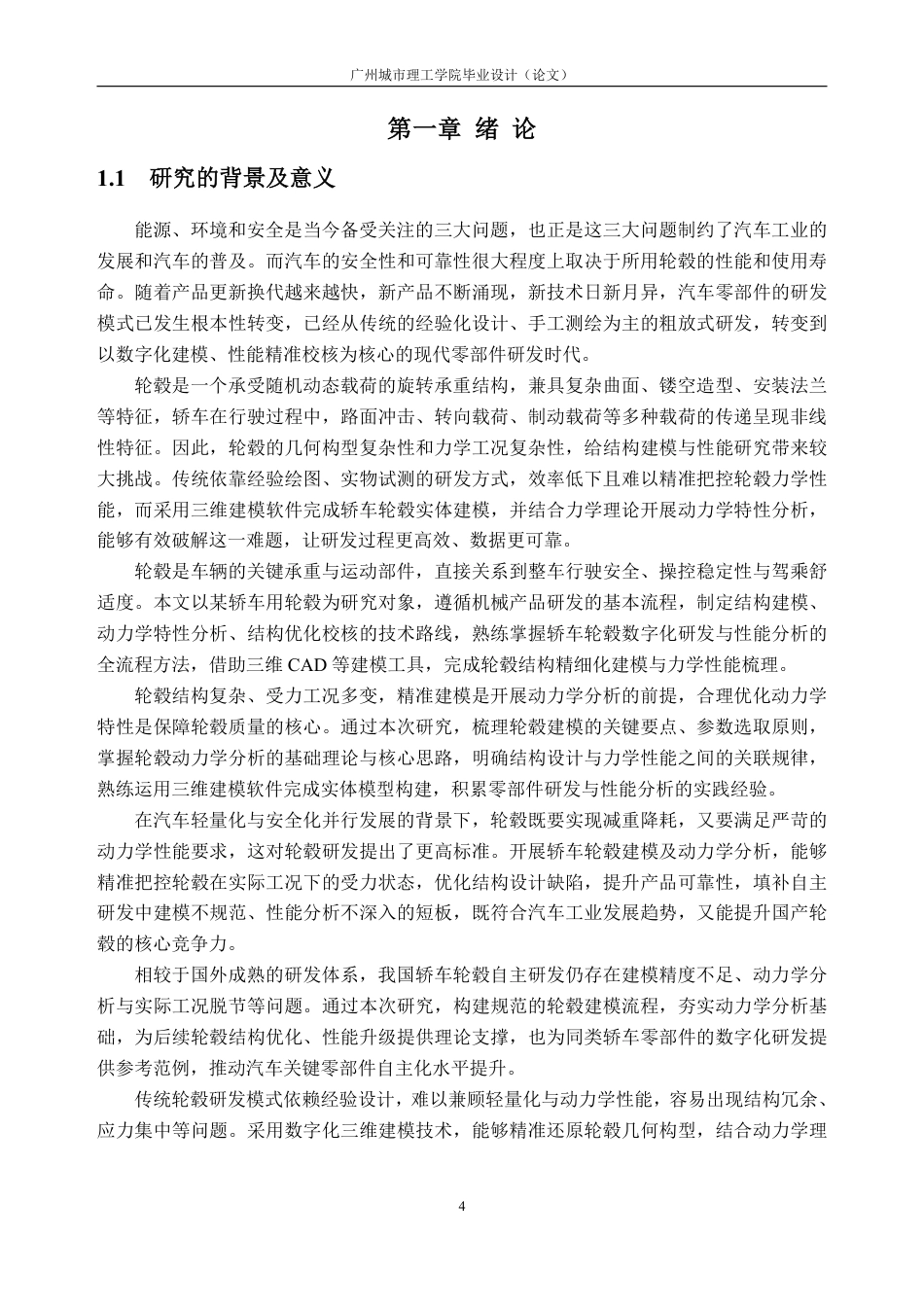

I摘要本文以某轿车用轮毂为研究对象，开展了结构参数化建模与动力学性能仿真分析。首先，依据国家标准GB/T 3487-2005，确定LB型深槽轮辋标定宽度153 mm、标定直径358 mm、螺栓孔节圆直径100 mm、偏距+42 mm等核心参数，并预留拔模斜度与铸造圆角。基于Pro/E平台，综合运用旋转、边界混合、阵列、实体化切除等命令，完成包含轮辋、五辐式轮辐、风孔及安装细节的三维实体模型构建，通过几何质量检查与参数化验证确保模型精确性与可编辑性。在动力学分析环节，将模型导入ANSYS软件，选取Shell181壳单元，定义A356铝合金材料属性（杨氏模量69 GPa、泊松比0.33、屈服强...
