26年WP金属材料工程表面处理对镁稀土合金微观组织及性能的影响14.15-AI50.14-约21337字符(14956字).doc

下载文档加入资源篮

阅读 0
格式 doc
大小 9.12 MB
约37页
2026-06-26
评论
收藏
赞(0)
海报
分享
微信扫码分享或点击分享到
QQ空间
QQ好友
新浪微博
复制链接
分享赚佣金
举报

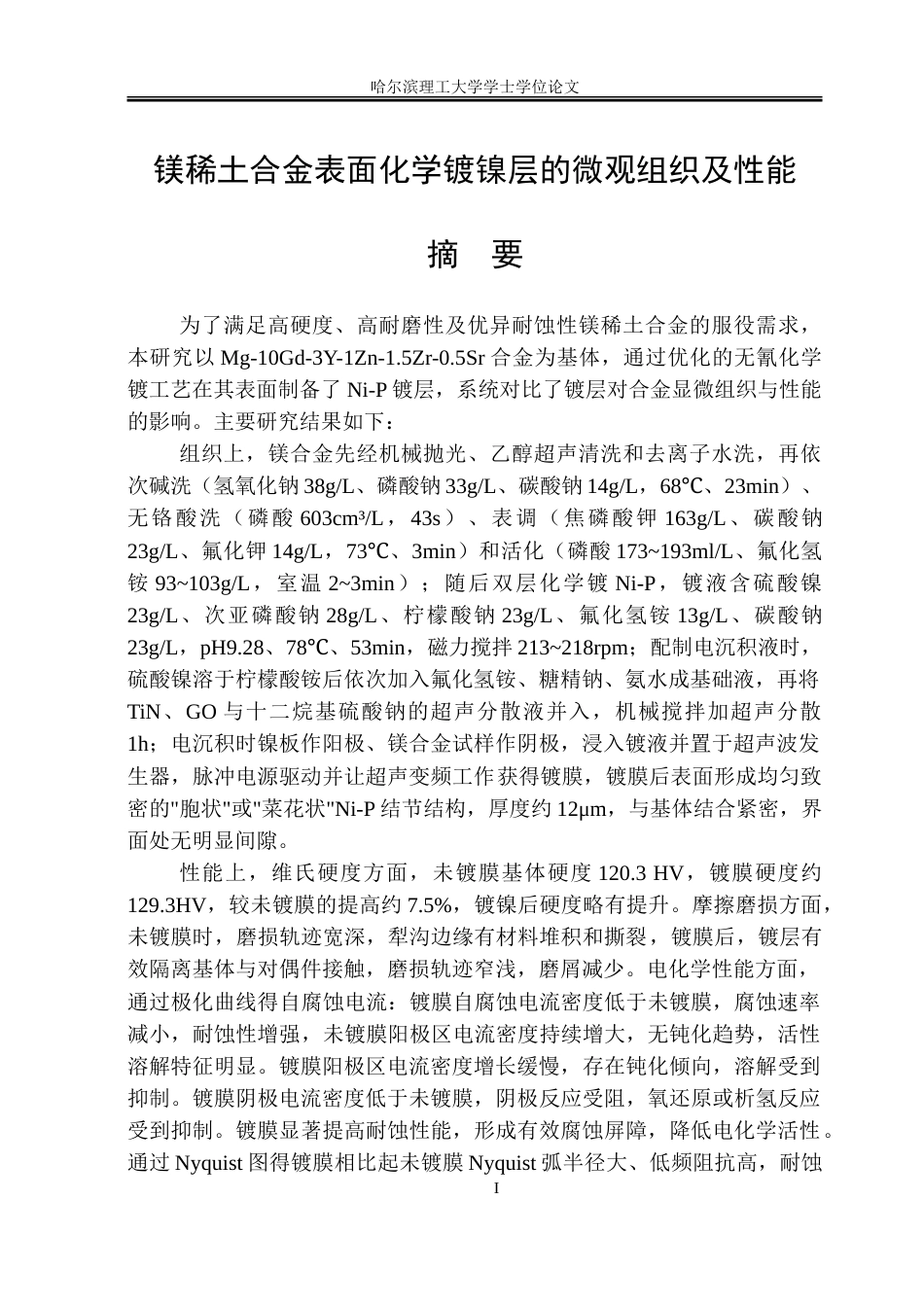

26年WP金属材料工程表面处理对镁稀土合金微观组织及性能的影响14.15-AI50.14-约21337字符(14956字).doc_第1页

1/37页

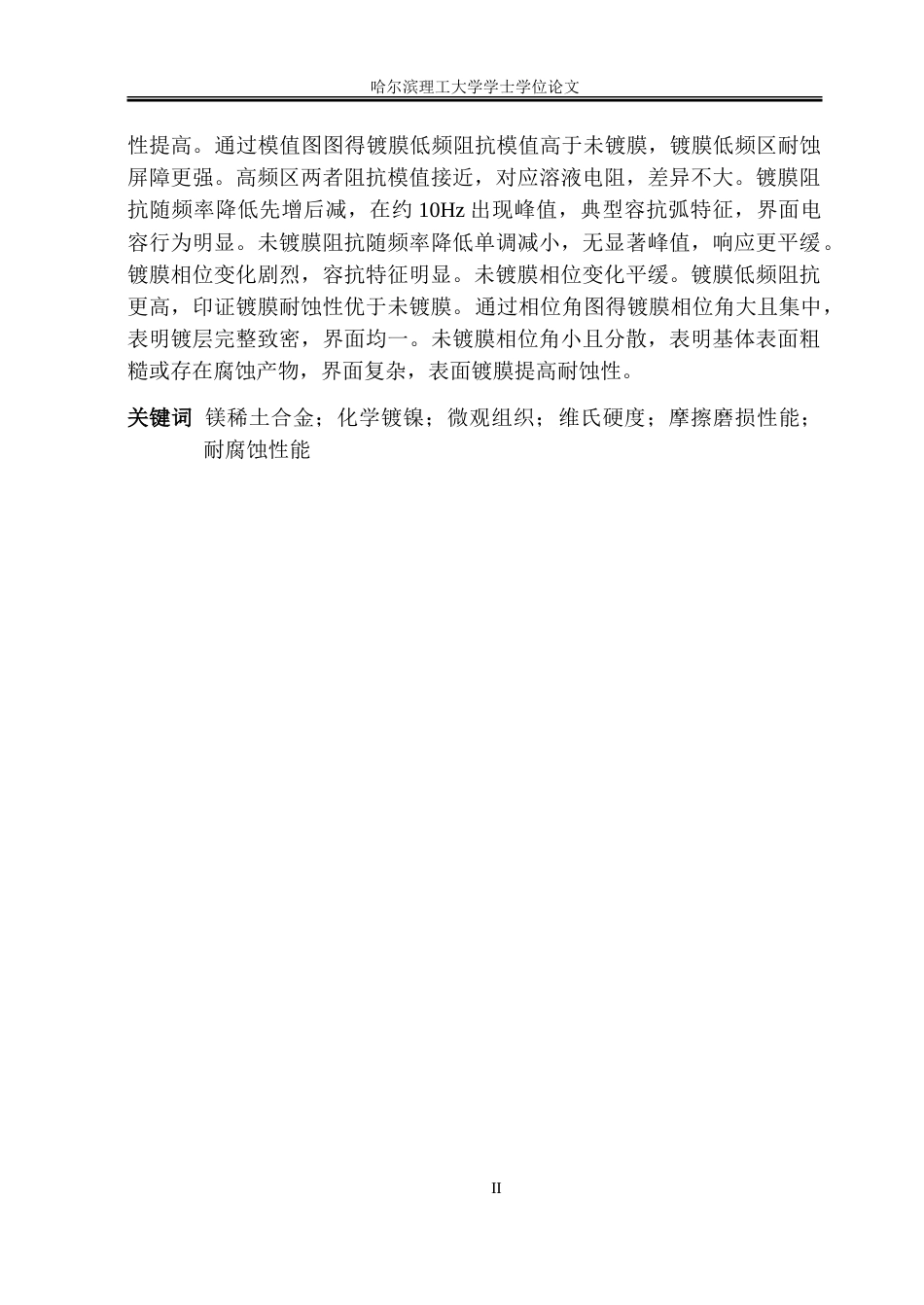

26年WP金属材料工程表面处理对镁稀土合金微观组织及性能的影响14.15-AI50.14-约21337字符(14956字).doc_第2页

2/37页

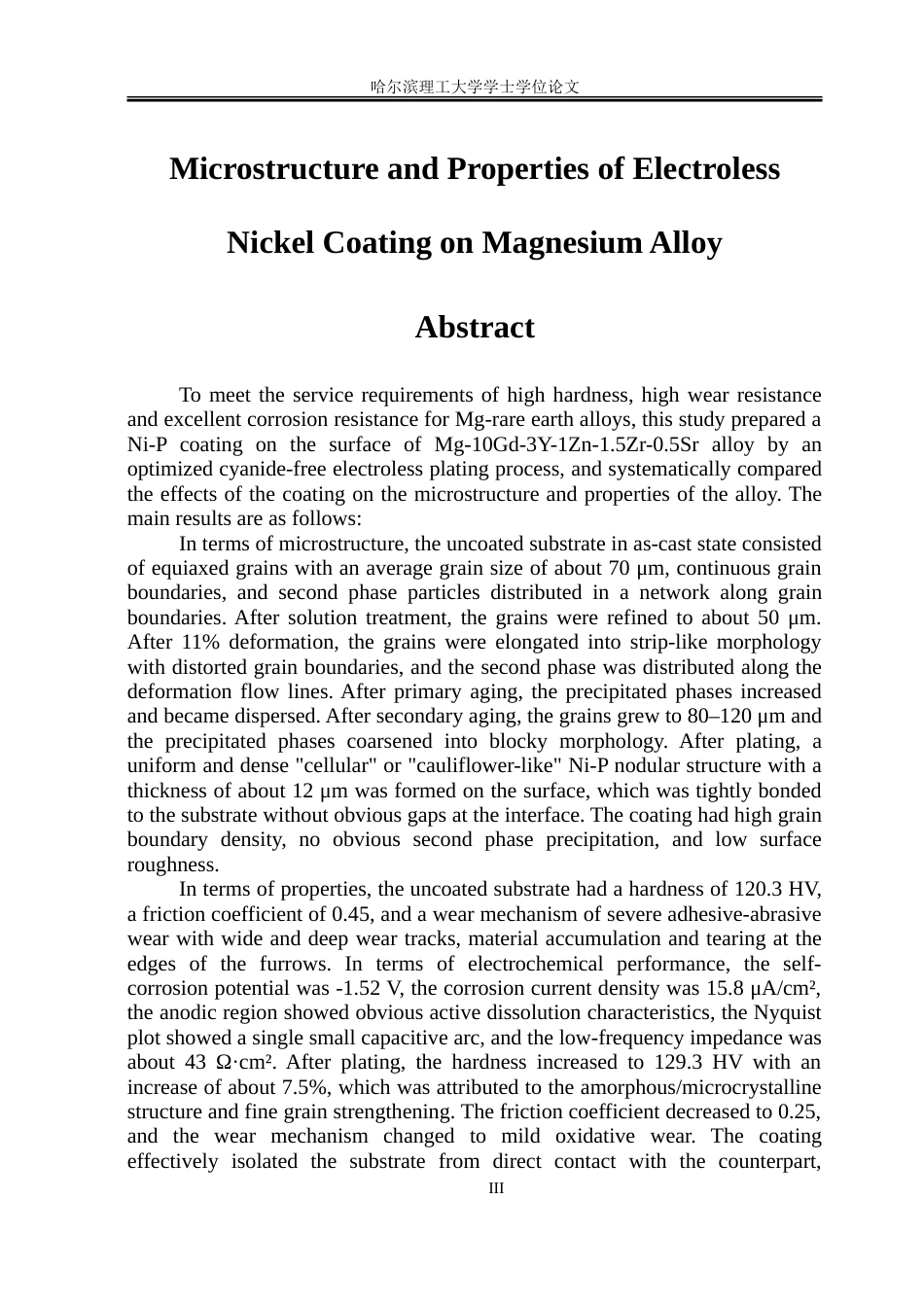

26年WP金属材料工程表面处理对镁稀土合金微观组织及性能的影响14.15-AI50.14-约21337字符(14956字).doc_第3页

3/37页

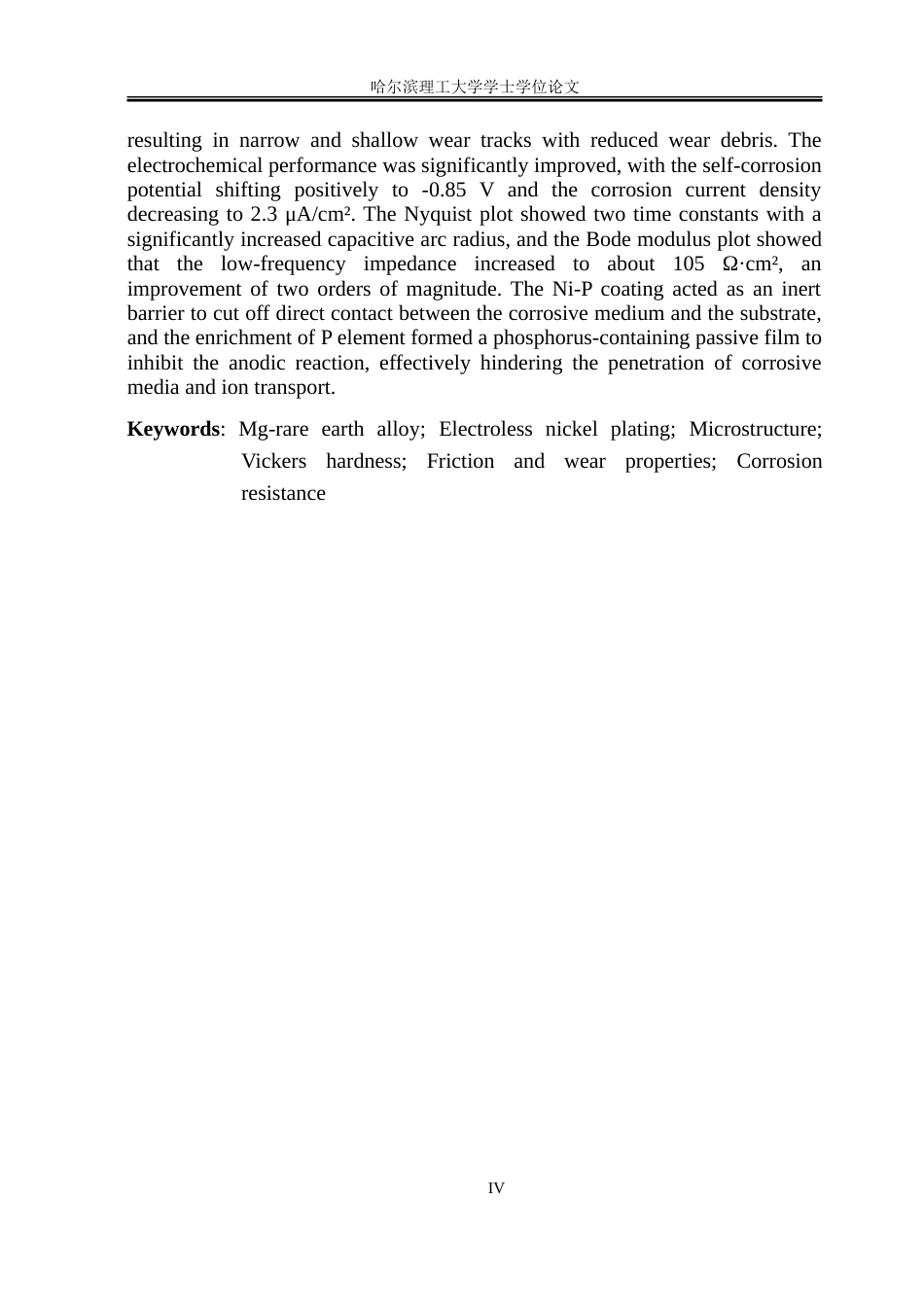

26年WP金属材料工程表面处理对镁稀土合金微观组织及性能的影响14.15-AI50.14-约21337字符(14956字).doc_第4页

4/37页

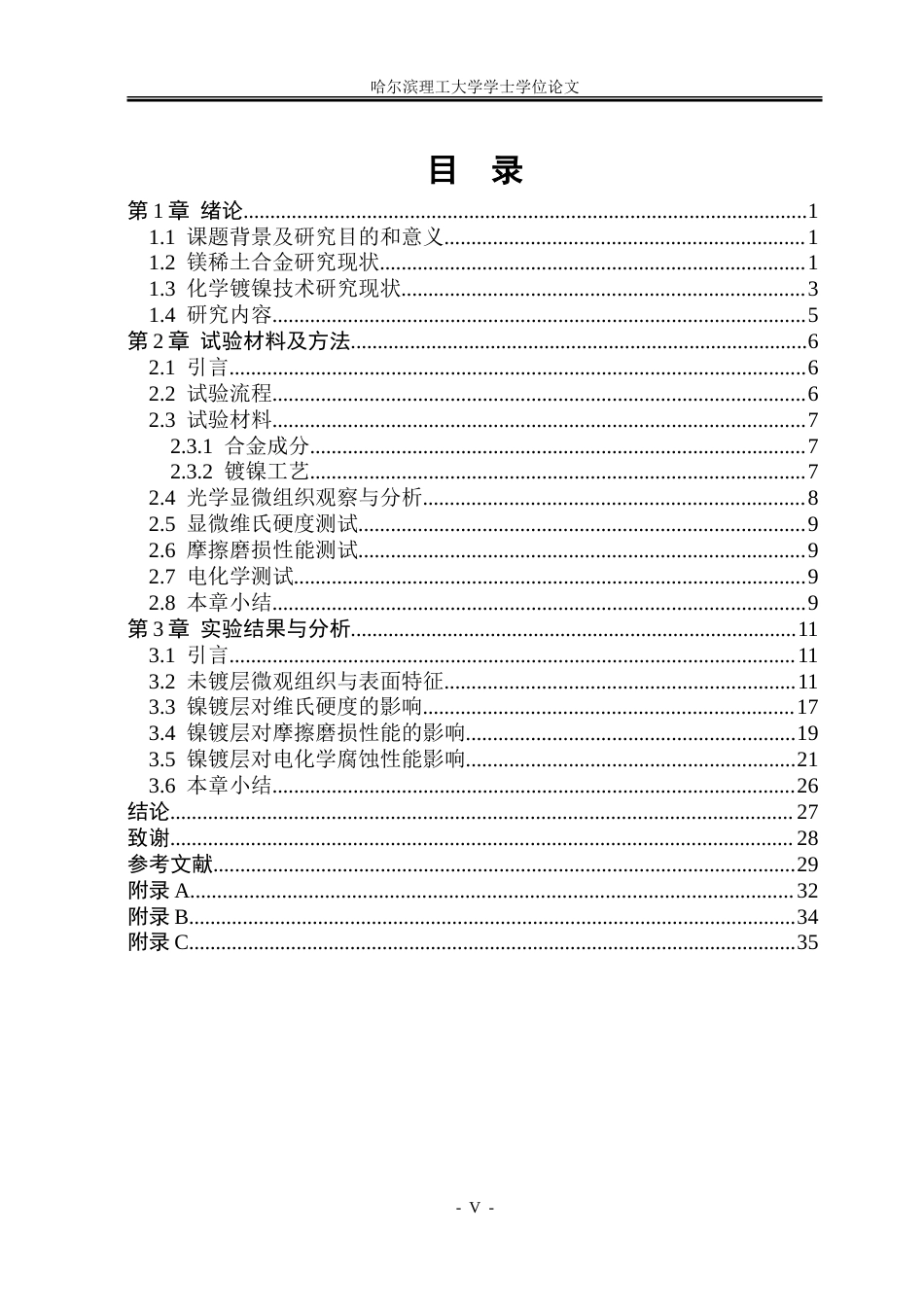

26年WP金属材料工程表面处理对镁稀土合金微观组织及性能的影响14.15-AI50.14-约21337字符(14956字).doc_第5页

5/37页

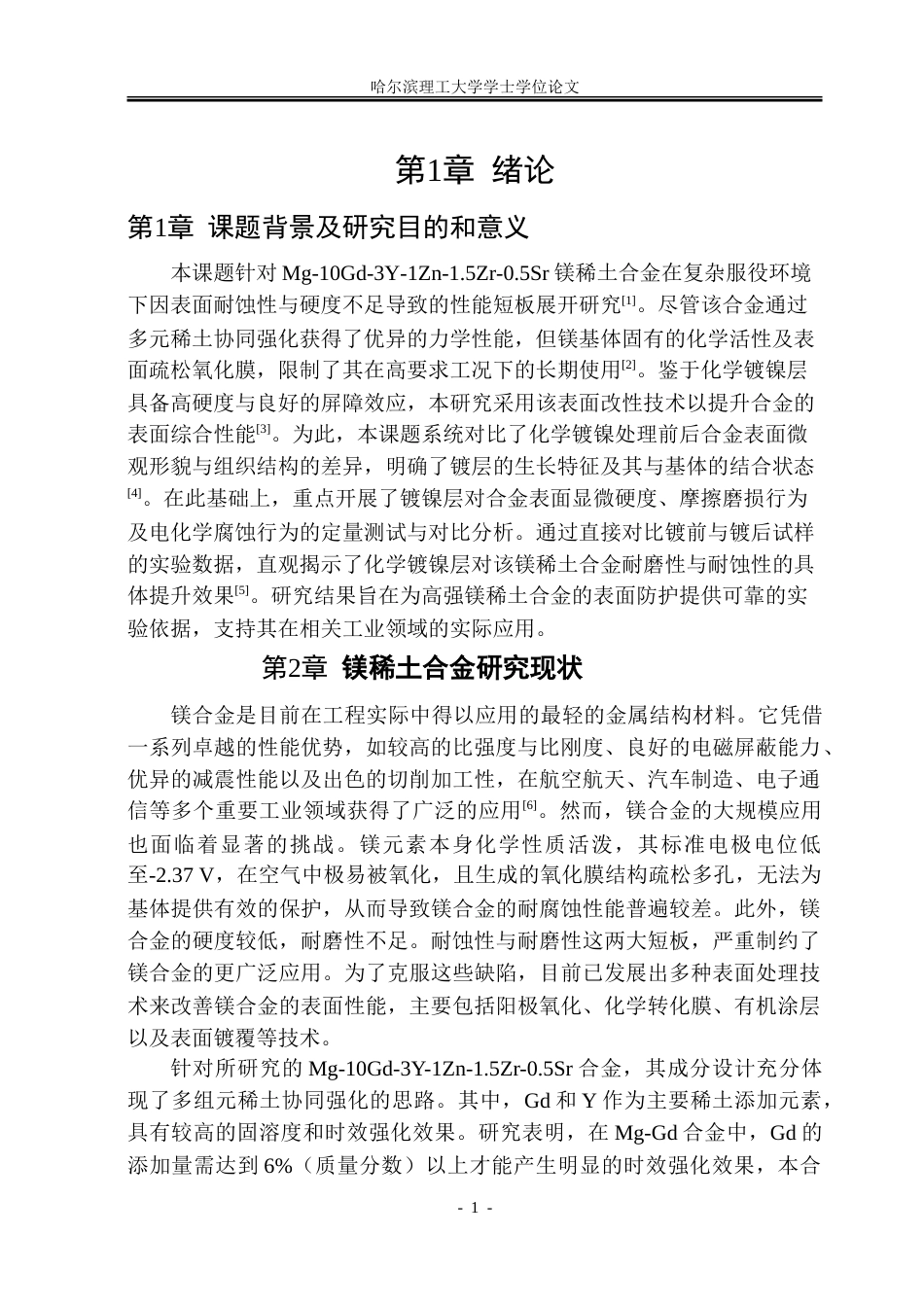

26年WP金属材料工程表面处理对镁稀土合金微观组织及性能的影响14.15-AI50.14-约21337字符(14956字).doc_第6页

6/37页

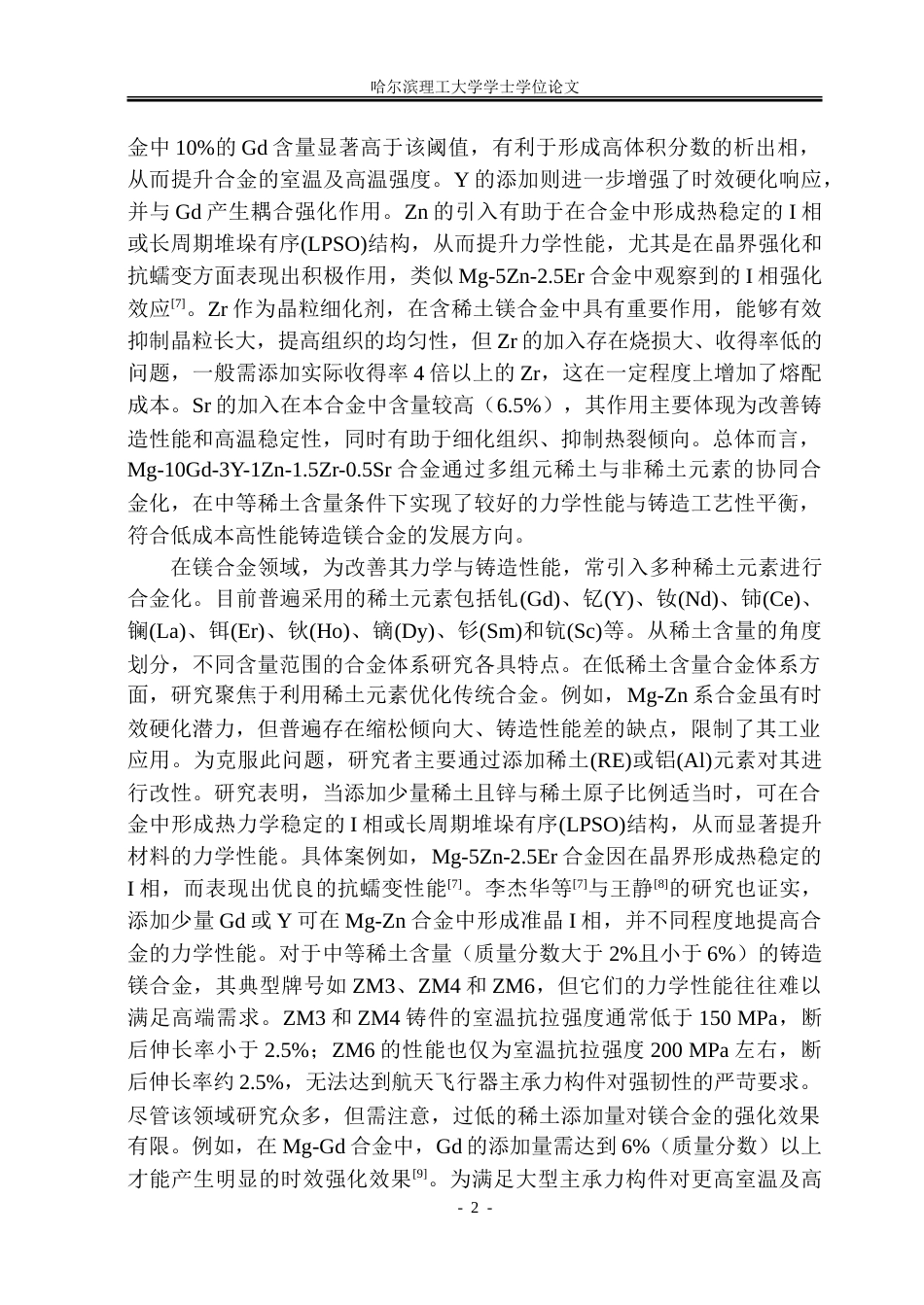

26年WP金属材料工程表面处理对镁稀土合金微观组织及性能的影响14.15-AI50.14-约21337字符(14956字).doc_第7页

7/37页

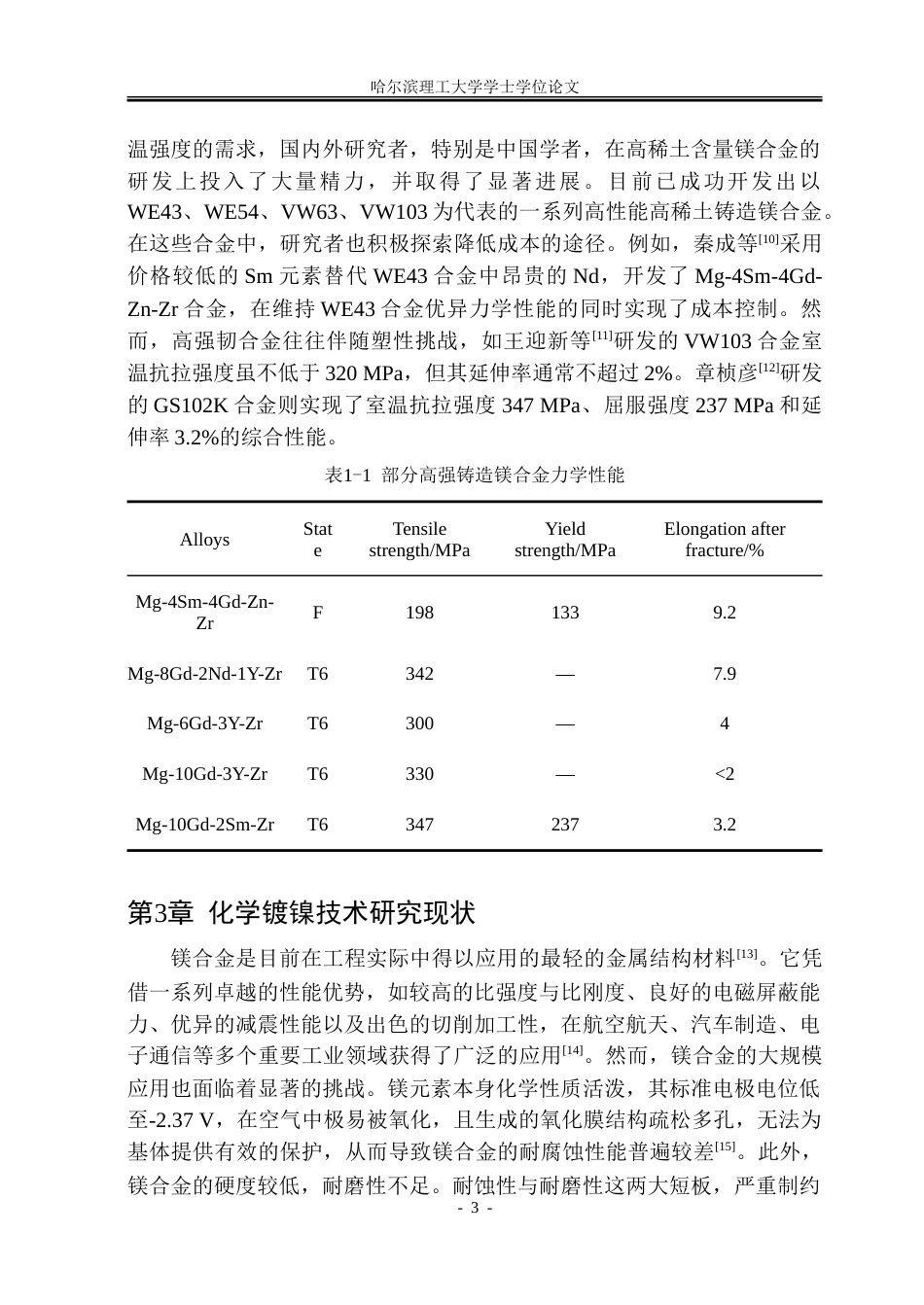

26年WP金属材料工程表面处理对镁稀土合金微观组织及性能的影响14.15-AI50.14-约21337字符(14956字).doc_第8页

8/37页

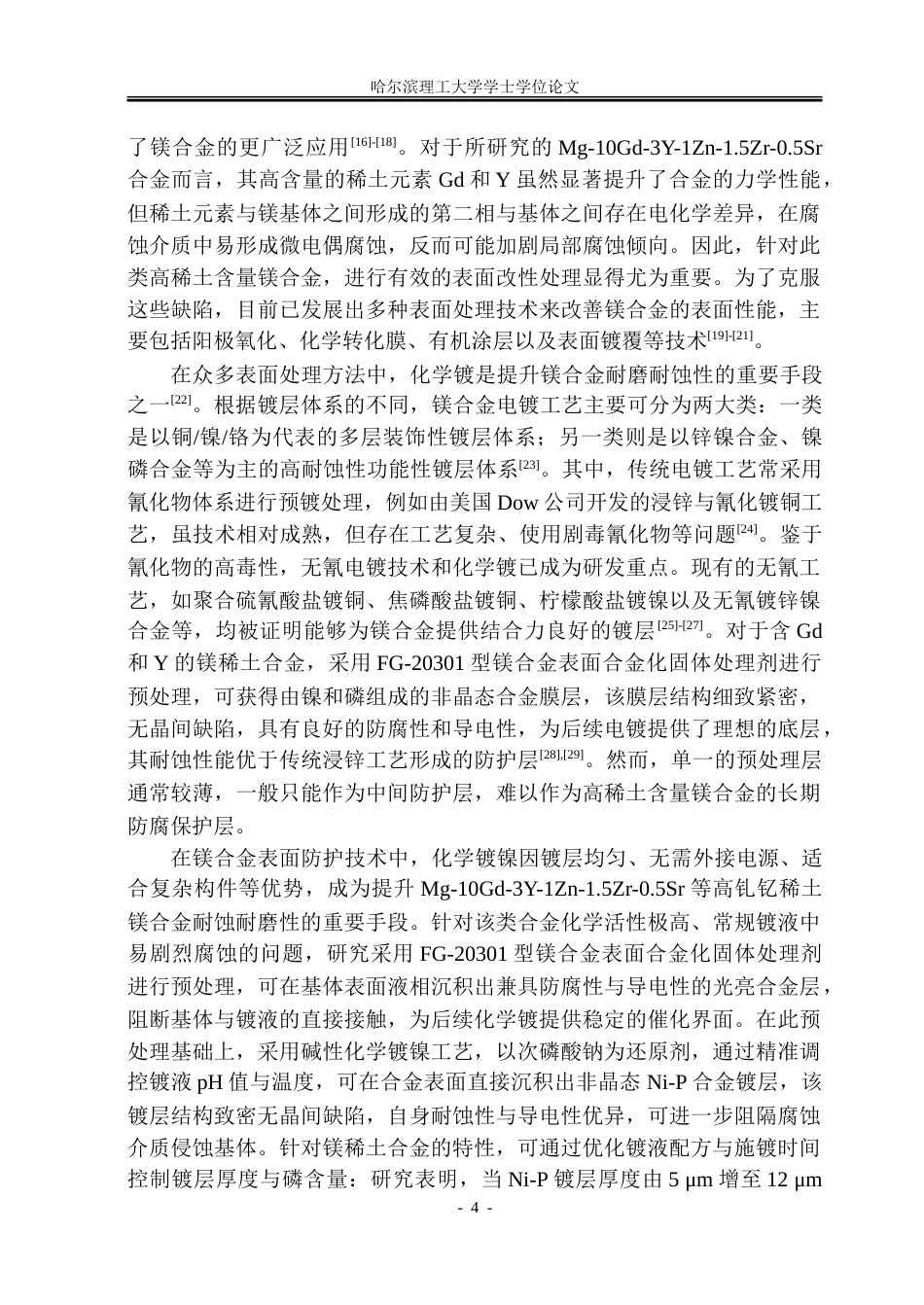

26年WP金属材料工程表面处理对镁稀土合金微观组织及性能的影响14.15-AI50.14-约21337字符(14956字).doc_第9页

9/37页

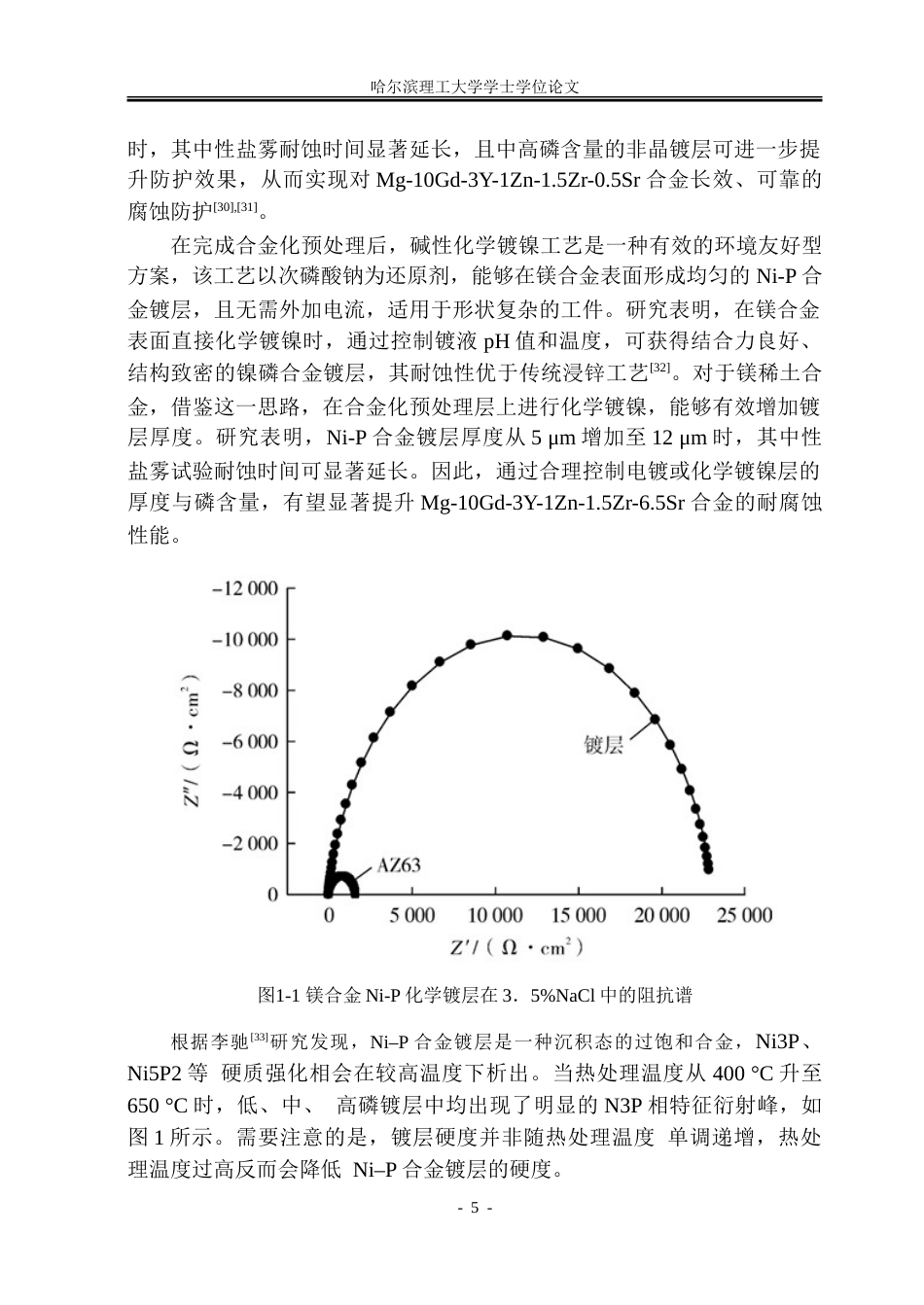

26年WP金属材料工程表面处理对镁稀土合金微观组织及性能的影响14.15-AI50.14-约21337字符(14956字).doc_第10页

10/37页

在线预览已结束，请下载后查看完整版，加入VIP享文档下载特权

/37

加入VIP 下载文档加入资源篮

文本预览下载提示常见问题

哈尔滨理工大学学士学位论文镁稀土合金表面化学镀镍层的微观组织及性能摘要为了满足高硬度、高耐磨性及优异耐蚀性镁稀土合金的服役需求，本研究以 Mg-10Gd-3Y-1Zn-1.5Zr-0.5Sr 合金为基体，通过优化的无氰化学镀工艺在其表面制备了 Ni-P 镀层，系统对比了镀层对合金显微组织与性能的影响。主要研究结果如下：组织上，镁合金先经机械抛光、乙醇超声清洗和去离子水洗，再依次碱洗（氢氧化钠 38g/L、磷酸钠 33g/L、碳酸钠 14g/L，68℃、23min）、无铬酸洗（磷酸 603cm³/L，43s）、表调（焦磷酸钾 163g/L、碳酸钠23g/L、氟化钾 14g/L，73℃、3min）和活化（磷酸...

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用.。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容
