26年WP金属材料工程 TiB2Al复合材料的显微组织与耐磨性研究9.13-AI59.74.docx

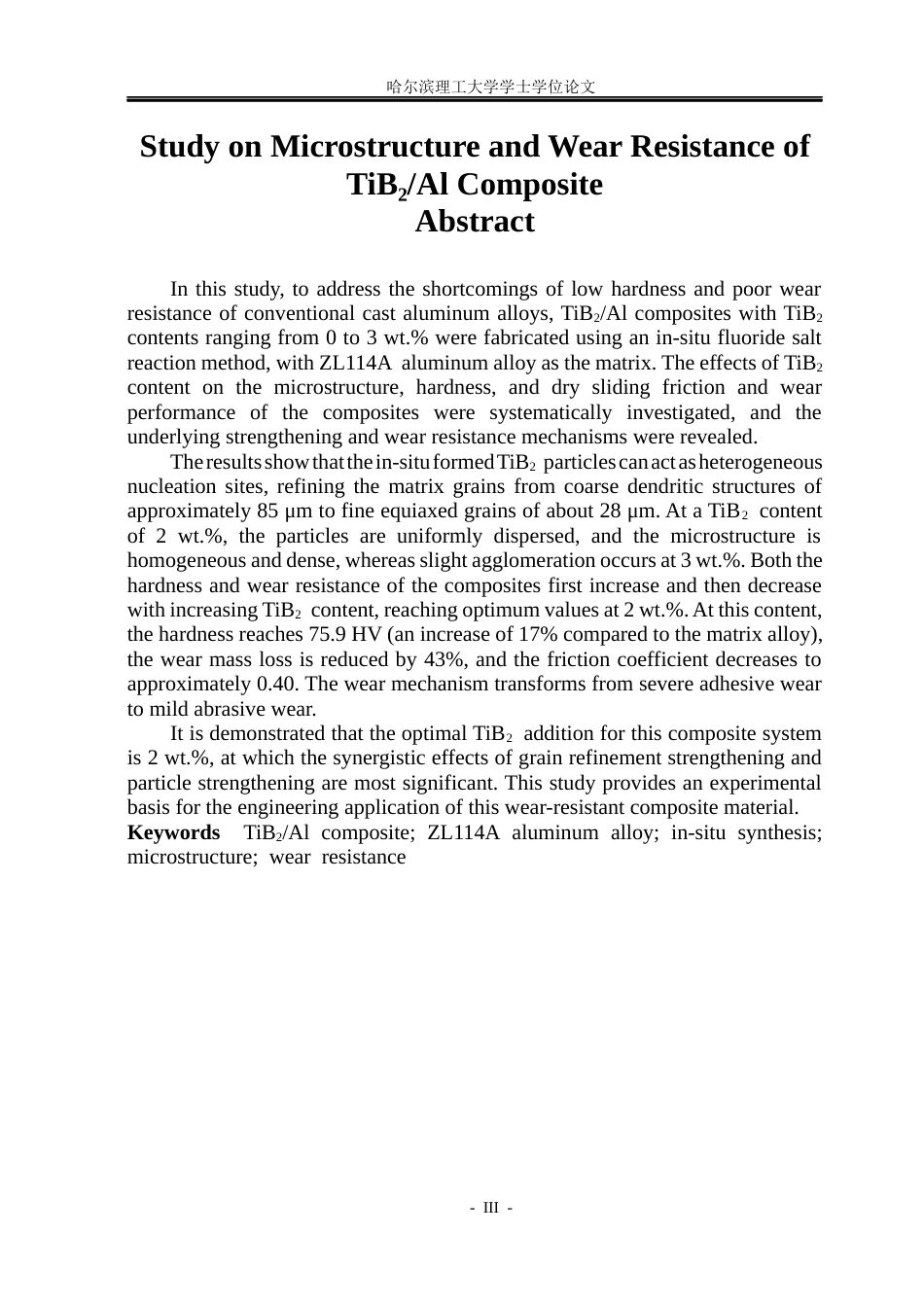

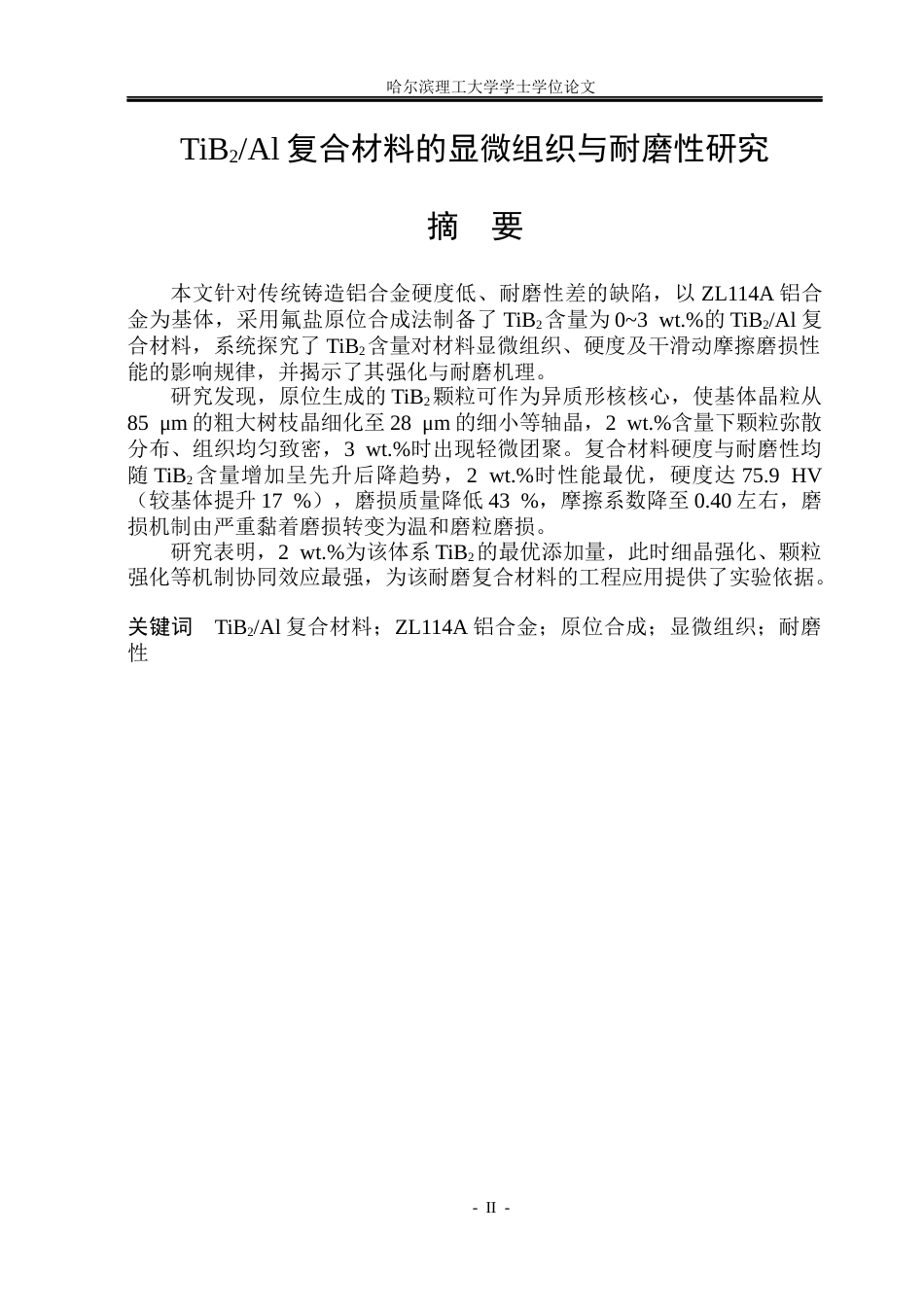

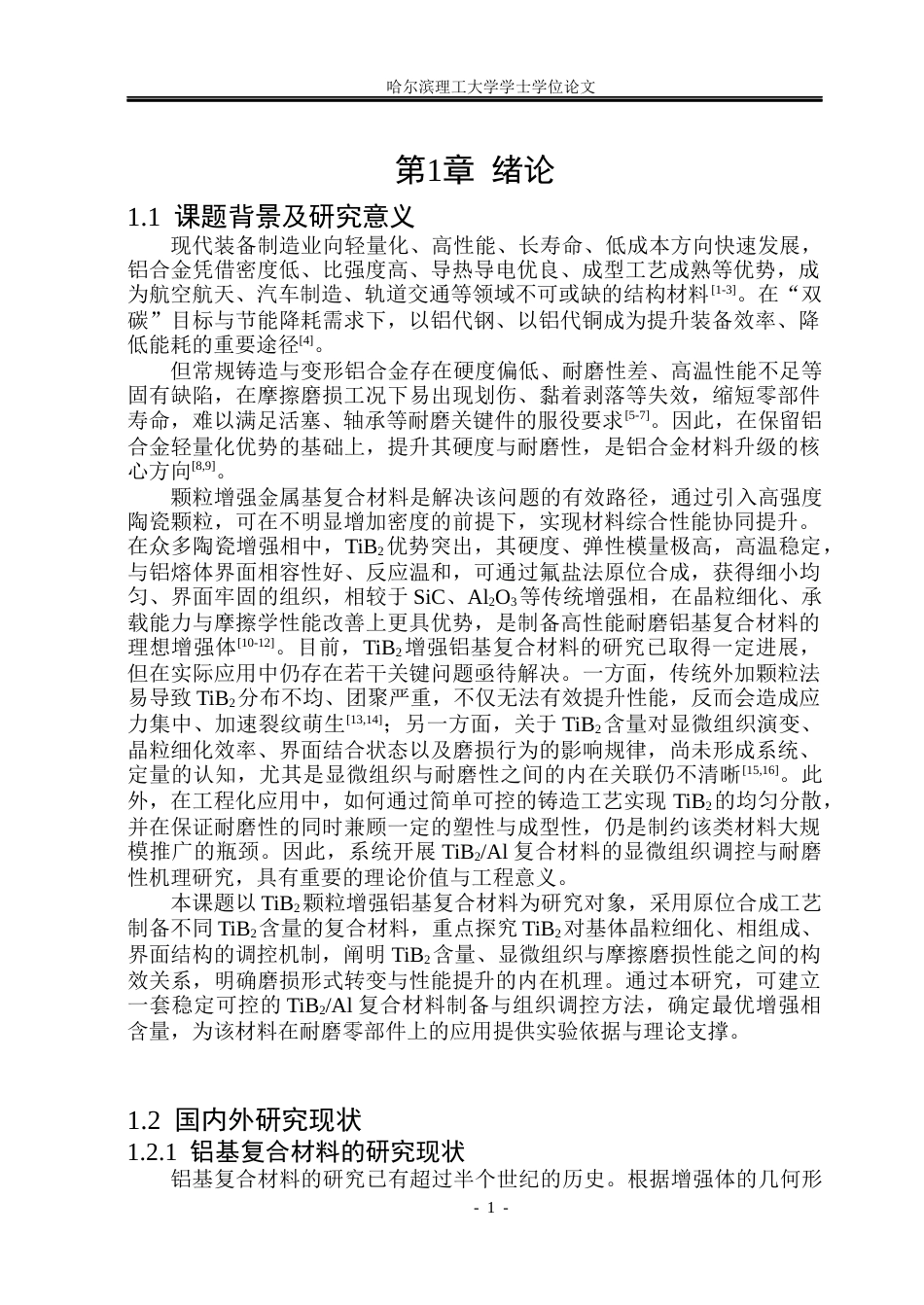

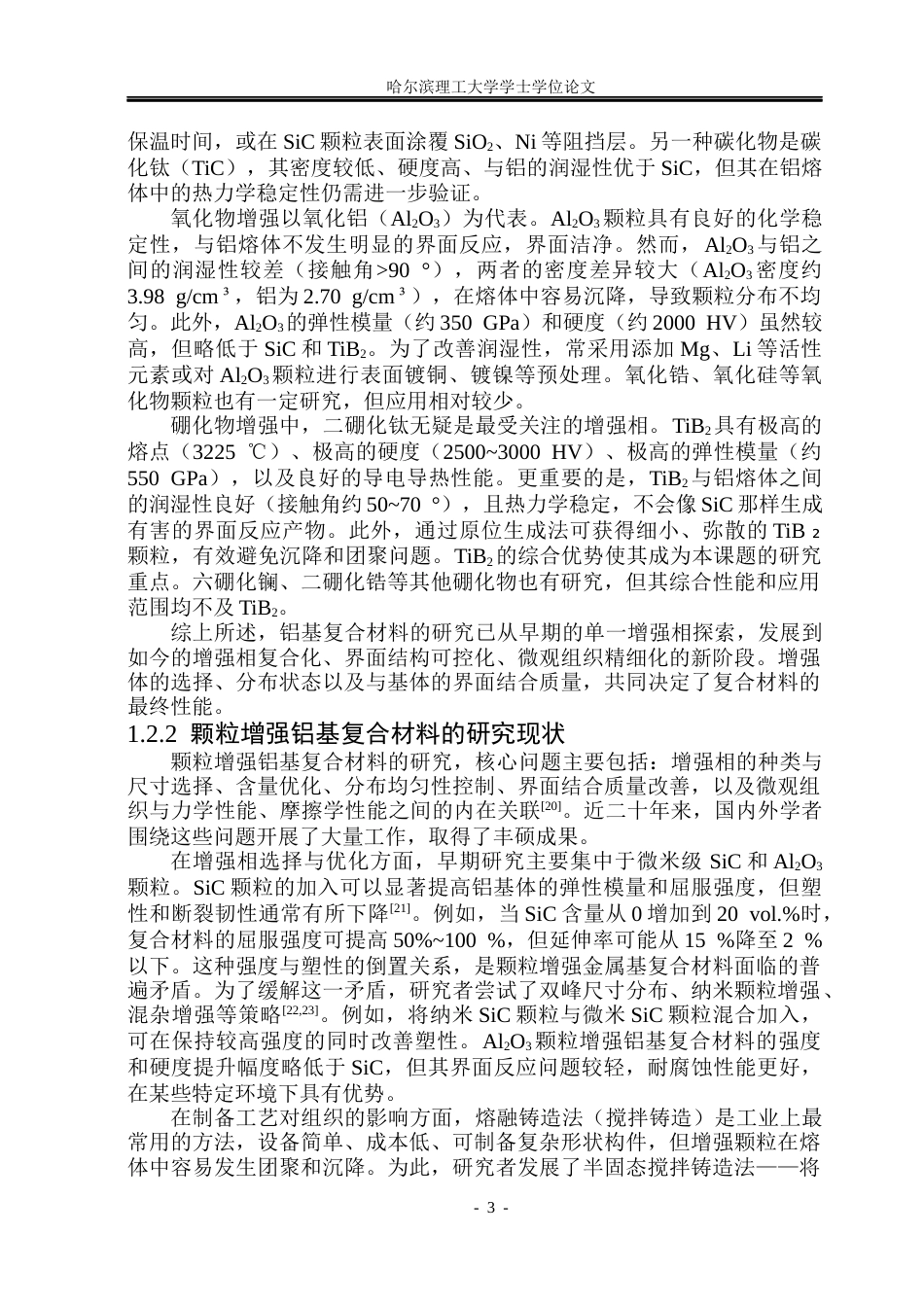

哈尔滨理工大学学士学位论文- II -TiB2/Al 复合材料的显微组织与耐磨性研究摘 要本文针对传统铸造铝合金硬度低、耐磨性差的缺陷，以 ZL114A 铝合金为基体，采用氟盐原位合成法制备了 TiB2含量为 0~3 wt.%的 TiB2/Al 复合材料，系统探究了 TiB2含量对材料显微组织、硬度及干滑动摩擦磨损性能的影响规律，并揭示了其强化与耐磨机理。研究发现，原位生成的 TiB2颗粒可作为异质形核核心，使基体晶粒从85 μm 的粗大树枝晶细化至 28 μm 的细小等轴晶，2 wt.%含量下颗粒弥散分布、组织均匀致密，3 wt.%时出现轻微团聚。复合材料硬度与耐磨性均随 TiB2 ...
