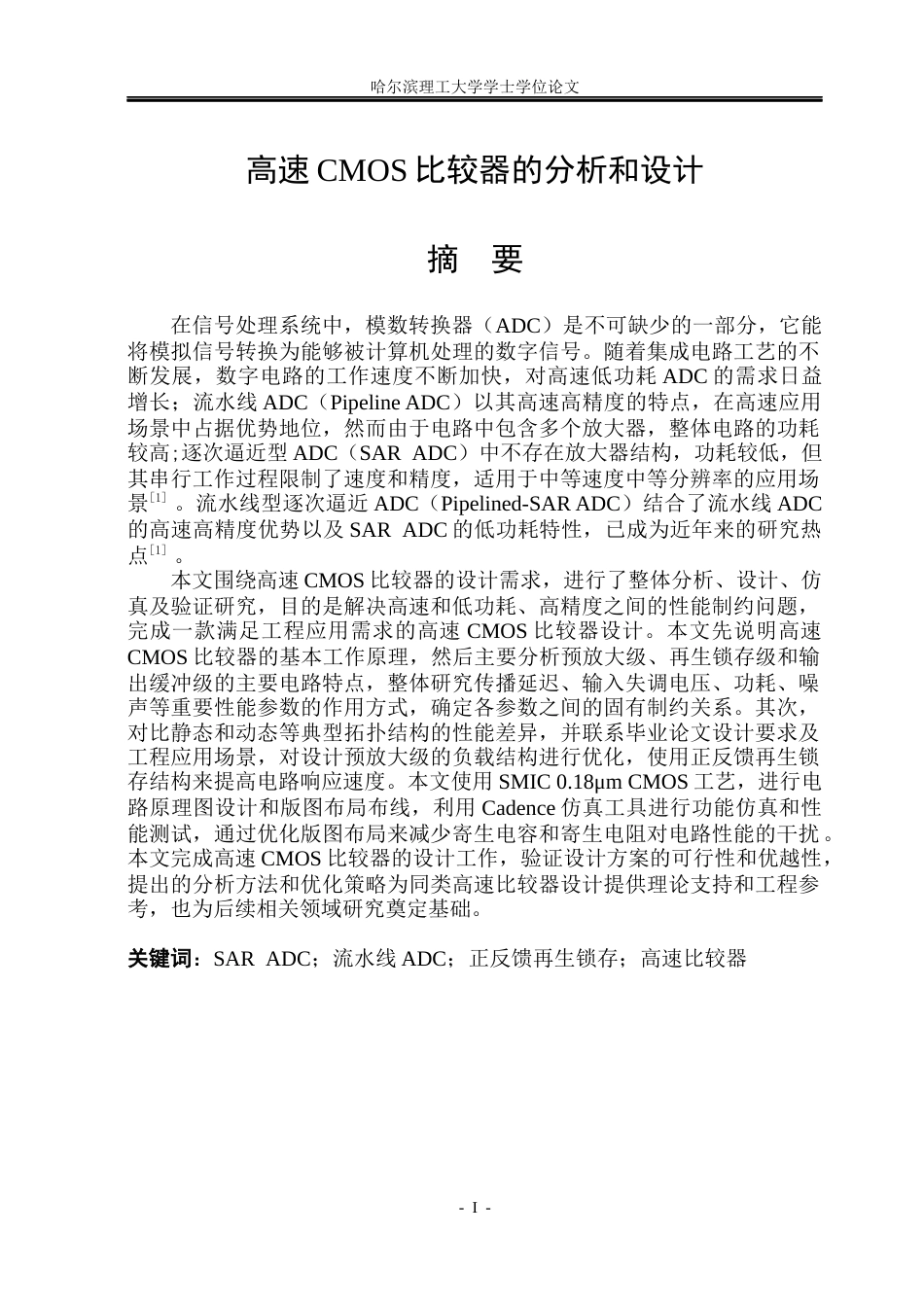

哈尔滨理工大学学士学位论文- I -高速 CMOS 比较器的分析和设计摘 要在信号处理系统中，模数转换器（ADC）是不可缺少的一部分，它能将模拟信号转换为能够被计算机处理的数字信号。随着集成电路工艺的不断发展，数字电路的工作速度不断加快，对高速低功耗 ADC 的需求日益增长；流水线 ADC（Pipeline ADC）以其高速高精度的特点，在高速应用场景中占据优势地位，然而由于电路中包含多个放大器，整体电路的功耗较高;逐次逼近型 ADC（SAR ADC）中不存在放大器结构，功耗较低，但其串行工作过程限制了速度和精度，适用于中等速度中等分辨率的应用场景[1] 。流水线...
