26年WP应用物理学 一种带过温保护的低温度系数的带隙基准电路的版图设计8.42-AI11.69(22992字).docx

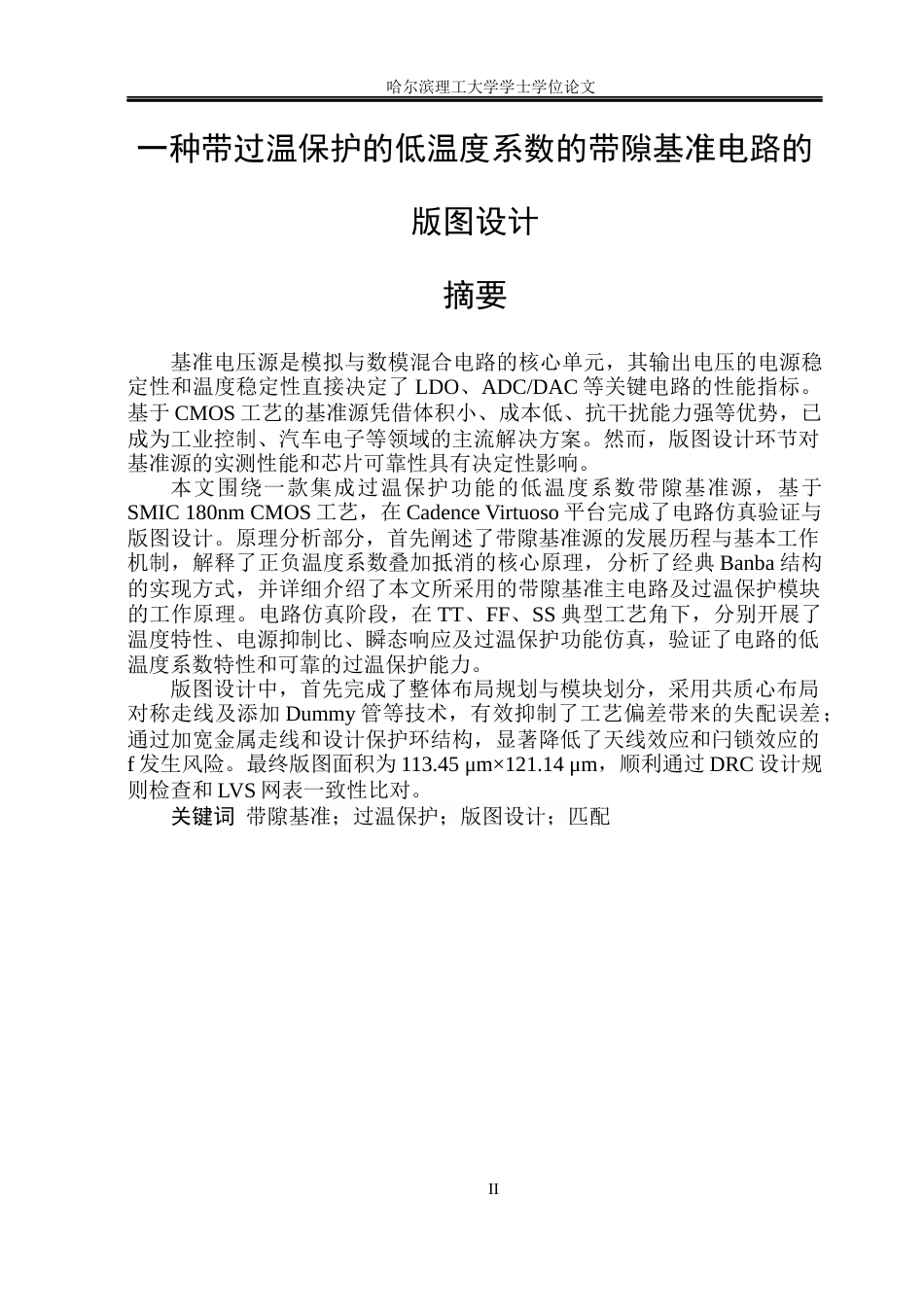

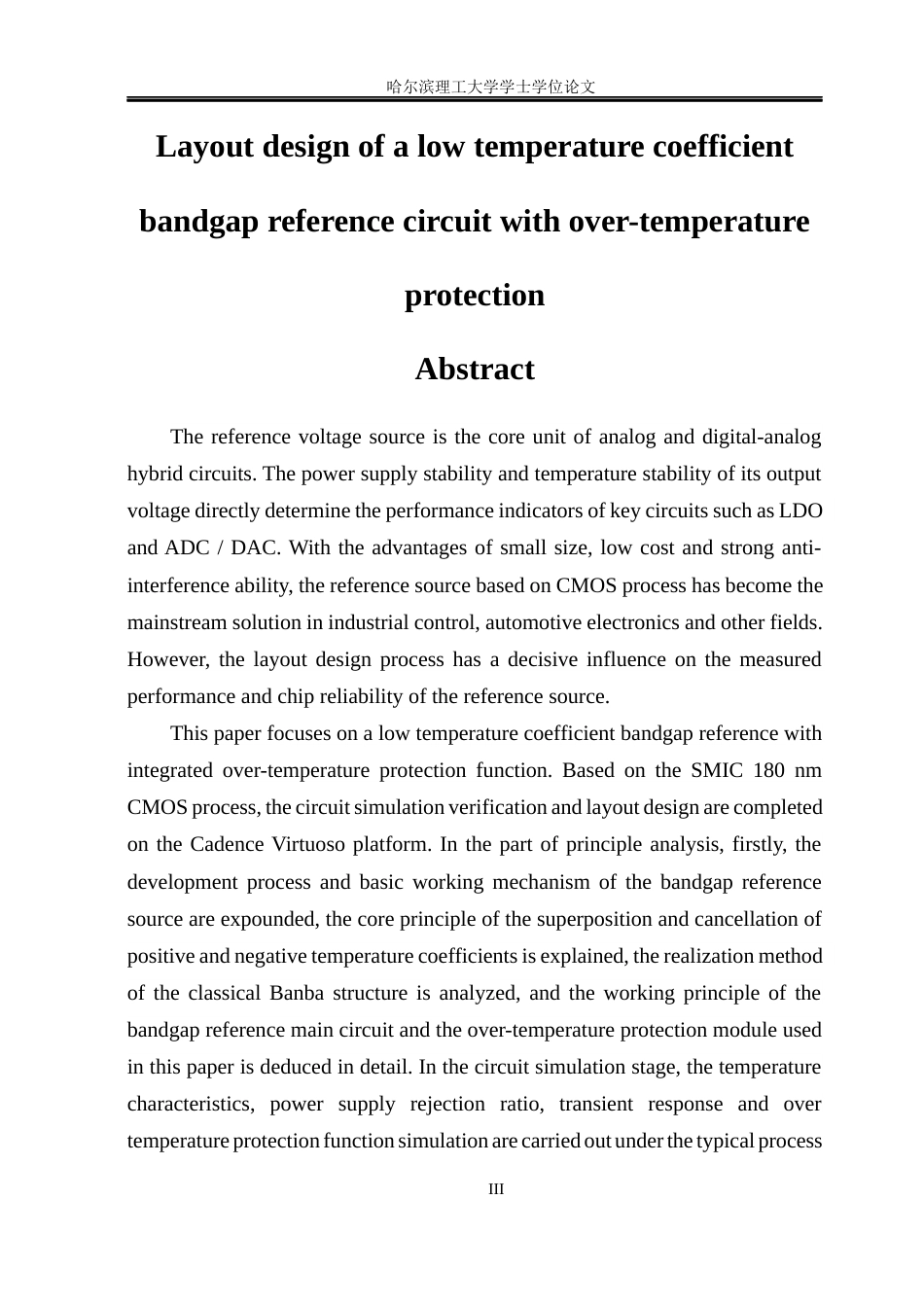

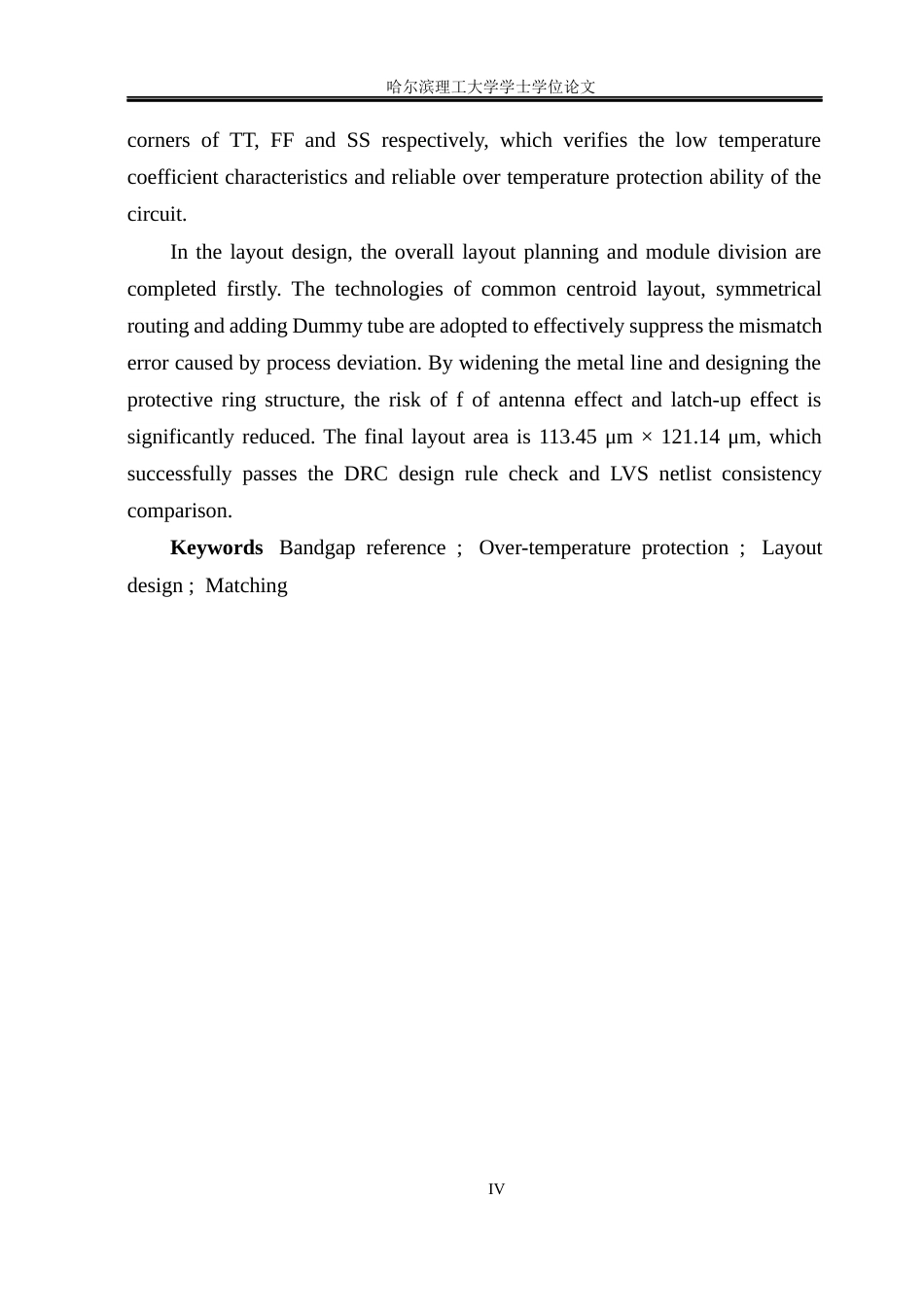

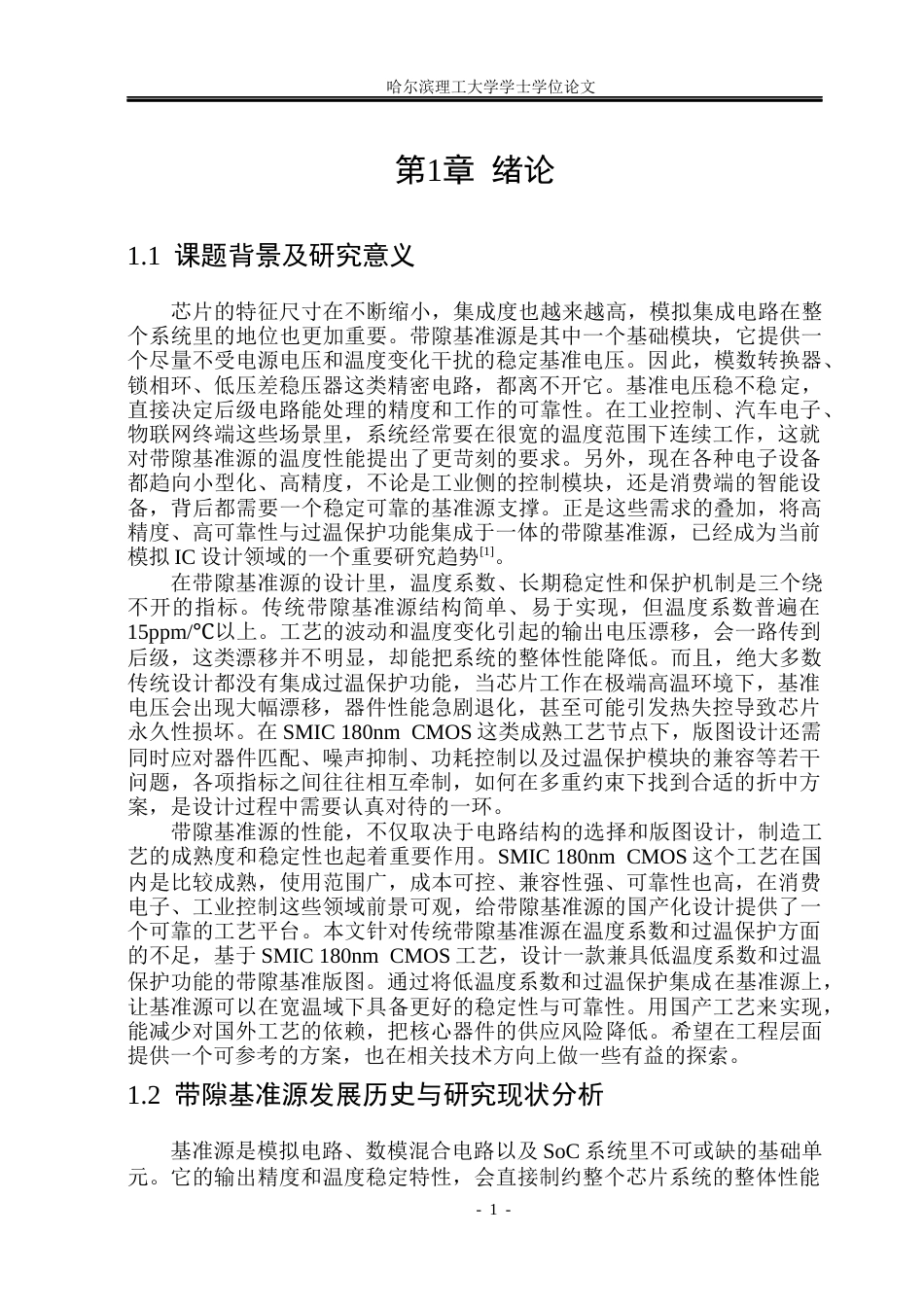

II哈尔滨理工大学学士学位论文一种带过温保护的低温度系数的带隙基准电路的版图设计摘要基准电压源是模拟与数模混合电路的核心单元，其输出电压的电源稳定性和温度稳定性直接决定了 LDO、ADC/DAC 等关键电路的性能指标。基于 CMOS 工艺的基准源凭借体积小、成本低、抗干扰能力强等优势，已成为工业控制、汽车电子等领域的主流解决方案。然而，版图设计环节对基准源的实测性能和芯片可靠性具有决定性影响。本文围绕一款集成过温保护功能的低温度系数带隙基准源，基于SMIC 180nm CMOS 工艺，在 Cadence Virtuoso 平台完成了电路仿真验证与版图设计。原理分析部分...
