26年WP材料成型及控制工程(荣成) 热处理对激光熔覆Fe基合金涂层组织与性能的影响23.14-AI9.75_1(21304字).docx

下载本文档

阅读 0
格式 docx
大小 7 MB
约51页
2026-06-26
收藏
评论
点赞(0)
海报
举报

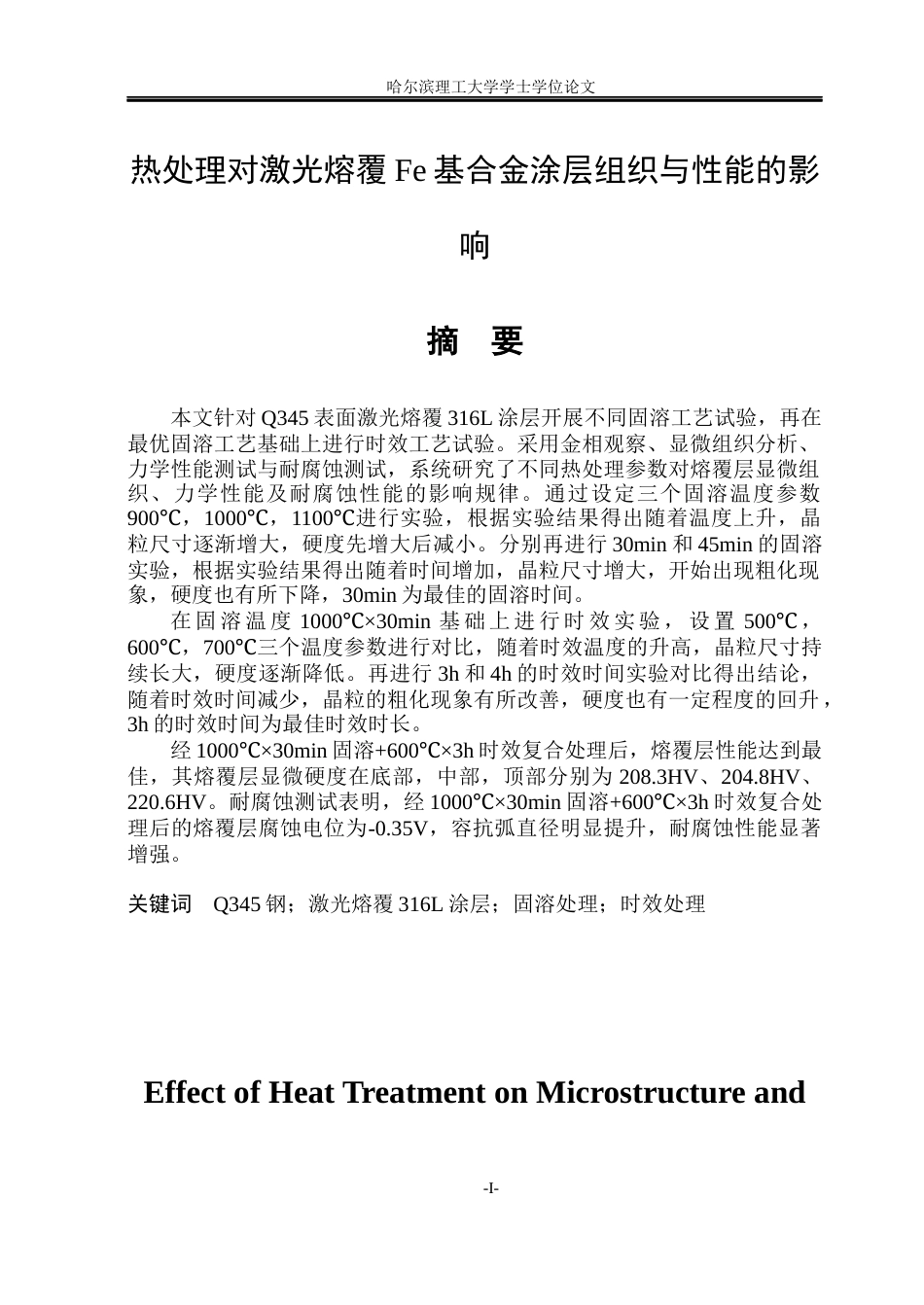

26年WP材料成型及控制工程(荣成) 热处理对激光熔覆Fe基合金涂层组织与性能的影响23.14-AI9.75_1(21304字).docx_第1页

1/51页

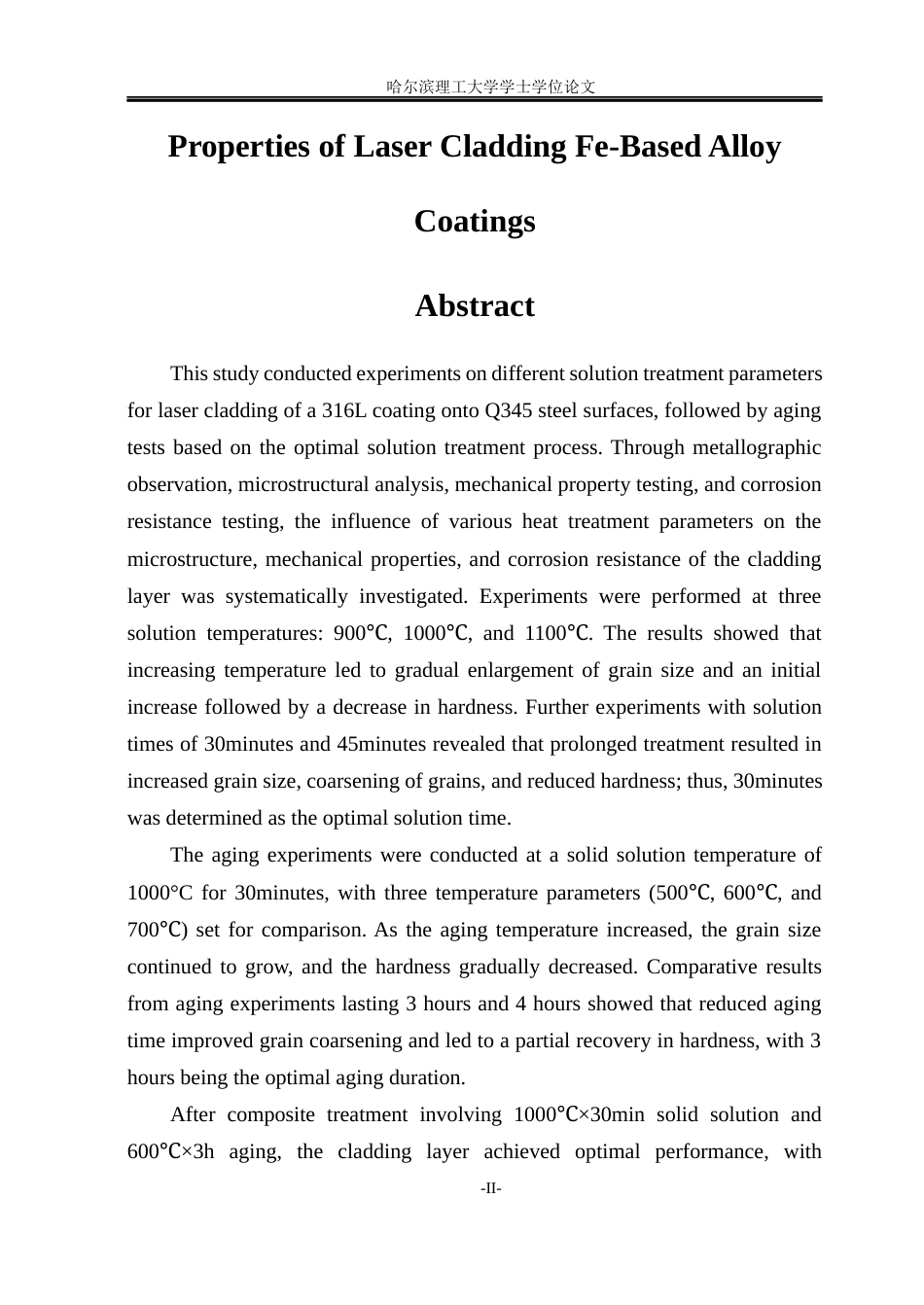

26年WP材料成型及控制工程(荣成) 热处理对激光熔覆Fe基合金涂层组织与性能的影响23.14-AI9.75_1(21304字).docx_第2页

2/51页

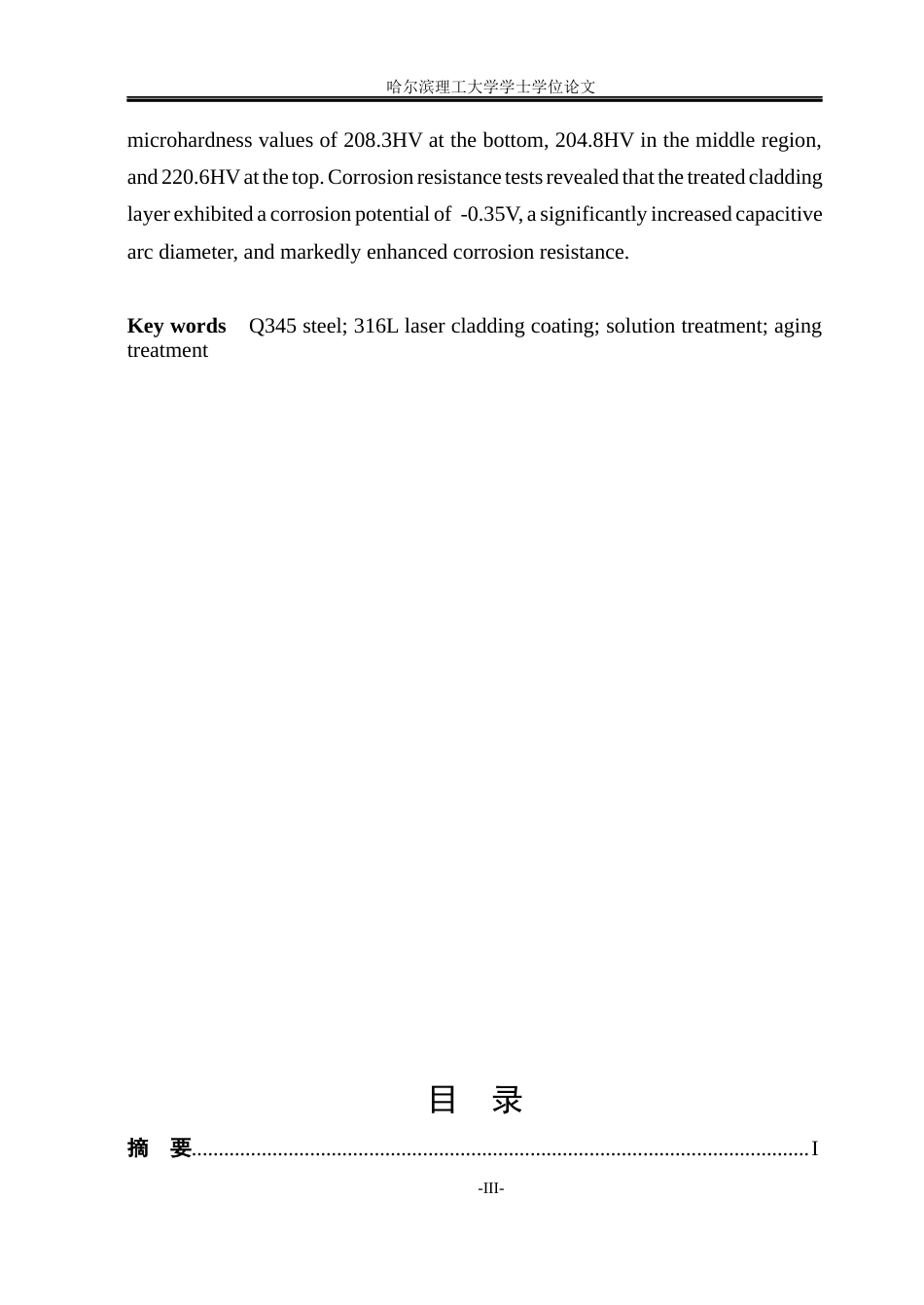

26年WP材料成型及控制工程(荣成) 热处理对激光熔覆Fe基合金涂层组织与性能的影响23.14-AI9.75_1(21304字).docx_第3页

3/51页

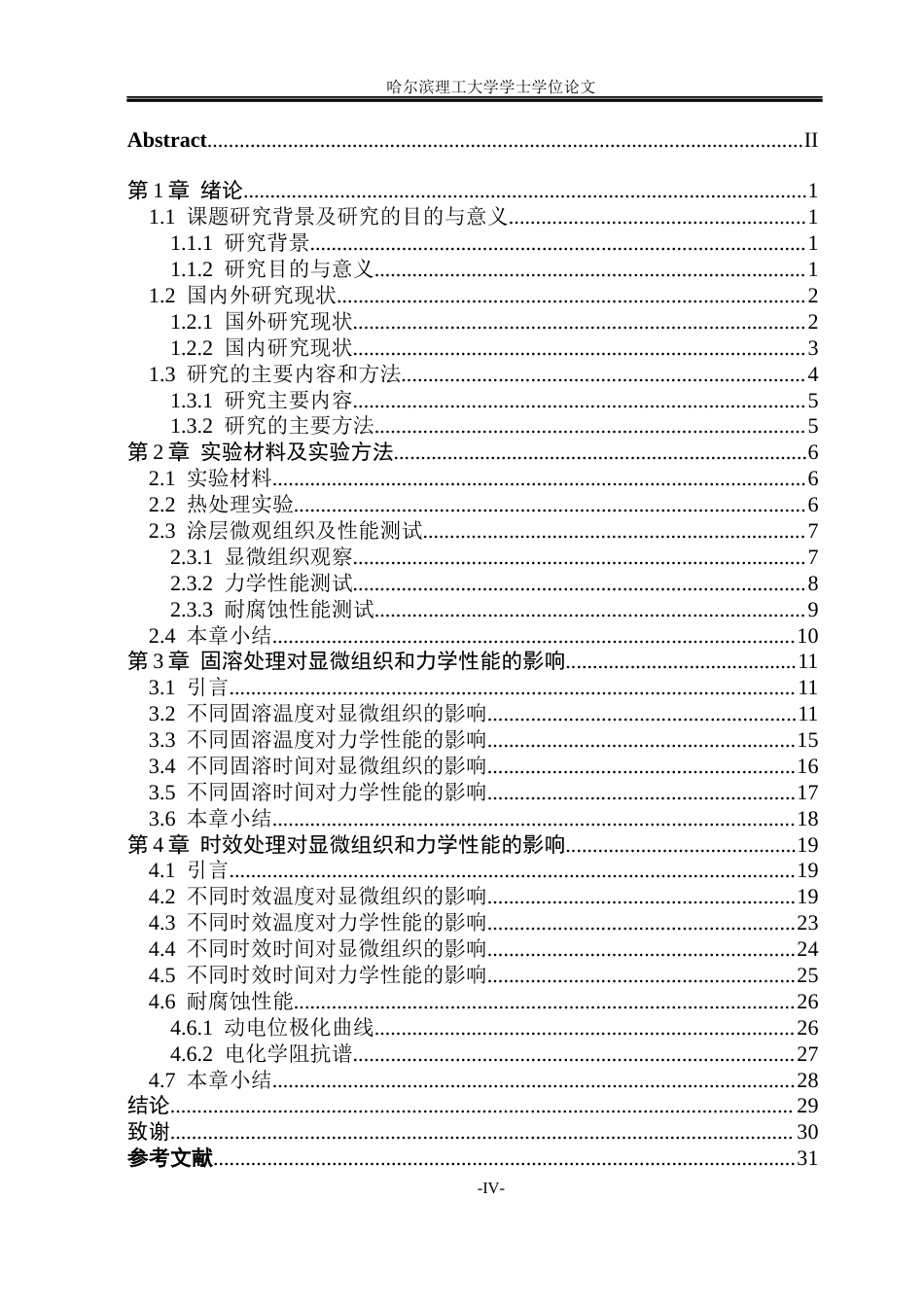

26年WP材料成型及控制工程(荣成) 热处理对激光熔覆Fe基合金涂层组织与性能的影响23.14-AI9.75_1(21304字).docx_第4页

4/51页

26年WP材料成型及控制工程(荣成) 热处理对激光熔覆Fe基合金涂层组织与性能的影响23.14-AI9.75_1(21304字).docx_第5页

5/51页

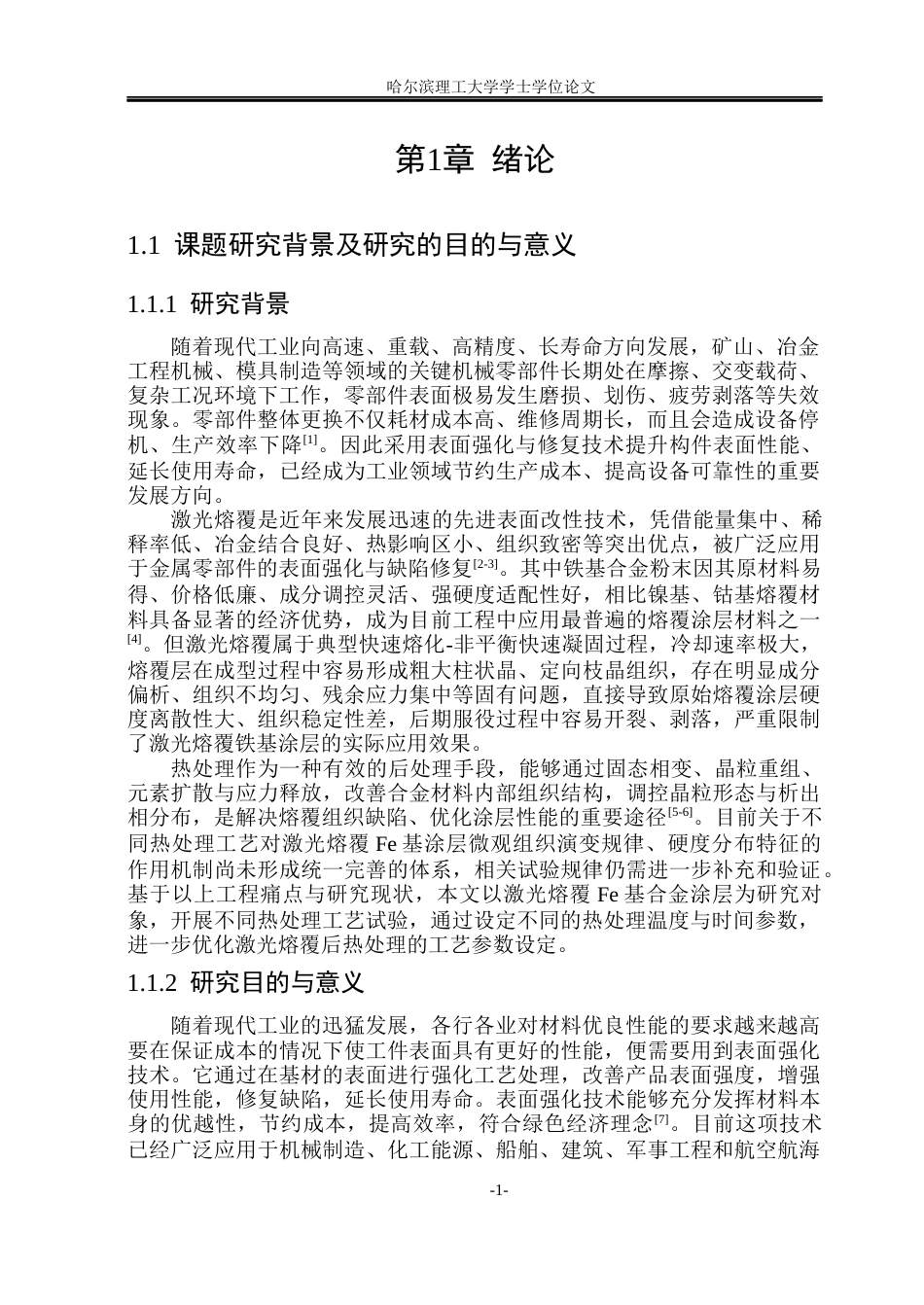

26年WP材料成型及控制工程(荣成) 热处理对激光熔覆Fe基合金涂层组织与性能的影响23.14-AI9.75_1(21304字).docx_第6页

6/51页

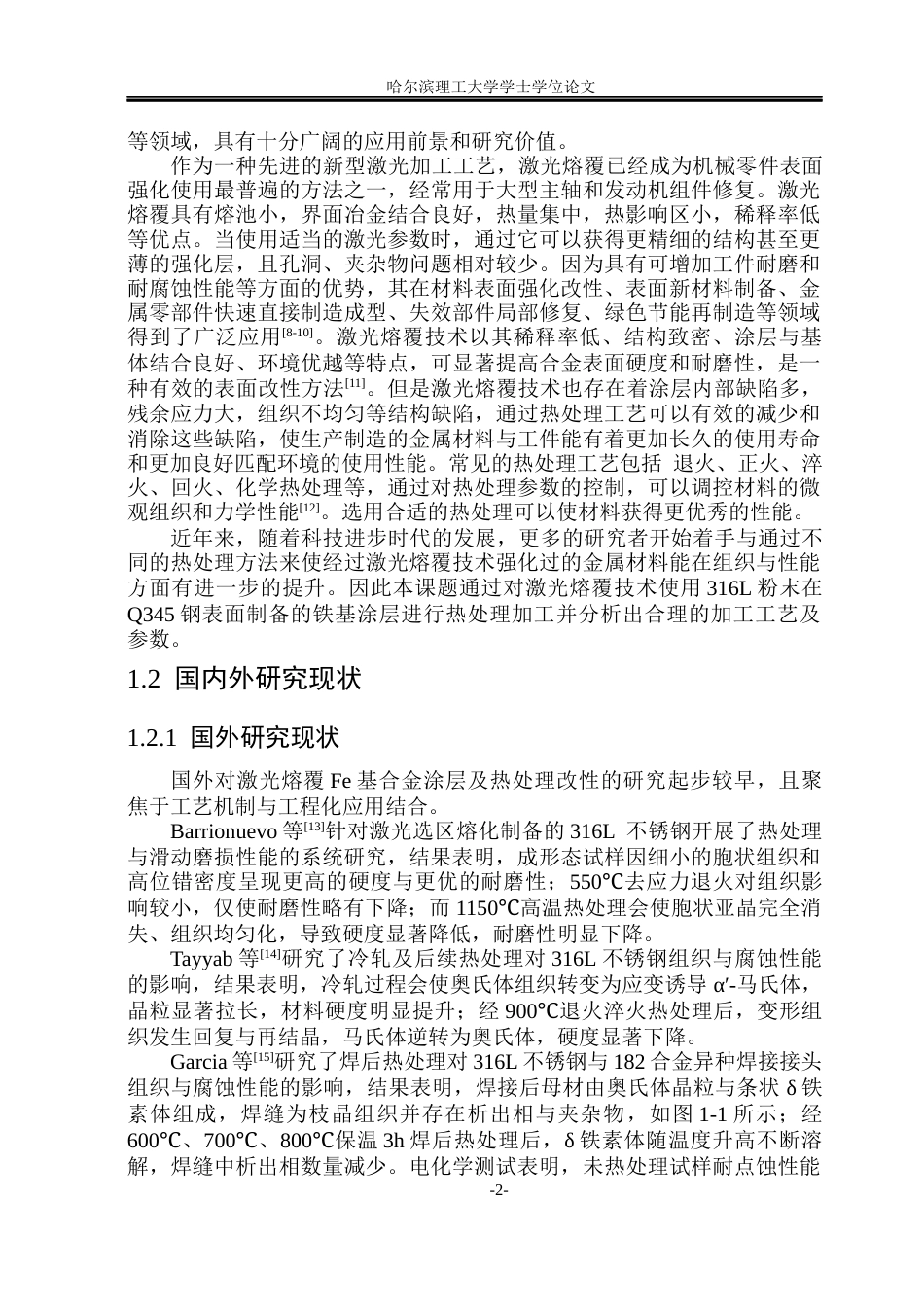

26年WP材料成型及控制工程(荣成) 热处理对激光熔覆Fe基合金涂层组织与性能的影响23.14-AI9.75_1(21304字).docx_第7页

7/51页

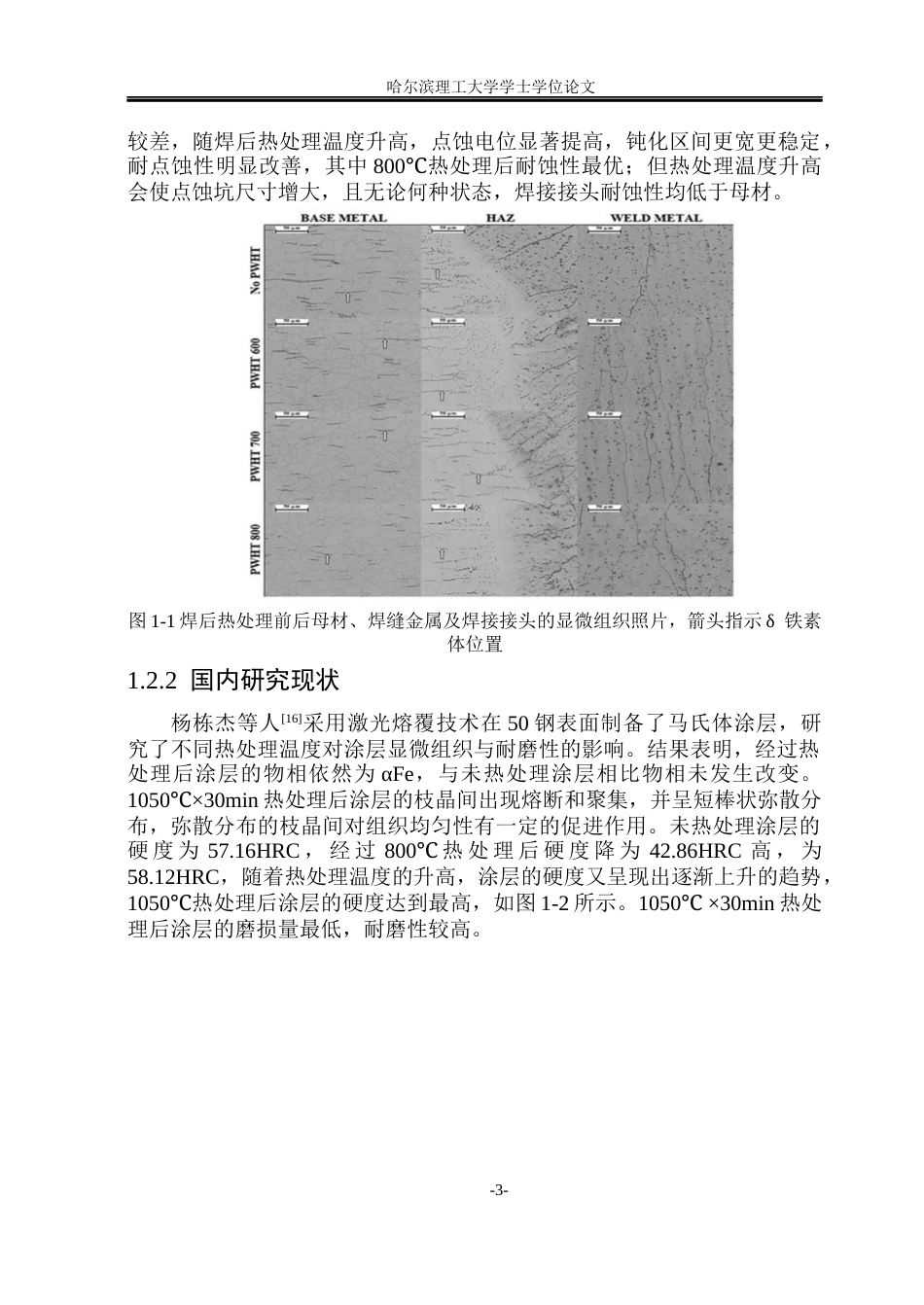

26年WP材料成型及控制工程(荣成) 热处理对激光熔覆Fe基合金涂层组织与性能的影响23.14-AI9.75_1(21304字).docx_第8页

8/51页

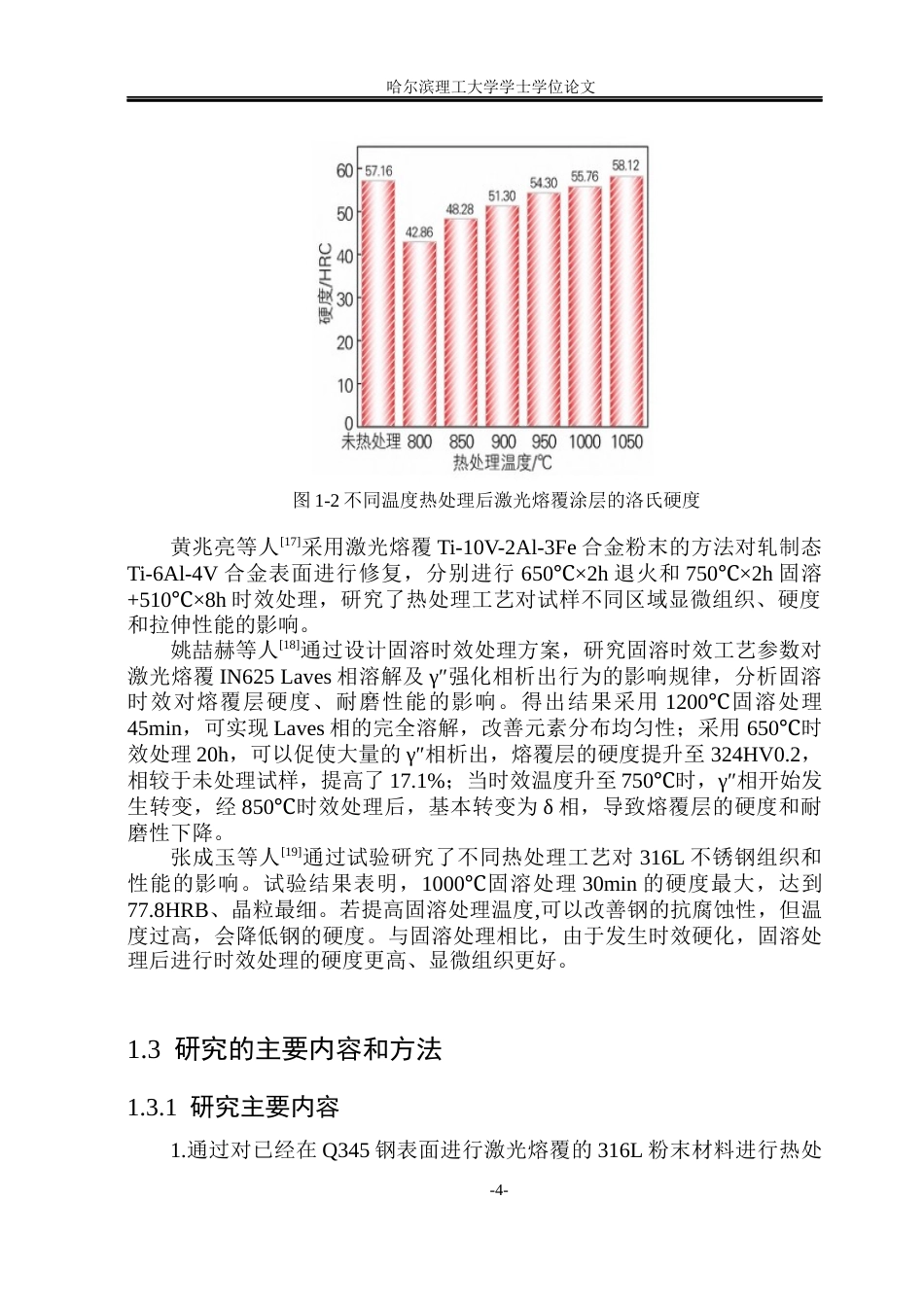

26年WP材料成型及控制工程(荣成) 热处理对激光熔覆Fe基合金涂层组织与性能的影响23.14-AI9.75_1(21304字).docx_第9页

9/51页

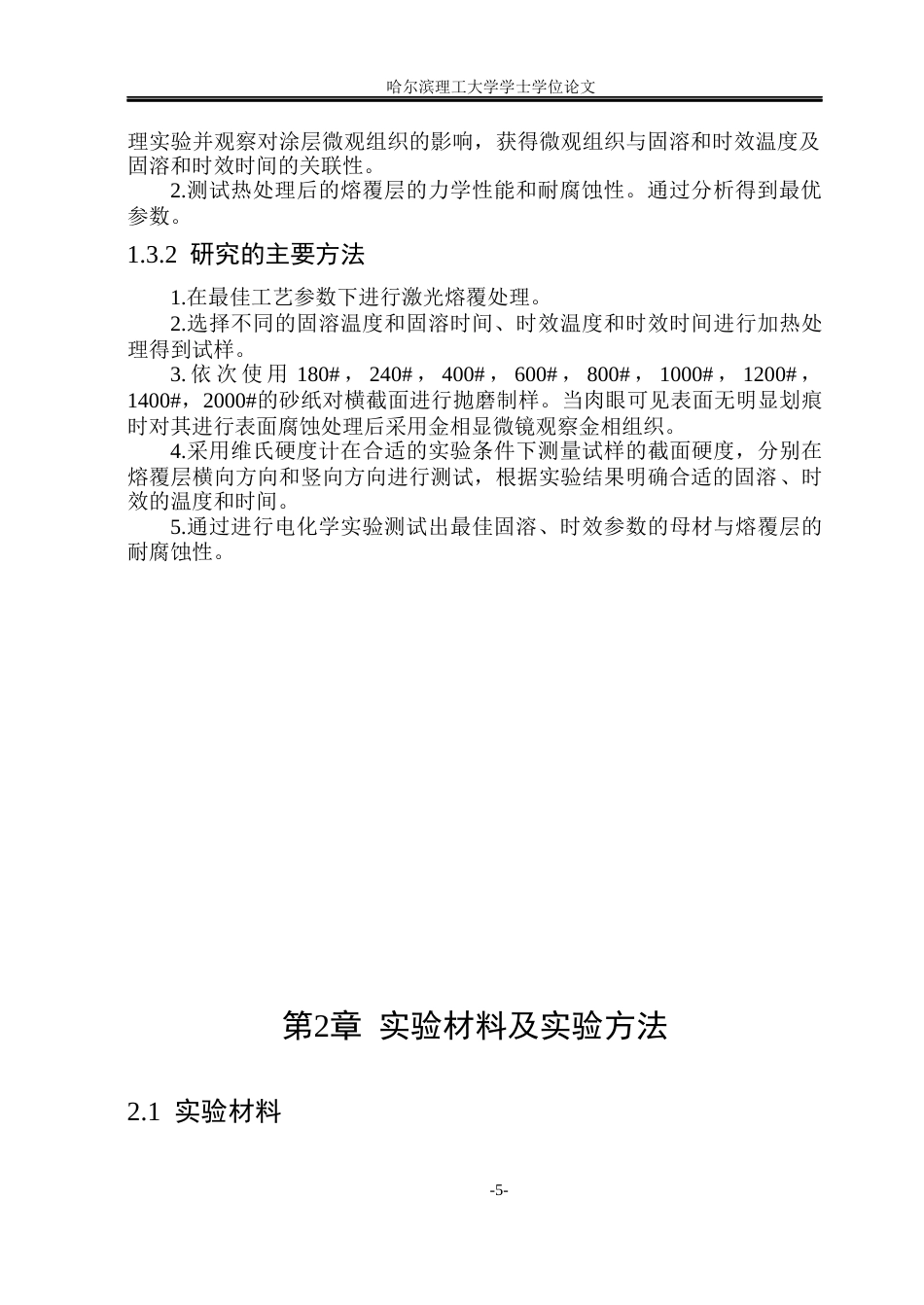

26年WP材料成型及控制工程(荣成) 热处理对激光熔覆Fe基合金涂层组织与性能的影响23.14-AI9.75_1(21304字).docx_第10页

10/51页

在线预览已结束，请下载后查看完整版，加入VIP享文档下载特权

/51

文本预览下载提示常见问题

-I-哈尔滨理工大学学士学位论文热处理对激光熔覆 Fe 基合金涂层组织与性能的影响摘要本文针对 Q345 表面激光熔覆 316L 涂层开展不同固溶工艺试验，再在最优固溶工艺基础上进行时效工艺试验。采用金相观察、显微组织分析、力学性能测试与耐腐蚀测试，系统研究了不同热处理参数对熔覆层显微组织、力学性能及耐腐蚀性能的影响规律。通过设定三个固溶温度参数900℃，1000℃，1100℃进行实验，根据实验结果得出随着温度上升，晶粒尺寸逐渐增大，硬度先增大后减小。分别再进行 30min 和 45min 的固溶实验，根据实验结果得出随着时间增加，晶粒尺寸增大，开始出现粗...

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用.。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容
