26年WP金属材料工程热挤压Zn-xCu-Li-0.5Mg合金的显微组织及性能15.69-AI5.63-约23270字符(16335字).doc

下载本文档

阅读 0
格式 doc
大小 15.05 MB
约36页
2026-06-26
收藏
评论
点赞(0)
海报
举报

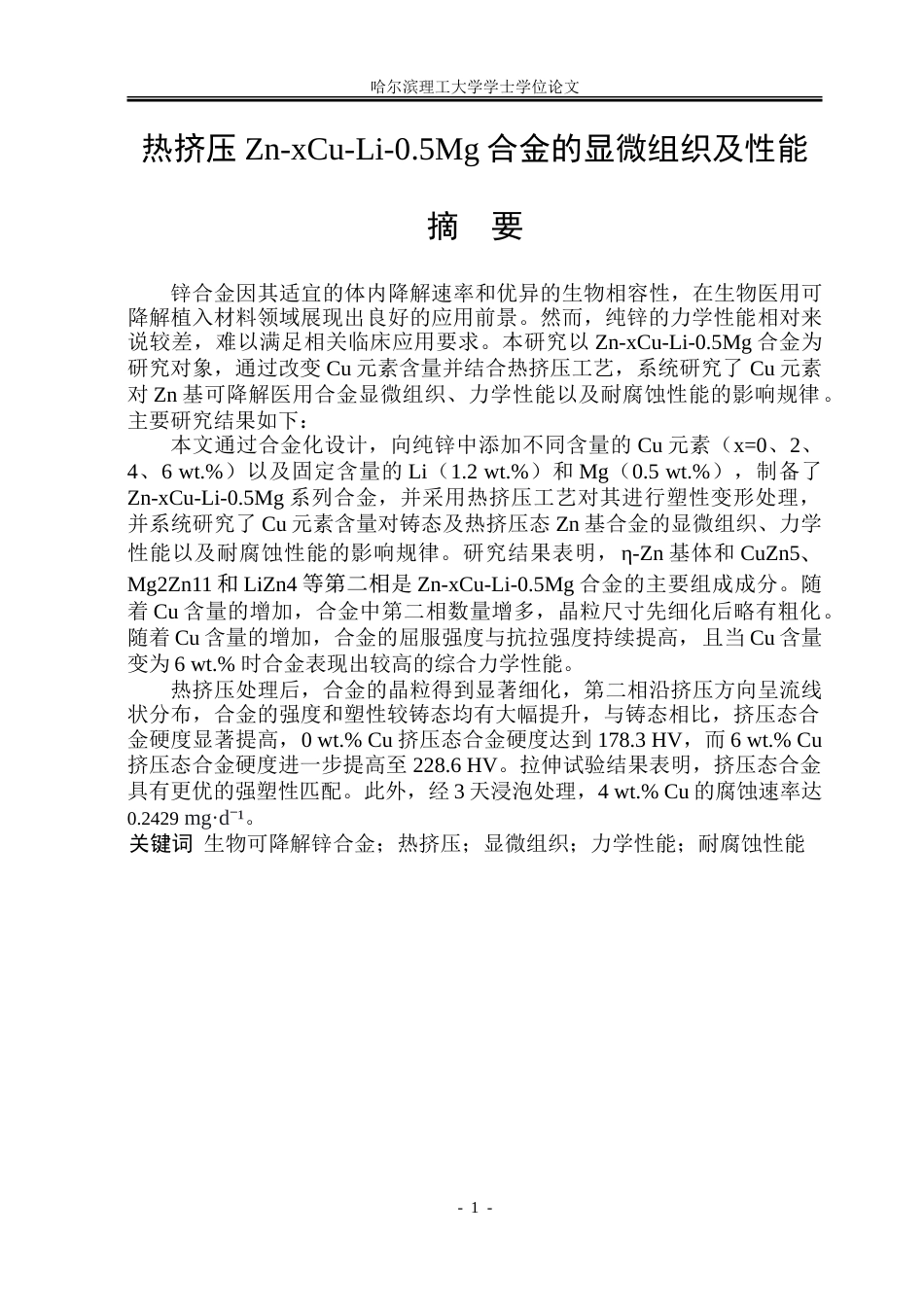

26年WP金属材料工程热挤压Zn-xCu-Li-0.5Mg合金的显微组织及性能15.69-AI5.63-约23270字符(16335字).doc_第1页

1/36页

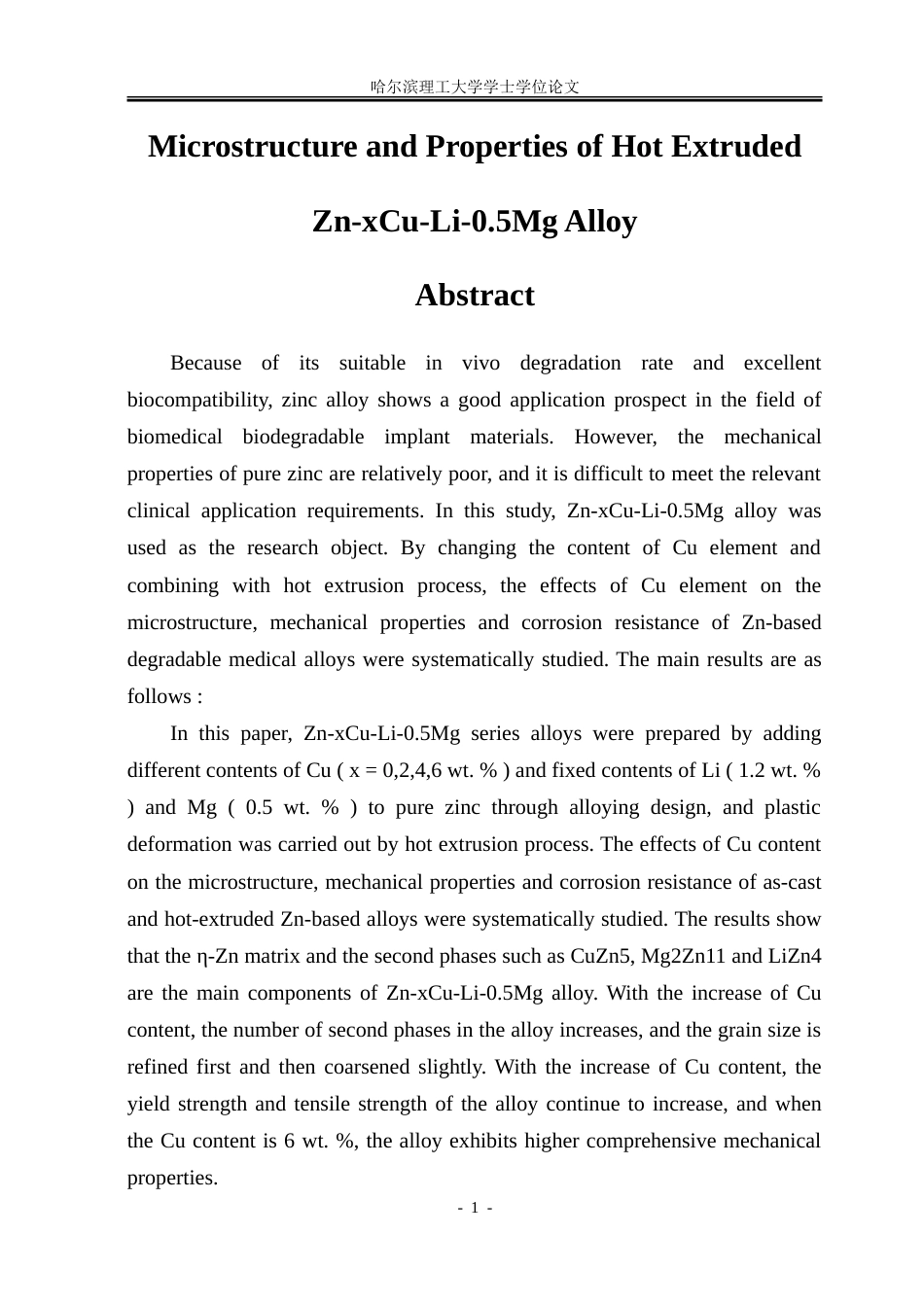

26年WP金属材料工程热挤压Zn-xCu-Li-0.5Mg合金的显微组织及性能15.69-AI5.63-约23270字符(16335字).doc_第2页

2/36页

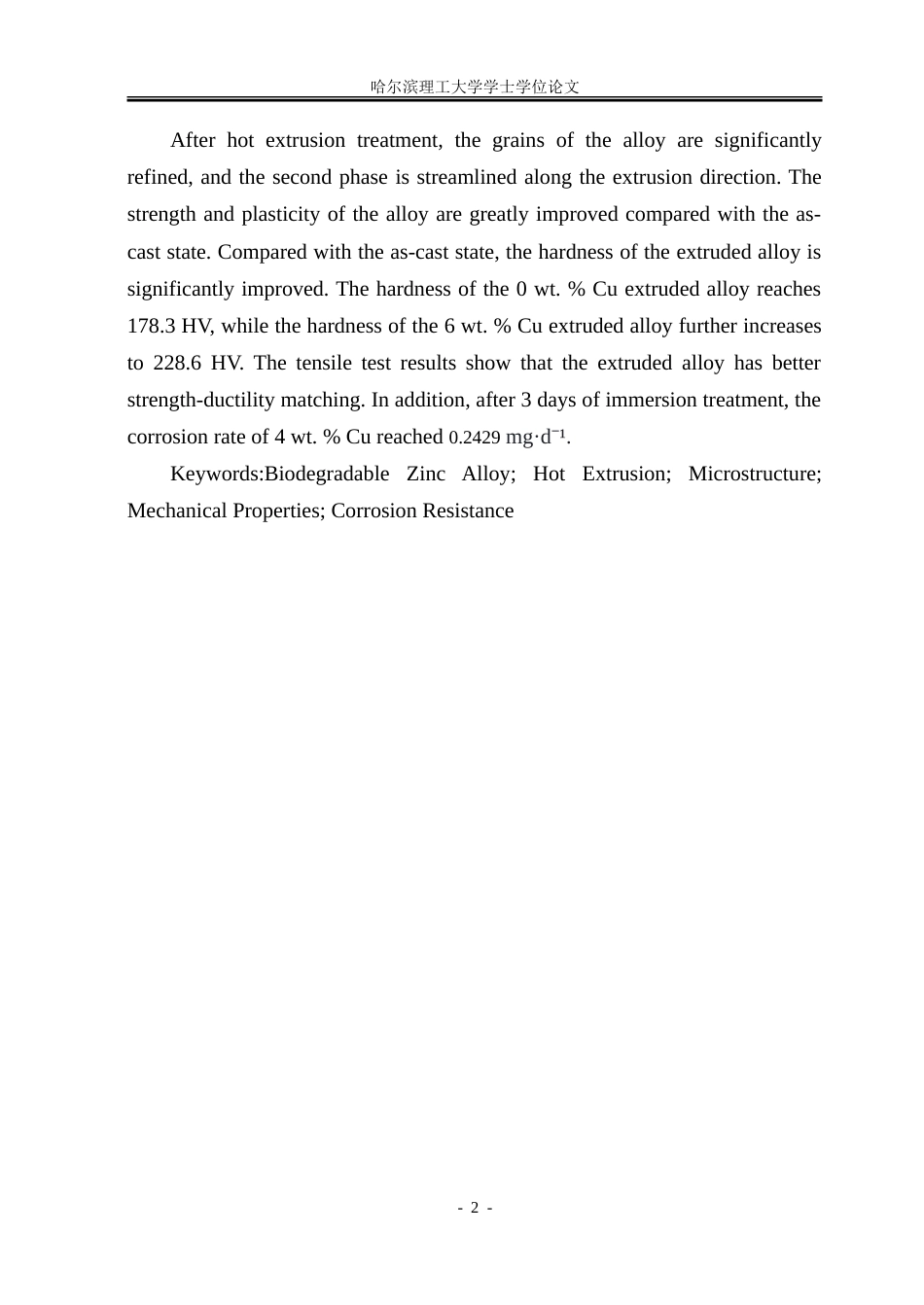

26年WP金属材料工程热挤压Zn-xCu-Li-0.5Mg合金的显微组织及性能15.69-AI5.63-约23270字符(16335字).doc_第3页

3/36页

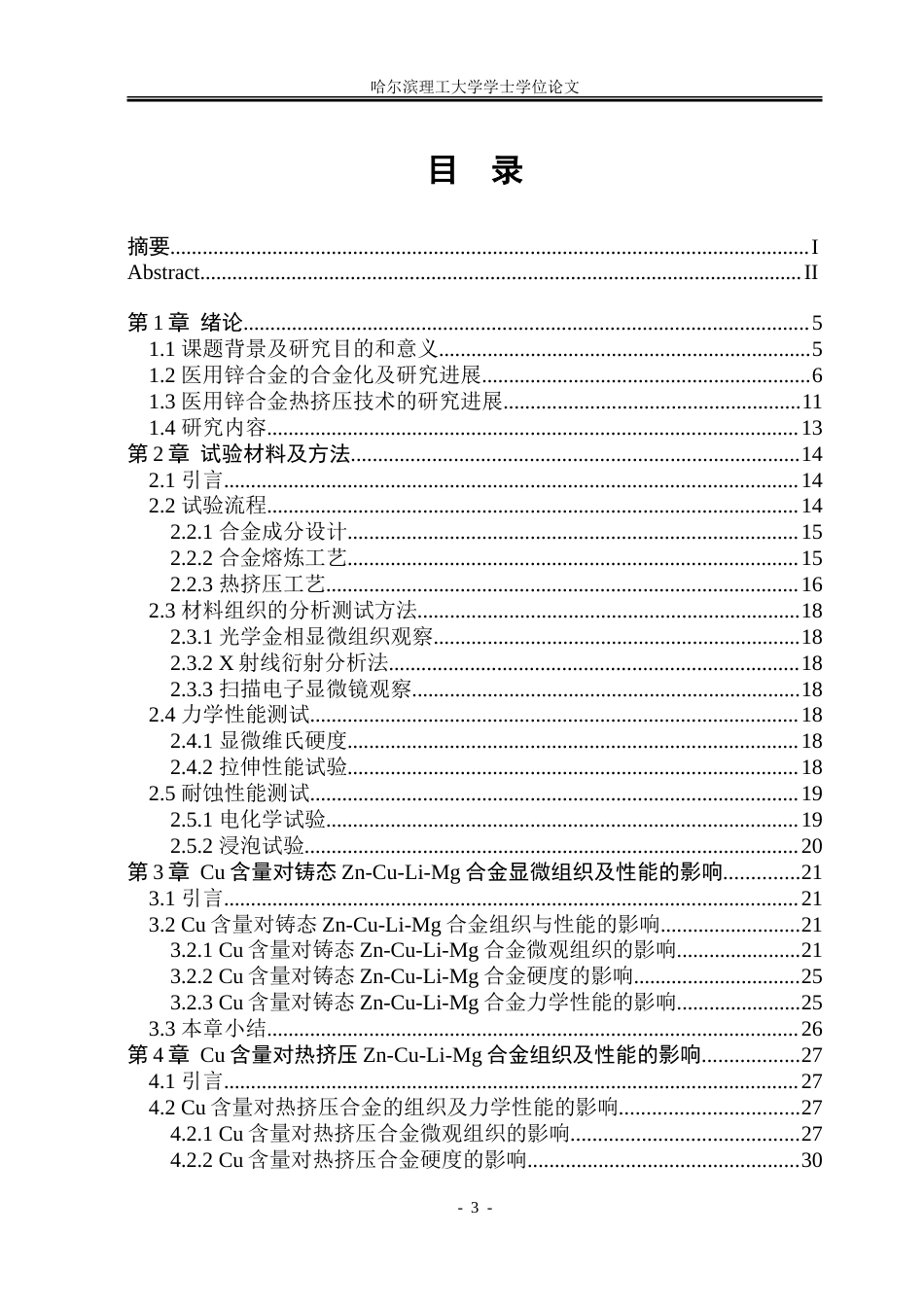

26年WP金属材料工程热挤压Zn-xCu-Li-0.5Mg合金的显微组织及性能15.69-AI5.63-约23270字符(16335字).doc_第4页

4/36页

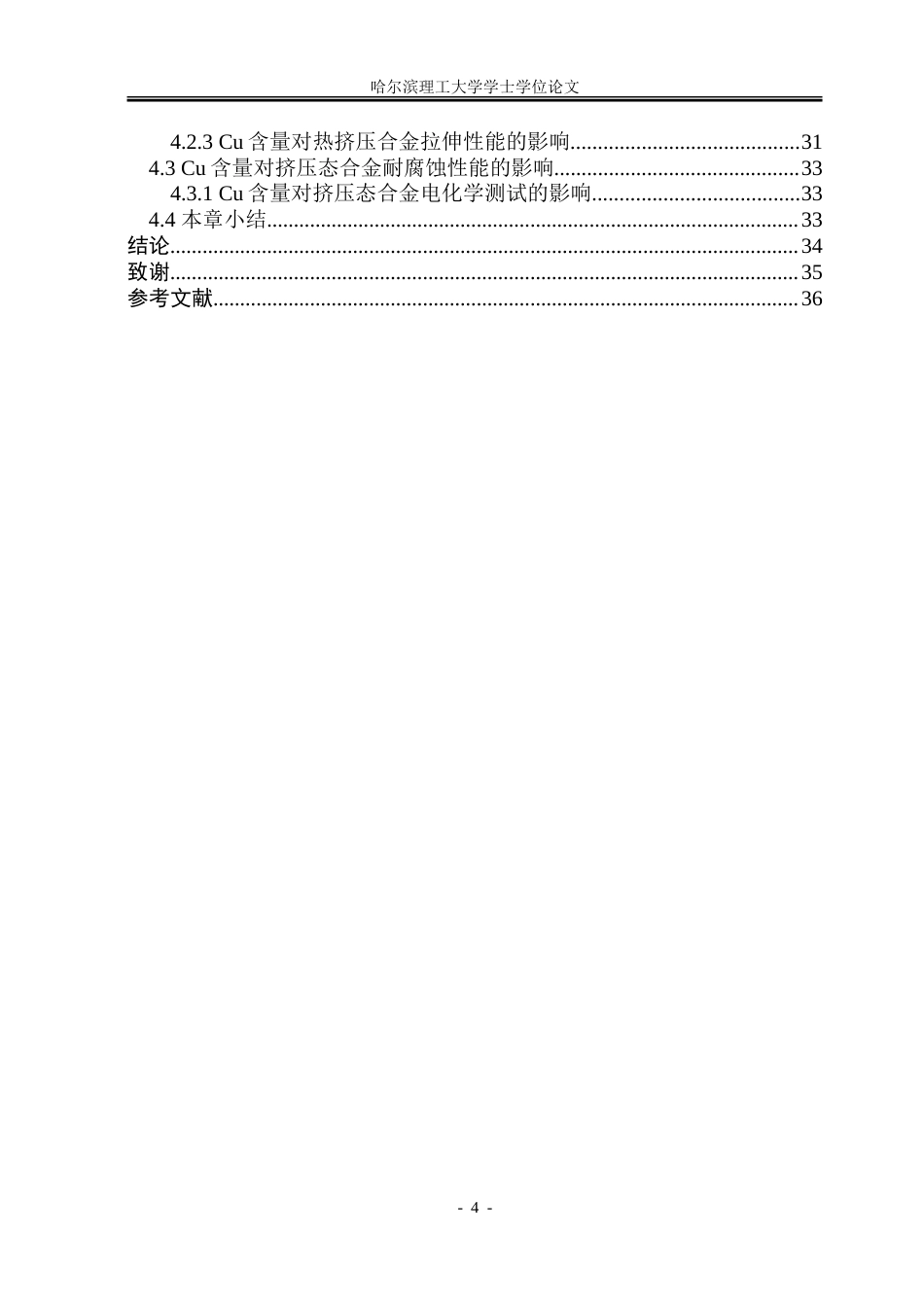

26年WP金属材料工程热挤压Zn-xCu-Li-0.5Mg合金的显微组织及性能15.69-AI5.63-约23270字符(16335字).doc_第5页

5/36页

26年WP金属材料工程热挤压Zn-xCu-Li-0.5Mg合金的显微组织及性能15.69-AI5.63-约23270字符(16335字).doc_第6页

6/36页

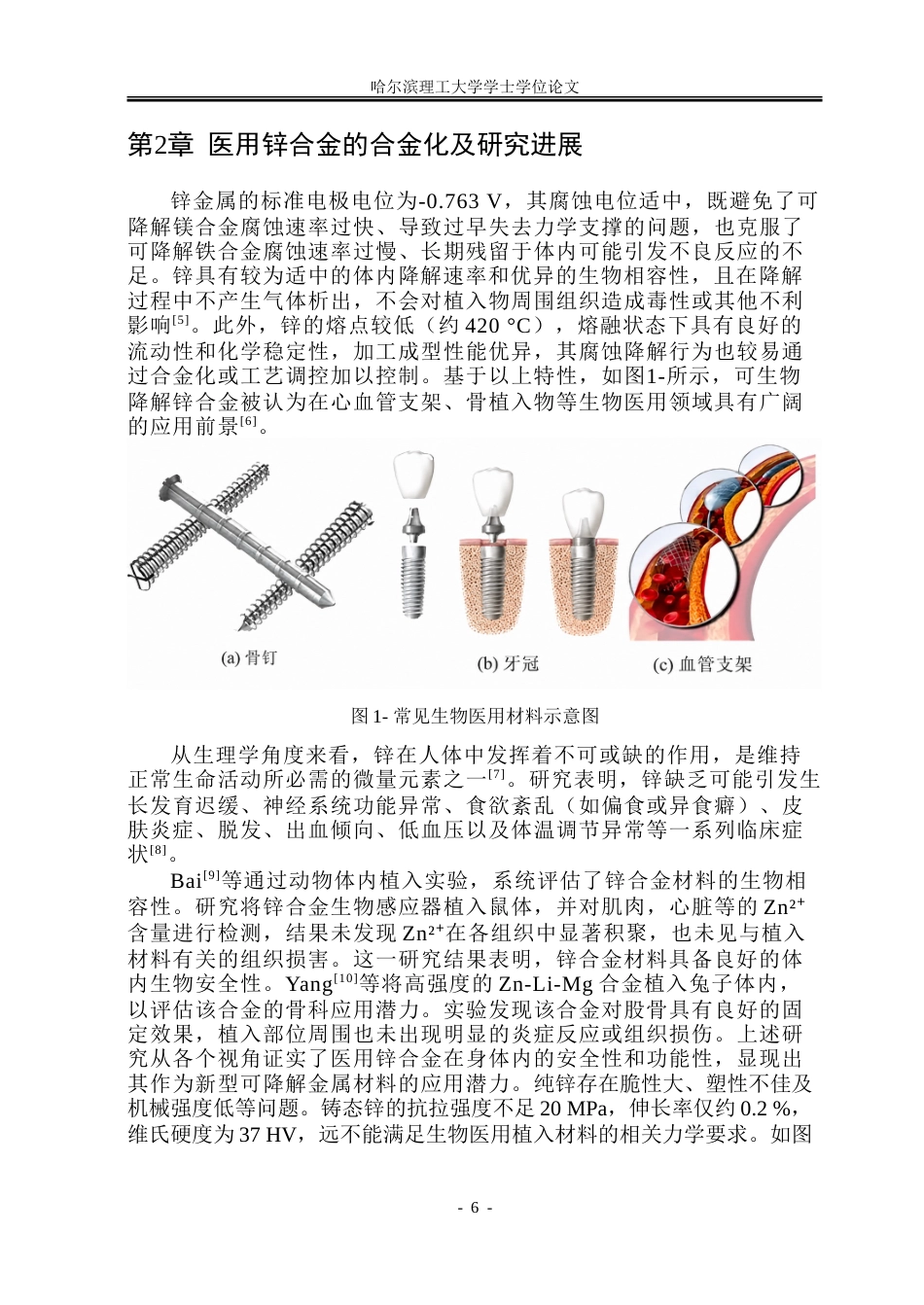

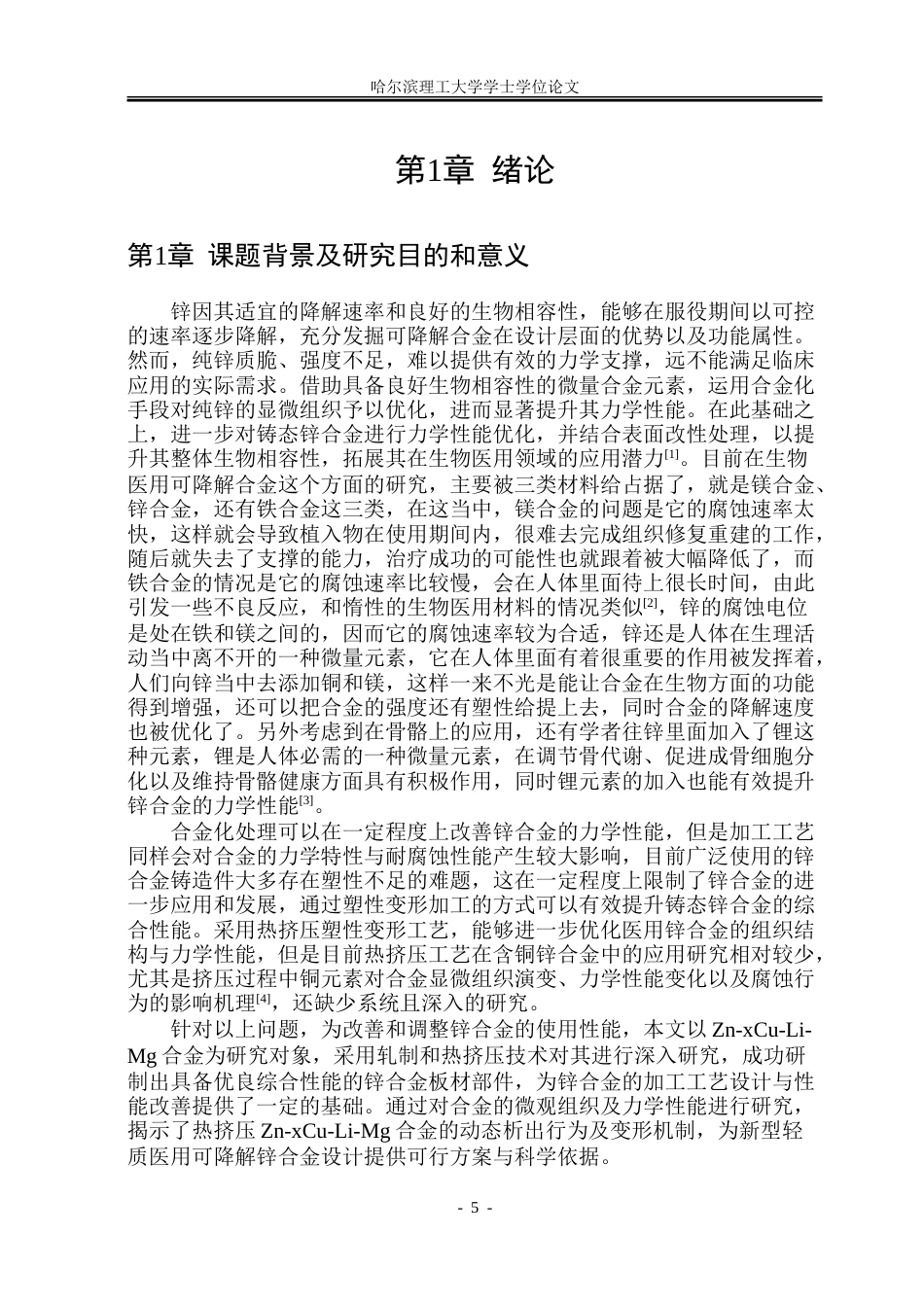

26年WP金属材料工程热挤压Zn-xCu-Li-0.5Mg合金的显微组织及性能15.69-AI5.63-约23270字符(16335字).doc_第7页

7/36页

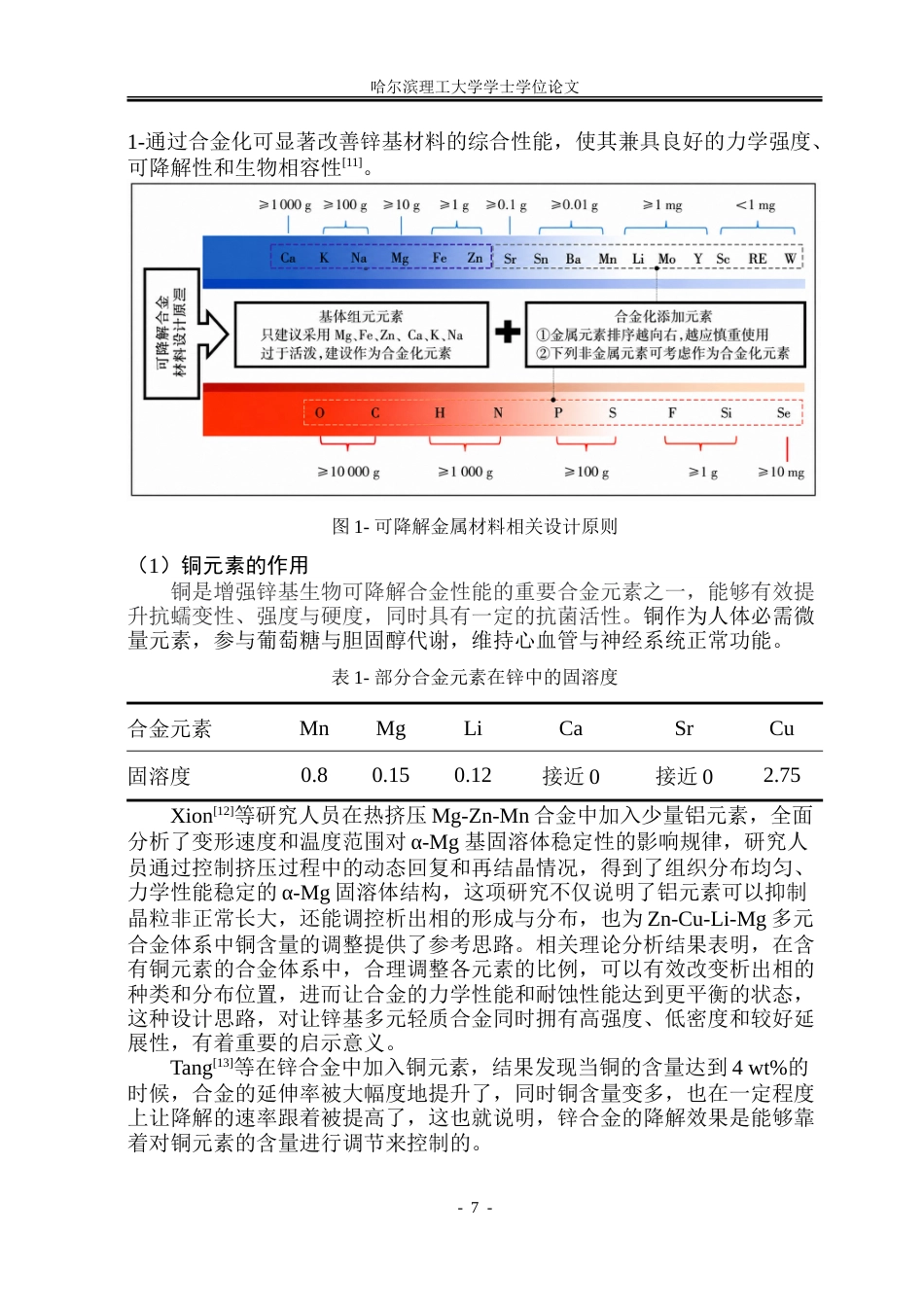

26年WP金属材料工程热挤压Zn-xCu-Li-0.5Mg合金的显微组织及性能15.69-AI5.63-约23270字符(16335字).doc_第8页

8/36页

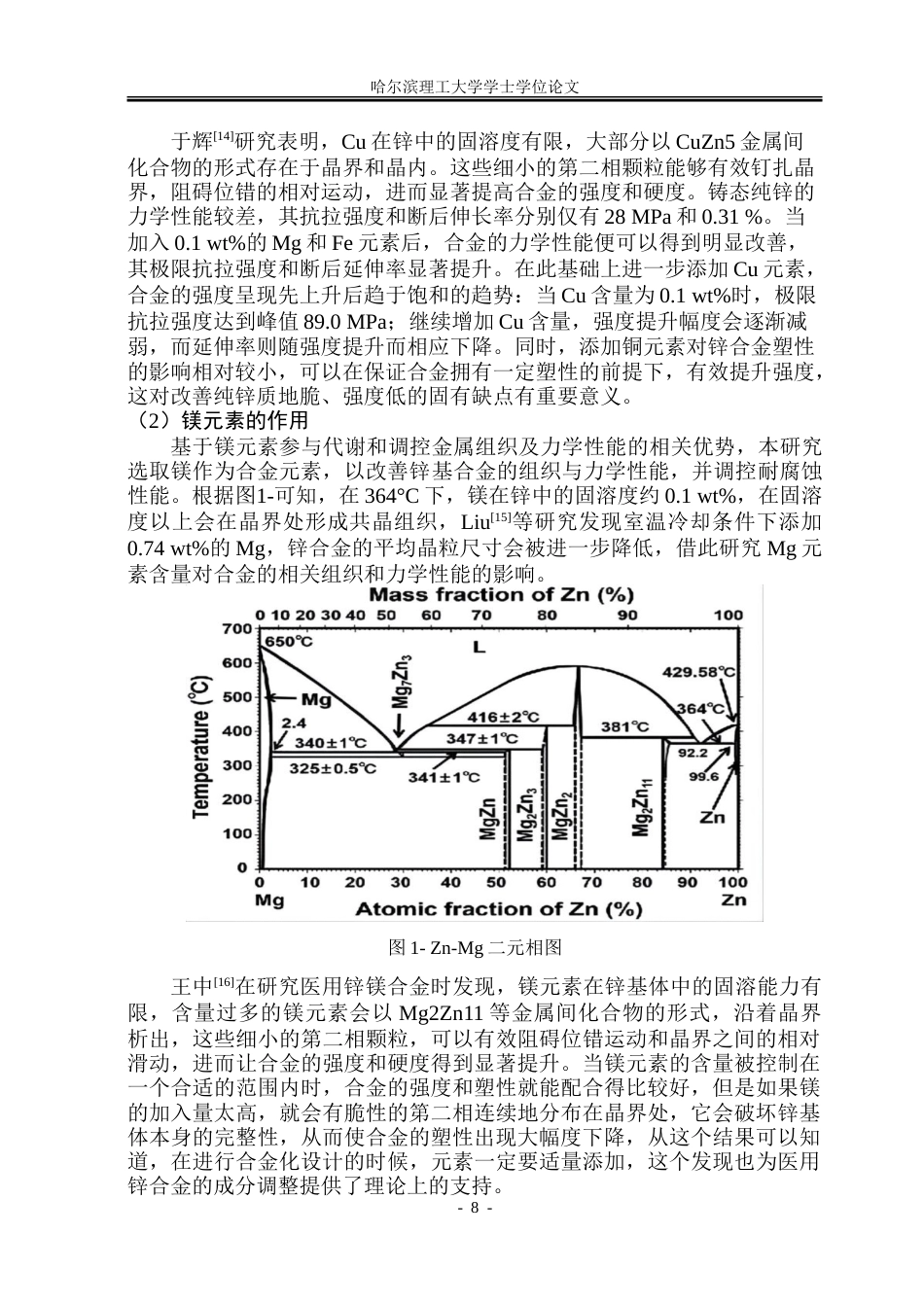

26年WP金属材料工程热挤压Zn-xCu-Li-0.5Mg合金的显微组织及性能15.69-AI5.63-约23270字符(16335字).doc_第9页

9/36页

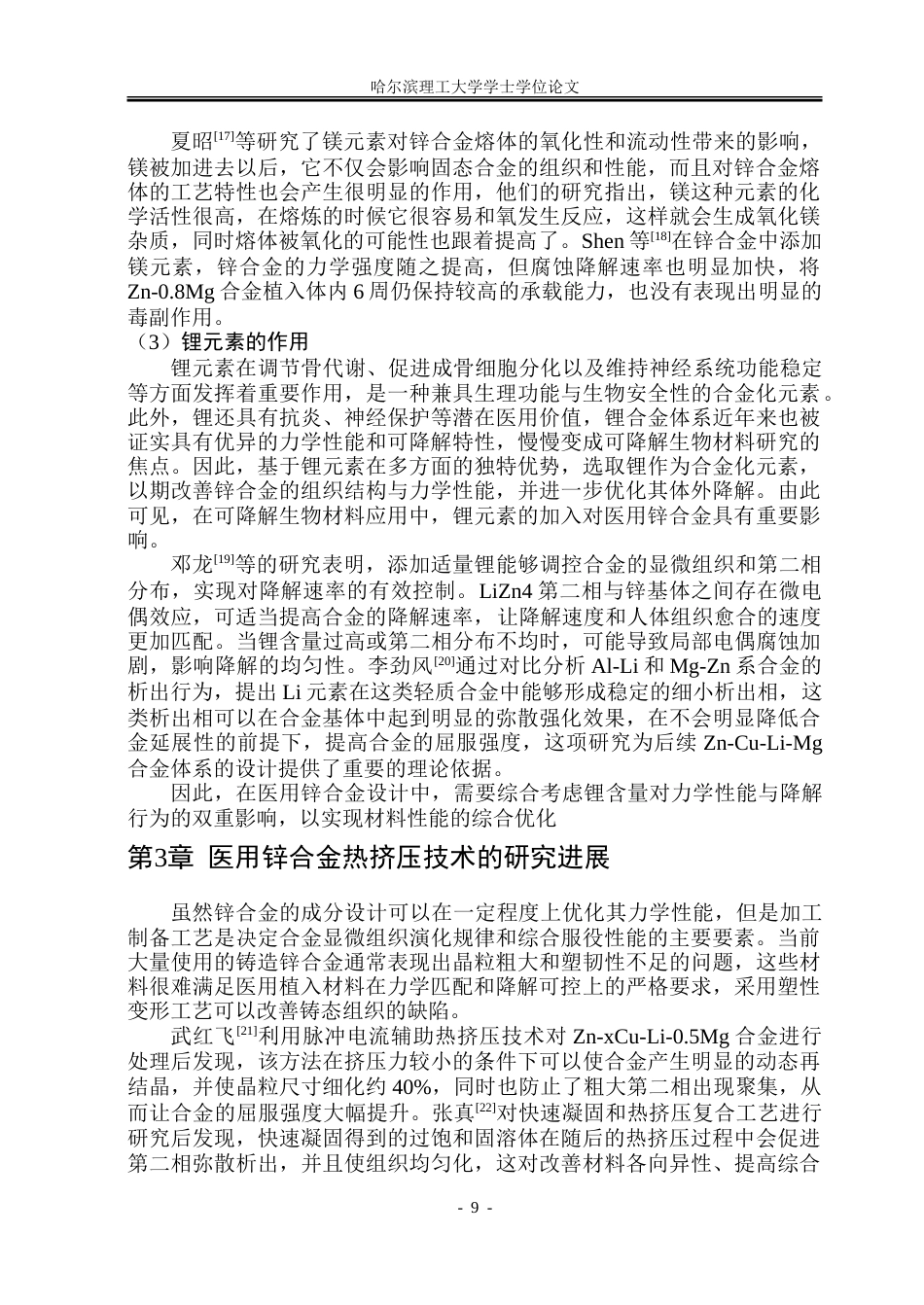

26年WP金属材料工程热挤压Zn-xCu-Li-0.5Mg合金的显微组织及性能15.69-AI5.63-约23270字符(16335字).doc_第10页

10/36页

在线预览已结束，请下载后查看完整版，加入VIP享文档下载特权

/36

文本预览下载提示常见问题

哈尔滨理工大学学士学位论文热挤压 Zn-xCu-Li-0.5Mg 合金的显微组织及性能摘要锌合金因其适宜的体内降解速率和优异的生物相容性，在生物医用可降解植入材料领域展现出良好的应用前景。然而，纯锌的力学性能相对来说较差，难以满足相关临床应用要求。本研究以 Zn-xCu-Li-0.5Mg 合金为研究对象，通过改变 Cu 元素含量并结合热挤压工艺，系统研究了 Cu 元素对 Zn 基可降解医用合金显微组织、力学性能以及耐腐蚀性能的影响规律。主要研究结果如下：本文通过合金化设计，向纯锌中添加不同含量的 Cu 元素（x=0、2、4、6 wt.%）以及固定含量的 Li（1.2 wt.%）...

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用.。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容
