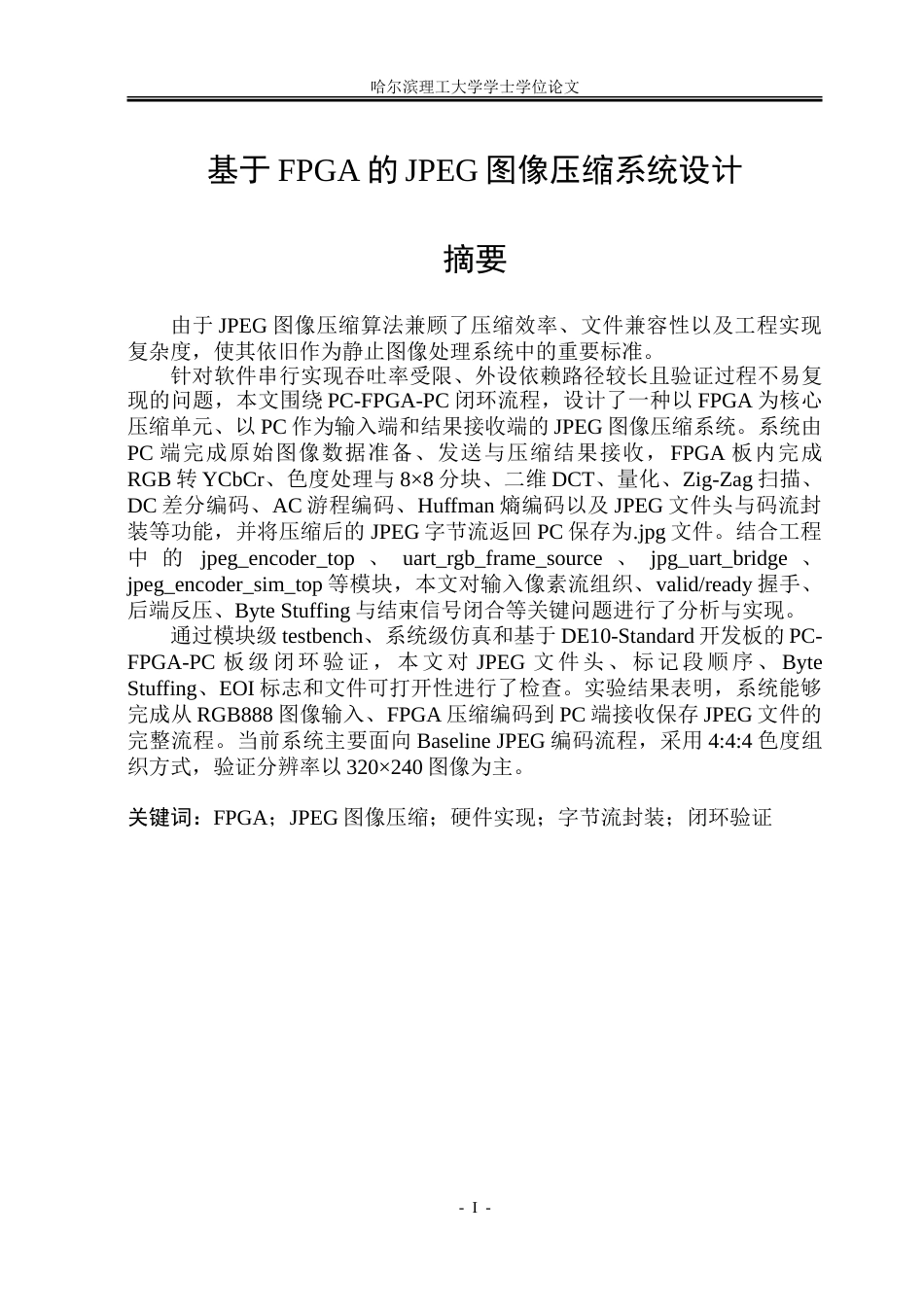

哈尔滨理工大学学士学位论文基于 FPGA 的 JPEG 图像压缩系统设计摘要由于 JPEG 图像压缩算法兼顾了压缩效率、文件兼容性以及工程实现复杂度，使其依旧作为静止图像处理系统中的重要标准。针对软件串行实现吞吐率受限、外设依赖路径较长且验证过程不易复现的问题，本文围绕 PC-FPGA-PC 闭环流程，设计了一种以 FPGA 为核心压缩单元、以 PC 作为输入端和结果接收端的 JPEG 图像压缩系统。系统由PC 端完成原始图像数据准备、发送与压缩结果接收，FPGA 板内完成RGB 转 YCbCr、色度处理与 8×8 分块、二维 DCT、量化、Zig-Zag 扫描、DC 差分编码、AC ...
