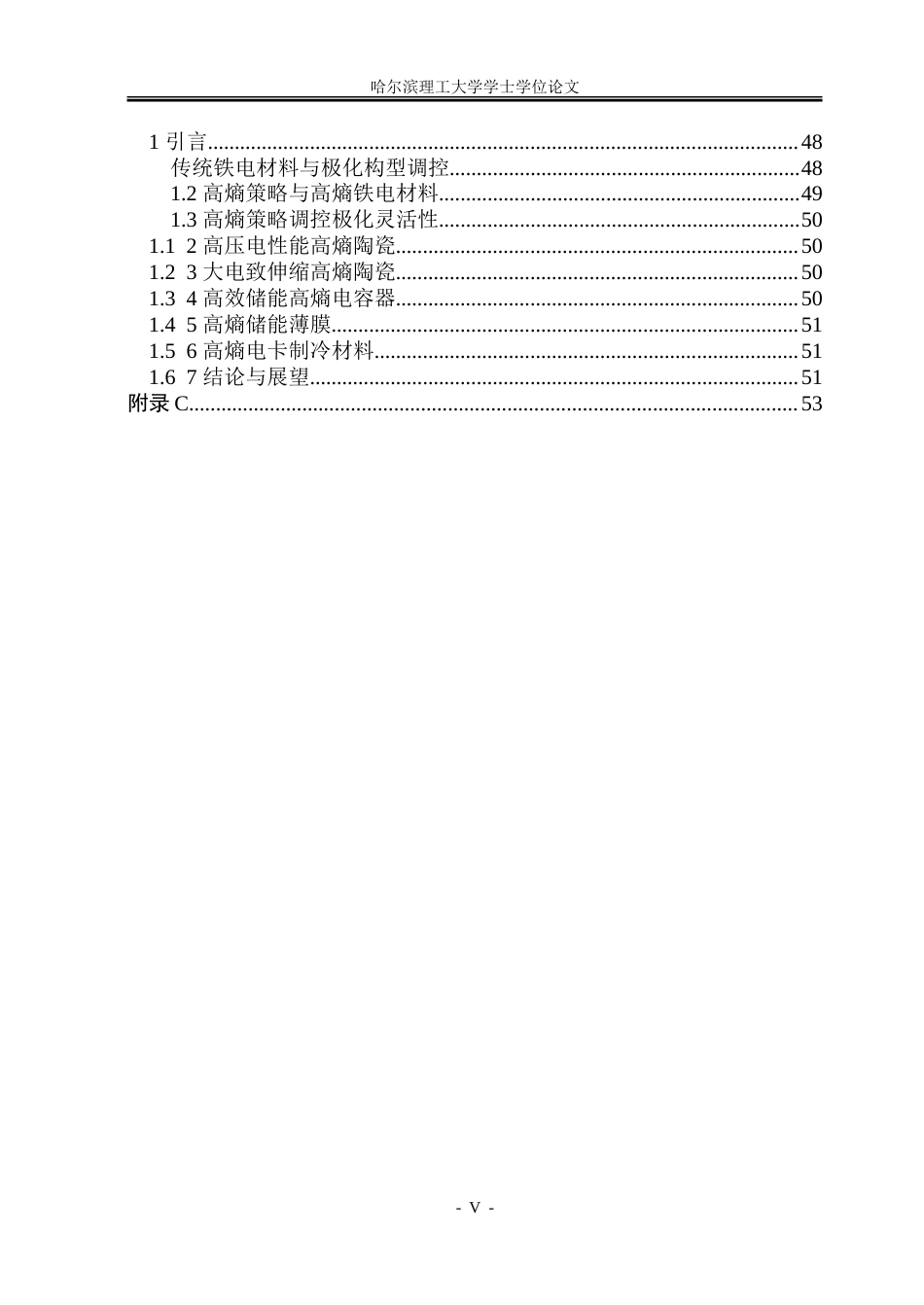

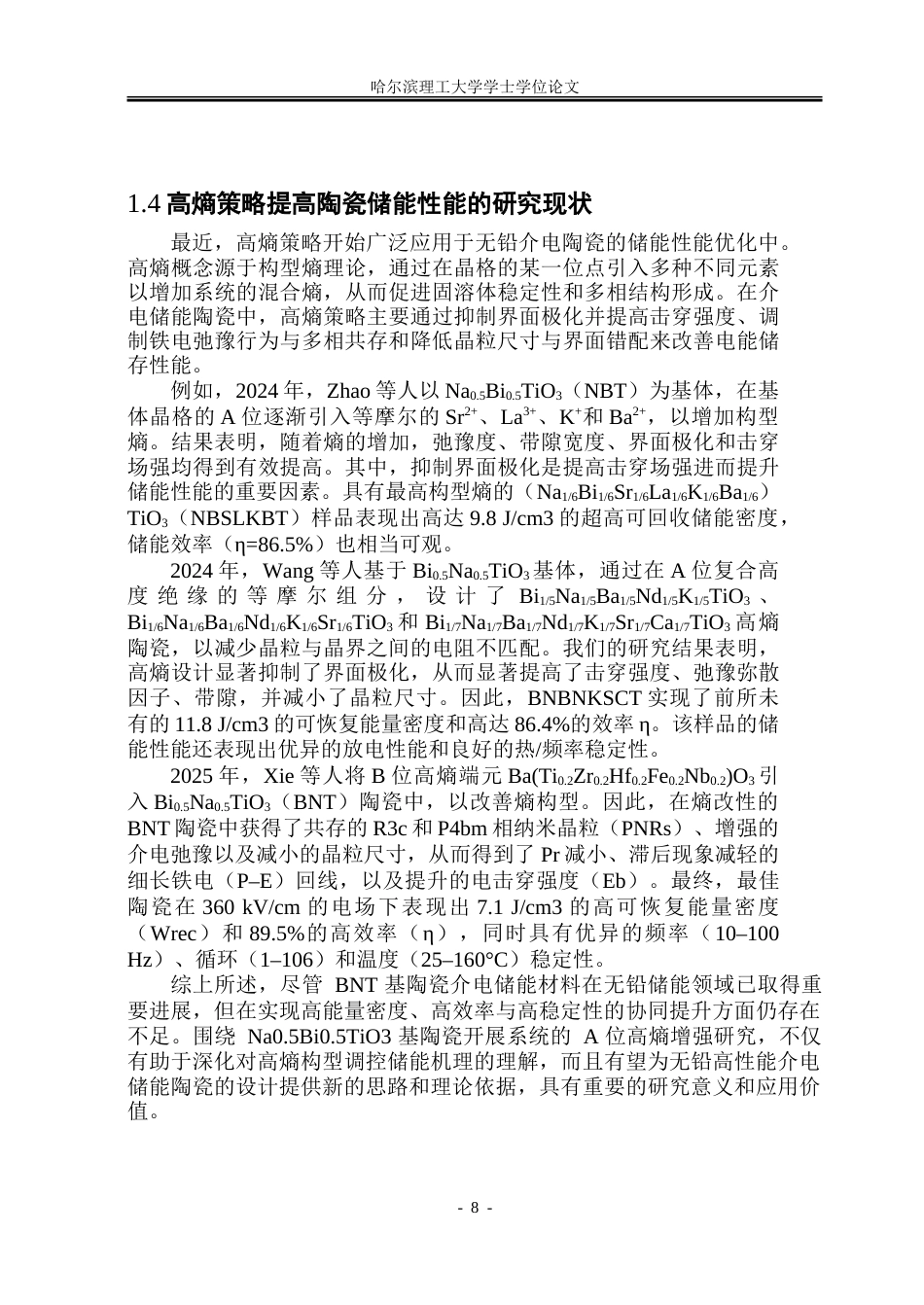

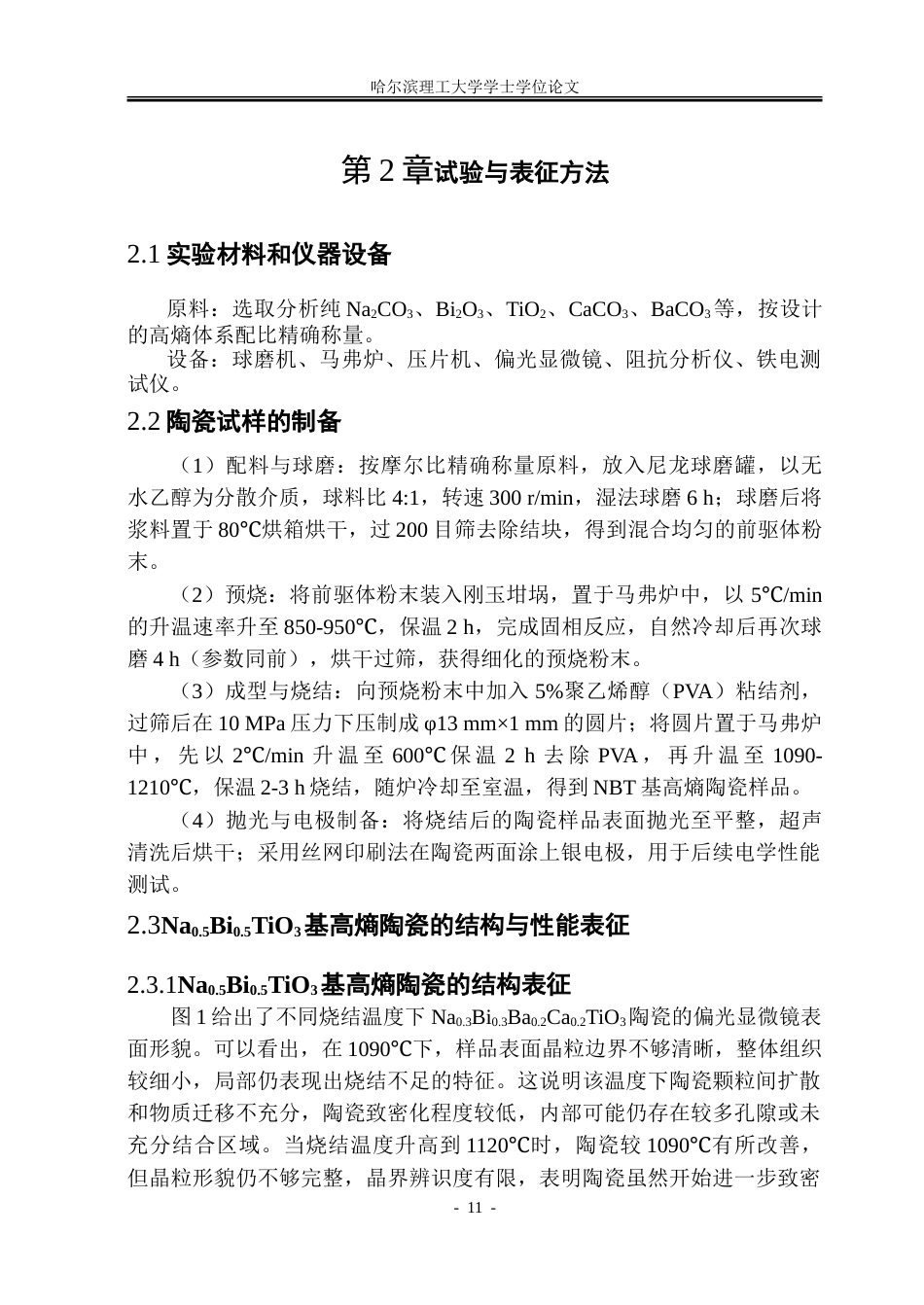

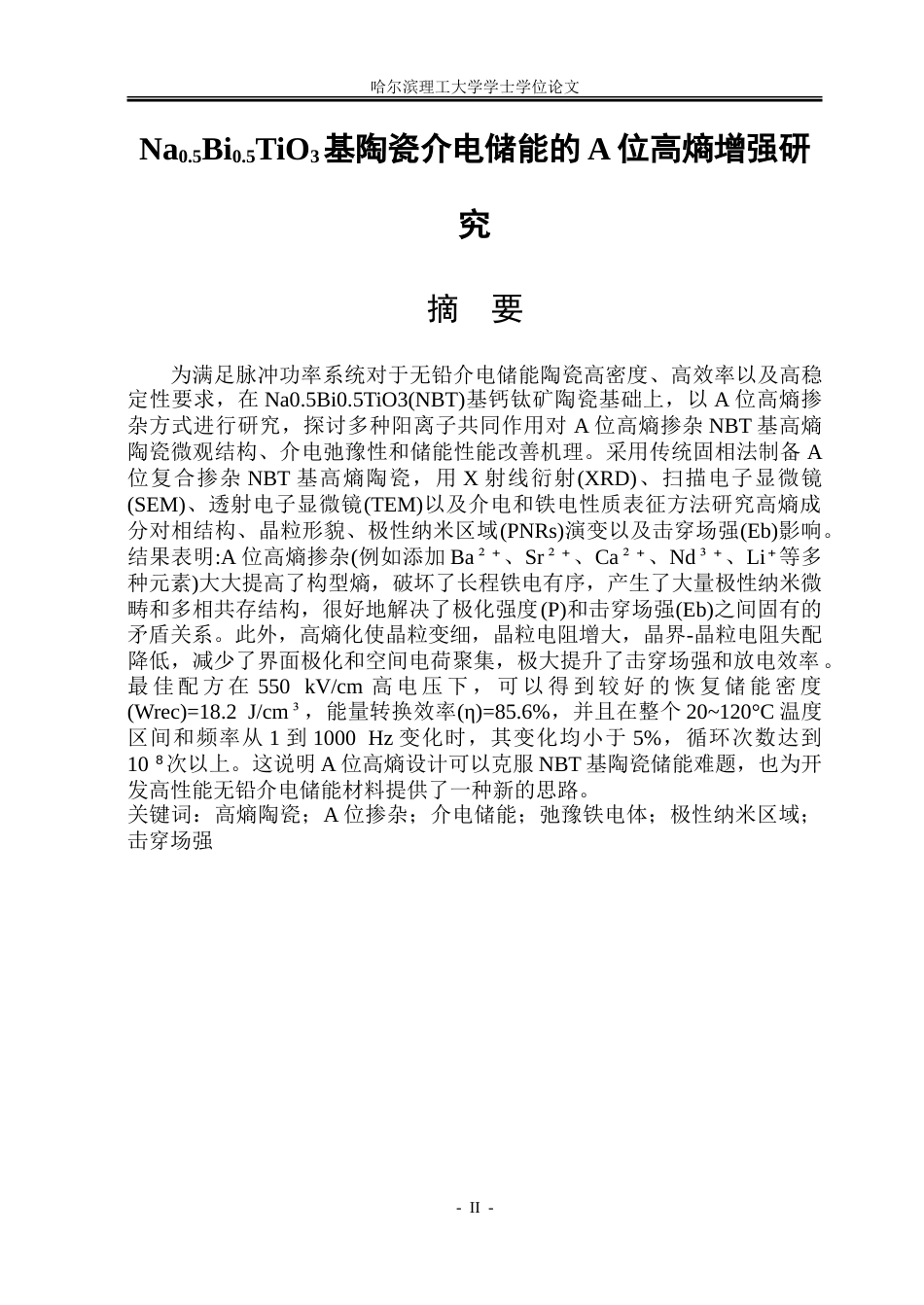

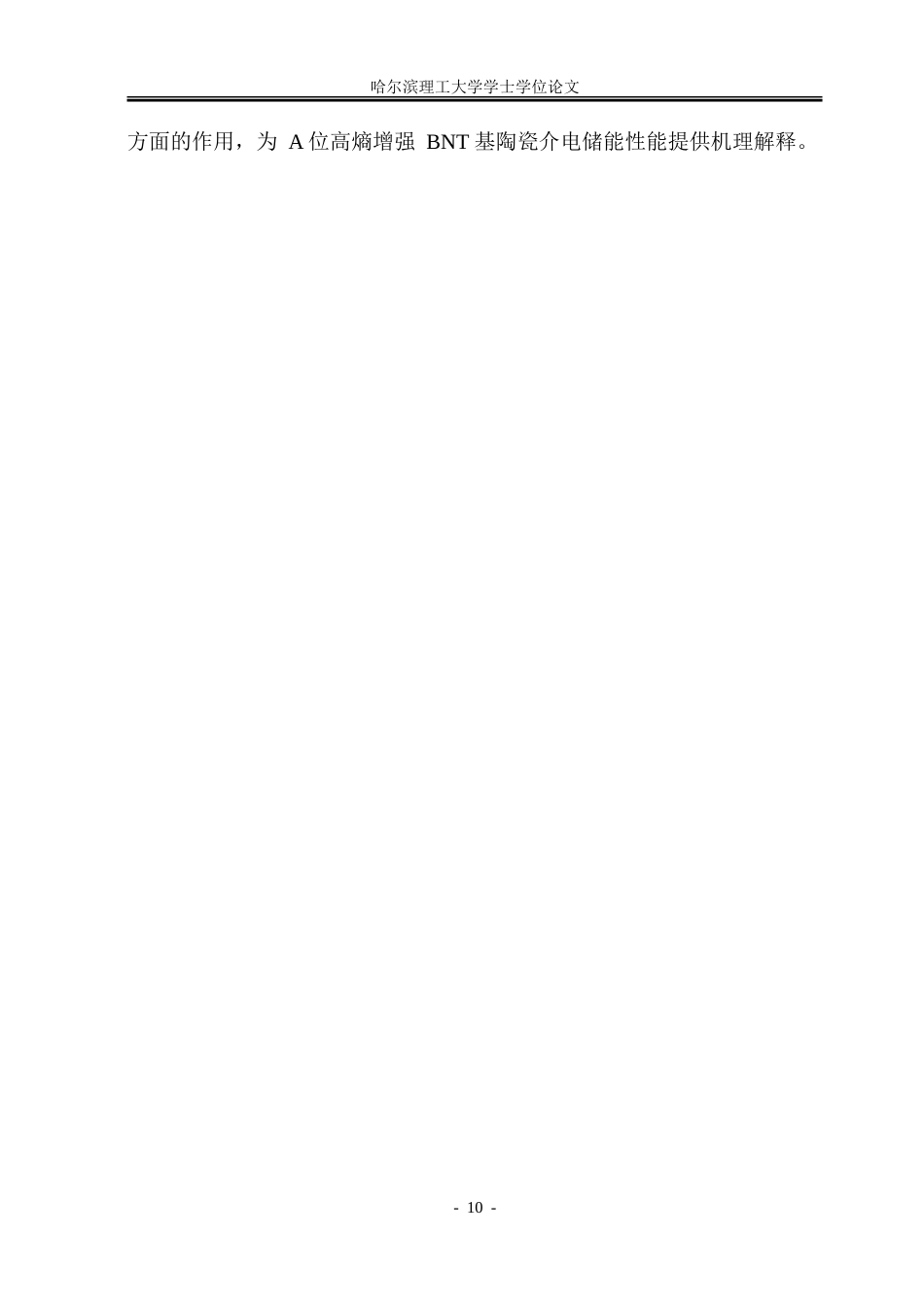

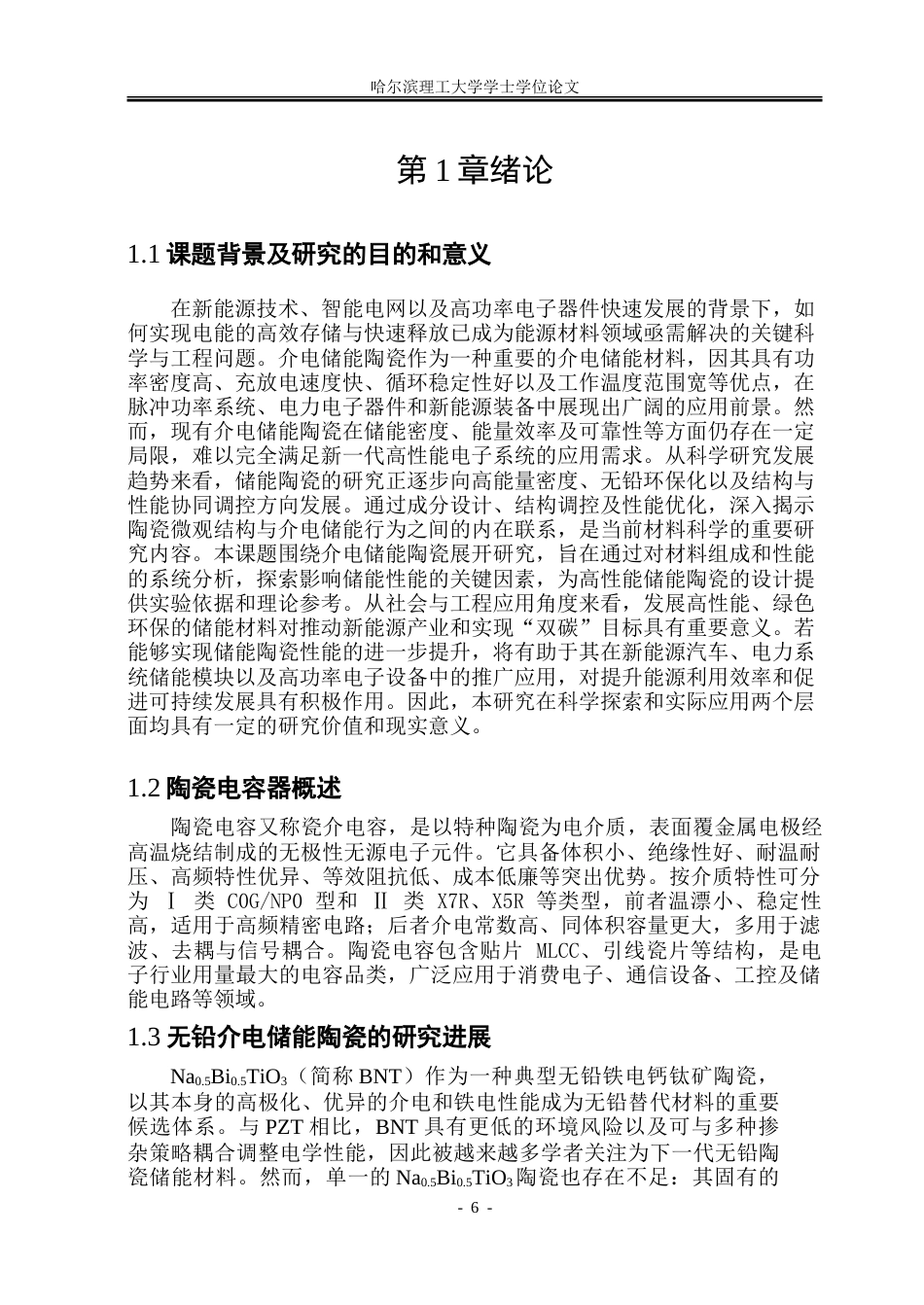

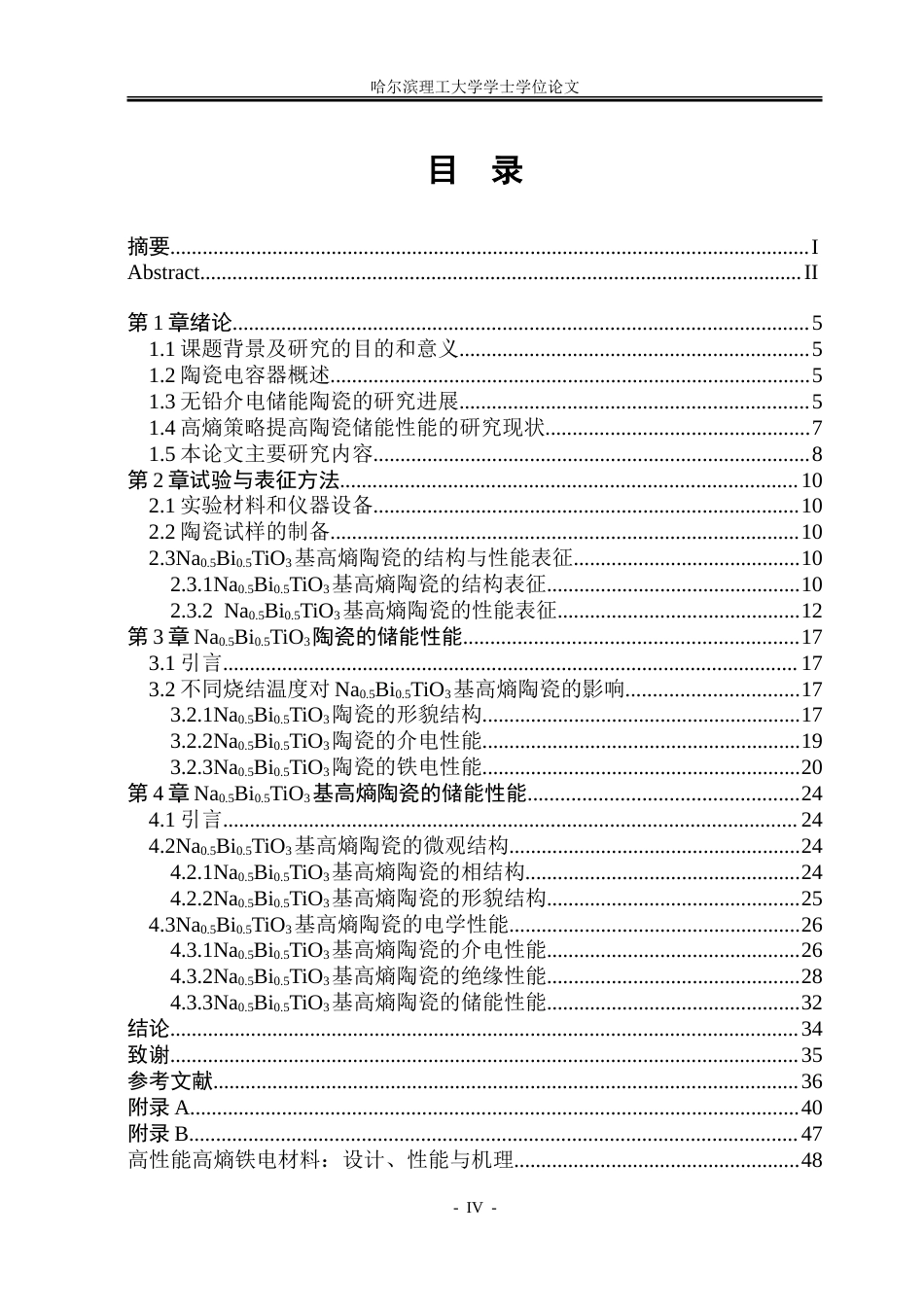

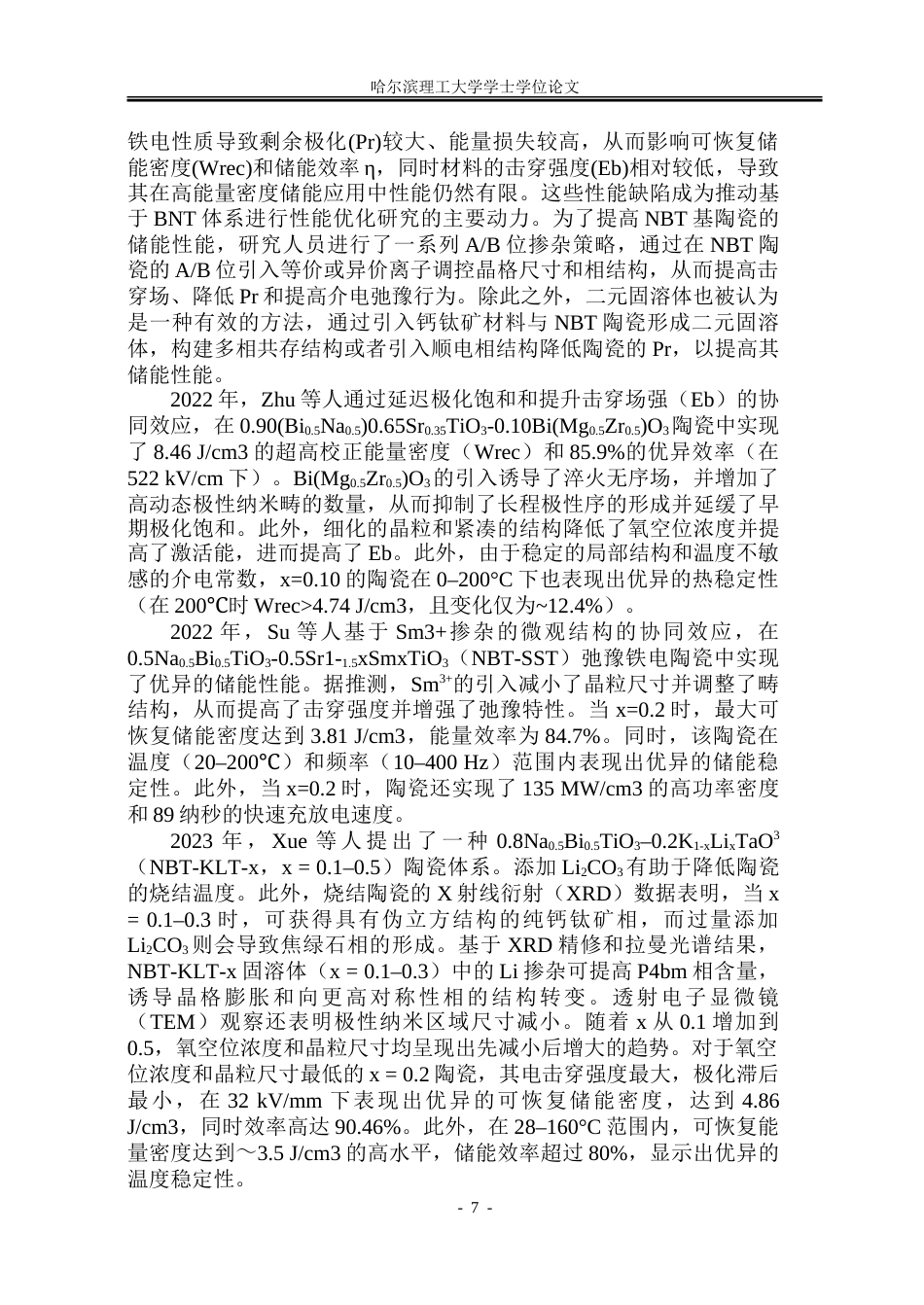

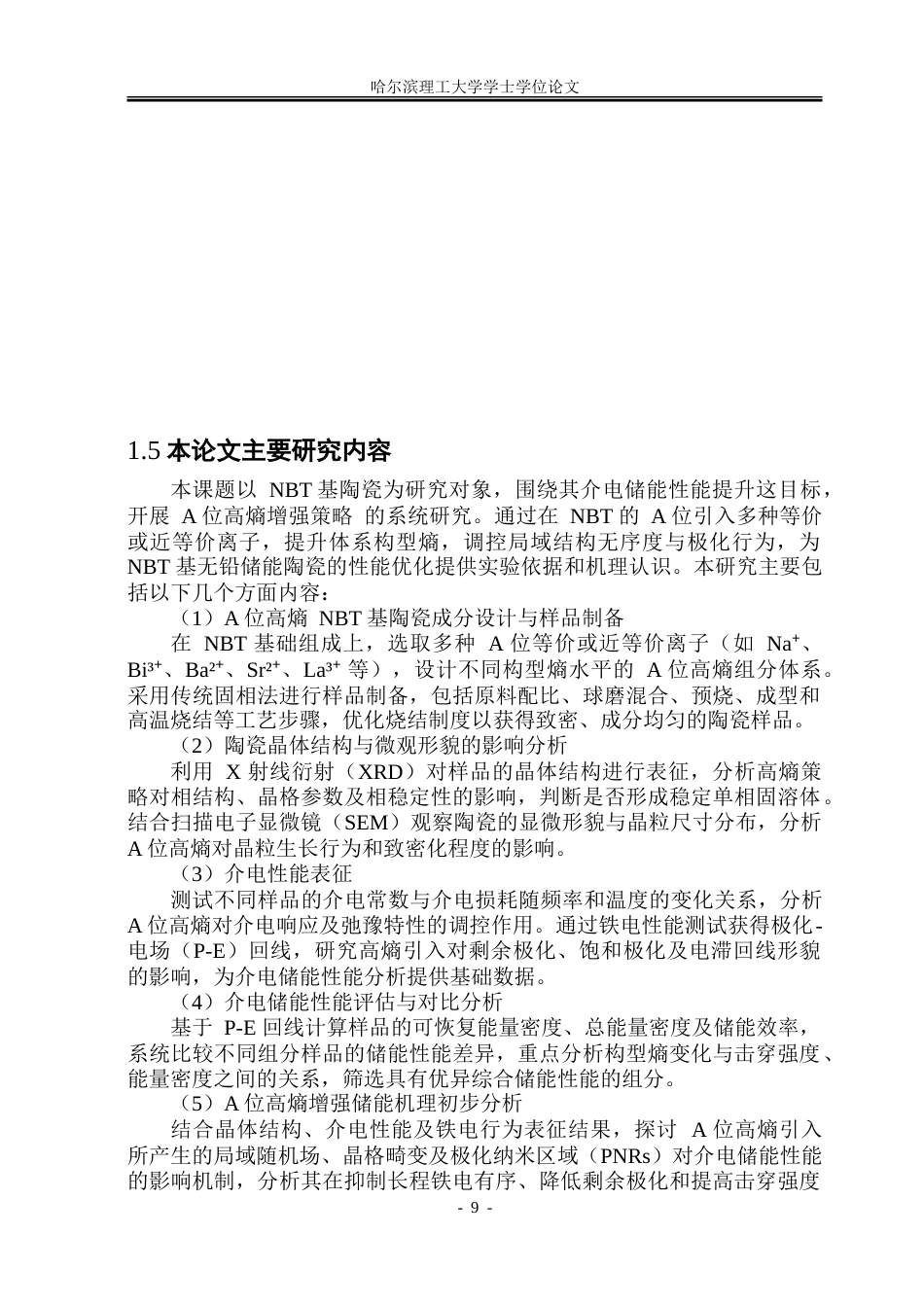

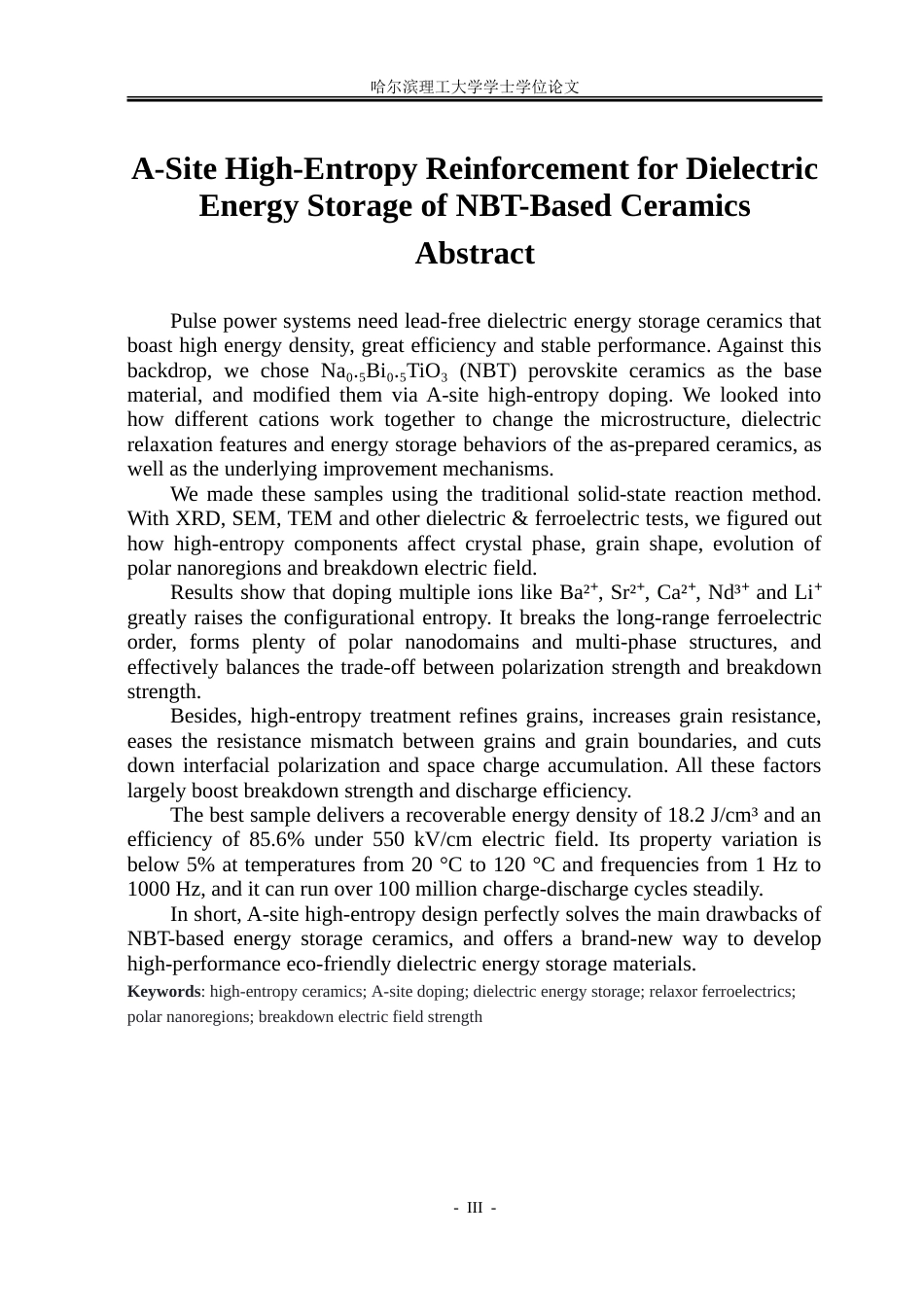

哈尔滨理工大学学士学位论文Na0.5Bi0.5TiO3基陶瓷介电储能的 A 位高熵增强研究摘 要为满足脉冲功率系统对于无铅介电储能陶瓷高密度、高效率以及高稳定性要求，在 Na0.5Bi0.5TiO3(NBT)基钙钛矿陶瓷基础上，以 A 位高熵掺杂方式进行研究，探讨多种阳离子共同作用对 A 位高熵掺杂 NBT 基高熵陶瓷微观结构、介电弛豫性和储能性能改善机理。采用传统固相法制备 A位复合掺杂 NBT 基高熵陶瓷，用 X 射线衍射(XRD)、扫描电子显微镜(SEM)、透射电子显微镜(TEM)以及介电和铁电性质表征方法研究高熵成分对相结构、晶粒形貌、极性纳米区域(PNRs)演变以及击穿场强(Eb)...
发表评论取消回复
