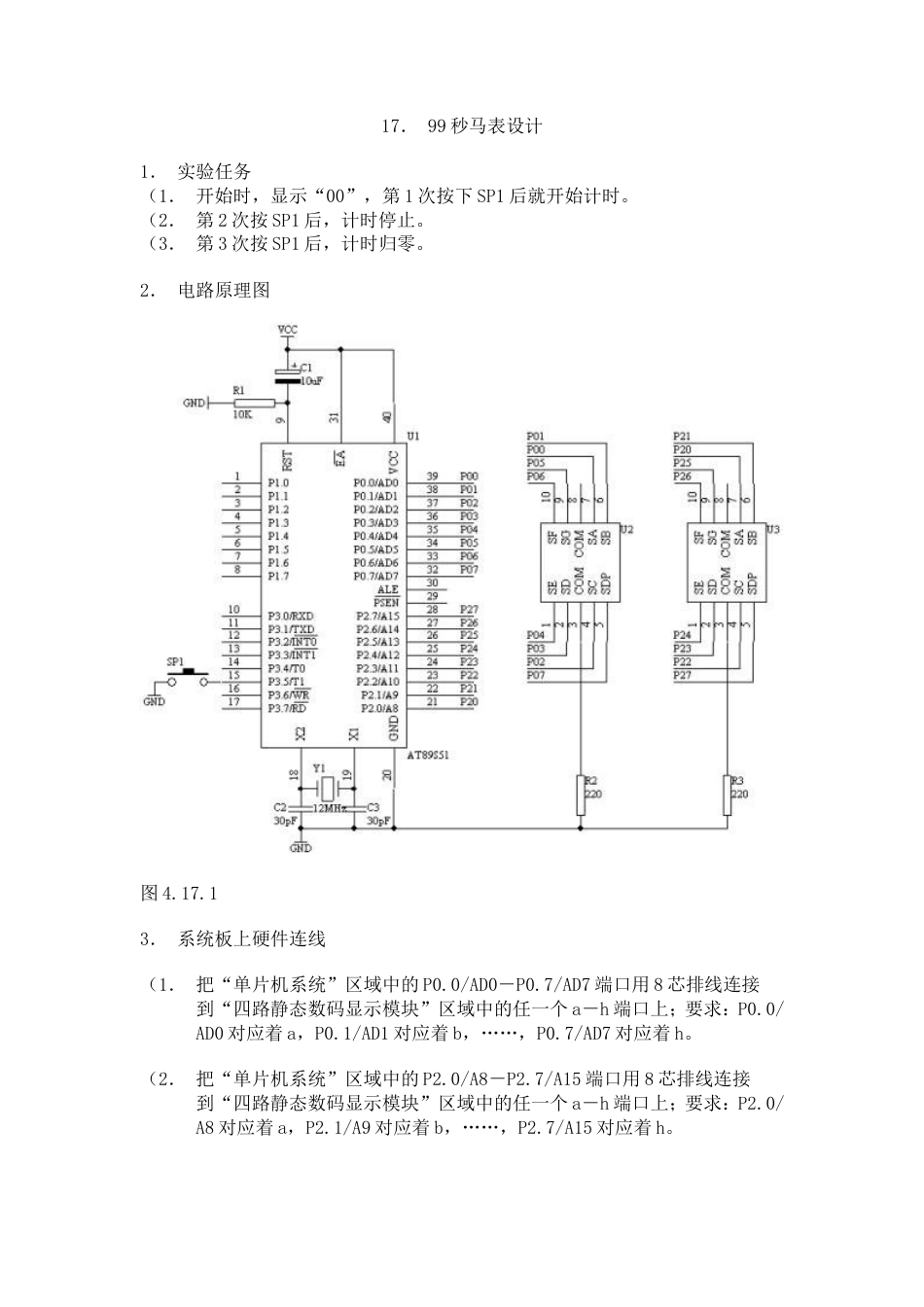

17． 99 秒马表设计1．实验任务（1．开始时，显示“00”，第 1 次按下 SP1 后就开始计时。（2．第 2 次按 SP1 后，计时停止。（3．第 3 次按 SP1 后，计时归零。2．电路原理图图 4.17.13．系统板上硬件连线（1．把“单片机系统”区域中的 P0.0/AD0－P0.7/AD7 端口用 8 芯排线连接到“四路静态数码显示模块”区域中的任一个 a－h 端口上；要求：P0.0/AD0 对应着 a，P0.1/AD1 对应着 b，……，P0.7/AD7 对应着 h。（2．把“单片机系统”区域中的 P2.0/A8－P2.7/A15 端口用 8 芯排线连接到“四路静态数码显示模块”区域...
