旧稿 自动供水系统原理说明-约1400字符.docVIP专享VIP免费

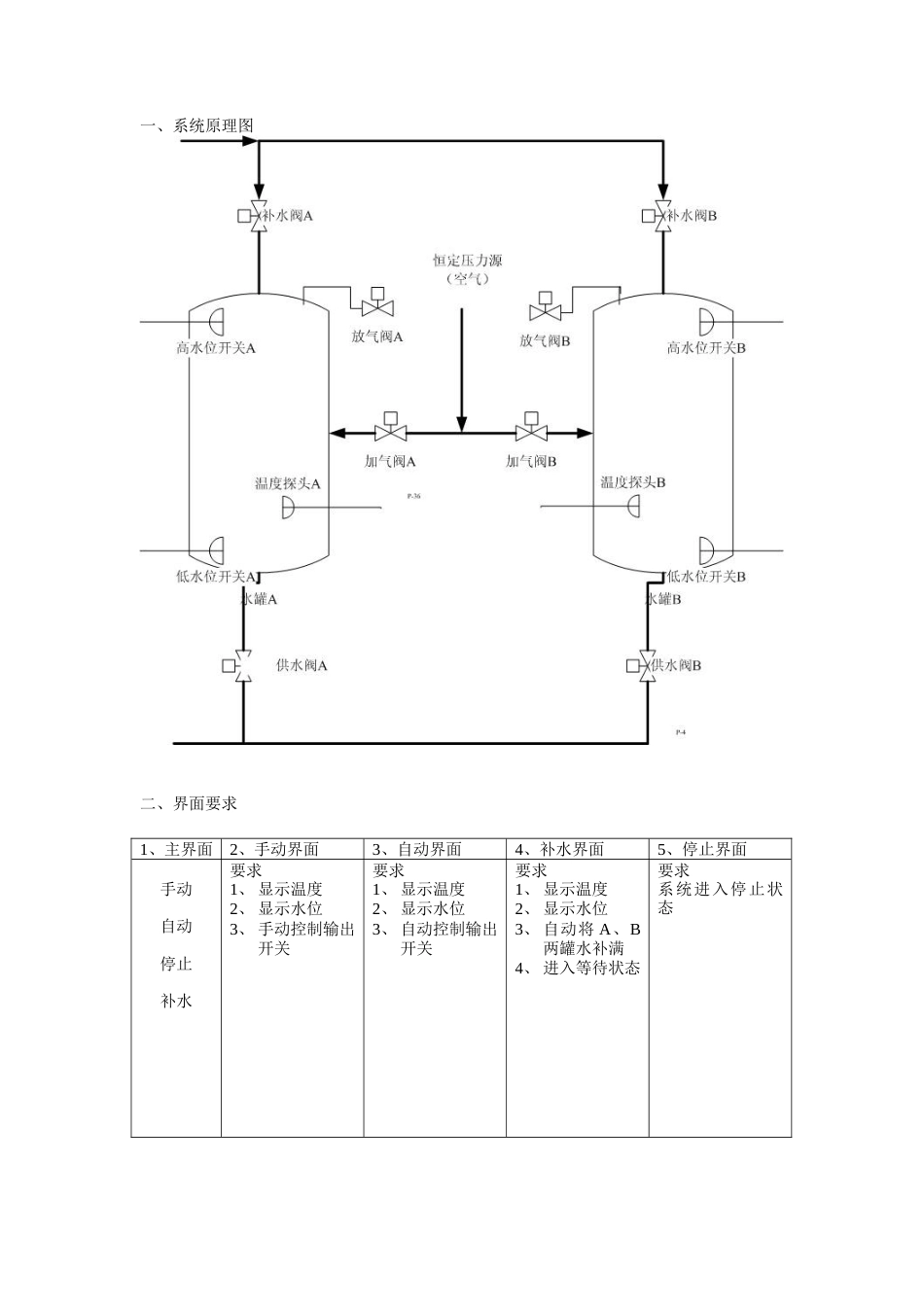

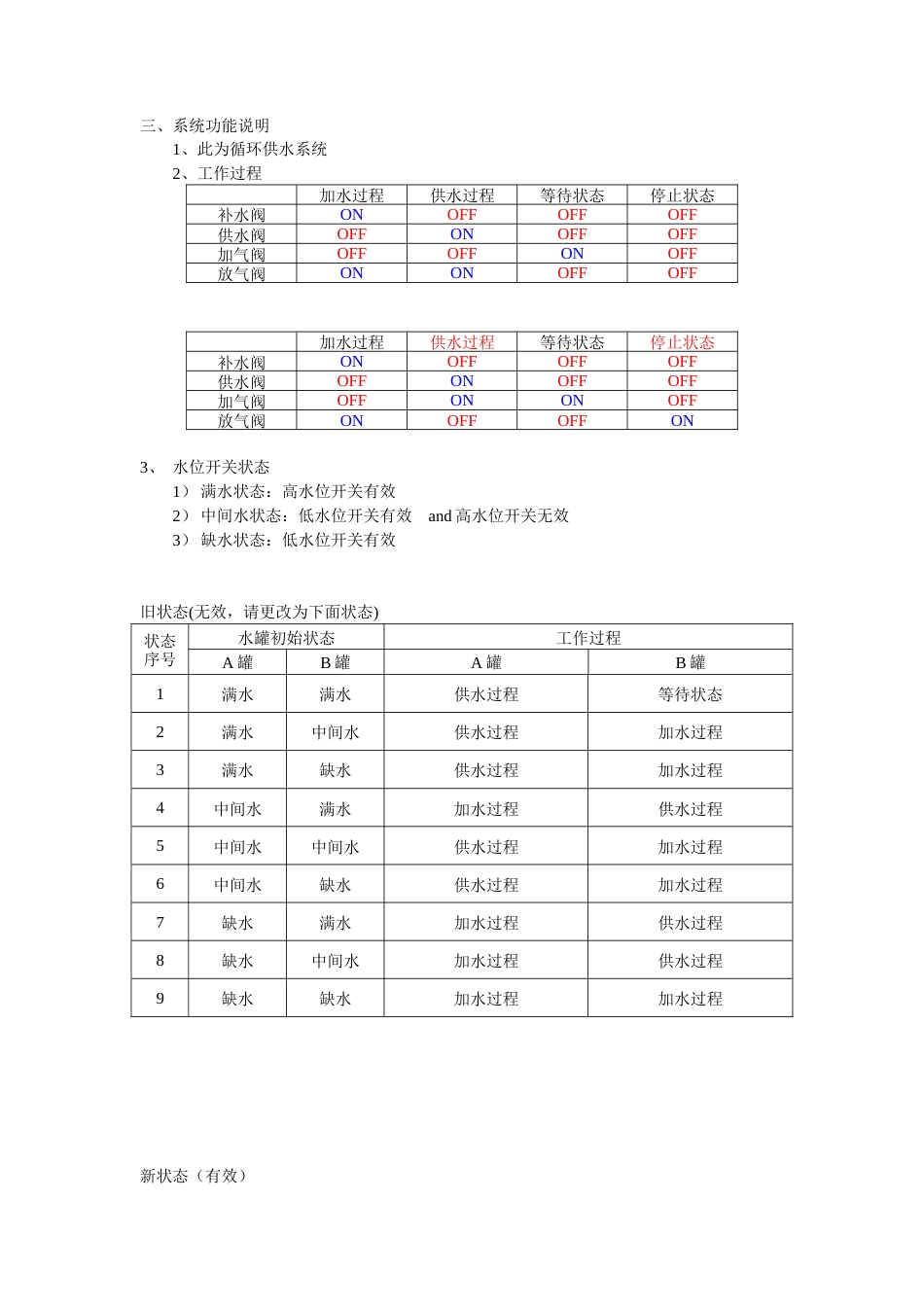

一、系统原理图二、界面要求1、主界面2、手动界面3、自动界面4、补水界面5、停止界面手动自动停止补水要求1、 显示温度2、 显示水位3、 手动控制输出开关要求1、 显示温度2、 显示水位3、 自动控制输出开关要求1、 显示温度2、 显示水位3、 自动将 A、B两罐水补满4、 进入等待状态要求系统进入停止状态三、系统功能说明1、此为循环供水系统2、工作过程加水过程供水过程等待状态停止状态补水阀ONOFFOFFOFF供水阀OFFONOFFOFF加气阀OFFOFFONOFF放气阀ONONOFFOFF加水过程供水过程等待状态停止状态补水阀ONOFFOFFOFF供水阀OFFONOFFOFF加气阀OFFONONOFF放气阀ONOFFO...
