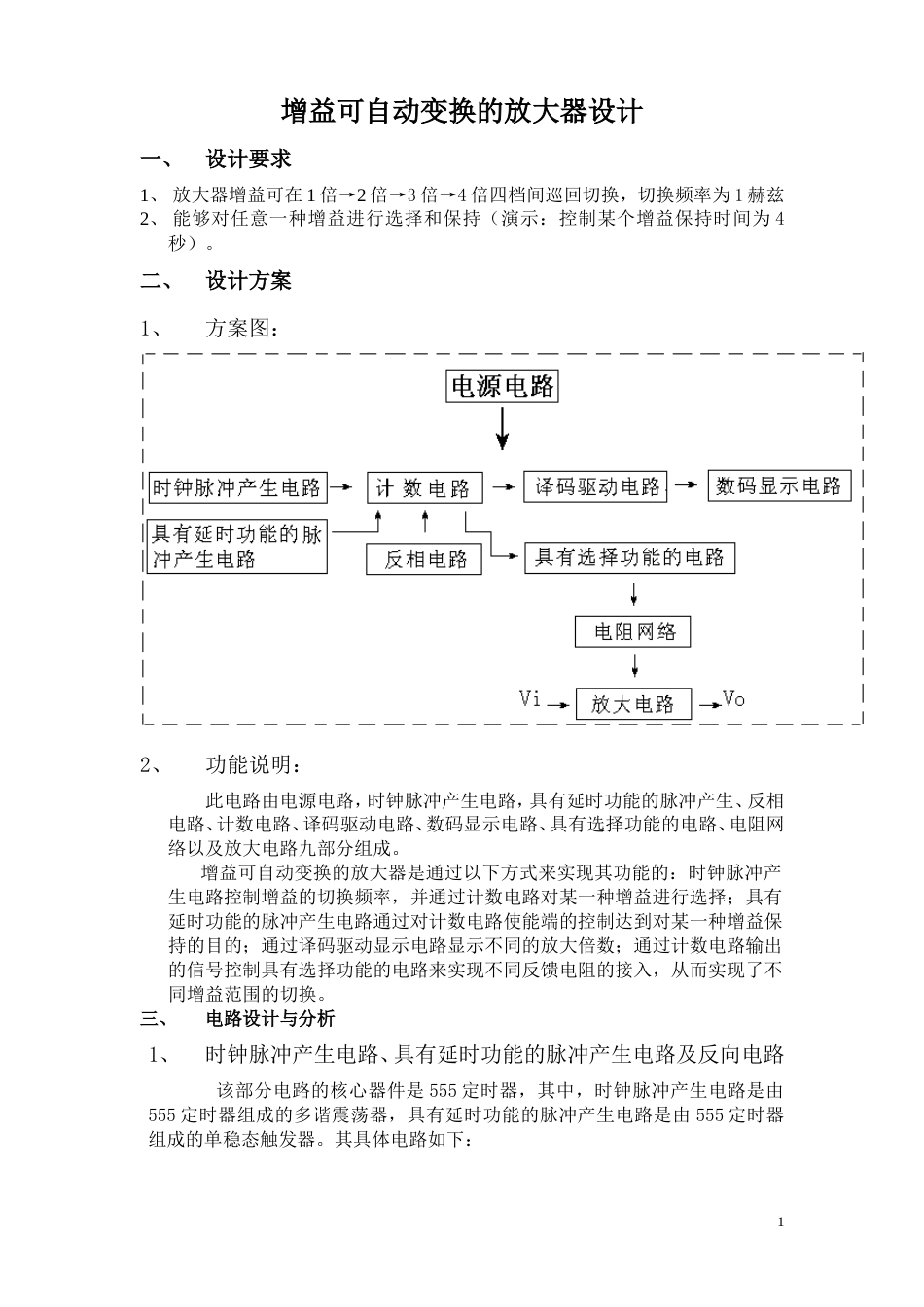

增益可自动变换的放大器设计一、设计要求1、 放大器增益可在 1 倍→2 倍→3 倍→4 倍四档间巡回切换，切换频率为 1 赫兹2、 能够对任意一种增益进行选择和保持（演示：控制某个增益保持时间为 4秒）。二、设计方案1、方案图：2、功能说明：此电路由电源电路，时钟脉冲产生电路，具有延时功能的脉冲产生、反相电路、计数电路、译码驱动电路、数码显示电路、具有选择功能的电路、电阻网络以及放大电路九部分组成。增益可自动变换的放大器是通过以下方式来实现其功能的：时钟脉冲产生电路控制增益的切换频率，并通过计数电路对某一种增益进行选择；具有延时功能的...
